製品情報

HDシリーズ
簡易式・HMD

  • 低温用 370℃以上
  • 中高温用 650℃以上
  • 中高温用 430℃以上(HD400 + GT205 の時)
    560℃以上(HD502F)
ダウンロード

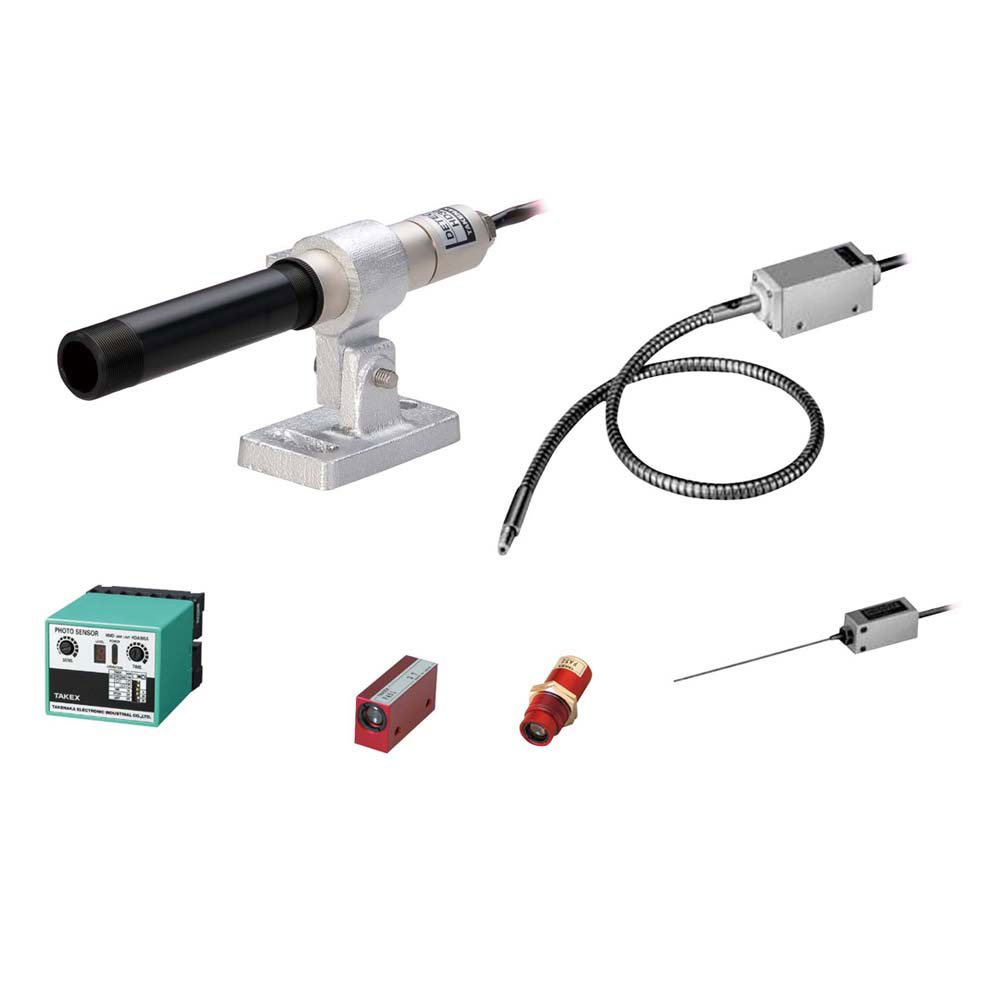

HDシリーズ ラインナップ

型式 種類 操作電源 出力モード 標準価格(¥) ダウンロード
HD301A
仕様を見る
簡易式 AC100~110V/200~220V リレー出力 43,200
HD601N
仕様を見る
簡易式 AC100~110V/200~220V リレー出力 28,000
HD400
仕様を見る
簡易式 AC100~110V/200~220V リレー出力 38,000
HD502F
仕様を見る
簡易式 AC100~110V/200~220V リレー出力 25,000

特長

HD シリーズは、小型、ローコスト化を実現したアンプ分離形の輻射光形光電子センサです。

HD301A・HD601N は、センサ設置付近の温度が、50℃または70℃以下の現場にお使いいただくもので、センサの種類により低温用と中高温用があります。―熱せられた鋼材やガラス等の有無検出、通過検出などにご使用ください。

HD400・HD502Fはファイバタイプですから先端形状は超小型です。
加熱された鋼材やガラス等の検出にご使用ください。

  • ローコスト
    HMD の中では最もローコストです。アンプ分離形で水冷式ではありません。
  • ファイバタイプ
    HD400 は、耐熱タイプの汎用光ファイバユニットが装着でき、センシングヘッド部の耐熱性や電気的安全性が向上します。また、別途、先端にレンズユニットを取り付けることにより検出距離を長くすることもできます。
    HD502F は、最もローコストタイプです。φ1.1mmのステンレスチューブで被覆されたファイバを使用しており、電子部品や機械パーツの加熱状態をスポット的に検出できるセンサです。

小型、多機能アンプユニット(HDA300A)

  • レベルインジケータ付
    受光量をデジタルで表示しますので、余裕度確認が行えます。
  • 感度調整用ボリウム付
  • リレー出力、電圧出力の何れにも使用できます。

外形寸法図

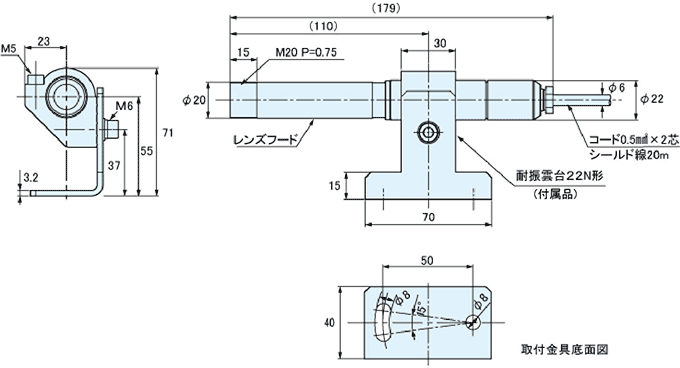

センサ HD301A・HD601N

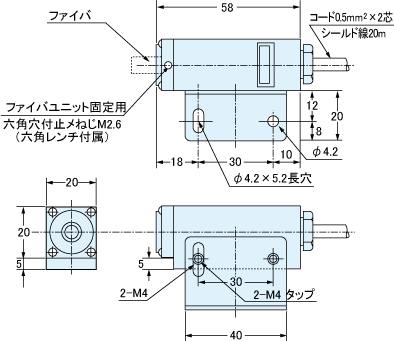

センサ HD400

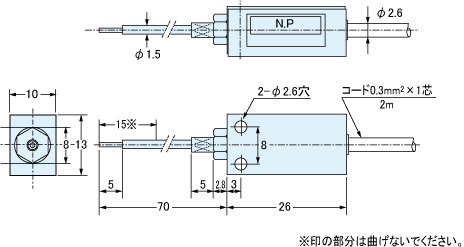

センサ HD502F

回路図/接続方法

接続方法

  1. 受光器のコードは、必ず付属コードの長さ(20m)の範囲内で使用し、電源ラインとは別配管としてください。
                コードを長くしたり、シールド線の接続が不安定な場合は誘導を受けやすくなり誤動作の原因となります。
  2. アース端子は、必ず接地してください。接地しない場合は誘導を受け誤動作する場合があります。
  3. 端子№⑫−⑬が外部ゲート用端子です。
        端子№⑫−⑬を短絡すると内部回路(出力部)が動作しなくなります。接点又は、オープンコ レクタで動作します。
                外部ゲートは、使用しない場合はOPEN にしておいてください。

検知エリア図

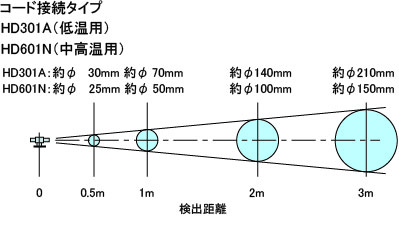

コード接続タイプ
形式 HD301N(低温用)
形式 HD601N(中高温用)

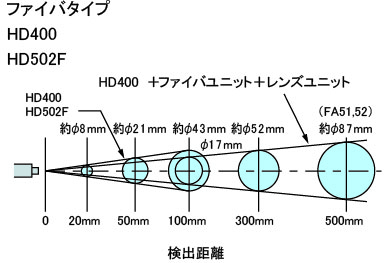

ファイバタイプ
形式 HD400
形式 HD502F

鉄鋼・窯業

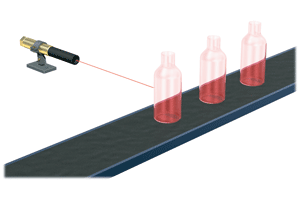

成形ビンの検出

加熱成形されたビンの輻射光をHMD で検出します。

オプション

アンプユニット

オプション写真

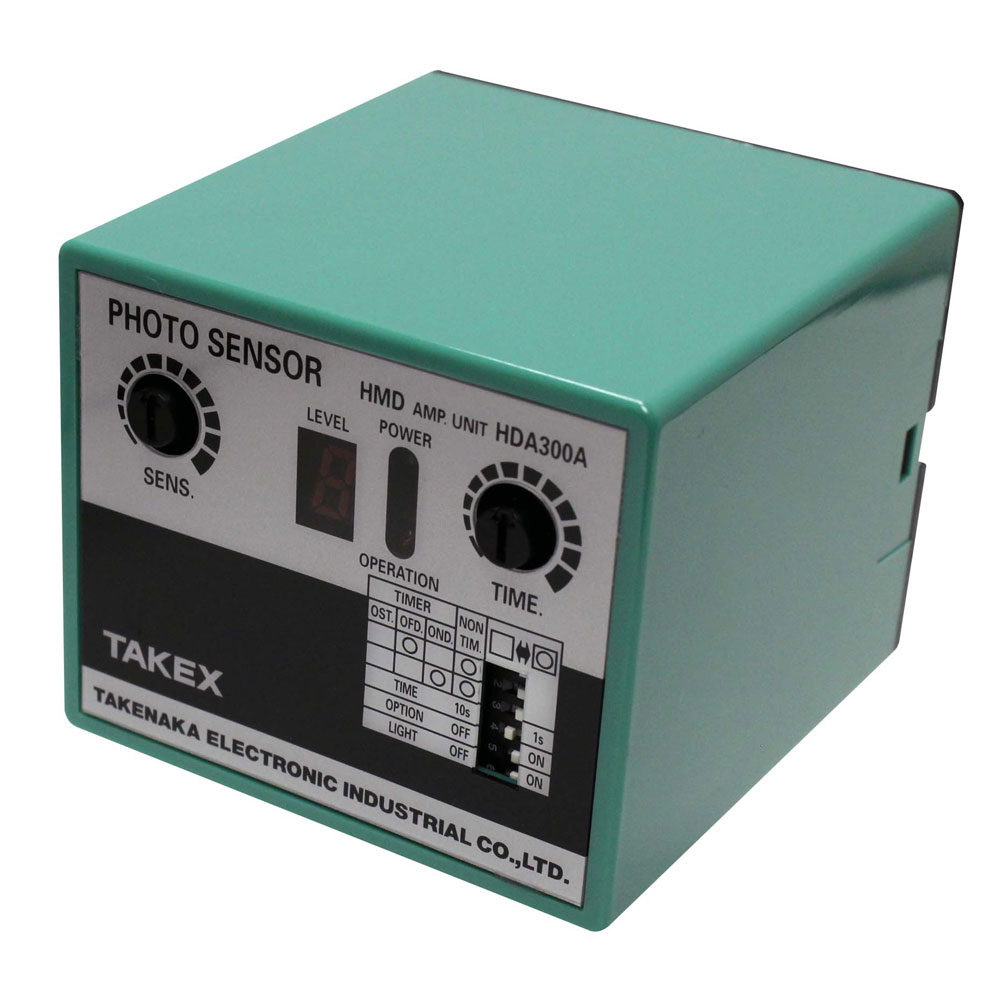

アンプユニットHDA300A

dimLink
種類 アンプユニット
接続方式 端子台式(ねじ径3.5mm)
使用周囲温度 − 10 ~+ 50℃(氷結しないこと)
使用周囲湿度 35 ~85% RH(結露しないこと)
絶縁抵抗 DC500Vメガ 20MΩ以上 ※1
耐電圧 AC1500V 1分間 ※1
保護構造 IP20
質量 約450g(ソケット含む)
注記 <p>※ 1 ケース―アース端子(端子№ 1)、ケース―リレー接点一括、アース端子(№①)―リレー接点一括、ケース―電源一括、アース端子(端子№①)―電源一括、電源一括―リレー接点一括</p>
標準価格(¥) 38,000

レンズユニット

オプション写真

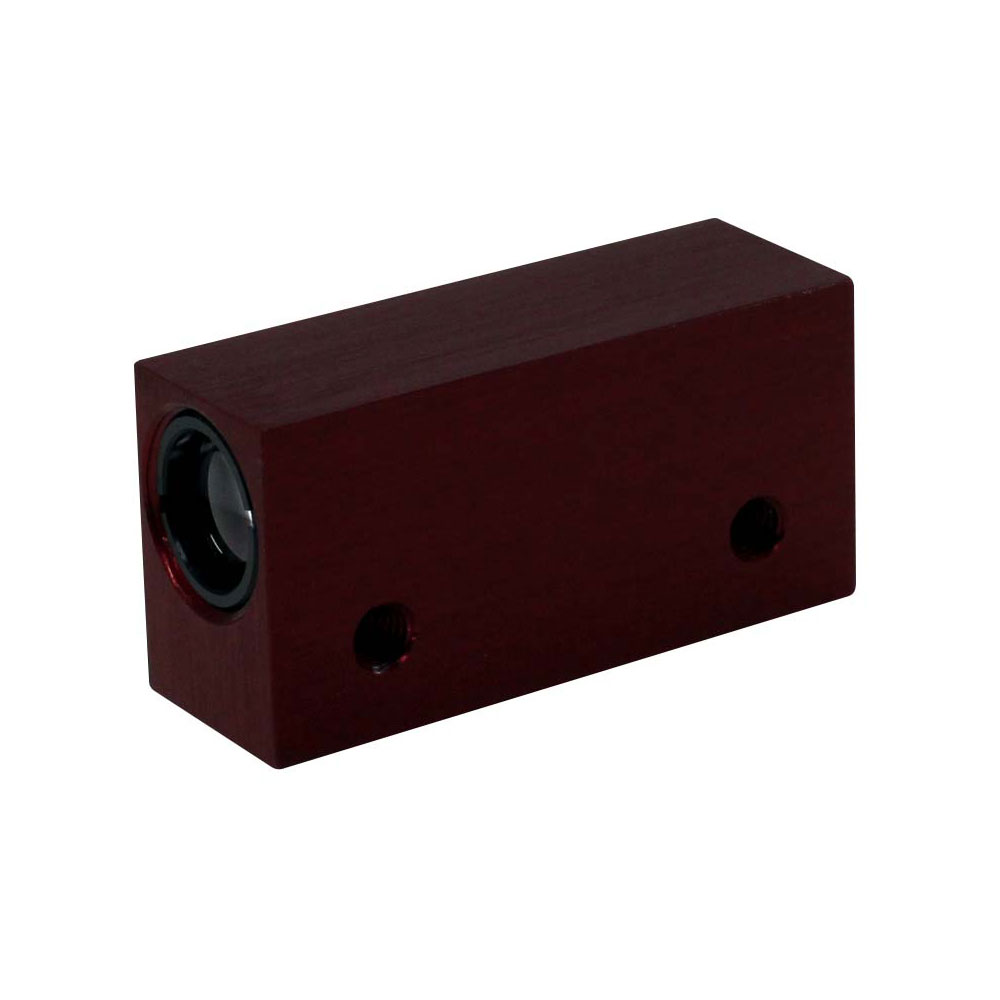

レンズユニットFA51

dimLink
内容 レンズユニット(角形)
標準価格(¥) 6,000
オプション写真

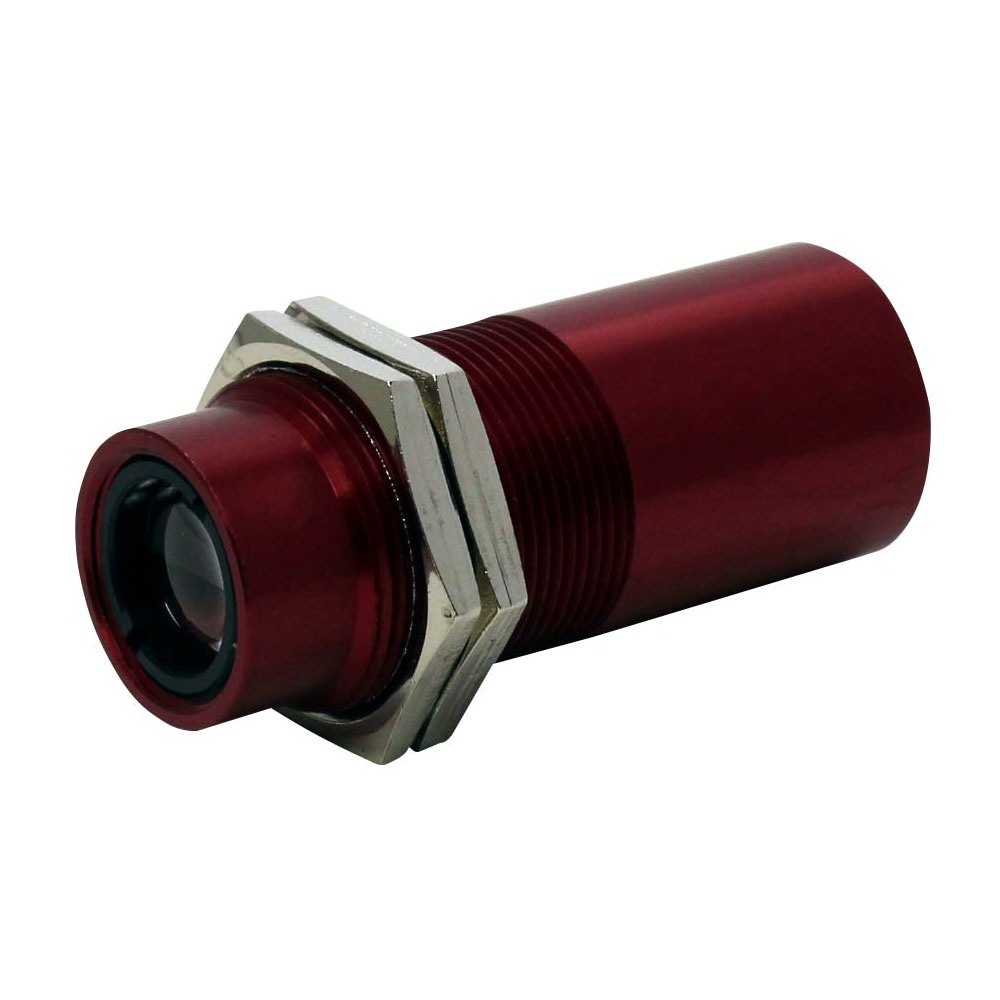

レンズユニットFA52

dimLink
内容 レンズユニット(丸形)
標準価格(¥) 4,000

ファイバユニット

オプション写真

ファイバユニットGT205

種類 ファイバユニット
ファイバ長さ 0.5m
使用周囲温度 − 20 ~+ 200℃(氷結しないこと)
使用周囲湿度 95% RH 以下(但し、70℃以上時は20% RH 以下)(結露しないこと)
質量 約110g
材質(外装) ガラス(ステンレススパイラルチューブ)
標準価格(¥) 26,500
オプション写真

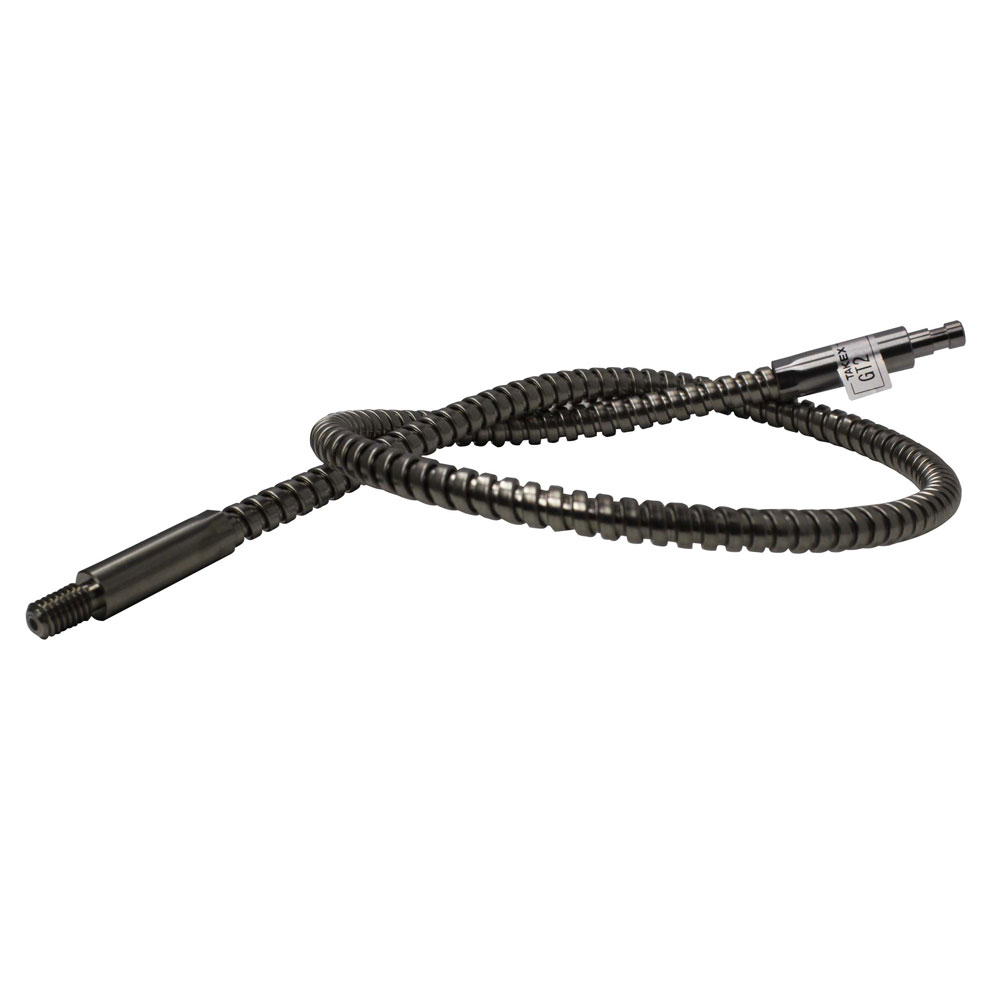

ファイバユニットGT21

種類 ファイバユニット
ファイバ長さ 1m
使用周囲温度 − 20 ~+ 200℃(氷結しないこと)
使用周囲湿度 95% RH 以下(但し、70℃以上時は20% RH 以下)(結露しないこと)
質量 約110g
材質(外装) ガラス(ステンレススパイラルチューブ)
標準価格(¥) 30,800
オプション写真

ファイバユニットGT22

種類 ファイバユニット
ファイバ長さ 2m
検出体温度 460℃以上
使用周囲温度 − 20 ~+ 200℃(氷結しないこと)
使用周囲湿度 95% RH 以下(但し、70℃以上時は20% RH 以下)(結露しないこと)
質量 約110g
材質(外装) ガラス(ステンレススパイラルチューブ)
標準価格(¥) 37,300
オプション写真

ファイバユニットGT23

種類 ファイバユニット
ファイバ長さ 3m
検出体温度 490℃以上
使用周囲温度 − 20 ~+ 200℃(氷結しないこと)
使用周囲湿度 95% RH 以下(但し、70℃以上時は20% RH 以下)(結露しないこと)
質量 約110g
材質(外装) ガラス(ステンレススパイラルチューブ)
標準価格(¥) 47,000
