IEC国際防爆指針に整合!特別危険箇所(ゾーン0)で使用可能なバリヤ・センサ・システム

石油化学プラントや塗装工場、薬品工場など可燃性ガスを取り扱う工場や設備では爆発防止対策として、労働安全衛生法に基づいた防爆構造電気機械器具型式検定合格品の使用が義務づけられています。

「バリヤ・センサ・システム」は、IEC国際防爆指針に基づいた防爆構造電気機械器具型式検定に合格し、爆発の危険のある防爆エリアで、超音波センサ、ファイバセンサ、光電子センサを安全に使用することができる本質安全防爆構造(本安機器)です。
爆発危険場所とは、労働安全衛生法で定められた下記の場所を言います。
・特別危険箇所(ゾーン0):爆発性雰囲気が通常の状態において、連続してまたは長時間、頻繁に存在する場所。
・第一類危険箇所(ゾーン1):通常の状態において、爆発性雰囲気をたびたび生成する可能性がある場所。
・第二類危険箇所(ゾーン2)通常の状態において、爆発性雰囲気を生成する可能性が低く、また生成した場合でも短時間しか持続しない場所。

当社の「本質安全防爆構造」バリヤ・センサ・システムの大きな特長は、
簡単な施工で、爆発危険のある特別危険箇所(ゾーン0)で、超音波センサ、ファイバセンサ、光電子センサが安全に使用できます。

  • 特長1:複雑な耐圧防爆工事は不要
  • 特長2:広範囲な爆発性ガス(ⅡB T4)雰囲気で使用できます
  • 特長3:常に爆発の危険のある特別危険箇所(ゾーン0)で、センシングニーズに対応

塗装工程、石油プラント、化学プラントなど爆発危険ある設備や、用途でTAKEXのバリヤ・センサ・システムはご利用いただいています。

■ バリヤセンサアプリケーション

多彩なセンサ群で、石油・ガス・電力エネルギー関連以外にも
製薬工場・化粧品・香料工場・塗装工場・電池製造工場など、さまざまな現場でご使用いただけます。

おすすめの製品ラインナップ

●防爆センサ(本安機器)

本質安全防爆構造超音波センサ

XUS-S3T

XUS-S3T
  • 非接触で検出物体の大きさや、位置の変化を連続して検出します。
  • 超音波で検出するので、検出物体の色や光沢の影響を受けません
  • 2種類のホーン(別売)を用意。
    ※ホーンは必ず取り付けてご使用ください。

US-PH2(別売)

検出距離:0.45~3m

XUS-S3T

US-PH3C(別売)

検出距離:0.45~4m

XUS-S3T

この製品を詳しく見る

防爆性能/定格

防爆性能 Ex ia ⅡB T4
型式検定合格番号 第TC19401号(TIIS)
設置場所 危険場所(特別危険箇所)
本安回路定格 許容電圧(Ui):13.7V
許容電流(Ii):72.9mA
許容電力(Pi):250mW
内部キャパシタンス(Ci):4.2μF
内部インダクタンス(Li):0μH
周囲温度(Ta) −20 ~+50℃

超音波バリヤセンサ用コンパレータ

DMC-T4A

DMC-T4A
  • 専用超音波センサと組み合わせて使用します。
  • NPNオープンコレクタ4出力装備。レベル検出に最適です。
  • 距離に比例したアナログ出力装備
    ※ コンパレータは、非危険場所に設置します。

この製品を詳しく見る

仕様

設置場所 非危険場所
操作電源 DC24V
距離表示分解能 0.01m
出力モード アナログ出力:1~5V
ON-OFF出力:NPN出力

フィルムの「たるみ」と「巻き取り径」を検出し、アナログ出力します。
爆発性ガス雰囲気環境での液面レベル検出

本質安全防爆構造
デジタルバリヤファイバセンサ

XF12R

XF12R
  • 微少物体検出に適した高い検出能力と、デジタルファイバセンサの多彩な機能が、防爆エリアで使用できます。
  • 充実した機能を、3つのボタンで簡単操作を実現
  • 種類が豊富な汎用ファイバユニットが使用可能
    (使用できるファイバユニットには条件があります)

この製品を詳しく見る

防爆性能/定格

防爆性能 Ex ia ⅡB T4
型式検定合格番号 第TC21013号(TIIS)
設置場所 危険場所(特別危険箇所)
本安回路定格 許容電圧(Ui):13.7V
許容電流(Ii):72.9mA
許容電力(Pi):250mW
内部キャパシタンス(Ci):4.5μF
内部インダクタンス(Li):2.5μH
周囲温度(Ta) −20 ~+50℃
危険場所でも安心してご使用いただけます。
危険場所でも安心してご使用いただけます。
パイプ内液面検出

危険場所でも安心してご使用いただけます。

XF12Rファイバセンサに液面検出ユニットを組み合わせて、透明・半透明液体のレベルを検出します。結束バンドで取り付け位置の変更も簡単にできます。

本質安全防爆構造
バリヤセンサ

XNE2シリーズ

XNE2
  • 透過形の検出距離30mの長距離検出を実現
  • 鏡面体も確実に検出できる偏光リフレクタ形をラインナップ
    省スペース取り付けが可能な、90°可変コネクタ接続式を全機種に用意
  • 全機種に感度ボリウムと動作表示灯を装備

この製品を詳しく見る

防爆性能/定格

防爆性能 Ex ia ⅡB T4
型式検定合格番号 第TC18087号(TIIS)
設置場所 危険場所(特別危険箇所)
本安回路定格 許容電圧(Ui):13.7V
許容電流(Ii):72.9mA
許容電力(Pi):250mW
内部キャパシタンス(Ci):4.5μF
内部インダクタンス(Li):2μH
周囲温度(Ta) −20 ~+50℃

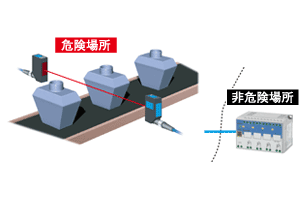

香料製品を充填するラインの容器検出に使用しています。
香料製品を充填するラインの容器検出に使用しています。

本質安全防爆構造
バリヤセンサ

XGM2シリーズ

XGM2
  • 金属ケースで高い堅牢性とガラスレンズ採用で、溶剤雰囲気の環境でも長期メンテナンスフリーを実現
  • 透過形の検出距離30mの長距離検出を実現
  • 全機種に感度ボリウムと動作表示灯を装備

この製品を詳しく見る

防爆性能/定格

防爆性能 Ex ia ⅡB T4
型式検定合格番号 第TC18086号(TIIS)
設置場所 危険場所(特別危険箇所)
本安回路定格 許容電圧(Ui):13.7V
許容電流(Ii):72.9mA
許容電力(Pi):250mW
内部キャパシタンス(Ci):4.5μF
内部インダクタンス(Li):2μH
周囲温度(Ta) −20 ~+50℃

爆発危険場所で危険場所の物体を検出します。
爆発危険場所で危険場所の物体を検出します。

本質安全防爆構造
バリヤセンサ

XAS2シリーズ

XAS2
  • 金属ケースで堅牢性抜群。
  • コの字形形状で、光軸調整不要。
    振動による光軸ずれの心配がありません。

この製品を詳しく見る

防爆性能/定格

防爆性能 Ex ia ⅡB T4
型式検定合格番号 第TC20206号(TIIS)
設置場所 危険場所(特別危険箇所)
本安回路定格 許容電圧(Ui):13.7V
許容電流(Ii):72.9mA
許容電力(Pi):250mW
内部キャパシタンス(Ci):4.5μF
内部インダクタンス(Li):2.5μH
周囲温度(Ta) −20 ~+50℃

軌道物体の通過位置確認
爆発性ガス雰囲気環境での液面レベル検出

本質安全防爆構造
バリヤセンサ

XI2シリーズ

XI2
  • バリヤセンサで、クラス最小サイズ
  • 金属ケースで高い堅牢性とガラスレンズ採用。
  • 防爆雰囲気の環境下で、センサニーズに幅広く対応します。

防爆性能/定格

防爆性能 Ex ia ⅡB T4
型式検定合格番号 第TC20342号(TIIS)
設置場所 危険場所(特別危険箇所)
本安回路定格 許容電圧(Ui):13.7V
許容電流(Ii):72.9mA
許容電力(Pi):250mW
内部キャパシタンス(Ci):4.5μF
内部インダクタンス(Li):2.5μH
周囲温度(Ta) −20 ~+50℃

爆発雰囲気の環境下で、センサニーズに幅広く対応します。
爆発雰囲気の環境下で、センサニーズに幅広く対応します。

●バリヤリレー(本安関連機器)

本質安全防爆構造バリヤリレー

TBDシリーズ

XUS-S3T
  • 接地不要の絶縁形バリヤリレー。施工が簡単です。
  • フォトモス出力とNPNオープンコレクタ出力をラインナップ
  • 高速応答:30μsを実現(NPNオープンコレクタ出力使用時)
  • 接続チャンネル数:1、2、4、6チャンネル。複数のセンサを接続出来ます。
  • 操作電源DC24V。軽量コンパクト

この製品を詳しく見る

防爆性能/定格

防爆性能 [Ex ia] ⅡB
型式検定合格番号 第TC21234号(TIIS)
設置場所 非危険場所(計装盤内)
本安回路定格 最大電圧(Uo):11.9V
最大電流(Io):71.6mA
最大電力(Po):213mW
本安回路許容インピーダンス 許容キャパシタンス:4.7μF
許容インダクタンス:3mH
周囲温度(Ta) −20 ~+60℃
