XUS-S3T
超音波バリヤセンサ

バリヤ・センサ・システムに
本質安全防爆構造超音波センサ登場!

  • 測距アプリケーションを実現!
    超音波センサのアプリケーションを防爆性雰囲気内で実現。
  • 物体のレベル検出に最適!

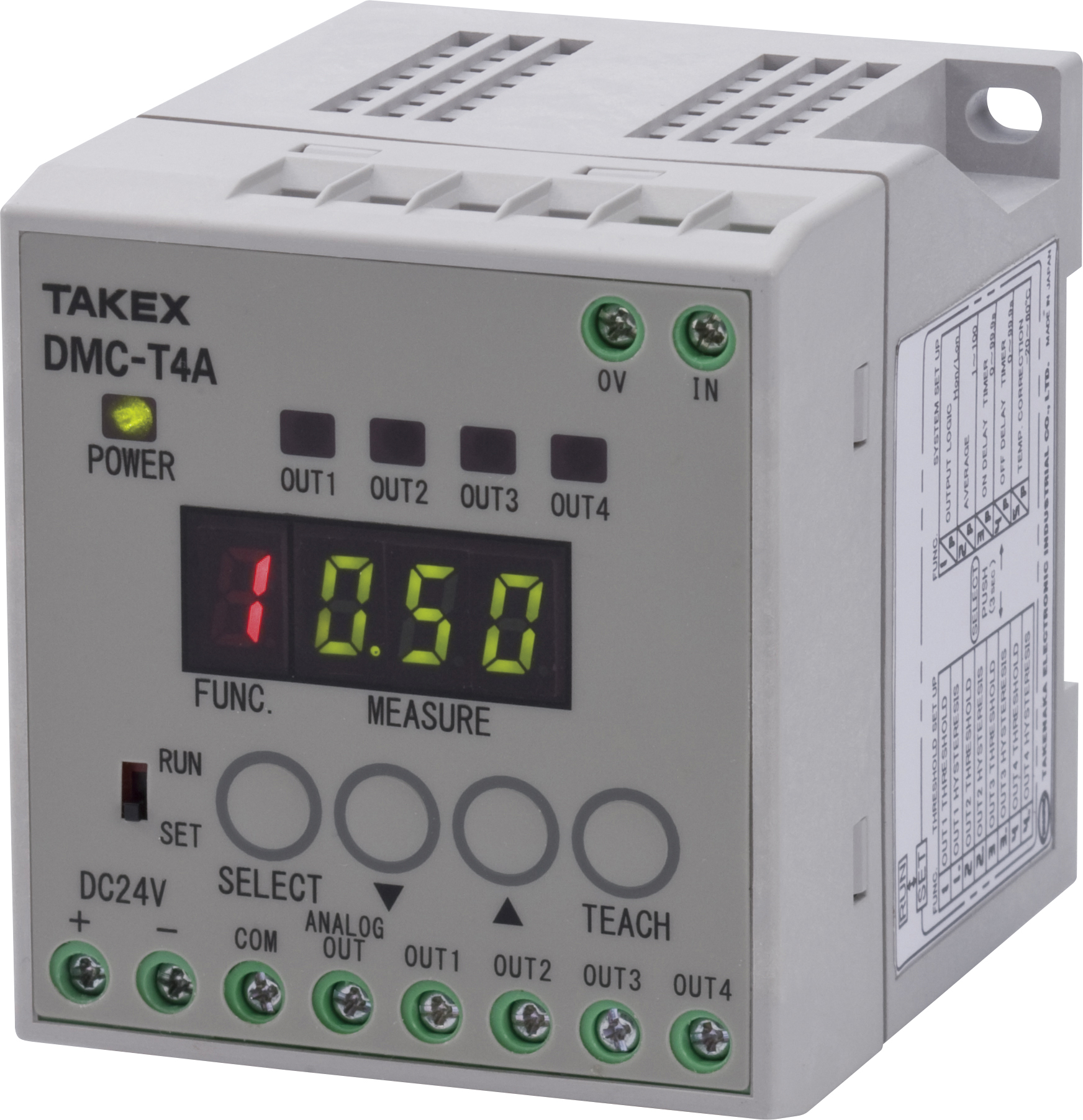

    DMC-T4A で割り付けた4つのON/OFF 点を利用して、HH/H/L/LL のレベル検出信号を得ることができます。
  • 影響を受けない!
    超音波なので検出物体の色や光沢に影響を受けません。
  • 危険場所で使える!
    超音波バリヤセンサはゾーン0で使用可能です。換気を行っても危険度が高い「特別危険箇所」にも設置してご使用できます。
ダウンロード

XUS-S3T ラインナップ

形式 操作電源 対象ガス 検出方式 価格(¥)
XUS-S3T
仕様を見る
最大電圧13.7V、最小電圧6.0V Ex ia ⅡB T4 反射形 50000

特長

TAKEXのバリヤ・センサ・システムは、特別危険箇所(ゾーン0)で使用できる「本質安全防爆構造」のバリエーションを豊富にラインナップ!

防爆とは爆発を防止すること

石油精製、石油化学、化学合成プラントなどで可燃性ガスや、可燃性液体の蒸気が空気中に放置され、空気と混合すると燃発性のガスになります。
このガスが電気火花や高温度の物体などの点火源に触れると、爆発や火災が起きる可能性が高くなります。
このような危険場所では、使用する電気機器も爆発を防止する構造「防爆機器」を使用しなければなりません。

簡単な施工で、広範囲にわたる危険場所でも安全に使用できます!

Easy ―簡単―
複雑な耐圧防爆工事は不要です。
さらに、新しいセンサ用の「TBDバリヤリレー」は絶縁形で、接地不要です!
Extensive ―広範囲―
広範囲な爆発性ガスに対応していますので、
多くのガス雰囲気内(IIB T4)で使用することができます!
Hazardous Area ―危険場所―
常に爆発の危険性がある場所(ゾーン0)でも、光電子センサや超音波センサが設置できます!
Safety ―安全―
安全な回路構成及び、電気エネルギーレベルとなっていますので、
安心してご使用いただけます!

危険場所について

■特別危険箇所(ゾーン0・0種)
爆発性雰囲気が通常の状態において、
連続して又は長時間、もしくは頻繁に存在する場所。
■第一類危険箇所(ゾーン1・1種)
通常の状態において、爆発性雰囲気をたびたび生成する可能性がある場所。
■第二類危険箇所(ゾーン2・2種)
通常の状態において、爆発性雰囲気を生成する可能性が低く、
また生成した場合でも短時間しか持続しない場所。

こんな場所でTAKEXの「バリヤ・センサ・システム」は活躍しています!

バリヤセンサアプリケーション

多様なセンサ群で、石油・ガス・電力エネルギー関連以外にも
製薬工場・化粧品・香料工場・塗装工場・電池製造工場など、さまざまな現場でご使用いただけます。

外形寸法図

XUS-S3T

回路図/接続方法

接続図

国際整合防爆指針対象ガス範囲(参考表)

センサ接続

本安関連機器に接続できる本安機器(光電子センサ、超音波センサ、スイッチ、その他各種センサ)

本安回路の配線

配線方法については、防爆に関する取扱説明書の使用上の注意事項もお読みください。
工場電気設備防爆指針(国際規格に整合した技術的基準対応2006)及びユーザのための工場防爆電気設備ガイド(ガス防爆1994)を参考に配線してください。

使用電線と配線長
  • バリヤセンサの配線長は, 上記の「防爆上の安全を維持するための定格とパラメーターの関係」の記述に従って行ってください。
  • 電線は、耐電圧AC500V以上の絶縁性能を有する電線で、導体断面積が0.5mm2以上の電線を使用してください。
配線方法
  • 本安回路の配線は、ケーブル配線で他の本安回路とは独立して布設してください。
  • 他の本安回路配線と電磁的及び静電的誘導を防止する為、シールド線を使用するか、別のダクト(本安的に分離した趣旨)に配線してください。
接続と分岐
  • 本安機器との接続延長が避けられない場合には、第1類危険箇所(ゾーン1:旧1種場所)、第2類危険箇所(ゾーン2:旧
    2種場所)を推奨します。
  • IP20以上を維持できる専用(本安回路以外には他の回路を含まない趣旨)D種以上の接地された金属製接続箱内で端子台を使用して中継、分岐してください。
  • 接続部分は、対接地間耐電圧AC500V以上の絶縁被覆をもつ圧着端子を使用してください。
  • 他の本安回路がある場合、相互の離隔距離を50mm以上離すか、隔離板により分離してください。
静電気の帯電防止
  • 特別な静電気対策は不要ですが、バリヤセンサの容器、取付金具は接地された機械の導電性フレームに取り付けてください。
  • ケーブルのシールド線は必ず接地してください。

防爆

フィルムの「たるみ」「巻き取り径」検出

フィルムの「たるみ」と「巻き取り径」を検出し、アナログ出力します。

防爆

塗装工場原料レベルの管理

プロセス制御

電子部品実装

化学フィルムの巻き出し・巻き取り制御

プロセス制御

オプション

ホーン

オプション写真

US-PH2

検出距離 0.45~3m
材質 ABS 樹脂
価格(¥) 25000
オプション写真

US-PH3C

検出距離 0.45〜4m
材質 ABS 樹脂
価格(¥) 25000

ケーブル

オプション写真

FAC-X42S2S

dimLink
ケーブル長 2芯 2m
価格(¥) 2300
オプション写真

FAC-X42S5S

dimLink
ケーブル長 2芯 5m
価格(¥) 4200
オプション写真

FAC-X42S10S

dimLink
ケーブル長 2芯 10m
価格(¥) 6800
オプション写真

FAC-X43S2S

dimLink
ケーブル長 3芯 2m
価格(¥) 2500
オプション写真

FAC-X43S5S

dimLink
ケーブル長 3芯 5m
価格(¥) 4700
オプション写真

FAC-X43S10S

dimLink
ケーブル長 3芯 10m
価格(¥) 7500
