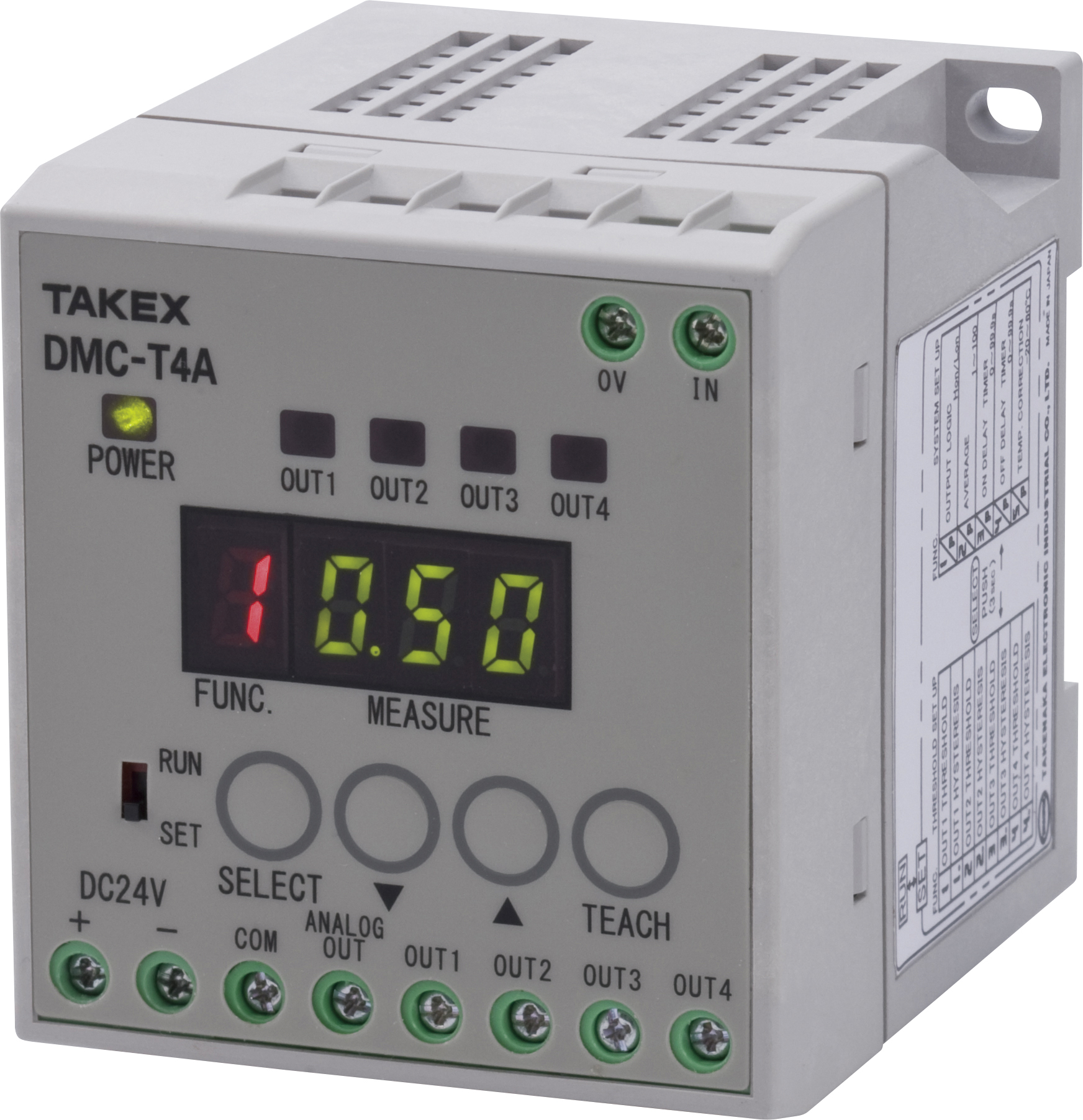

DMC-T4A
超音波バリヤセンサ用コンパレータ

超音波バリヤセンサの出力を制御に活かす専用コンパレータ!

  • 組み合わせて使用!
    適合バリヤリレー(本安関連機器)と専用コンパレータを組み合わせることで、バリヤ・センサ・システムを構築できます。
  • 4つのオン・オフ出力!
    専用コンパレータを使用することで、4つの ON / OFF 出力と距離に比例したアナログ電圧出力が得られます。
  • デジタル表示は実寸距離を表示!
    センサの検知距離を1cm単位に換算して表示しますので、動作状態の「見える化」に貢献します。
ダウンロード

DMC-T4A ラインナップ

形式 操作電源 出力モード 価格(¥)
DMC-T4A
仕様を見る
DC24V NPNオープンコレクタ
アナログ出力
25000

特長

TAKEXのバリヤ・センサ・システムは、特別危険箇所(ゾーン0)で使用できる「本質安全防爆構造」のバリエーションを豊富にラインナップ!

防爆とは爆発を防止すること

石油精製、石油化学、化学合成プラントなどで可燃性ガスや、可燃性液体の蒸気が空気中に放置され、空気と混合すると燃発性のガスになります。
このガスが電気火花や高温度の物体などの点火源に触れると、爆発や火災が起きる可能性が高くなります。
このような危険場所では、使用する電気機器も爆発を防止する構造「防爆機器」を使用しなければなりません。

簡単な施工で、広範囲にわたる危険場所でも安全に使用できます!

Easy ―簡単―
複雑な耐圧防爆工事は不要です。
さらに、新しいセンサ用の「TBDバリヤリレー」は絶縁形で、接地不要です!
Extensive ―広範囲―
広範囲な爆発性ガスに対応していますので、
多くのガス雰囲気内(IIB T4)で使用することができます!
Hazardous Area ―危険場所―
常に爆発の危険性がある場所(ゾーン0)でも、光電子センサや超音波センサが設置できます!
Safety ―安全―
安全な回路構成及び、電気エネルギーレベルとなっていますので、
安心してご使用いただけます!

危険場所について

■特別危険箇所(0種・ゾーン0)
爆発性雰囲気が通常の状態において、
連続して又は長時間、もしくは頻繁に存在する場所。
■第一類危険箇所(1種・ゾーン1)
通常の状態において、爆発性雰囲気をたびたび生成する可能性がある場所。
■第二類危険箇所(2種・ゾーン2)
通常の状態において、爆発性雰囲気を生成する可能性が低く、
また生成した場合でも短時間しか持続しない場所。

こんな場所でTAKEXの「バリヤ・センサ・システム」は活躍しています!

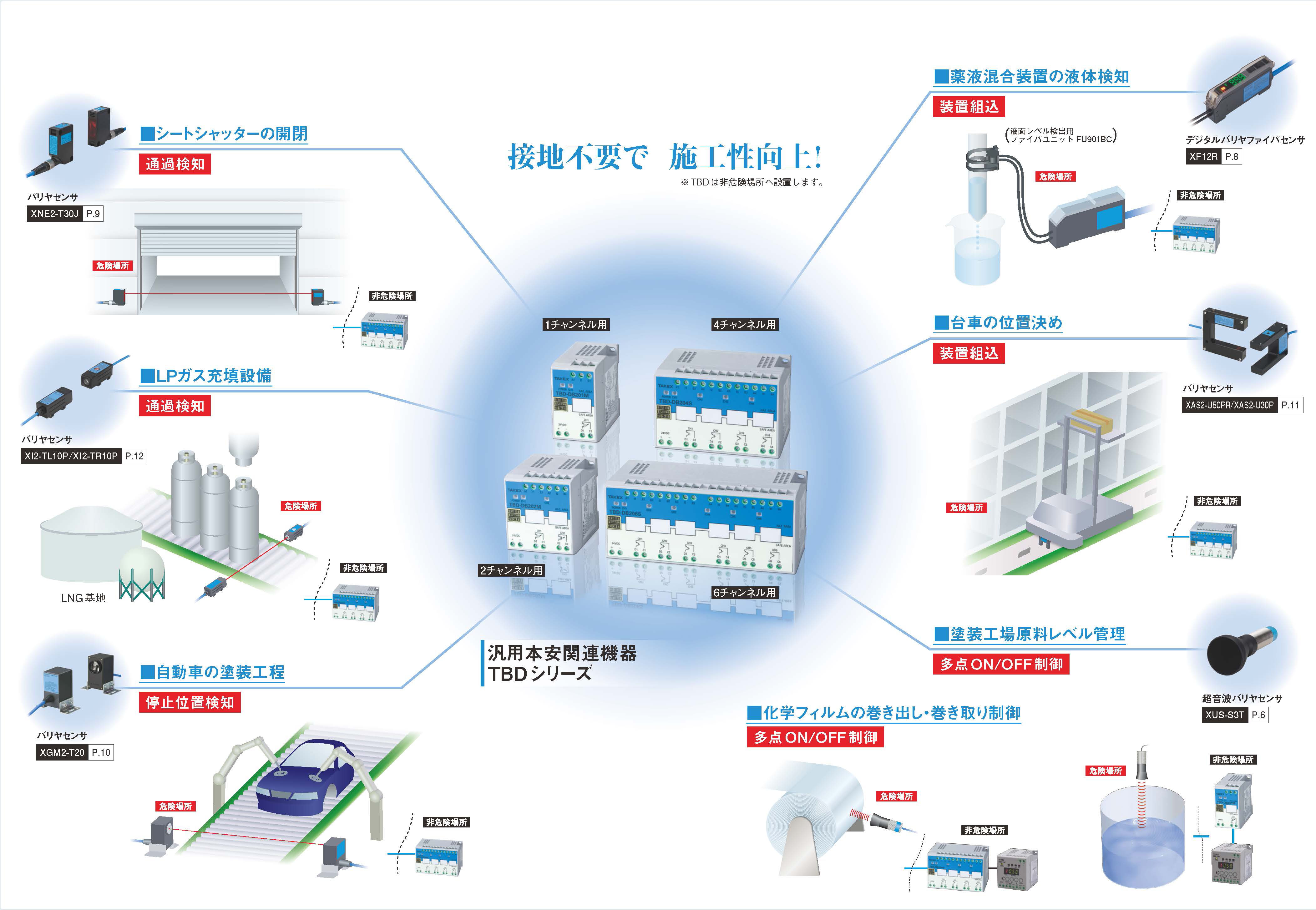

バリヤセンサアプリケーション

多様なセンサ群で、石油・ガス・電力エネルギー関連以外にも
製薬工場・化粧品・香料工場・塗装工場・電池製造工場など、さまざまな現場でご使用いただけます。

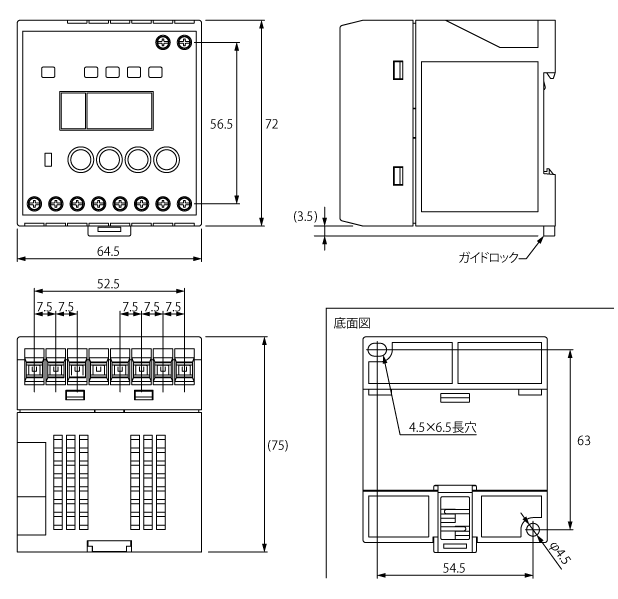

外形寸法図

DMC-T4A

回路図/接続方法

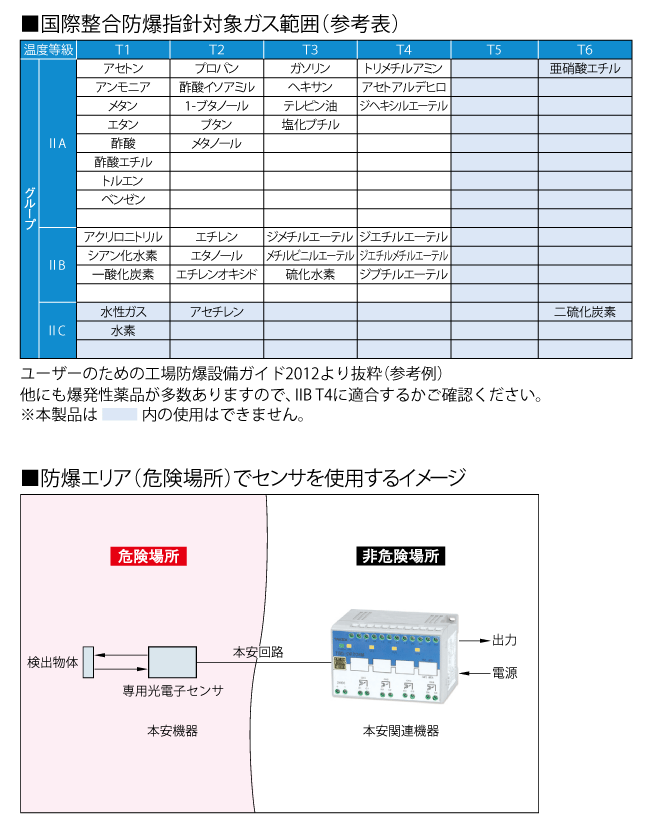

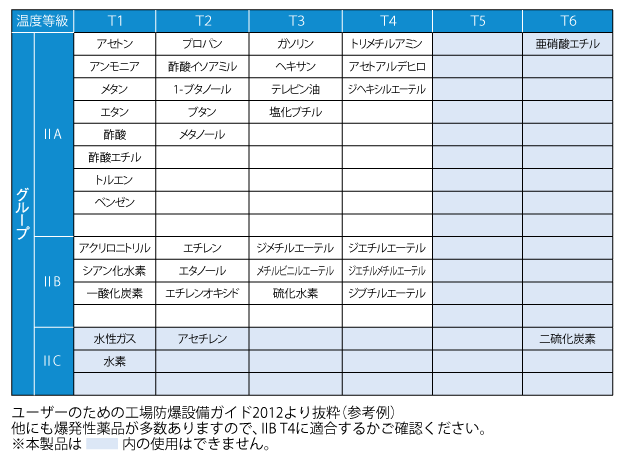

国際整合防爆指針対象ガス範囲(参考表)

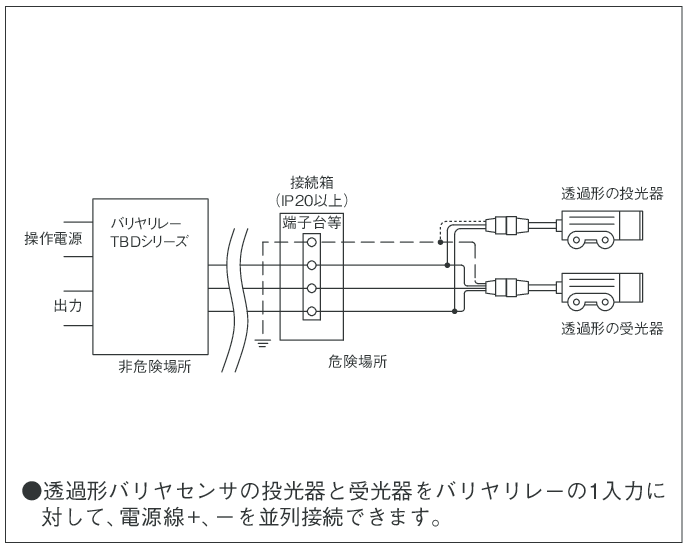

センサ接続

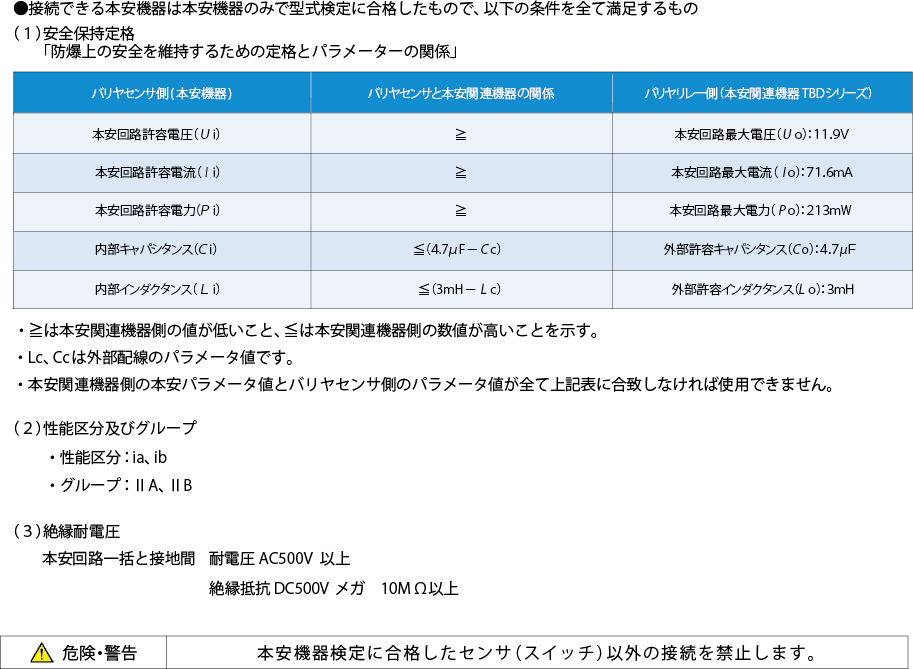

本安関連機器に接続できる本安機器(光電子センサ、超音波センサ、スイッチ、その他各種センサ)

本安回路の配線

配線方法については、防爆に関する取扱説明書の使用上の注意事項もお読みください。
工場電気設備防爆指針(国際規格に整合した技術的基準対応2006)及びユーザのための工場防爆電気設備ガイド(ガス防爆1994)を参考に配線してください。

使用電線と配線長
  • バリヤセンサの配線長は上記の「防爆上の安全を維持するための定格とパラメーターの関係」の記述に従って、行ってください。
  • 電線は、耐電圧が500V以上の絶縁性能を有する電線で、導体断面積が0.5mm2以上の電線を使用してください。
配線方法
  • 本安回路の配線はケーブル配線で他の本安回路とは、独立して布設してください。
  • 他の本安回路配線とは、電磁的及び静電的誘導を防止する為、シールド線を使用するか、別のダクト(本安的に分離した趣旨)に配線してください。
接続と分岐
  • 接続と分岐は特別危険箇所(ゾーン0:旧0種場所)でも可能ですが、第1類危険箇所(ゾーン1:旧1種場所)、第2類危険箇所(ゾーン2:旧
    2種場所)を推奨します。
  • IP20以上を維持できる専用(本安回路以外には他の回路を含まない趣旨)D種以上の接地された金属製接続箱内で端子台を使用して中継、分岐してください。
  • 接続部分は、対接地間耐電圧500V以上の絶縁被覆をもつ圧着端子を使用してください。
  • 他の本安回路がある場合、相互の離隔距離を50mm以上離すか、隔離板により分離してください。
静電気の帯電防止
  • 特別な静電気対策は不要ですが、バリヤセンサの容器、取付金具は接地された機械の導電性フレームに取り付けてください。
  • ケーブルのシールド線は必ず接地してください。
