F70シリーズ
デジタル表示オート設定ファイバセンサ

  • センシング情報をデジタル表示
  • センサの最適使用に応える数々の先進機能を搭載
  • 他にはない高分解能で高精度検出に対応
  • バックライト付きLCDで見やすい表示
規格・検定
  • CE マーク
  • cULTus LISTEDマーク
ダウンロード

F70シリーズ ラインナップ

形式 操作電源 出力モード 動作モード 投光光源 応答時間(ms) 接続方式 用途 価格(¥) ダウンロード
F70R
仕様を見る
DC12~24V NPN ダークオン
ライトオン
赤色LED 0.500
0.600
コード引出し式 半導体・液晶
精密機械・電子部品
15800
F70G
仕様を見る
DC12~24V NPN ダークオン
ライトオン
緑色LED 0.500
0.600
コード引出し式 半導体・液晶
精密機械・電子部品
15800
F70B
仕様を見る
DC12~24V NPN ダークオン
ライトオン
青色LED 0.500
0.600
コード引出し式 半導体・液晶
精密機械・電子部品
17800
F70W
仕様を見る
DC12~24V NPN ダークオン
ライトオン
白色LED 0.500
0.600
コード引出し式 半導体・液晶
精密機械・電子部品
17800
F70RPN
仕様を見る
DC12~24V PNP ダークオン
ライトオン
赤色LED 0.500
0.600
コード引出し式 半導体・液晶
精密機械・電子部品
15800
F70GPN
仕様を見る
DC12~24V PNP ダークオン
ライトオン
緑色LED 0.500
0.600
コード引出し式 半導体・液晶
精密機械・電子部品
15800
F70BPN
仕様を見る
DC12~24V PNP ダークオン
ライトオン
青色LED 0.500
0.600
コード引出し式 半導体・液晶
精密機械・電子部品
17800
F70WPN
仕様を見る
DC12~24V PNP ダークオン
ライトオン
白色LED 0.500
0.600
コード引出し式 半導体・液晶
精密機械・電子部品
17800
F70R-JE
仕様を見る
DC12~24V NPN ダークオン
ライトオン
赤色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70G-JE
仕様を見る
DC12~24V NPN ダークオン
ライトオン
緑色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70B-JE
仕様を見る
DC12~24V NPN ダークオン
ライトオン
青色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70W-JE
仕様を見る
DC12~24V NPN ダークオン
ライトオン
白色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70RPN-JE
仕様を見る
DC12~24V PNP ダークオン
ライトオン
赤色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70GPN-JE
仕様を見る
DC12~24V PNP ダークオン
ライトオン
緑色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70BPN-JE
仕様を見る
DC12~24V PNP ダークオン
ライトオン
青色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70WPN-JE
仕様を見る
DC12~24V PNP ダークオン
ライトオン
白色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70G-JS
仕様を見る
DC12~24V NPN ダークオン
ライトオン
緑色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70B-JS
仕様を見る
DC12~24V NPN ダークオン
ライトオン
青色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70GPN-JS
仕様を見る
DC12~24V PNP ダークオン
ライトオン
緑色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください
F70BPN-JS
仕様を見る
DC12~24V PNP ダークオン
ライトオン
青色LED 0.500
0.600
M8コネクタ式 半導体・液晶
精密機械・電子部品
お問い合わせください

特長

抜群の検出能力

高分解能で高精度検出を実現
電子ボリウムでこまめに感度を切り換えて、それぞれを1024 の分解能でセンシング

高分解能で高精度検出を実現

広いダイナミックレンジと高分解性能を両立
ダイナミックレンジが広くても高分解性能を確保。
電子ボリウム機能の搭載で広いダイナミックレンジと高分解能を両立させました。

2種類の受光レベル表示

受光レベルだけではない表示機能

受光レベルだけではない表示機能

高分解能をサポートする充実のティーチング機能(感度設定)

  • フルオートティーチング
    ボタンを押しているだけで高速移動体でも楽々ティーチングができます。
    ティーチホールド機能で最大・最小データが表示されます。
  • オートティーチング
    ワーク有り/ワーク無しの2点ティーチング。ワークの微小段差検出や、フィルム検知などのわずかな違いを検出します。
  • 位置決めティーチング
    「この位置でキャッチしたい」高精度の位置決め検知に最適機能です。
  • 最大感度設定
    透過形でワーク検知など、最大感度で使用したいとき高い余裕度で悪環境に強くなります。
  • 手動設定
    手動によるオン動作レベルのアップダウンも思いのまま、動作状況を確認しながらレベル設定ができます。
環境に強いオートセンス機能
受光量を常時監視し、変動があるとオン/オフ動作レベルを自動的にスライド。
ほこりや水滴などで受光量が頻繁に変動しても最適感度で安定検出します。
応差手動設定機能
検出用途に応じて応差設定。
シビアな高精度検出には狭く、変化量の大きな検出、チャタリング防止には広く設定。
タイマ機能
オンディレィ/オフディレィ/オン・オフディレィ装備。
検出条件と接続機器の入力条件に対応します。
タイマ時間可変  10m s、20m s、40m s、60m s、80ms、100ms、120ms
ティーチホールド機能
フルオートティーチング中の高速移動体の瞬時のデータをホールドし、ティーチング終了時にデータを表示します。
高速信号もオフディレィタイマで確実キャッチ

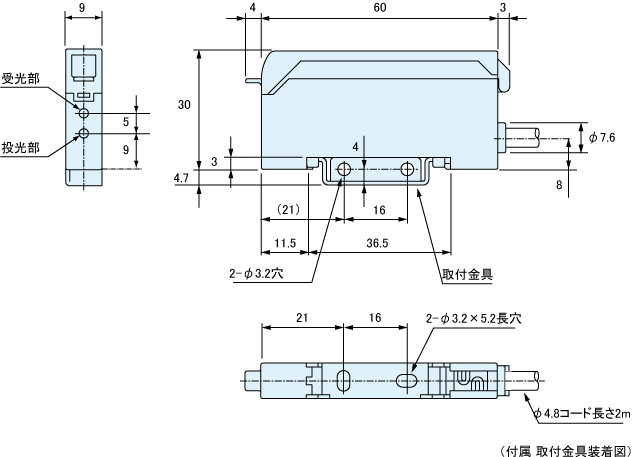

外形寸法図

アンプユニット

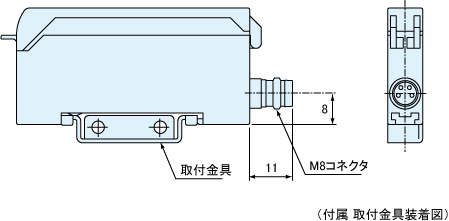

M8コネクタ式

回路図/接続方法

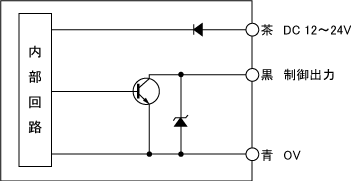

NPN 出力
F70R
F70G
F70B
F70W

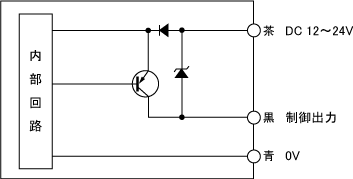

PNP 出力
F70RPN
F70GPN
F70BPN
F70WPN

  • (※) 外部ティーチングを使用しない場合は、桃色の線をコード根元で切断するか、電源の+側(NPN出力)またはOV(PNP出力)に接続してください。
  • 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。
    負荷の状況をご確認の上、電源を再投入してください。

繊維

生地の継ぎ目検出

染色工程で前後の生地の継ぎ目を検出します。

オプション

エンドユニット

オプション写真

エンドユニットFA7EU

dimLink
種類 DINレール取付ストッパー
価格(¥) 200/1個

取付金具

オプション写真

取付金具AC-BF2

dimLink
内容 アンプユニット単体取付用
価格(¥) 100/1個
