LMSシリーズ
金属通過検出用 磁気センサ

  • 微少金属の検出に最適
    形状や通過位置の影響を受けません
  • センサ部の保護構造IP67
    優れた耐環境性を実現
ダウンロード

LMSシリーズ ラインナップ

形式 検出範囲 出力モード ダウンロード
LMS-D20
仕様を見る
Φ20mm NPNオープンコレクタ出力
LMS-D50
仕様を見る
Φ50mm NPNオープンコレクタ出力
LMS-D75
仕様を見る
Φ75mm NPNオープンコレクタ出力
LMS-D34-1
仕様を見る
NPNオープンコレクタ出力

特長

導入のメリット

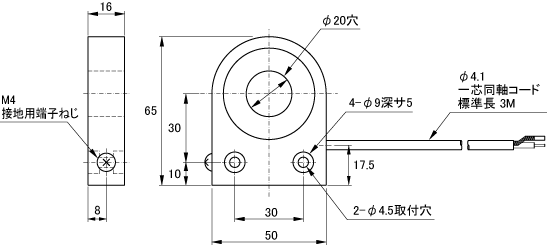

外形寸法図

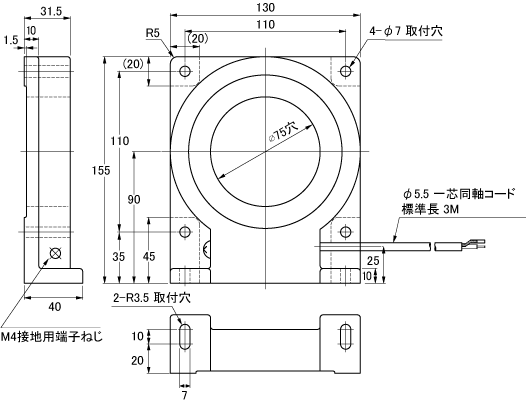

LMS-D75

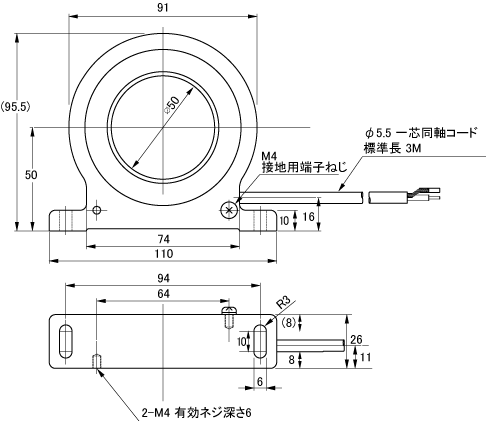

LMS-D50

LMS-D20

LMS-D34-1

LMS-A01

回路図/接続方法

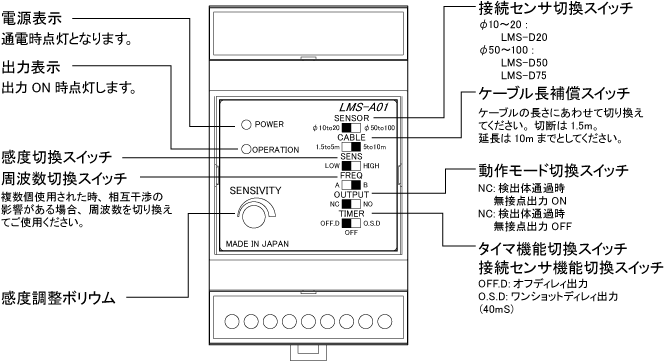

各部の名称と機能

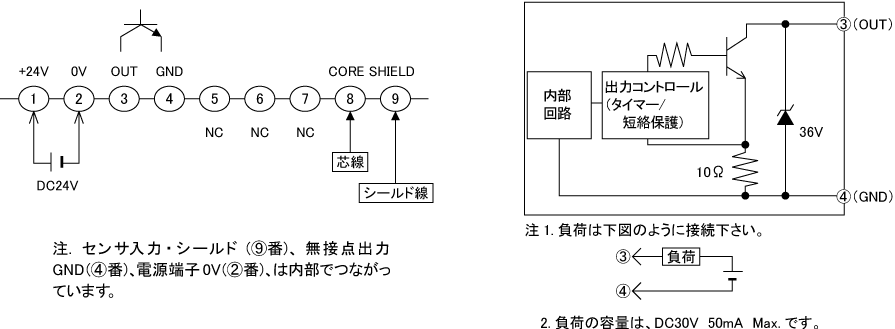

接続図

包装・食品・薬品

金属異物の検出

樹脂、食品、液体などをホッパータンクに注入

包装・食品・薬品

シリンダーロッドの通過検出

金属異物を検出できます

金属加工

ねじの通過検出

通過位置が不定なねじを安定検出します。

金属加工

金属異物の検出

金属異物の通過検出します。

オプション

アンプユニット

オプション写真

LMS-A01

dimLink
操作電源 DC24V±10%
消費電流 60mA以下
検出間隔 ノーマル:75ms以下
オフディレィ:125ms以下
制御出力 NPNオープンコレクタ出力
定格:50mA(DC30V)以下、残留電圧2V以下
表示灯 電源表示灯(POWER:緑色) 検出表示灯(OPERATION:赤色)
タイマ機能 オンディレィ/ワンショットディレィ/タイマなし
切換動作(スイッチ切換)
ケーブル長補償 1.5 to 5m / 5 to 10m 選択式(スイッチ切換)
動作モード NO / NC 切換動作(スイッチ切換)
使用周囲温度 -10~55℃
使用周囲湿度 35~85%RH
絶縁抵抗 端子一括とケース表面間 50MΩ以上(PC500Vメガ)
耐電圧 端子一括とケース表面間 AC500V(50/60Hz)1分間
耐衝動 複振幅1.5mm、周波数10~55Hz X、Y、Z方向各2時間
耐衝撃 300m/sec2 X、Y、Z方向3回
保護構造 IP30
接続方式 端子台タイプ
