F70AKシリーズ
省配線連結式ファイバセンサ
- デジタル表示
- オート設定
- マニュアル設定
- 主力アンプユニットに新方式の省配線連結式を採用
- 規格・検定
-
- ダウンロード
-
-
F70AKシリーズ ラインナップ
| 型式 | 操作電源 | 出力モード | 動作モード | 投光光源 | 応答時間（ms） | 接続方式 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|
F70ARK
|
DC12～24V | NPN |
ダークオン
ライトオン |
赤色LED |
0.600
0.700 |
省配線コネクタ式 |
半導体・液晶
精密機械・電子部品 |
14,800 | |
|
F70AGK
|
DC12～24V | NPN |
ダークオン
ライトオン |
緑色LED |
0.600
0.700 |
省配線コネクタ式 |
半導体・液晶
精密機械・電子部品 |
14,800 | |
|
F70ABK
|
DC12～24V | NPN |
ダークオン
ライトオン |
青色LED |
0.600
0.700 |
省配線コネクタ式 |
半導体・液晶
精密機械・電子部品 |
15,600 | |
|
F70AWK
|
DC12～24V | NPN |
ダークオン
ライトオン |
白色LED |
0.600
0.700 |
省配線コネクタ式 |
半導体・液晶
精密機械・電子部品 |
15,600 | |
|
F70ARKPN
|
DC12～24V | PNP |
ダークオン
ライトオン |
赤色LED |
0.600
0.700 |
省配線コネクタ式 |
半導体・液晶
精密機械・電子部品 |
14,800 | |
|
F70AGKPN
|
DC12～24V | PNP |
ダークオン
ライトオン |
緑色LED |
0.600
0.700 |
省配線コネクタ式 |
半導体・液晶
精密機械・電子部品 |
14,800 | |
|
F70ABKPN
|
DC12～24V | PNP |
ダークオン
ライトオン |
青色LED |
0.600
0.700 |
省配線コネクタ式 |
半導体・液晶
精密機械・電子部品 |
15,600 | |
|
F70AWKPN
|
DC12～24V | PNP |
ダークオン
ライトオン |
白色LED |
0.600
0.700 |
省配線コネクタ式 |
半導体・液晶
精密機械・電子部品 |
15,600 |
特長
これが便利
どこへでも電源供給ができる
どこからでも必要な出力が取り出せる
1 グループ（16 台まで）に電源を連結一括供給。
コネクタの差し替えだけで、どのセンサからでも供給できます。
もちろん単品使用もできます。
追加増設時、電源供給配線は不要です。
新方式のミニコネクタを採用
必要な入、出力機能は4 種類の専用コネクタコードで選べる
コネクタコードの取り換えはセンサをずらさなくてもコネクタの差し換えができる。

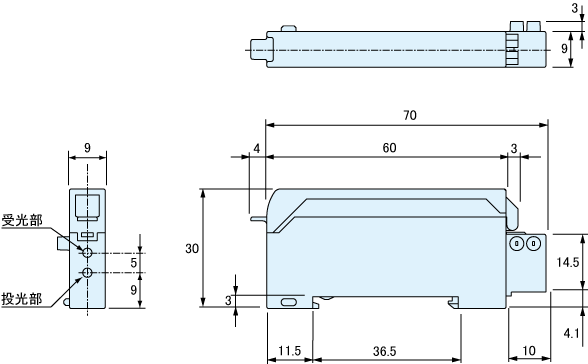

外形寸法図
アンプユニット

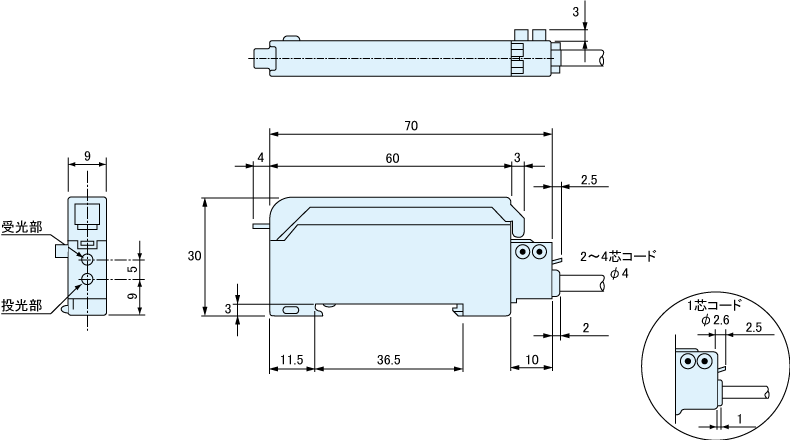

専用コネクタコード装着図
回路図/接続方法

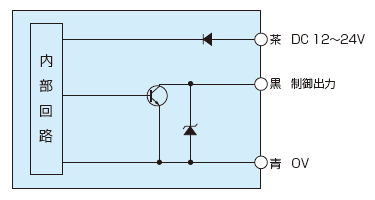

NPN 出力
F70ARK
F70AGK
F70ABK
F70AWK

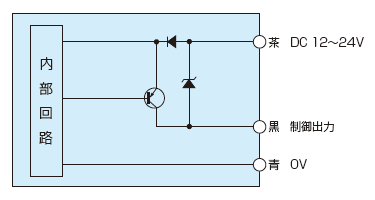

PNP 出力
F70ARKPN
F70AGKPN
F70ABKPN
F70AWKPN
負荷短絡や過負荷状態になりますと出力トランジスタがOFFになります。
負荷の状況をご確認の上、電源を再投入してください。
接続図
- 省配線接続のため、別売の専用コネクタコードを使用してください。
- コネクタコードの取り付けや取り外しはアンプユニットをスライドさせなくても、連結した状態で操作ができます。
オプション

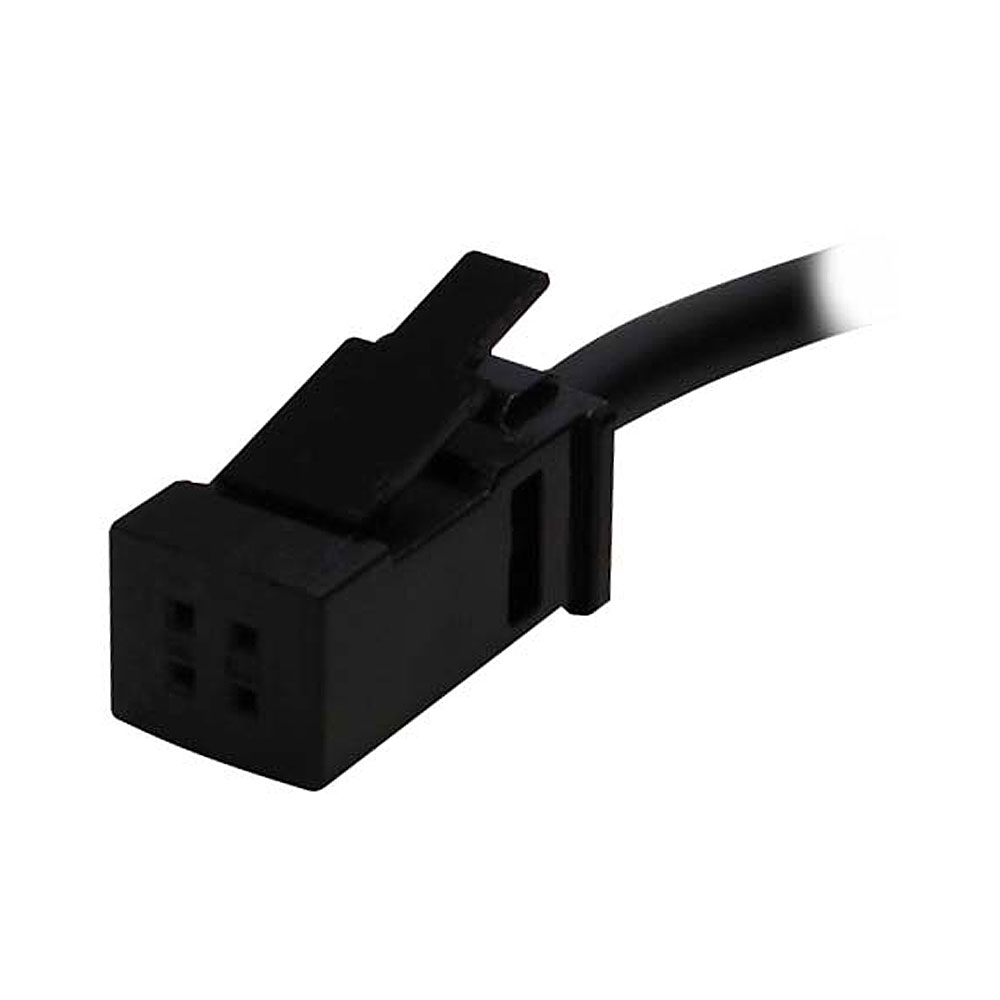

コネクタ付コード
| 専用コネクタコードF7K-4 |
|
||||||||||||||
| 専用コネクタコードF7K-3 |
|
||||||||||||||
| 専用コネクタコードF7K-2 |
|
||||||||||||||
| 専用コネクタコードF7K-1 |
|
