US-T04AN
継ぎ目検出用超音波センサ

  • 薄いフィルムや連続包装の小袋の継ぎ目などを安定検出!
    • 装置組込みに最適なアンプ内蔵形アナログセンサ!
    • 小型M18シリンダ形状採用!
    • 色・デザイン・光沢の影響を受けない超音波方式!
    • 高速応答の為、小さな継ぎ目も検出可能!
規格・検定
  • CE マーク
ダウンロード

US-T04AN ラインナップ

形式 種類・用途 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 応答時間(ms) 接続方式 価格(¥)
US-T04AN
仕様を見る
超音波 DC24V 透過形 20 ~ 60 アナログ 3 コード引出し式 70,000

特長

装置組込みに最適なアンプ内蔵形超音波センサ

小型M18 シリンダ形状採用! !

投音器から受音器に発する超音波信号の強度を正確に判別することにより、検出ワークの色・デザイン・光沢の有無に関係なく、安定した検出が可能です。

6つの特長

■ 安定検出-Stable detection- ■ 多重反射-Multiple reflection- ■ 高速応答-Rapid responce-
安定検出 多重反射 高速応答

超音波方式の為、包材の色・デザイン・光沢の影響を受けません。

多重反射の影響を極力少なくすることにより、装置内の狭小部に設置しても安定した検出が可能。

応答時間3ms以下の高速応答のため、横シール・縦シールと呼ばれる幅の小さな継ぎ目も検出可能。

■ 簡単設定-Easy setup- ■ 錆びにくいRust resistant- ■ 変換-Output conversion-
簡単設定 錆びにくい 変換

ボタンを1回押すだけで、最適感度に簡単に設定する『ワンタッチティーチング方式』。

錆びにくいステンレス製ボディを採用しており、衛生管理が厳しい食品機械に使用可能。
※オプションでSUSナットも用意しております。

コンパレータ(DMC-A4A)を使用することで、センサからのアナログ入力を最大4つのON/OFF出力に変換。
電圧変化による検出状態を確認することができます。

薄いフィルムの継ぎ目や、 幅の小さな連続包装のシール部が検出できる

■ 検出原理-Detection theory-
検出原理

小袋のシール部分と袋部分での音波入音量を高速演算処理し、
その音波入音量の強弱に応じてアナログ出力します。

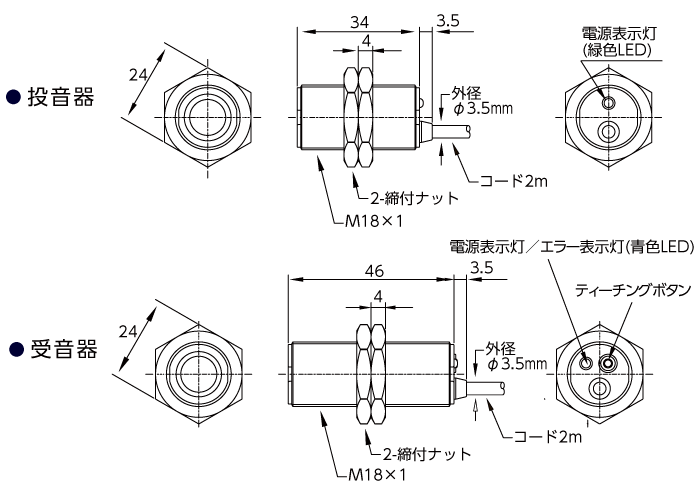

外形寸法図

US-T04AN

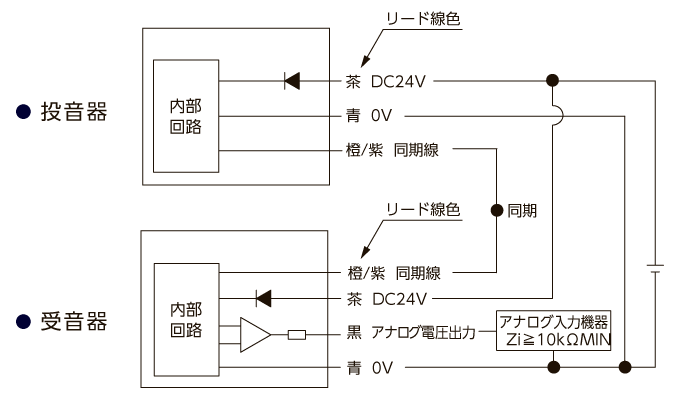

回路図/接続方法

接続方法

本製品は、同じシリアルNoの投音器と受音器の組み合わせで調整しています。

包装・食品・薬品

横シール部の検出

横シール部の検出

包装・食品・薬品

包装のカウント

包装のカウント

包装・食品・薬品

小袋とシール部分を検出

継ぎ目検出用超音波センサで小袋とシール部分を検出。

オプション

ナット

オプション写真

US-N2

種類 SUS製ナット(2個)
※ 1 セット4 ヶ必要です。
価格(¥) 2,000
