GRシリーズ
LED式マークセンサ

GRシリーズ

LED 方式の汎用タイプ
- 完全樹脂充填方式の採用により、設備機械と共に水洗いが可能なIP67 をラクにクリアしています。
- 紫外LED 方式ルミネッセンスマークセンサ。
  形式：GR12UVS
  隠しマーク、蛍光マーク検出に最適です。

規格・検定

ダウンロード

ラインナップ
外形寸法図
回路図/接続方法

GRシリーズラインナップ

型式	操作電源	検出方式	検出距離min（mm）	検出距離（mm）	出力モード	動作モード	光源	保護構造	接続方式	種類	用途	標準価格（￥）	ダウンロード
GR12RSN	DC12～24V	限定反射形		12.00	NPN	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	17,000
GR12RSN-PN	DC12～24V	限定反射形		12.00	PNP	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	17,000
GR12RN	DC12～24V	限定反射形		12.00	NPN	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	16,500
GR12RN-PN	DC12～24V	限定反射形		12.00	PNP	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	16,500
GR12GSN	DC12～24V	限定反射形		12.00	NPN	ダークオンライトオン	緑色LED	IP67	コード引出し式	マーク検出	食品・薬品	17,000
GR12GSN-PN	DC12～24V	限定反射形		12.00	PNP	ダークオンライトオン	緑色LED	IP67	コード引出し式	マーク検出	食品・薬品	17,000
GR12GN	DC12～24V	限定反射形		12.00	NPN	ダークオンライトオン	緑色LED	IP67	コード引出し式	マーク検出	食品・薬品	16,500
GR12GN-PN	DC12～24V	限定反射形		12.00	PNP	ダークオンライトオン	緑色LED	IP67	コード引出し式	マーク検出	食品・薬品	16,500
GR12BSN	DC12～24V	限定反射形		12.00	NPN	ダークオンライトオン	青色LED	IP67	コード引出し式	マーク検出	食品・薬品	17,000
GR12BSN-PN	DC12～24V	限定反射形		12.00	PNP	ダークオンライトオン	青色LED	IP67	コード引出し式	マーク検出	食品・薬品	17,000
GR40RN	DC12～24V	限定反射形	20.00	70.00	NPN	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	17,500
GR40RN-PN	DC12～24V	限定反射形	20.00	70.00	PNP	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	17,500
GR60RN	DC12～24V	限定反射形	30.00	90.00	NPN	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	18,000
GR60RN-PN	DC12～24V	限定反射形	30.00	90.00	PNP	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	18,000
GR100R	DC12～24V	限定反射形	30.00	120.00	NPN	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	18,000
GR100RPN	DC12～24V	限定反射形	30.00	120.00	PNP	ダークオンライトオン	赤色LED	IP67	コード引出し式	マーク検出	食品・薬品	18,000

外形寸法図

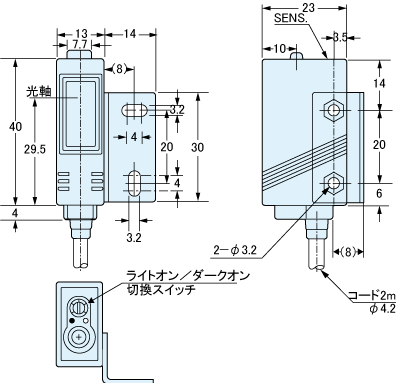

サイドオンタイプ
GR12RSN GR40RN
GR12GSN GR60RN
GR12BSN
GR12WSN

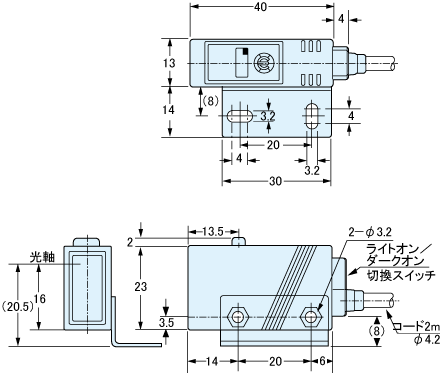

ヘッドオンタイプ
GR12RN
GR12GN

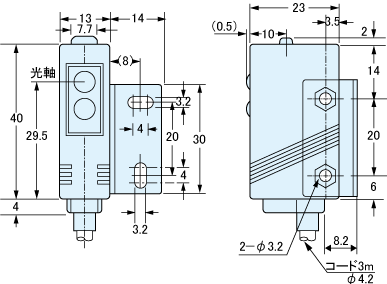

GR12UVS

回路図/接続方法

NPN出力

PNP出力

負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
