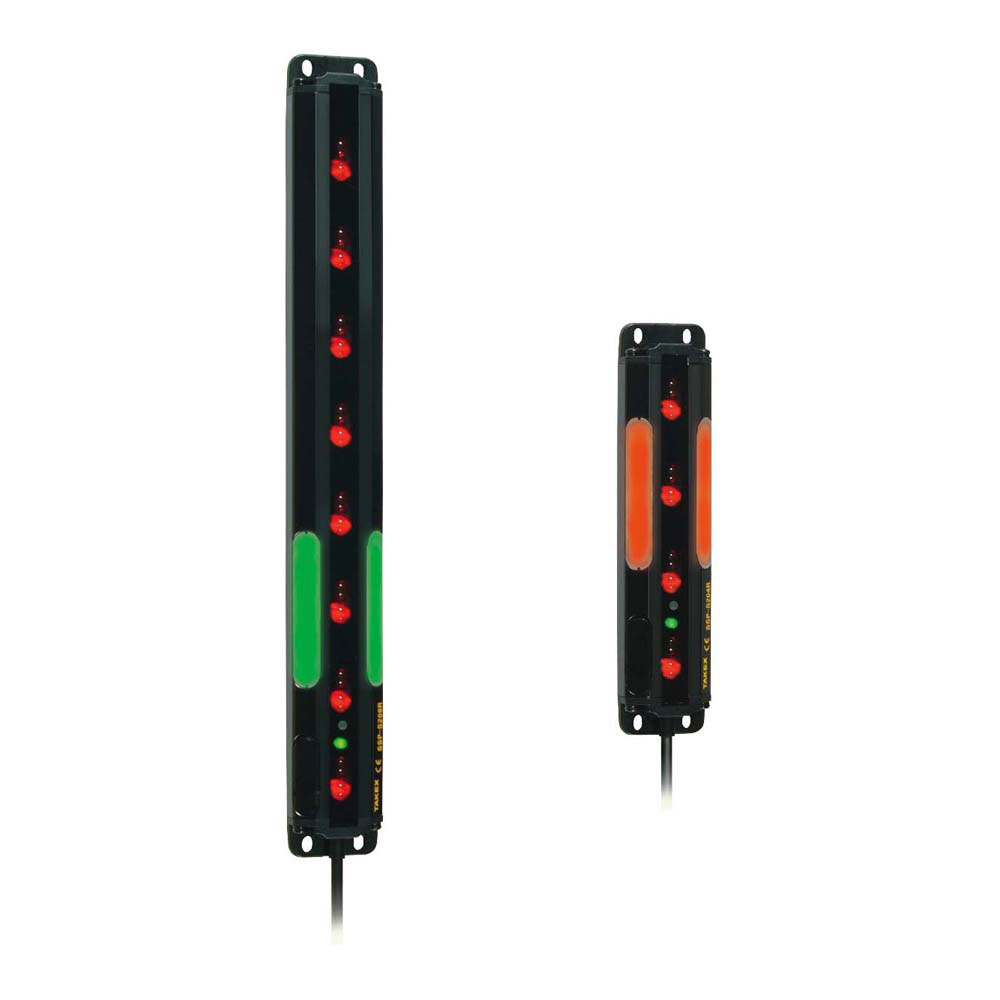

SSP-S200シリーズ
反射形ピッキング用 ワイドエリアセンサ

  • リフレクタ形と拡散反射形方式(国内初)
    内蔵スイッチによって、リフレクタ形と拡散反射形を切り換えることができます。使用する検出距離によって、リフレクタ形と拡散反射形を選択できます。
  • 堅牢な金属ケースで、わずか13㎜の超薄形
    金属ケースを採用し、取り出し中の部品が当たっても安心です。また、作業の邪魔にならない省スペースを実現しました。
  • 見やすい大型作業表示灯(JOBライト)
    本体側面に、高輝度の緑色LEDの視認性にすぐれた大型の作業表示灯を2連装備しています。
  • NPN/PNP兼用
    センサの内部スイッチで、NPN/PNPの出力が切り換えられ、センサの製品在庫に大きく貢献します。
  • 作業間違い表示灯装備(FAULTライト)
    作業者が間違った部品を取り出そうとすると、作業間違い表示灯(赤色表示灯)を点灯させて、作業者に作業間違いであることを知らせます。
  • 自動初期設定機能付き
    リフレクタ形または拡散反射形を選択し電源を投入すると、自動初期設定機能により最適な感度に設定します。
規格・検定
  • CE マーク
  • cULTus LISTEDマーク
ダウンロード

SSP-S200シリーズ ラインナップ

型式 種類 検出方式 検出距離min(mm) 検出距離(mm) 検出物体径(φmm) 光軸ピッチ(mm) 検出幅(mm) 出力モード 標準価格(¥) ダウンロード
SSP-S204R
仕様を見る
ピッキングセンサ リフレクタ形
反射形
700 2000 80.0 100 NPN
PNP
25000
SSP-S208R
仕様を見る
ピッキングセンサ リフレクタ形
反射形
700 2000 80.0 225 NPN
PNP
35000
SSP-S204R-PJ
仕様を見る
ピッキングセンサ リフレクタ形
反射形
700 2000 80.0 100 NPN
PNP
SSP-S208R-PJ
仕様を見る
ピッキングセンサ リフレクタ形
反射形
700 2000 80.0 225 NPN
PNP
36000

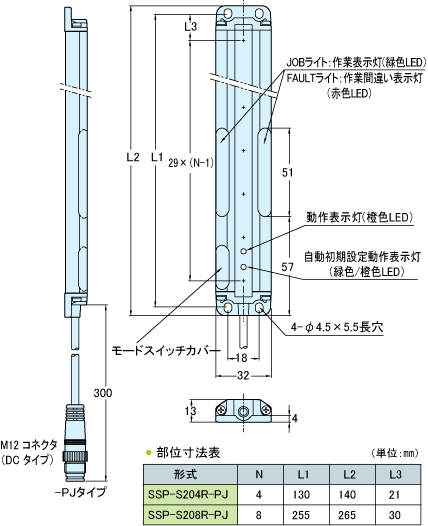

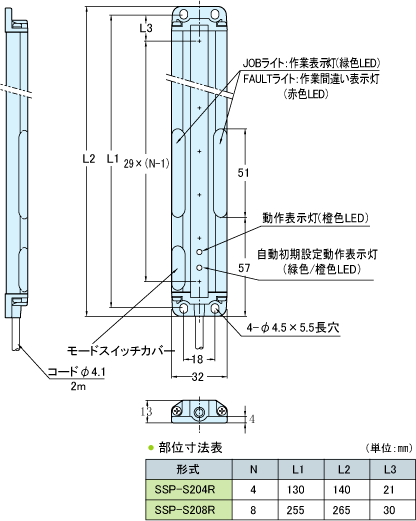

外形寸法図

SSP-S204R
SSP-S208R

SSP-S204R-PJ
SSP-S208R-PJ

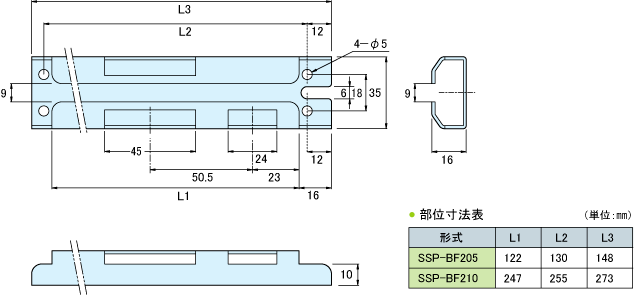

保護カバー
SSP-BF

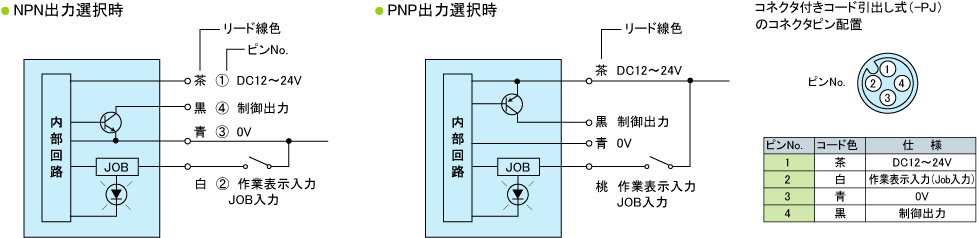

回路図/接続方法

コード引出し式

コネクタ付きコード引出し式(-PJ)

接続方法

  • コード延長について
    配線を延長する場合は、0.5mm^2以上のコードを使用してください。配線の延長は投・受光器各々100m 以内としてください。

オプション

取付金具

オプション写真

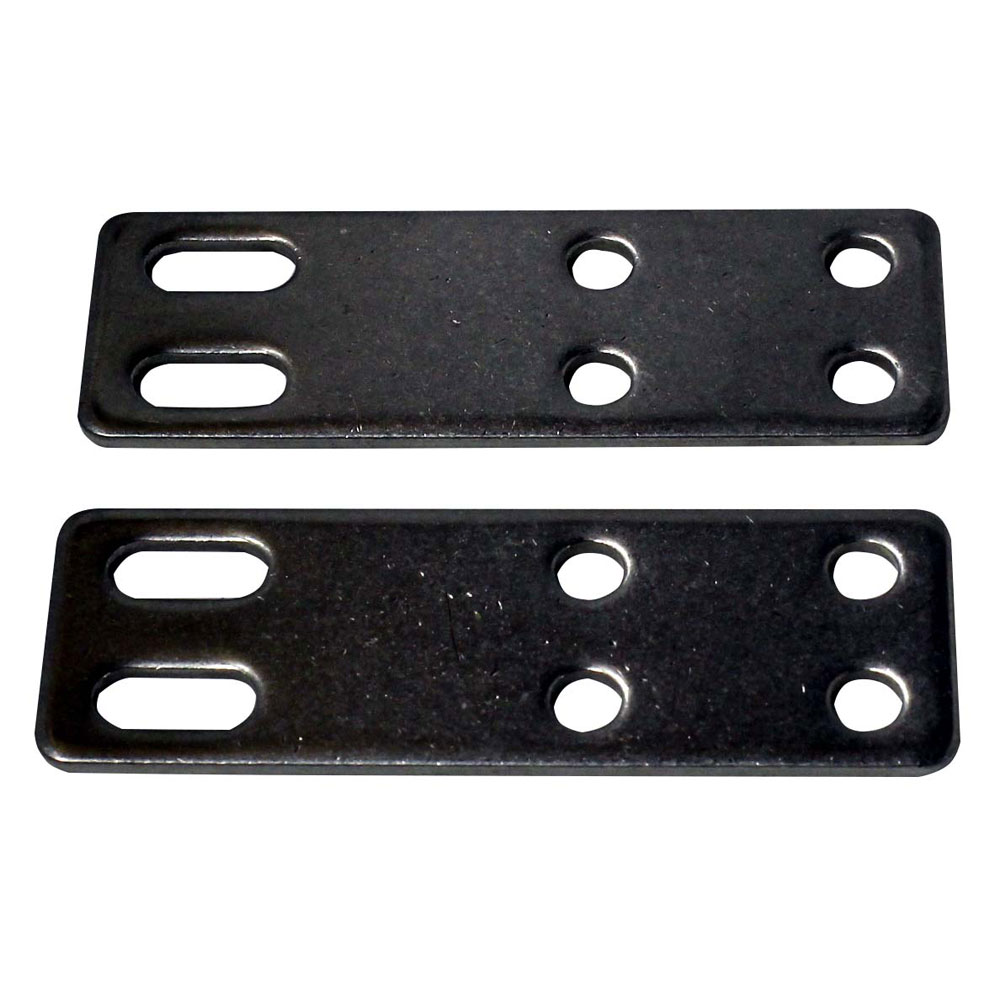

専用取付金具SSP-B1

dimLink
種類 専用取付金具
形状 平板タイプ
備考 取付金具 2 ケ1 組
(M4X12 ワッシャ付きセムスねじ及びナット)
投・受光器1 セットで2 組必要です。
標準価格(¥) 530
オプション写真

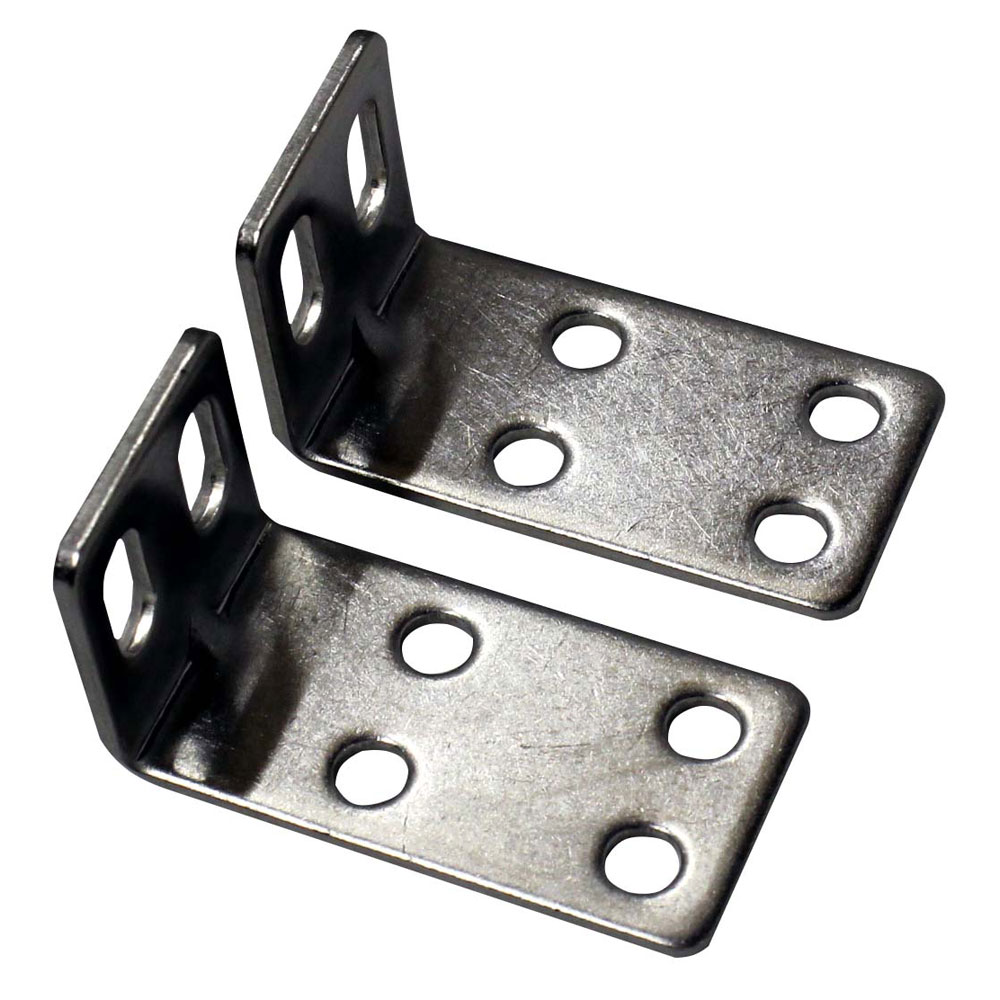

専用取付金具SSP-B2

dimLink
種類 専用取付金具
形状 L板タイプ
備考 取付金具 2 ケ1 組
(M4X12 ワッシャ付きセムスねじ及びナット)
投・受光器1 セットで2 組必要です。
標準価格(¥) 530

コネクタ付コード

オプション写真

コネクタ付き接続コードFAC-D4R2S

dimLink
種類 コネクタ付コード(ストレート形)
適合機種 コネクタ式の全機種
内容 M12 外径φ6mm
コード0.3mm2 X 4 芯 2m(外皮:黒色)
(投・受光器にご使用の場合は、2本必要です。)
コード長 2m
標準価格(¥) 2,100/1本
オプション写真

コネクタ付き接続コードFAC-D4R2L

dimLink
種類 コネクタ付コード(アングル形)
適合機種 コネクタ式の全機種
内容 M12 外径φ6mm
コード0.3mm2 X 4 芯 2m(外皮:黒色)
(投・受光器にご使用の場合は、2本必要です。)
コード長 2m
標準価格(¥) 2,100/1本
オプション写真

コネクタ付き接続コードFAC-D4R5S

dimLink
種類 コネクタ付コード(ストレート形)
適合機種 コネクタ式の全機種
内容 M12 外径φ6mm
コード0.3mm2 X 4 芯 5m(外皮:黒色)
(投・受光器にご使用の場合は、2本必要です。)
コード長 5m
標準価格(¥) 2,700/1本
オプション写真

コネクタ付き接続コードFAC-D4R5L

dimLink
種類 コネクタ付コード(アングル形)
適合機種 コネクタ式の全機種
内容 M12 外径φ6mm
コード0.3mm2 X 4 芯 5m(外皮:黒色)
(投・受光器にご使用の場合は、2本必要です。)
コード長 5m
標準価格(¥) 2,700/1本

保護カバー

オプション写真

保護カバーSSP-BF205

dimLink
種類 保護カバー
備考 投・受光器1 セットで2個必要です。
標準価格(¥) 2,000
オプション写真

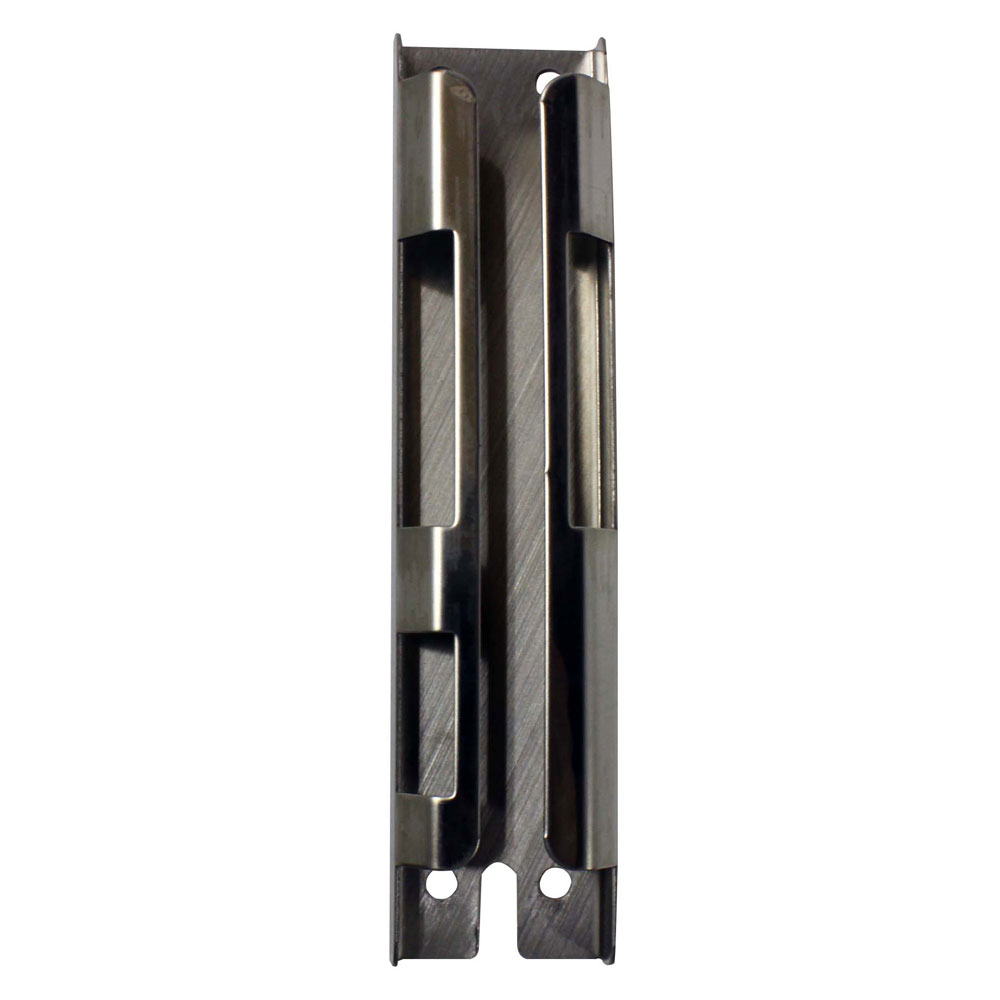

保護カバーSSP-BF210

dimLink
種類 保護カバー
備考 投・受光器1 セットで2個必要です。
標準価格(¥) 2,900

リフレクタ

オプション写真

リフレクタS-SSP120

dimLink
種類 リフレクタ
備考 裏面接着テープ付き、切断可能
価格(¥) 1,000
オプション写真

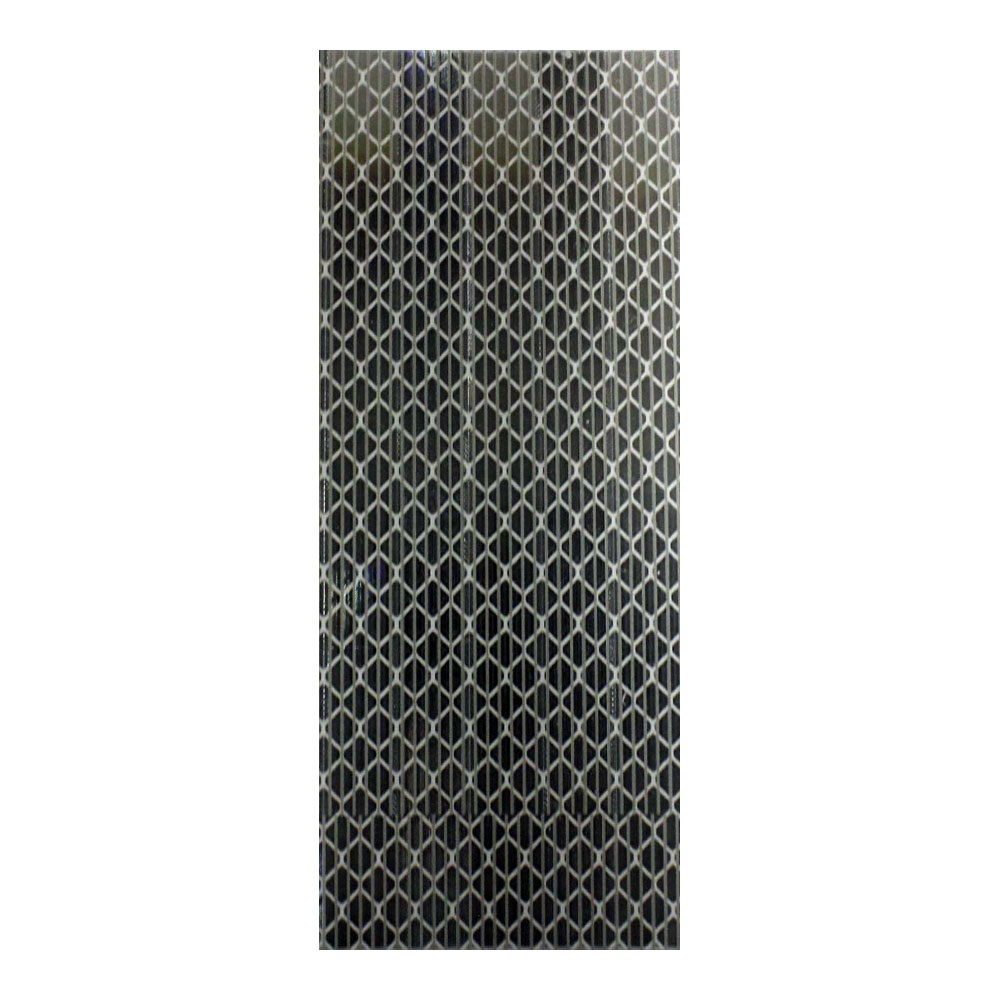

リフレクタS-SSP245

dimLink
種類 リフレクタ
備考 裏面接着テープ付き、切断可能
標準価格(¥) 2,000

取付金具

オプション写真

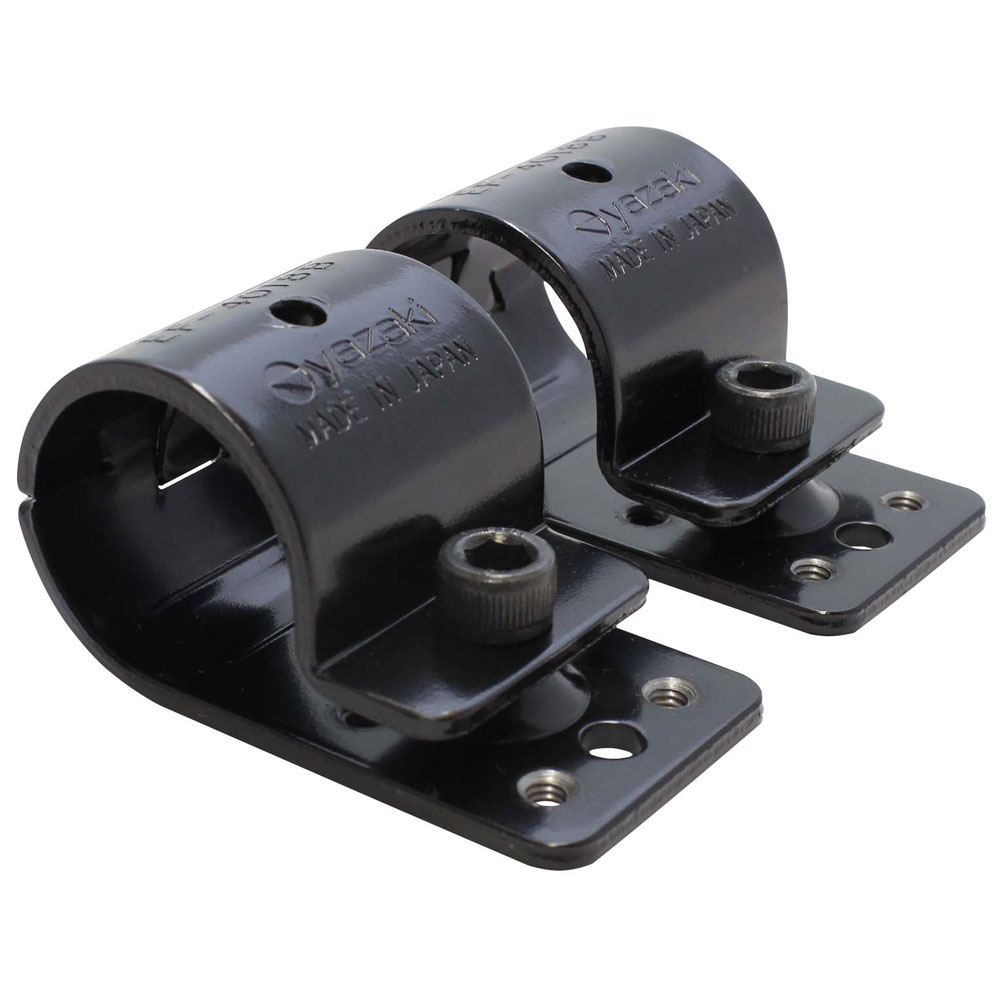

取付金具SSP-BR1

dimLink
種類 取付金具
備考 投・受光器1 セットで2 組必要です。
標準価格(¥) 4,800
オプション写真

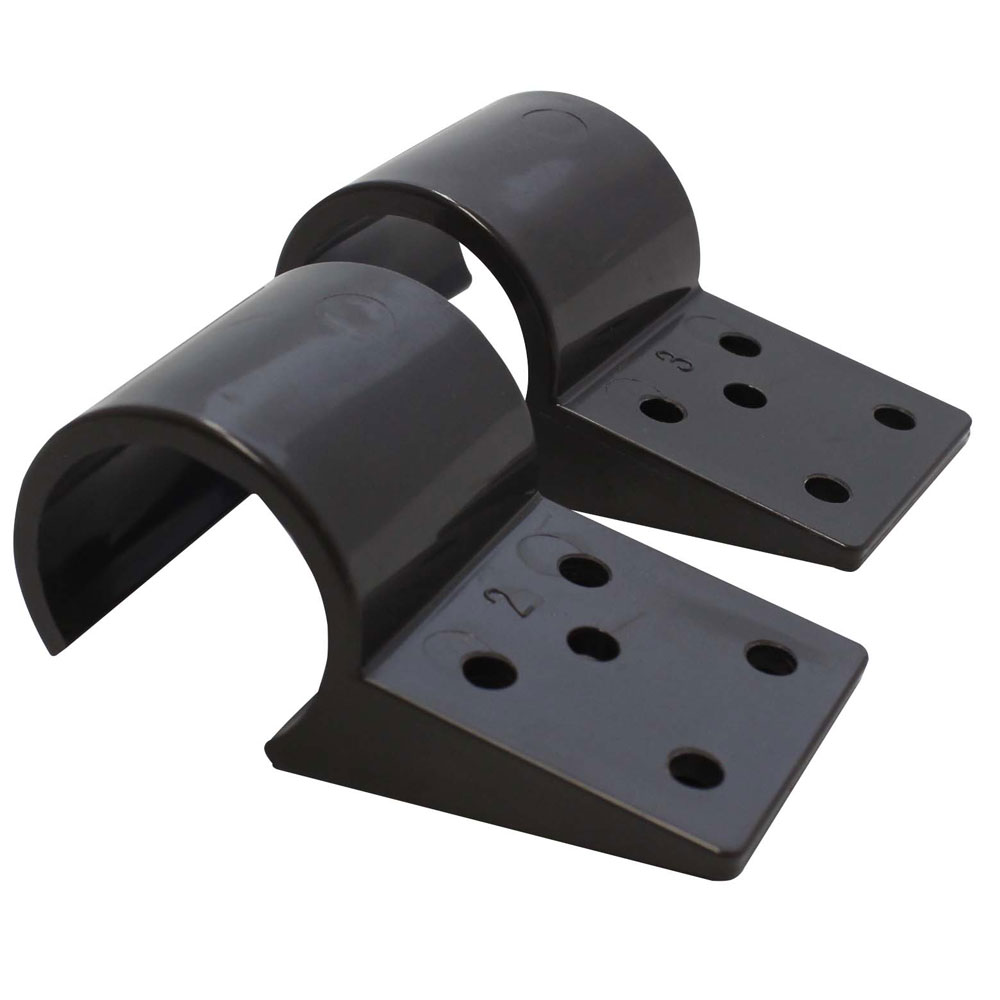

取付金具SSP-BR2

dimLink
種類 取付金具
備考 投・受光器1 セットで2 組必要です。
標準価格(¥) 1,600
