ESNシリーズ
超薄形 ワイドエリアセンサ

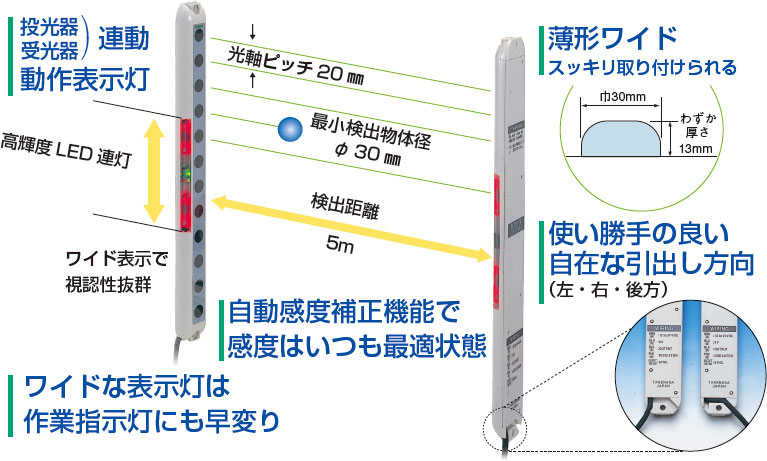

- 超薄形サイズ
13 ㎜の超薄型、幅30mmのスリムタイプで作業の邪魔になりません。 - 高輝度赤色LED を採用
動作表示灯は高輝度LED 連灯の大表示で視認性が抜群です。動作表示灯は、作業指示灯としても使用可能。 - 最小検出物体径φ30 ㎜を実現
- 自動感度補整機能を内蔵
- 相互干渉防止機能を内蔵
2台の密着取り付けが可能ですから用途が広がります。
- 規格・検定
-
- ダウンロード
-
-
ESNシリーズ ラインナップ
| 型式 | 種類 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 検出物体径(φmm) | 光軸ピッチ(mm) | 検出幅(mm) | 出力モード | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|
ESN-T8
|
ワイドエリアセンサ | 透過形 | 5000 | 30.0 | 20.0 | 140 | NPN | 39,000 | ||
|
ESN-T8PN
|
ワイドエリアセンサ | 透過形 | 5000 | 30.0 | 20.0 | 140 | PNP | 39,000 | ||
|
ESN-T12
|
ワイドエリアセンサ | 透過形 | 5000 | 30.0 | 20.0 | 220 | NPN | 49,000 | ||
|
ESN-T12PN
|
ワイドエリアセンサ | 透過形 | 5000 | 30.0 | 20.0 | 220 | PNP | 49,000 | ||
|
ESN-T16
|
ワイドエリアセンサ | 透過形 | 5000 | 30.0 | 20.0 | 300 | NPN | 59,000 | ||
|
ESN-T16PN
|
ワイドエリアセンサ | 透過形 | 5000 | 30.0 | 20.0 | 300 | PNP | 59,000 | ||
|
ESN-T20
|
ワイドエリアセンサ | 透過形 | 5000 | 30.0 | 20.0 | 380 | NPN | 69,000 | ||
|
ESN-T20PN
|
ワイドエリアセンサ | 透過形 | 5000 | 30.0 | 20.0 | 380 | PNP | 69,000 |
特長

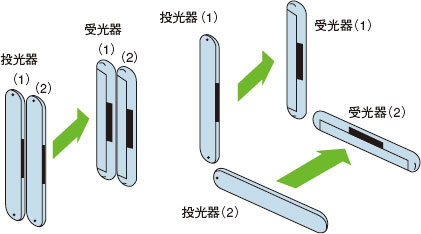

2組のセンサを接近・対向設置しても相互干渉しません

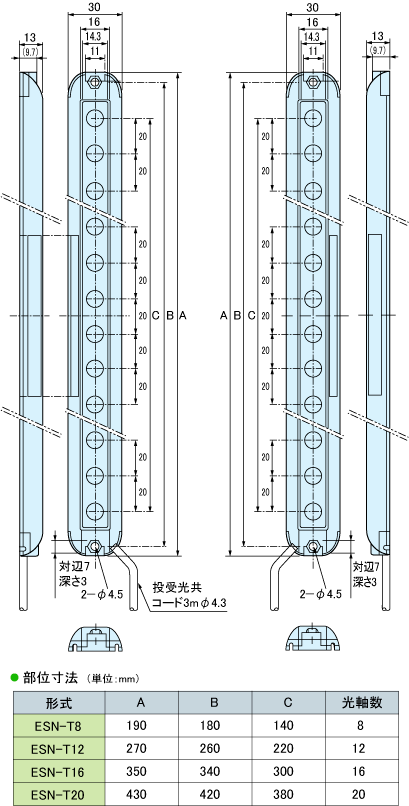

外形寸法図

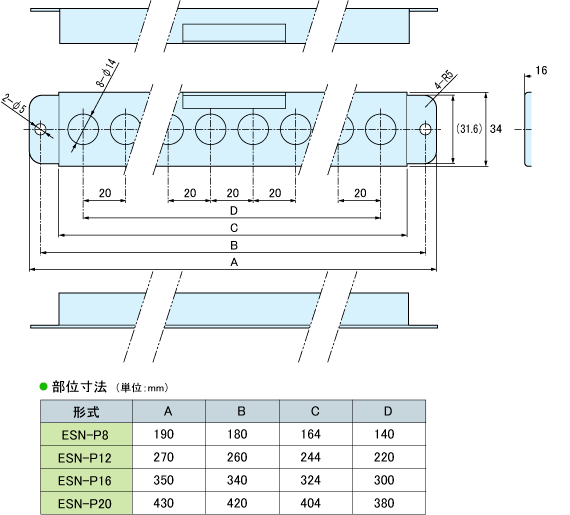

専用保護カバー
取付金具形式ES-BF 装着図
取付金具形式ES-BL 装着図
回路図/接続方法

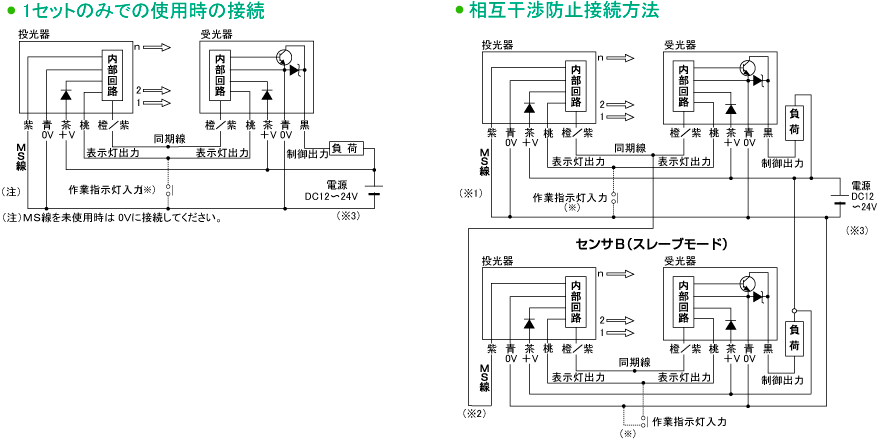

NPN出力
- 負荷短路や過負荷状態になりますと、出力トランジスタがOFF になります。
負荷の状況をご確認の上、電源を再投入してください。

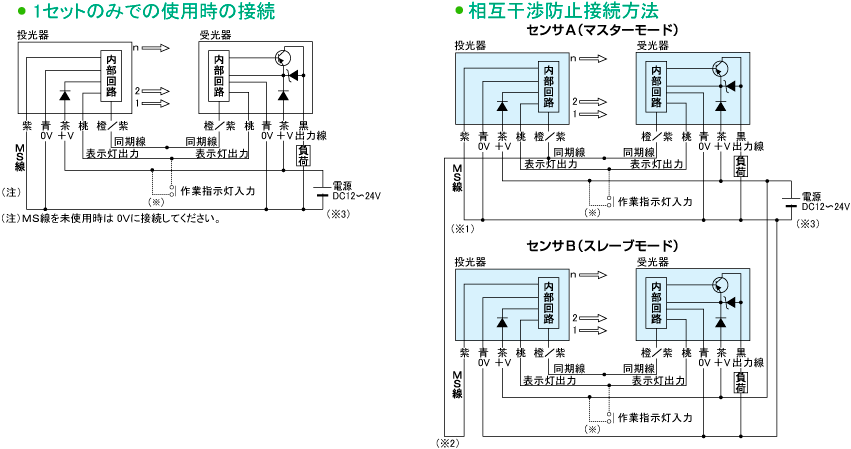

PNP出力
- （※1）2組のセンサのうち一方の投光器のMS線（紫）を電源線0V（青）に接続してください。この場合センサは、マスターモード（Ｍモード）動作となります。
- （※2）2組のセンサのうちもう一方の投光器のMS線（紫）は、反対側の同期線（橙／紫）に接続してください。この場合センサは、スレーブモード（Ｓモード）動作となります。
- （※3）投光器と受光器に、あるいはマスター器スレーブ器にそれぞれ別電源を使用する場合は、必ず0V（青）を共通にしてください。
- ※2組セットでお使いの場合、両方共にＭモード動作或いはＳモード動作とならないように配線してください。
- ※センサＡとセンサＢの同期線（橙／紫）を相互に接続しないでください。
