絶縁バリヤ
KFD2シリーズ

接地不要の絶縁タイプで施工が簡単

  • 無極性トランジスタ出力によりNPN / PNP入力機器に接続可能
  • センサの断線 / 短絡 検出機能搭載でメンテナンス時間短縮
  • 近接センサは、検出距離別に4種類をラインナップ
規格・検定
  • CE マーク
  • Exマーク
ダウンロード

絶縁バリヤ ラインナップ

形式 検出距離(mm) 外形寸法 チャンネル数 出力 防爆性能 ダウンロード
KFD2-SOT3-Ex1.LB
仕様を見る
1 無極性トランジスタ出力、異常出力 Ex nA [ia Ga] ⅡC T4 Gc
KFD2-SOT3-Ex2
仕様を見る
2 無極性トランジスタ出力 2系統 Ex nA [ia Ga] ⅡC T4 Gc

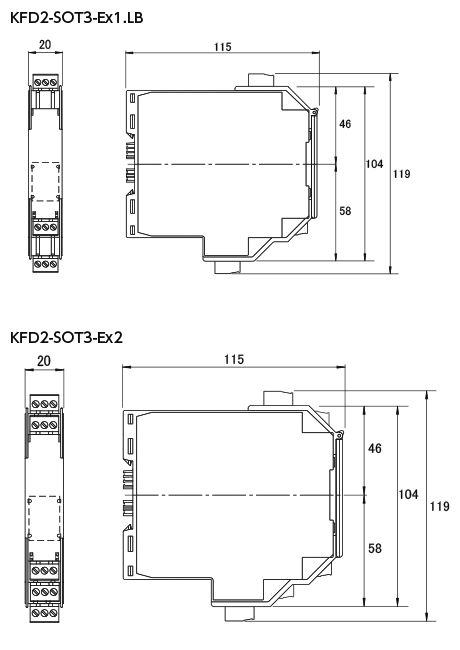

外形寸法図

絶縁バリヤ

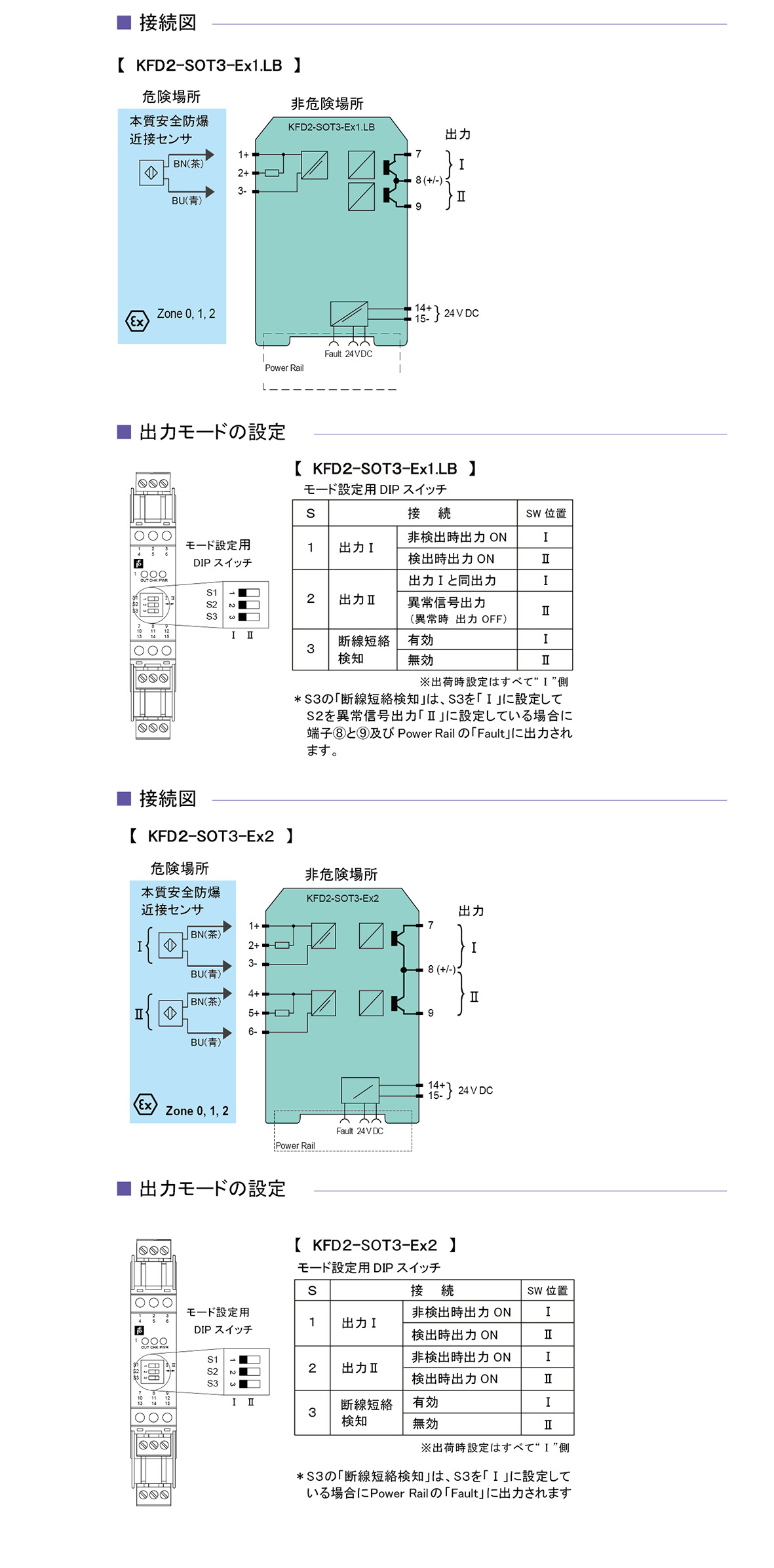

回路図/接続方法

絶縁バリヤ

オプション

給電モジュール

オプション写真

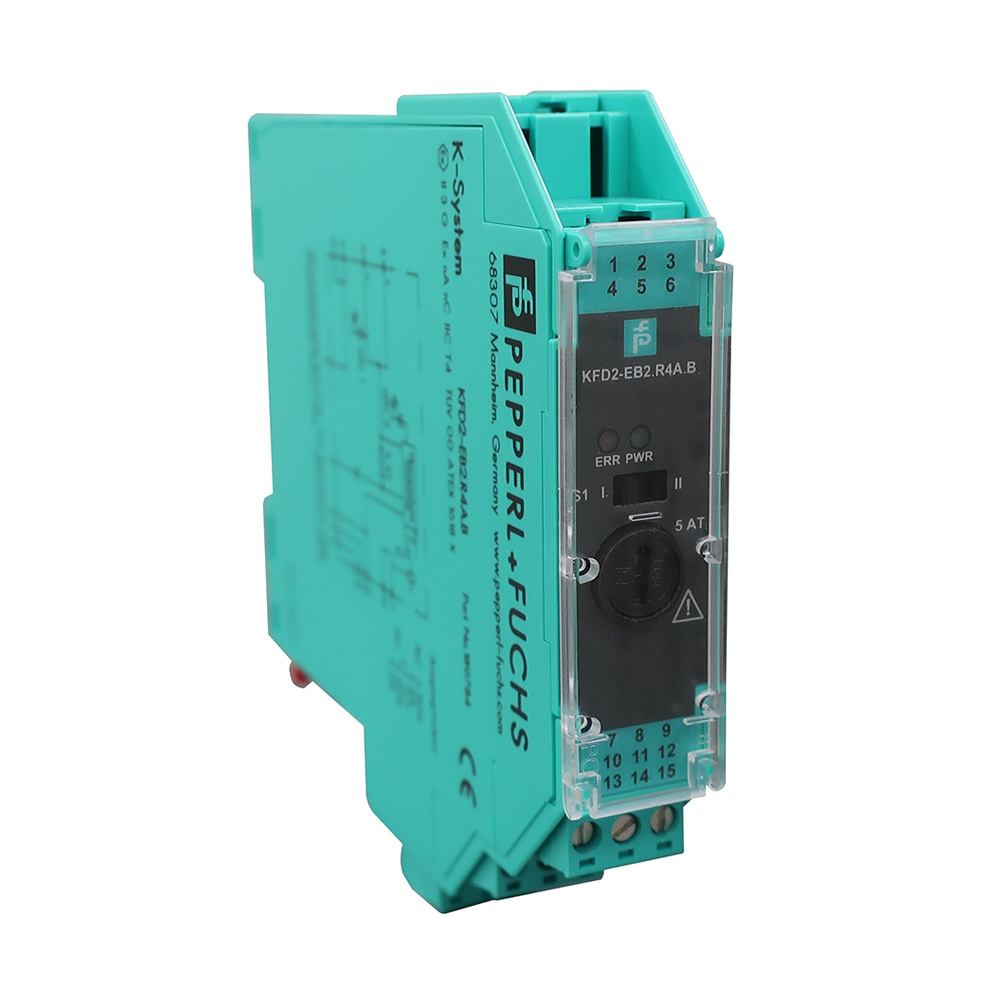

KFD2-EB2_R4A_B

dimLink
定格電圧 20~30 V DC
接続 パワーレール
出力電圧 24 V DC
異常信号 リレー出力:NO コンタクト
通電/非通電遅延 20 ms / 約 20 ms
表示 LED
操作/設定 DIPスイッチ
適合指令
Electromagnetic compatibility Directive 2014/30/EU EN 61326-1:2013 (industrial locations)
保護等級 IEC 60529:2001
周囲温度 -20 ~ 60 ℃ (-4 ~ 140 ℉)
保護等級 IP20
配線 ねじ式押締め端子
重量 約100g
寸法 20 x 119 x 115 mm (0.8 x 4.7 x 4.5 inch)、
ハウジング:Type B2
設置 35 mm DINレール(EN 60715:2001準拠)
国際認証
FM approval Control drawing 116-0160
IECEx approval IECEx UL 16.0051X
Approved for Ex nA nC IIC T4 Gc

ユニバーサルパワーレール

オプション写真

UPR-03

dimLink
定格電圧 24 V DC
定格電流 4 A
周囲温度 -20 ~ 60 ℃ (-4 ~ 140 ℉)
寸法 35 x 15 x 2000 mm (1.4 x 0.6 x 78.7 inch)
標準長 2 m (6 ft)
納入品目 ・DINレール UPR-MR
・インサート UPR-INS-03
・カバー UPR-COVER
・エンドキャップ UPR-E
オプションのアクセサリ ・エンドキャップ UPR-E
・絶縁スペーサー M-UPR
・DINレール UPR-MR
・インサート UPR-INS-03
・カバー UPR-COVER
オプション写真

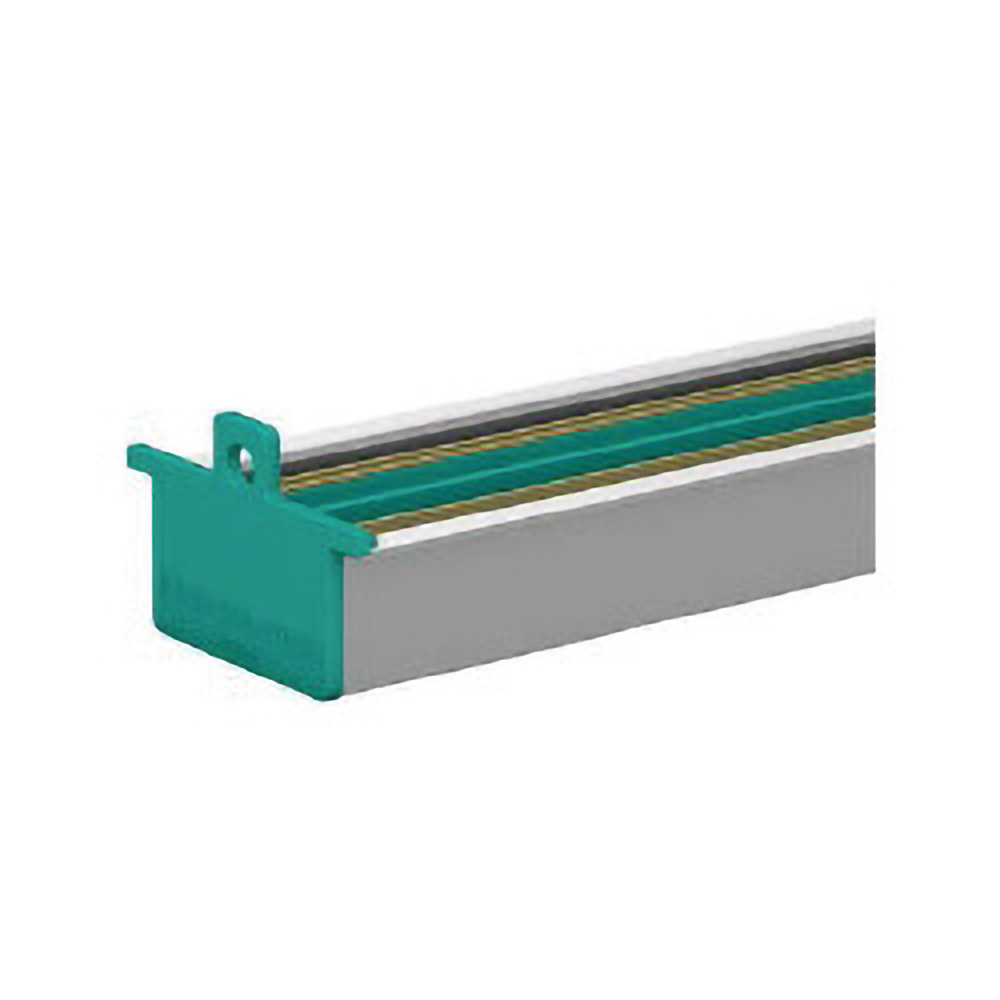

UPR-03-S

dimLink
定格電圧 24 V DC
定格電流 4 A
周囲温度 -20 ~ 60 ℃ (-4 ~ 140 ℉)
寸法 35 x 15 x 2000 mm (1.4 x 0.6 x 78.7 inch)
標準長 0.8 m (2.6 ft)
納入品目 ・DINレール UPR-MR
・インサート UPR-INS-03
・カバー UPR-COVER
・エンドキャップ UPR-E
オプションのアクセサリ ・エンドキャップ UPR-E
・絶縁スペーサー M-UPR
・DINレール UPR-MR
・インサート UPR-INS-03
・カバー UPR-COVER

エンドキャップ

オプション写真

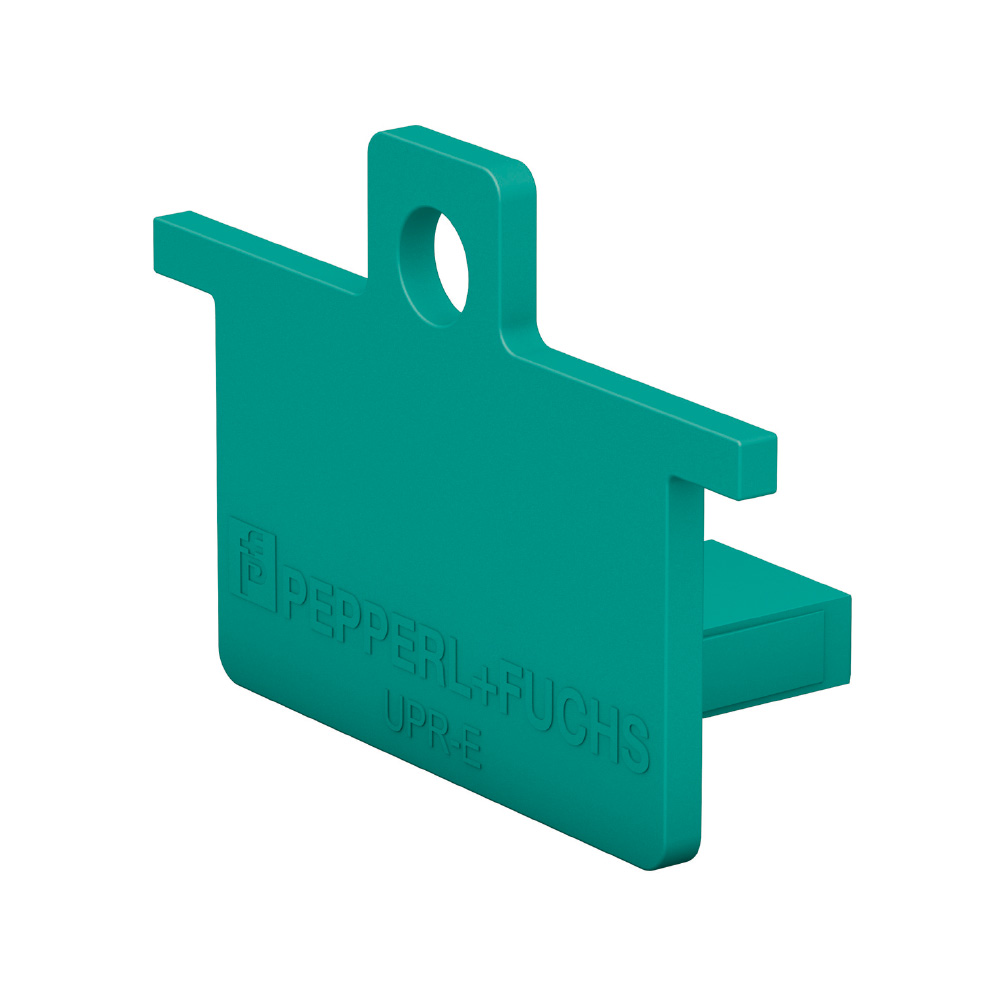

UPR-E

dimLink
Material Polycarbonate
Mass approx. 10 g
Dimensions 17 x 37 x 24 mm (0.67 x 1.46 x 0.95 inch)
Mounting on 35 mm DIN mounting rail acc. to EN 60715:2001
Packing unit 10 item(s)
