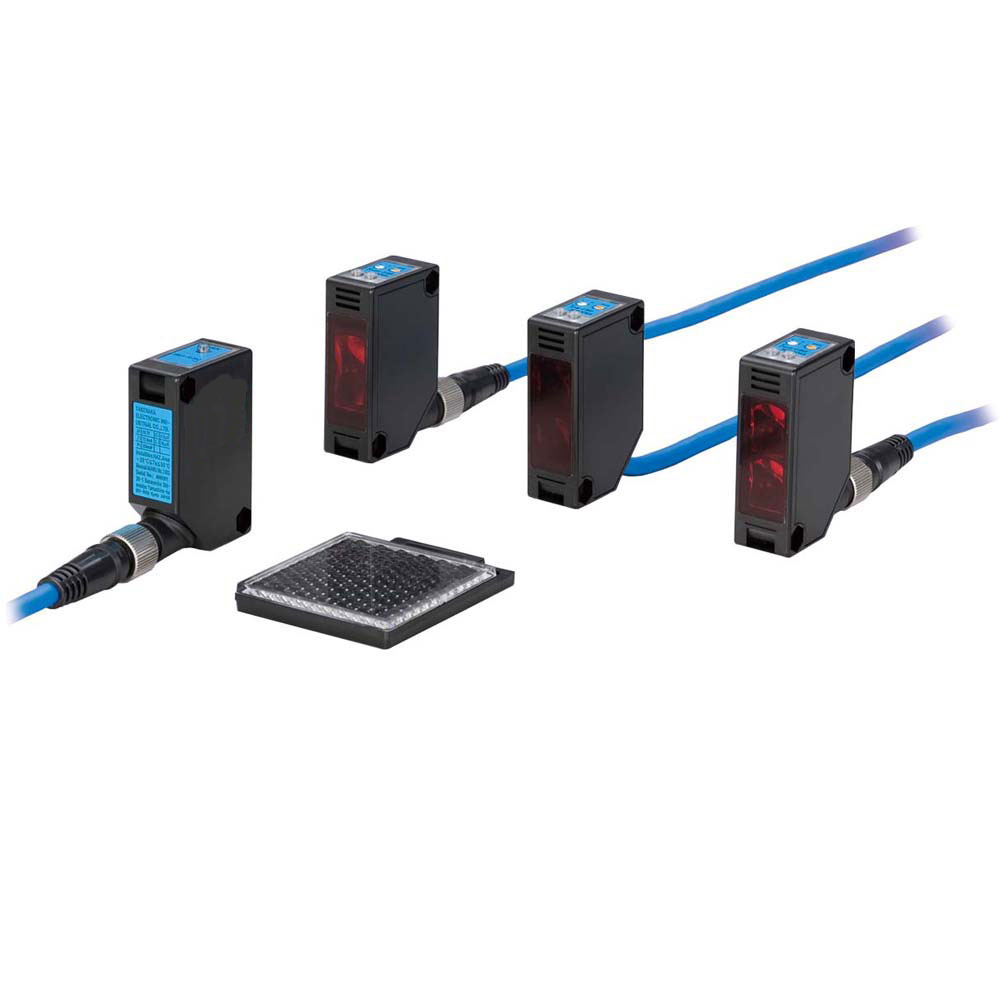

XNE2(KCS)シリーズ
バリヤ・センサ

  • バリヤ光電子センサのスタンダードタイプ
  • 長距離検出
    透過形で検出距離30m。利用範囲の広い汎用タイプ。(XNE2-T30/T30J)
  • 確実に検出
    鏡面体も確実に検出できる偏光リフレクタタイプをラインナップ。(XNE2-M10/M10J)
  • メンテナンス・配線に便利
    メンテナンス・配線に便利な90°可変コネクタタイプも用意。(-Jタイプ)
韓国産業安全公団(KOSHA)認証商品が加わり、韓国内でもご使用可能になりました。
KCS認証品は型式が異なり、型式末尾に(KCS)が付加されています。
また、同梱される取扱説明書は韓国語のみとなります。
ご注文の際は、KCS認証品とお伝えください。
ダウンロード

XNE2(KCS)シリーズ ラインナップ

型式 検出方式 検出距離 操作電源 一般回路側出力 チャンネル数 ダウンロード
XNE2-T30(KCS)
仕様を見る
透過形 30m
XNE2-T30J(KCS)
仕様を見る
透過形 30m
XNE2-M10(KCS)
仕様を見る
偏光リフレクタ形 0.3~7m(K-7)、0.2~10m(K-8)
XNE2-M10J(KCS)
仕様を見る
偏光リフレクタ形 0.3~7m(K-7)、0.2~10m(K-8)
XNE2-R10(KCS)
仕様を見る
拡散反射形 1m
XNE2-R10J(KCS)
仕様を見る
拡散反射形 1m

特長

TAKEXのバリヤ・センサ・システムは、特別危険箇所(ゾーン0)で使用できる「本質安全防爆構造」のバリエーションを豊富にラインナップ

防爆とは爆発を防止すること

石油精製、石油化学、化学合成プラントなどで可燃性ガスや、可燃性液体の蒸気が空気中に放置され、空気と混合すると燃発性のガスになります。
このガスが電気火花や高温度の物体などの点火源に触れると、爆発や火災が起きる可能性が高くなります。
このような危険場所では、使用する電気機器も爆発を防止する構造「防爆機器」を使用しなければなりません。

簡単な施工で、広範囲にわたる危険場所でも安全に使用できます

Easy ―簡単―
複雑な耐圧防爆工事は不要です。
さらに、新しいセンサ用の「TBDバリヤリレー」は絶縁形で、接地不要です
Extensive ―広範囲―
広範囲な爆発性ガスに対応していますので、
多くのガス雰囲気内(IIB T4)で使用することができます
Hazardous Area ―危険場所―
常に爆発の危険性がある場所(ゾーン0)でも、光電子センサや超音波センサが設置できます
Safety ―安全―
安全な回路構成及び、電気エネルギーレベルとなっていますので、
安心してご使用いただけます

危険場所について

■特別危険箇所(ゾーン0・0種)
爆発性雰囲気が通常の状態において、
連続して又は長時間、もしくは頻繁に存在する場所。
■第一類危険箇所(ゾーン1・1種)
通常の状態において、爆発性雰囲気をたびたび生成する可能性がある場所。
■第二類危険箇所(ゾーン2・2種)
通常の状態において、爆発性雰囲気を生成する可能性が低く、
また生成した場合でも短時間しか持続しない場所。

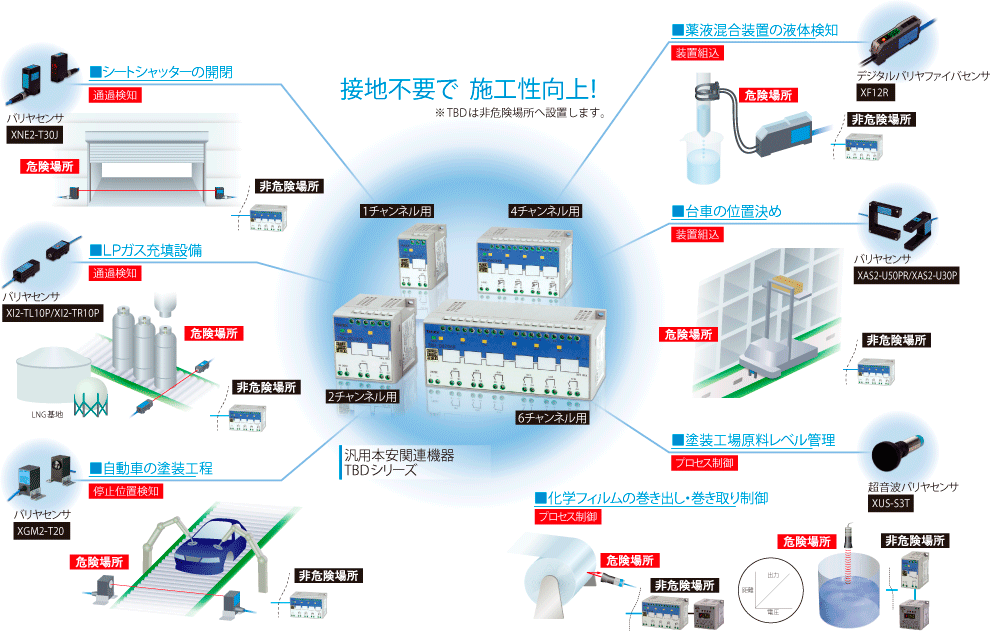

こんな場所でTAKEXの「バリヤ・センサ・システム」は活躍しています

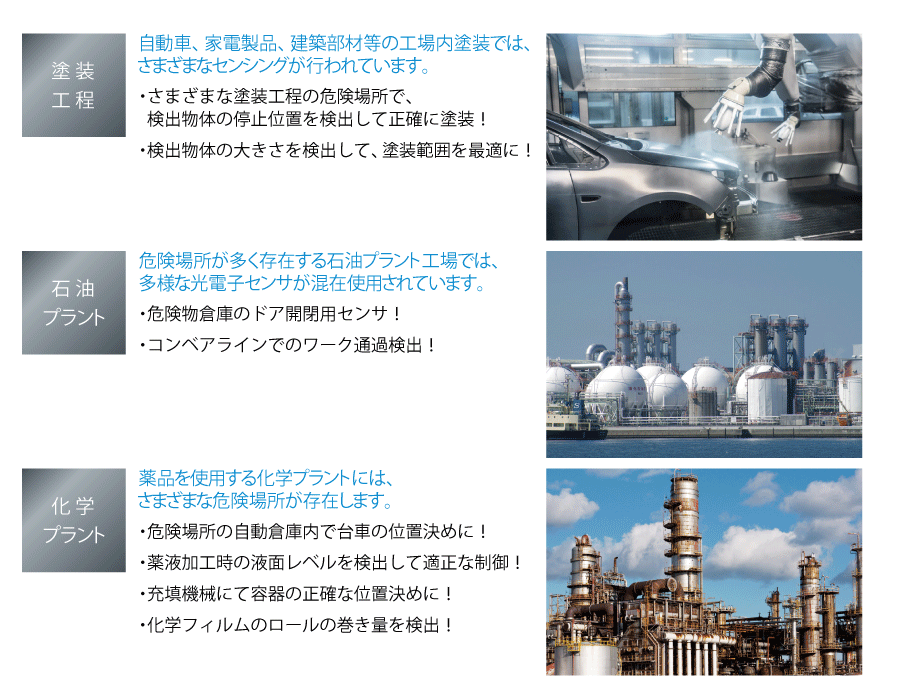

バリヤセンサアプリケーション

多様なセンサ群で、石油・ガス・電力エネルギー関連以外にも
製薬工場・化粧品・香料工場・塗装工場・電池製造工場など、さまざまな現場でご使用いただけます。

XUS-S3T, DMC-T4A, XGM2シリーズ, XI2シリーズは、KCS防爆認証商品ではありません。

外形寸法図

ケーブル引出し式

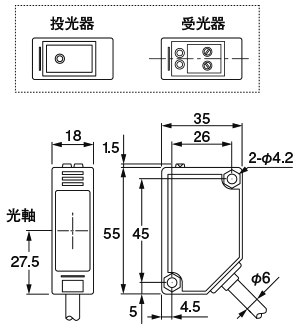

XNE2-T30(KCS)

ケーブル引出し式

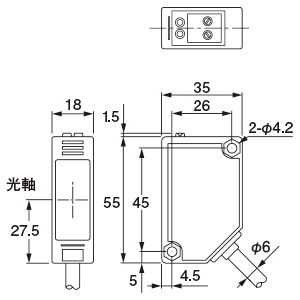

XNE2-R10(KCS)/XNE2-M10(KCS)

コネクタ式

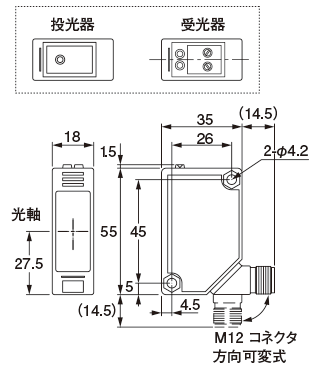

XNE2-T30J(KCS)

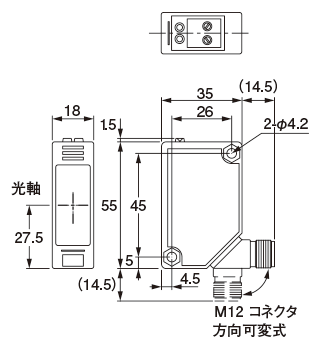

コネクタ式

XNE2-R10J(KCS)/XNE2-M10J(KCS)

回路図/接続方法

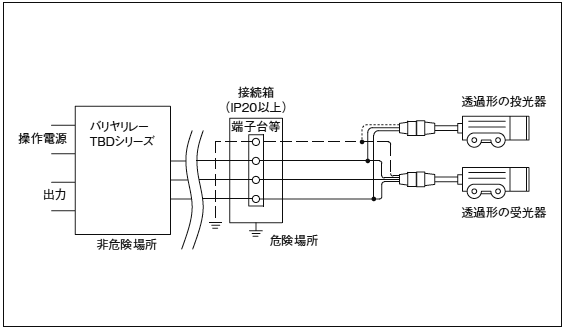

接続図

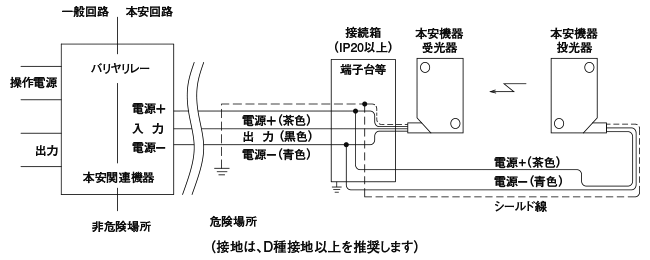

XNE2-T30(KCS)/XNE2-T30J(KCS)

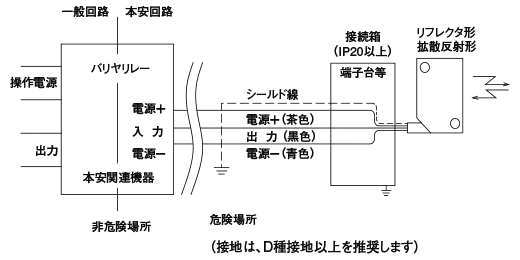

XNE2-M10(KCS)/XNE2-M10J(KCS)

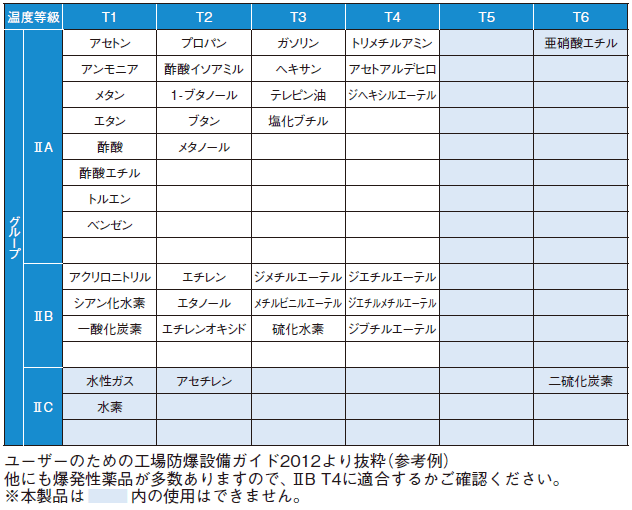

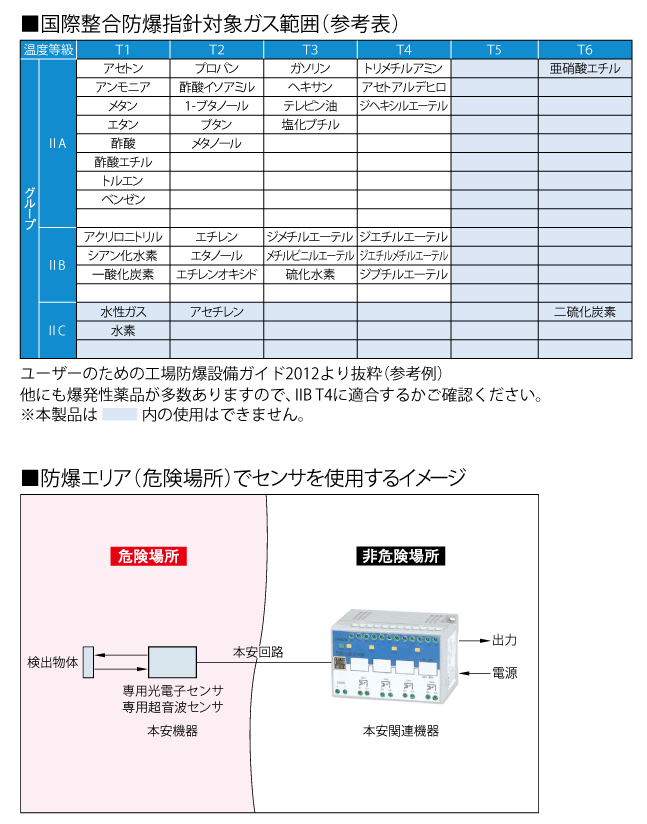

国際整合防爆指針対象ガス範囲(参考表)

センサ接続

●透過形バリヤセンサの投光器と受光器をバリヤリレーの1入力に対して、電源線+、−を並列接続できます。

本安関連機器に接続できる本安機器(光電子センサ、超音波センサ、スイッチ、その他各種センサ)

本安回路の配線

配線方法については、防爆に関する取扱説明書の使用上の注意事項もお読みください。
工場電気設備防爆指針(国際規格に整合した技術的基準対応2006)及びユーザーのための工場防爆電気設備ガイド(ガス防爆1994)を参考に配線してください。

使用電線と配線長

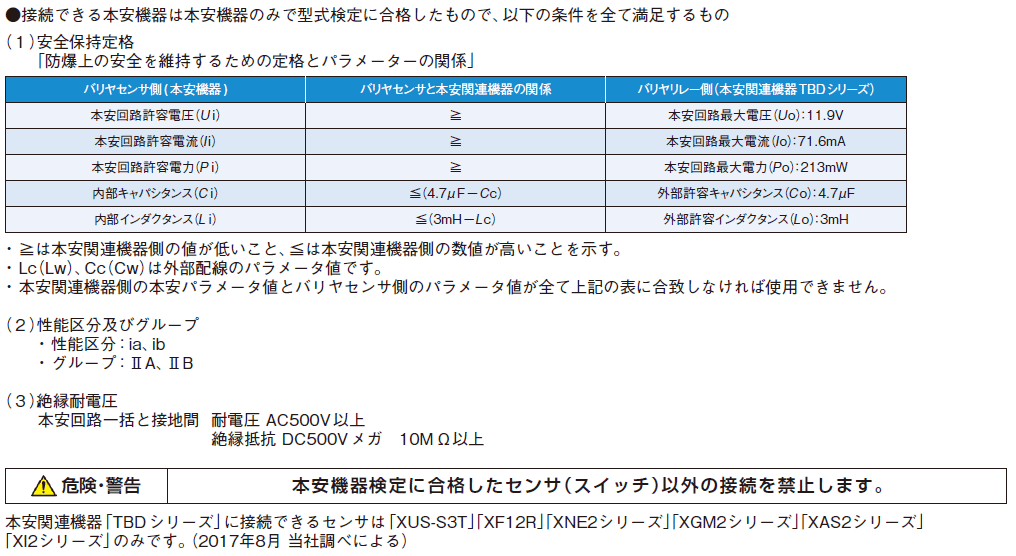

  • バリヤセンサの配線長は、上記の「防爆上の安全を維持するための定格とパラメーターの関係」の記述に従って行ってください。
  • 電線は、耐電圧AC500V以上の絶縁性能を有する電線で、導体断面積が0.5mm2以上の電線を使用してください。
配線方法
  • 本安回路の配線は、ケーブル配線で他の本安回路とは独立して布設してください。
  • 他の本安回路配線と電磁的及び静電的誘導を防止する為、シールド線を使用するか、別のダクトで配線してください。
端子接続(TBDシリーズをご使用の場合)
  • 端子の接続は、IP20を確保できるように行ってください。

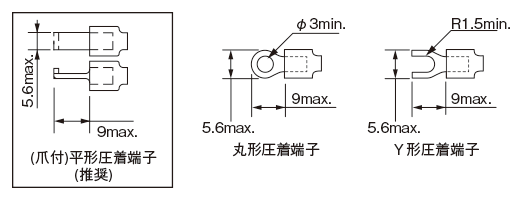

  • 圧着端子は、絶縁被覆付きのものを使用してください。
  • φ5.5mm以下のドライバを使用し、締め付けトルクは0.3N・mを厳守してください。
    締めすぎるとねじが破損する恐れがあります。

接続と分岐
  • 危険場所内で接続、分岐が避けられない場合は、特別危険箇所(ゾーン0)以外の第1類危険箇所(ゾーン1)または第2類危険箇所(ゾーン2)で、接続箱を使用して接続、分岐を行ってください。
  • IP20以上の接地された(D種以上を推奨)金属製接続箱内で、端子台を使用して中継、分岐することを推奨します。
  • 接続部分は、対接地間耐電圧AC500V以上の絶縁被覆をもつ圧着端子を使用してください。
  • 本安回路に電磁的・静電的誘導を防止するため、配線相互間を50mm以上離す、接地された金属板または隙間や穴の無い隔離板(ダクト)で配線相互を分離する、等の処置をしてください。
静電気の帯電防止
  • バリヤセンサの容器、ケーブルのシールド線は必ず接地してください。(接地は、D種以上を推奨)

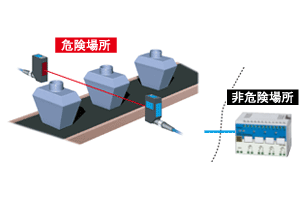

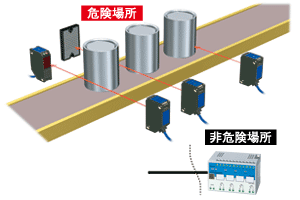

防爆現場でのワーク検出

危険場所で使用できるバリヤセンサシステムです。透過形、リフレクタ形、拡散反射形の基本3形態より用途に合わせてお選びいただけます。

香料製品を充填するラインの容器検出

香料製品を充填するラインの容器検出に使用しています。
防爆エリアで長距離検出が可能です。

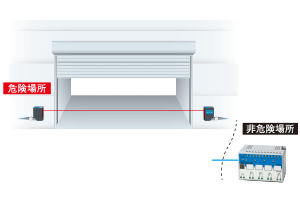

シートシャッターの開閉

通過検知

オプション

リフレクタ

オプション写真

リフレクタK-8

dimLink
種類 リフレクタ(偏光リフレクタ形使用可)
有効反射面積 約47X47mm
保護構造 IP67
取付方法 ねじ止め、M4ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
標準価格(¥) 1,300
検出距離 XNE2-M10(KCS):0.2~10m
オプション写真

リフレクタK-7

dimLink
種類 リフレクタ
適合機種 偏光リフレクタ形使用可
有効反射面積 約56X36mm
保護構造 IP67
取付方法 ねじ止め、M3ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
外形 60X40mm
検出物体径 φ75mmの不透明体
検出距離 XNE2-M10(KCS):0.3~7m

取付金具

オプション写真

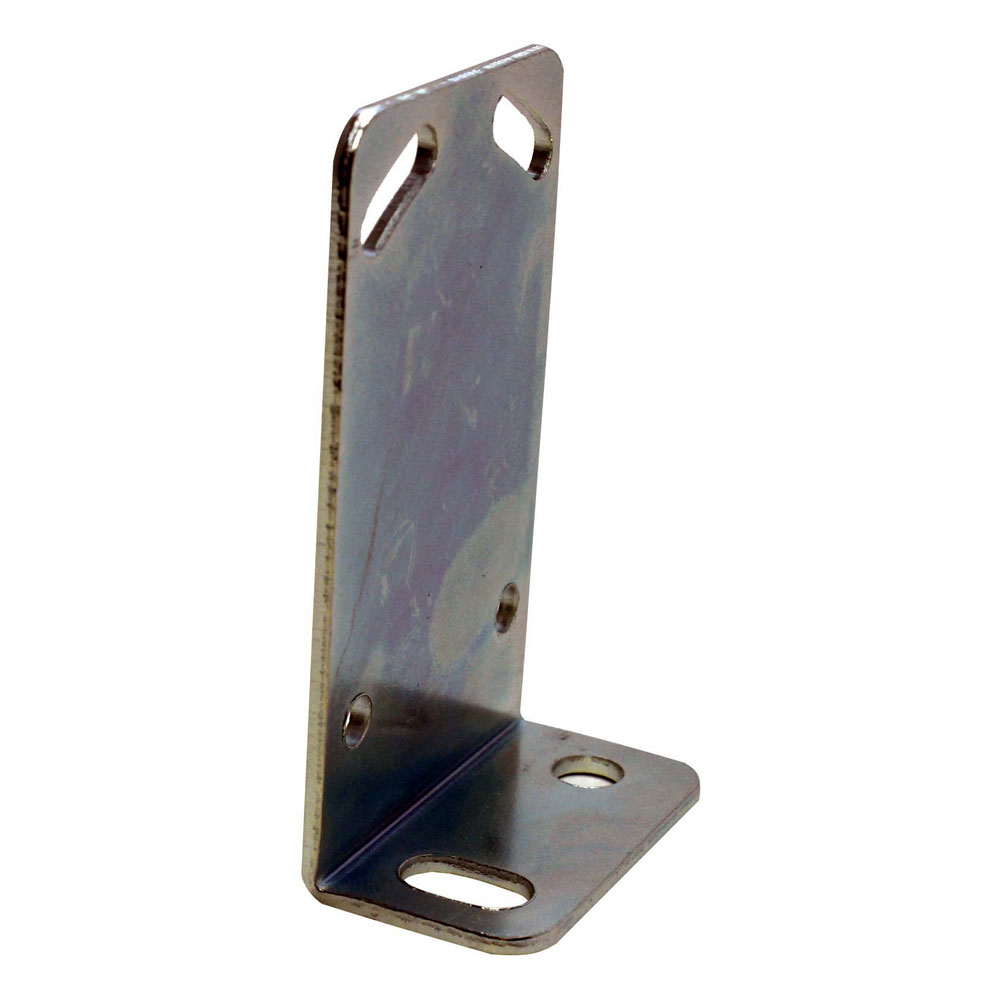

取付金具NE-B1

dimLink
種類 取付金具 縦取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
標準価格(¥) お問い合せください
オプション写真

取付金具NE-B2

dimLink
種類 取付金具 背面取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
標準価格(¥) お問い合せください

ケーブル

オプション写真

FAC-X42S2S

dimLink
ケーブル長 2芯 2m
標準価格(¥) 3,000
種類 透過形の投光器用
オプション写真

FAC-X42S5S

dimLink
ケーブル長 2芯 5m
標準価格(¥) 4200
種類 透過形の投光器用
オプション写真

FAC-X42S10S

dimLink
ケーブル長 2芯 10m
標準価格(¥) 6800
種類 透過形の投光器用
オプション写真

FAC-X43S2S

dimLink
ケーブル長 3芯 2m
標準価格(¥) 4,800
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
オプション写真

FAC-X43S5S

dimLink
ケーブル長 3芯 5m
標準価格(¥) 6,000
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
オプション写真

FAC-X43S10S

dimLink
ケーブル長 3芯 10m
標準価格(¥) 8,600
種類 透過形の受光器、偏光リフレクタ形、拡散反射形用
