製品情報

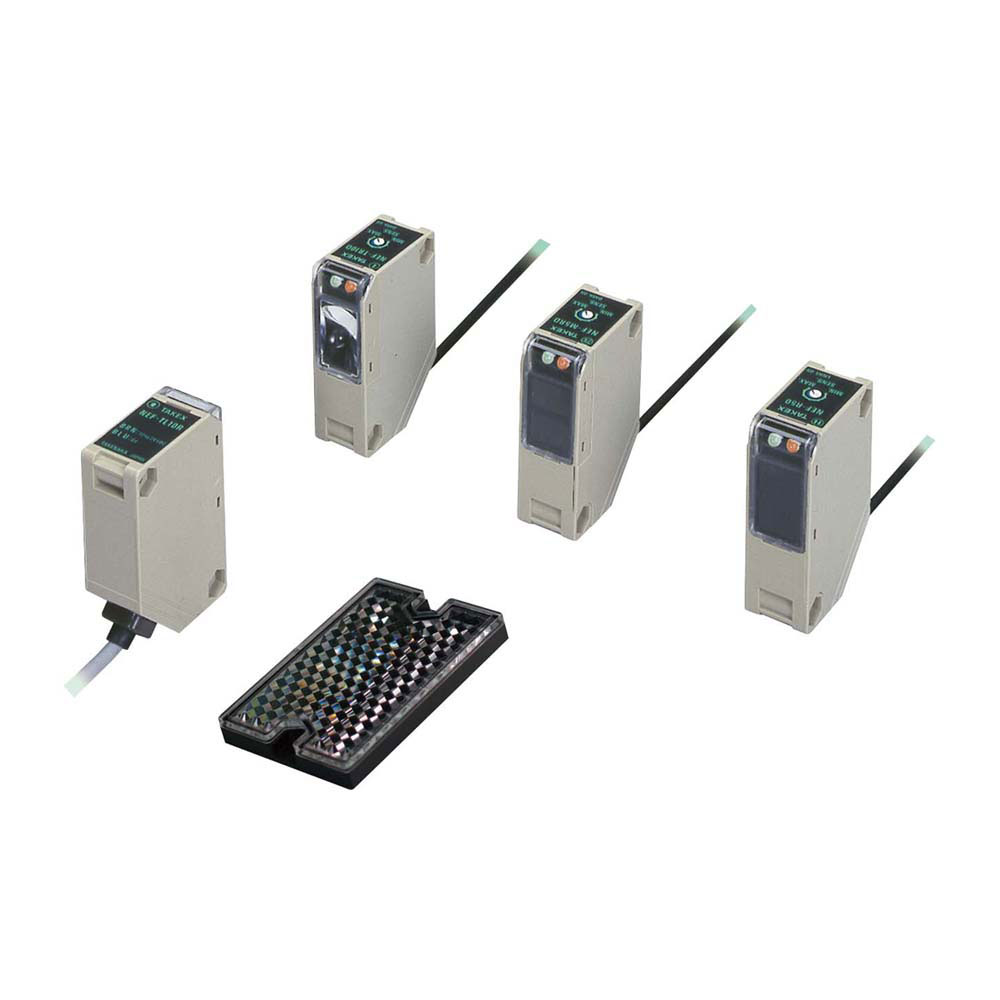

NE-DCシリーズ
小形・長距離アンプ内蔵形光電子センサ

NE-DCシリーズ

このクラス最長の検出距離（透過形長距離タイプは30ｍ）
- 透過形… ……………10 ｍ・30ｍ
- リフレクタ形… ……5ｍ
- 拡散反射形… ………1ｍ
鏡面物体でも確実検知の偏光リフレクタ方式。
調整のしやすい赤色投光LED を採用。（透過形：10ｍタイプ、偏光リフレクタ形）
始業点検や干渉防止、タイミングに役立つ外部投光停止入力装置。（透過形のみ）
偏光フィルタ（別売）装着で2 台密着取り付けも可能。（透過形NE-T10RD-DC）

規格・検定

ダウンロード

ラインナップ
外形寸法図
回路図/接続方法
オプション

NE-DCシリーズラインナップ

型式	操作電源	検出方式	検出距離min（mm）	検出距離（mm）	出力モード	動作モード	光源	保護構造	接続方式	種類	用途	標準価格（￥）	ダウンロード
NE-T10RD-DC	DC12～24V	透過形		10000.00	NPN PNP	ダークオン	赤色LED	IP66	コード引出し式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	11,800
NE-T10R-DC	DC12～24V	透過形		10000.00	NPN PNP	ライトオン	赤色LED	IP66	コード引出し式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	11,800
NE-T30D-DC	DC12～24V	透過形		30000.00	NPN PNP	ダークオン	赤外LED	IP66	コード引出し式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	11,800
NE-T30-DC	DC12～24V	透過形		30000.00	NPN PNP	ライトオン	赤外LED	IP66	コード引出し式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	11,800
NE-M5RD-DC	DC12～24V	偏光リフレクタ形	30.00	5000.00	NPN PNP	ダークオン	赤色LED	IP66	コード引出し式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	8,600
NE-M5R-DC	DC12～24V	偏光リフレクタ形	30.00	5000.00	NPN PNP	ライトオン	赤色LED	IP66	コード引出し式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	8,600
NE-R10D-DC	DC12～24V	拡散反射形		1000.00	NPN PNP	ダークオン	赤外LED	IP66	コード引出し式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	8,600
NE-R10-DC	DC12～24V	拡散反射形		1000.00	NPN PNP	ライトオン	赤外LED	IP66	コード引出し式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	8,600
NE-T10RD-DC-J	DC12～24V	透過形		10000.00	NPN PNP	ダークオン	赤色LED	IP66	M8コネクタ式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	12,600
NE-T30D-DC-J	DC12～24V	透過形		30000.00	NPN PNP	ダークオン	赤外LED	IP66	M8コネクタ式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	13,600
NE-M5RD-DC-J	DC12～24V	偏光リフレクタ形	30.00	5000.00	NPN PNP	ダークオン	赤色LED	IP66	M8コネクタ式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	10,100
NE-R10-DC-J	DC12～24V	拡散反射形		1000.00	NPN PNP	ライトオン	赤外LED	IP66	M8コネクタ式	物流機械用	一般機械・物流自動車・部品加工食品・薬品	10,100

外形寸法図

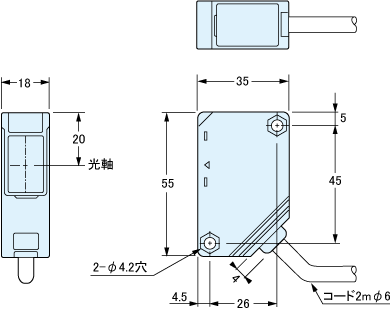

本体

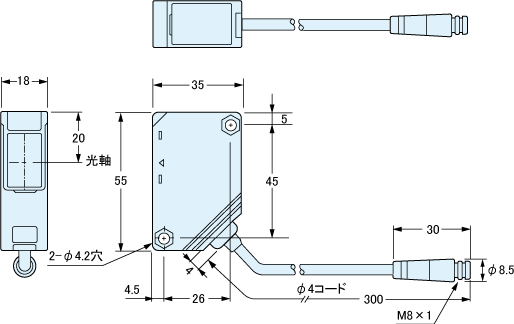

コネクタ付きコード引出し式（-Jタイプ）

回路図/接続方法

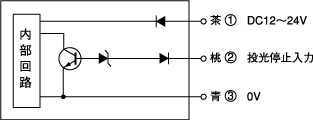

投光器

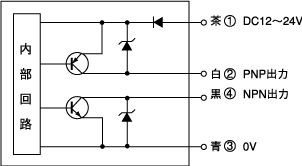

受光器／センサ

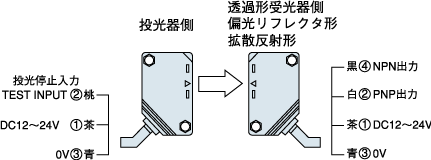

接続方法

負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
○の数字は-JタイプのコネクタピンNo.です。

オプション

ピンホールプレート

オプション写真

ピンホール板NE-P3

種類	ピンホール板
ホール径	3mm
価格（￥）	1,510/1枚
適合機種	NE-T10RD-DC、NE-T10R-DC NE-T10RD-DC-J、NE-T10R-DC-J NE-T30D-DC、NE-T30-DC NE-T30D-DC-J、NE-T30-DC-J
検出距離	NE-T10R-DC、NE-T10RD-DC：1m NE-T30-DC、NE-T30D-DC：3m

オプション写真

ピンホール板NE-P5

種類	ピンホール板
ホール径	5mm
価格（￥）	1,510/1枚
適合機種	NE-T10RD-DC、NE-T10R-DC NE-T10RD-DC-J、NE-T10R-DC-J NE-T30D-DC、NE-T30-DC NE-T30D-DC-J、NE-T30-DC-J
検出距離	NE-T10R-DC、NE-T10RD-DC：3m NE-T30-DC、NE-T30D-DC：7m

オプション写真

ピンホール板NE-P5X1

種類	ピンホール板
ホール径	5X1mm
価格（￥）	1,510/1枚
適合機種	NE-T10RD-DC、NE-T10R-DC NE-T10RD-DC-J、NE-T10R-DC-J NE-T30D-DC、NE-T30-DC NE-T30D-DC-J、NE-T30-DC-J
検出距離	NE-T10R-DC、NE-T10RD-DC：0.7m NE-T30-DC、NE-T30D-DC：2m

リフレクタ

オプション写真

リフレクタK-71

種類	リフレクタ（偏光リフレクタ使用可）
有効反射面積	約30X18mm
保護構造	IP67
取付方法	取付金具付属、M3ねじ使用（接着も可）
材質	ミラー：アクリル、ベース：耐熱ABS
付属品	ねじ2本、ナット2個
外形	43X23mm
検出物体径	φ40mmの不透明体
検出距離	0.1～2m
標準価格（￥）	750
適合機種	NE-M5RD-DC、NE-M5R-DC NE-M5RD-DC-J、NE-M5R-DC-J
検出距離	0.03～2m

オプション写真

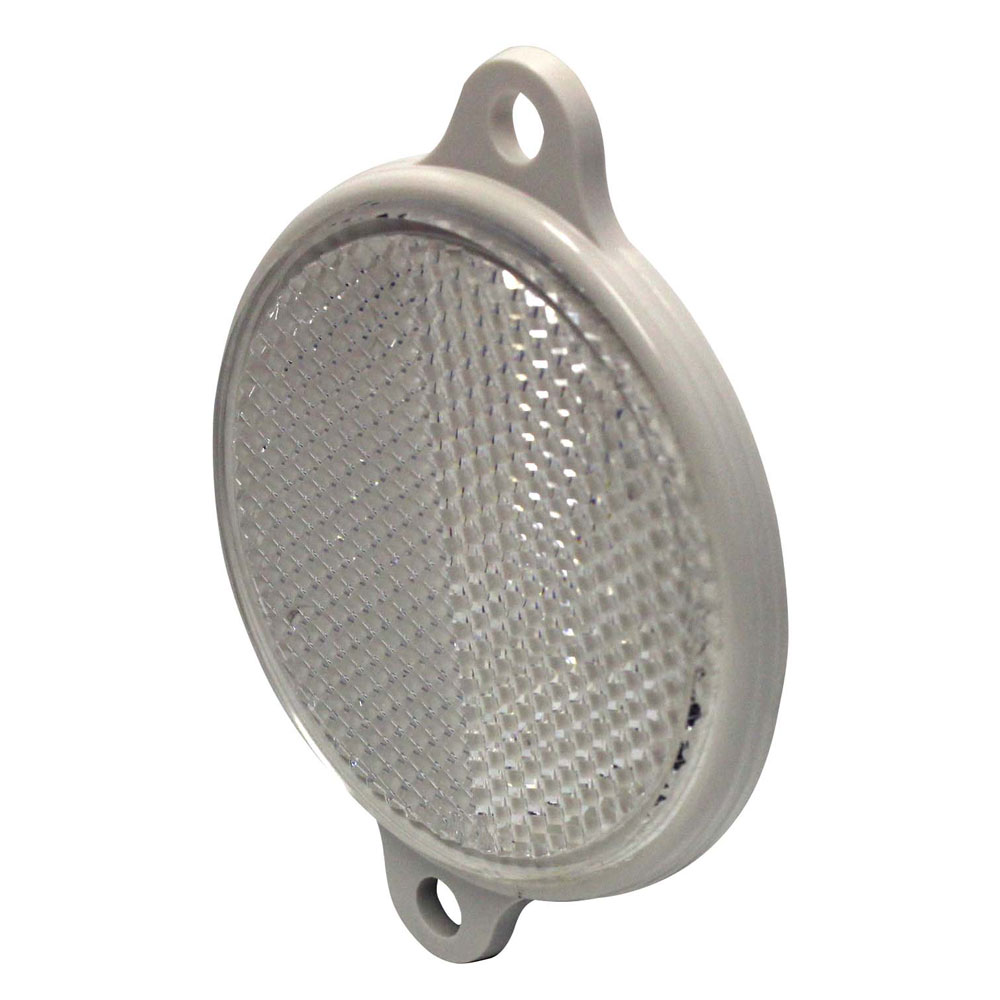

リフレクタK-2

種類	リフレクタ
適合機種	NE-M5RD-DC、NE-M5R-DC NE-M5RD-DC-J、NE-M5R-DC-J
検出距離	0.3～3m （NE-M5RD-DCの場合：0.1～3m)
価格（￥）	300

オプション写真

リフレクタS-510G

有効反射面積	100X50mm
種類	リフレクタ
取付方法	接着、裏面に接着剤が付いています。
価格（￥）	1,800
適合機種	NE-M5RD-DC、NE-M5R-DC NE-M5RD-DC-J、NE-M5R-DC-J
検出距離	0.1～3m

干渉防止フィルタ

オプション写真

干渉防止フィルタNE-PFA

種類	縦偏光フィルタ
価格（￥）	4,600/2枚
適合機種	NE-T10RD-DC、NE-T10R-DC NE-T10RD-DC-J、NE-T10R-DC-J

オプション写真

干渉防止フィルタNE-PFB

種類	横偏光フィルタ
価格（￥）	4,600/2枚
適合機種	NE-T10RD-DC、NE-T10R-DC NE-T10RD-DC-J、NE-T10R-DC-J

取付金具

オプション写真

取付金具NE-B1

種類	取付金具縦取付用
適合機種	全機種
付属品	ねじ2本、ナット2個
材質	SUS
標準価格（￥）	お問い合せください

オプション写真

取付金具NE-B2

種類	取付金具背面取付用
適合機種	全機種
付属品	ねじ2本、ナット2個
材質	SUS
標準価格（￥）	お問い合せください

オプション写真

取付金具NE-B1C

種類	取付金具縦取付用
適合機種	全機種
材質	SPC三価ユニクロ
標準価格（￥）	お問い合わせください

オプション写真

取付金具NE-B2C

種類	取付金具背面取付用
適合機種	全機種
材質	SPC三価ユニクロ
標準価格（￥）	お問い合わせください

コネクタ付コード

オプション写真

M8 コネクタ付きコードFBC-4R2S

種類	M8 コネクタ付コード
適合機種	M8コネクタタイプ用
形状	ストレート形 4芯（投受光器共通）
コード長	2m
標準価格（￥）	2,300

オプション写真

M8 コネクタ付きコードFBC-4R2L

種類	M8 コネクタ付きコード
適合機種	M8コネクタタイプ用
形状	アングル形 4芯（投受光器共通）
コード長	2m
標準価格（￥）	2,500
