UMシリーズ
小形・サイドオン アンプ内蔵形光電子センサ
- M3ねじ取付、超小形
- スリムなサイドオンタイプ
- 機器組込みから小型搬送ラインまで使用できる基本機能を重視
- 感度調整は中継ボリウム方式を採用
- 規格・検定
-
- ダウンロード
-
-
UMシリーズ ラインナップ
| 型式 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 | 種類 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
UM-T51DNS
|
DC12～24V | 透過形 | 500.00 | NPN | ダークオン | 赤色LED | IP64 | コード引出し式 | サイドオン |
半導体・液晶
精密機械・電子部品 |
8,700 | ||
|
UM-T51DNSV
|
DC12～24V | 透過形 | 500.00 | NPN | ダークオン | 赤色LED | IP64 | コード引出し式 | サイドオン |
半導体・液晶
精密機械・電子部品 |
10,100 | ||
|
UM-T51NS
|
DC12～24V | 透過形 | 500.00 | NPN | ライトオン | 赤色LED | IP64 | コード引出し式 | サイドオン |
半導体・液晶
精密機械・電子部品 |
8,700 | ||
|
UM-T51NSV
|
DC12～24V | 透過形 | 500.00 | NPN | ライトオン | 赤色LED | IP64 | コード引出し式 | サイドオン |
半導体・液晶
精密機械・電子部品 |
10,100 |

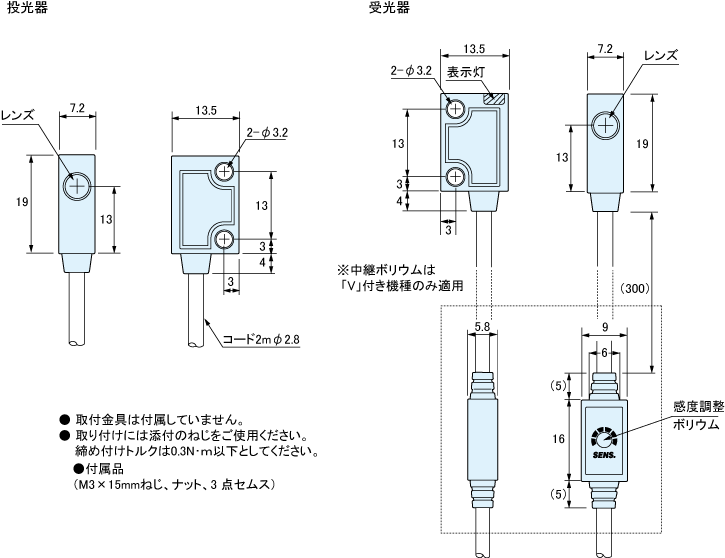

外形寸法図
外形寸法図

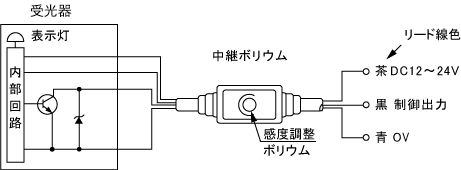

回路図/接続方法
UM-T51DNS
UM-T51NS
UM-T51DNSV
UM-T51NSV
SENS. 中継ボリウム付き
- 投光器は電源線（茶：DC12～24V、青：0V）のみです。
