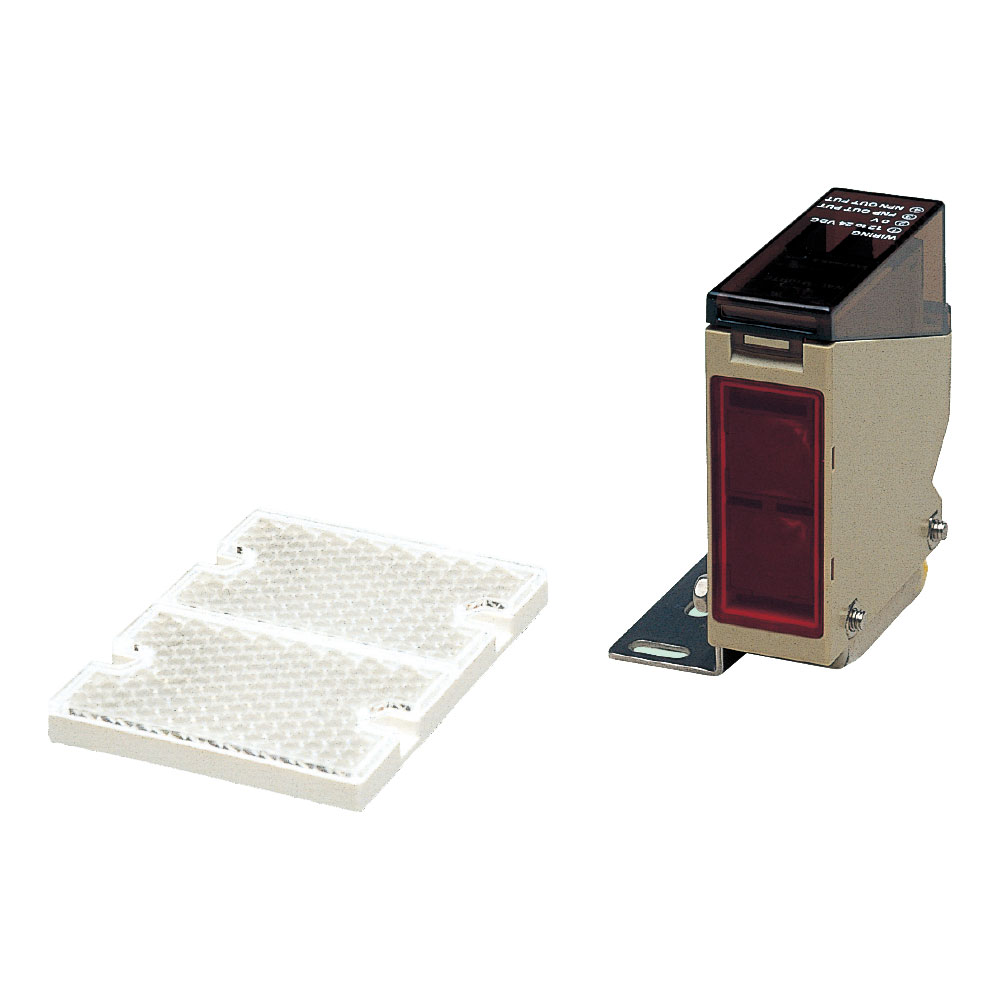

NAL-M10RTC
長距離偏光リフレクタ形 アンプ内蔵形光電子センサ
- リフレクタタイプで10mの長距離検出
- 鏡面物体も安定検出
- NPN・PNP 出力付き
- 安定動作を一目で確認
—安定表示灯装備
- 規格・検定
-
- ダウンロード
-
-
NAL-M10RTC ラインナップ
| 型式 | 種類 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 光源 | 接続方式 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|
NAL-M10RTC
|
車両検知用 | DC12～24V | 偏光リフレクタ形 | 500 | 10000.00 |
NPN
PNP |
赤色LED | 端子台式 |
一般機械・物流
店舗・工場 車両・交通 |
お問い合わせください |
特長

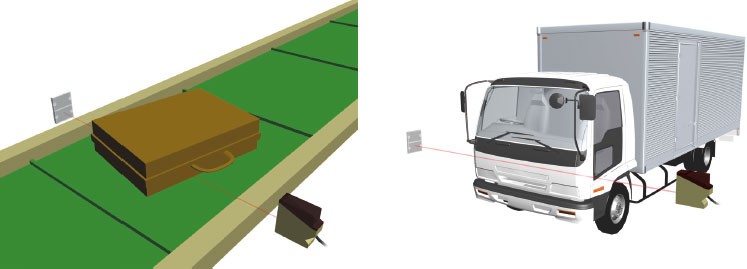

- 10mの長距離設定で大形物体検出、大形コンベアでの使用に最適
- リフレクタ式で片側配線だけの省配線でコストダウン
- 偏光リフレクタ式で光沢物体も安定検出
- 安定表示灯付で一目でわかる検出状態

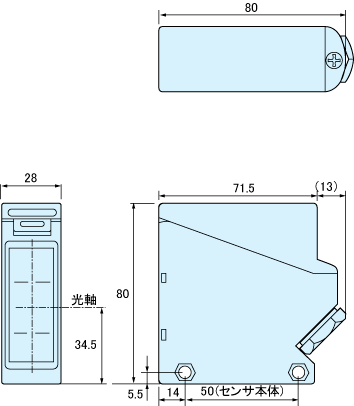

外形寸法図
本体

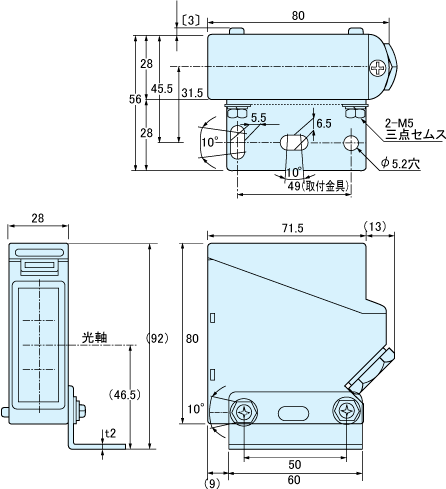

取付金具（付属品）装着図
- 付属品 ねじ2本・ナット2個
- 材質 SUS

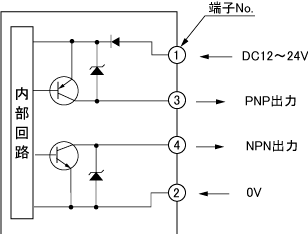

回路図/接続方法
- 負荷短路や過負荷状態になりますと、出力トランジスタがOFF になります。
負荷の状況をご確認の上、電源を再投入してください。
