製品情報

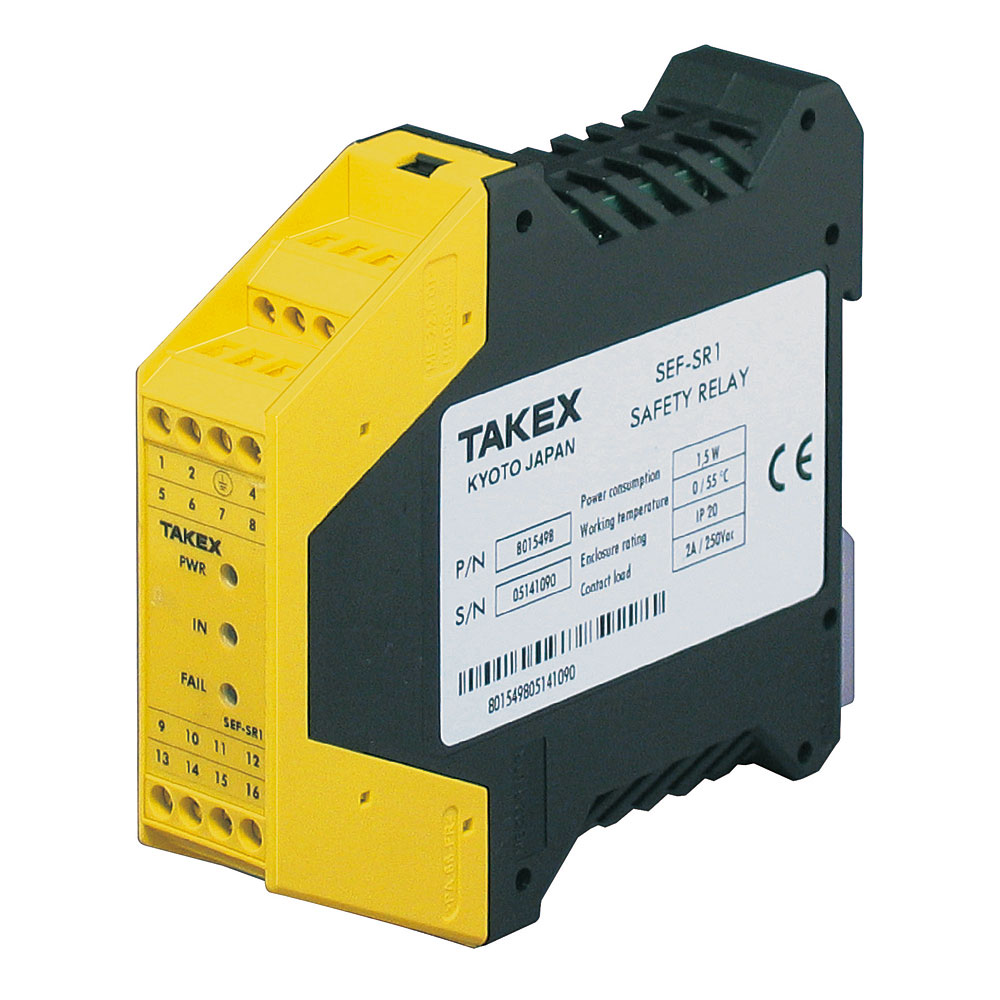

SEF-SR1
セーフティリレー

  • IEC 61496-1 規格に適合
    カテゴリ4 の認証を得たセーフティリレーユニットです。
  • 手動モードやフィードバック機能を内蔵
    溶着など動作不良をチェックできます。
  • このリレーユニットは外部リレーK1/K2のフィードバック入力によって溶着などの動作不良をチェックできます。
    SEF-SR1はIEC61496-1規格に適合しているセーフティリレーです。PNP出力を装備した(セーフティライトカーテン)SEFシリーズに接続すると外部リレーの動作モニタ、スタート/リスタート(インターロック)などの機能をご使用いただけます。
規格・検定
  • CE マーク
  • cULus マーク
ダウンロード

SEF-SR1 ラインナップ

形式 種類・用途 操作電源 出力モード 適合機器 価格(¥) ダウンロード
SEF-SR1
仕様を見る
セーフティリレー DC24V リレー出力 SEF4-AX
SEF4-AX B
SEF4-AX BK
SEF4-AX M/S
お問い合せください

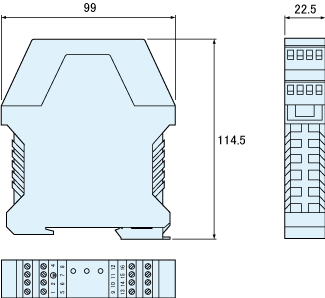

外形寸法図

回路図/接続方法

接続図(代表例)
[ブランキングモードA1]・[自動モード]・[K1/K2使用]

接続図(代表例)
[ブランキングモードB1]・[自動モード]・[K1/K2使用]
