LSC

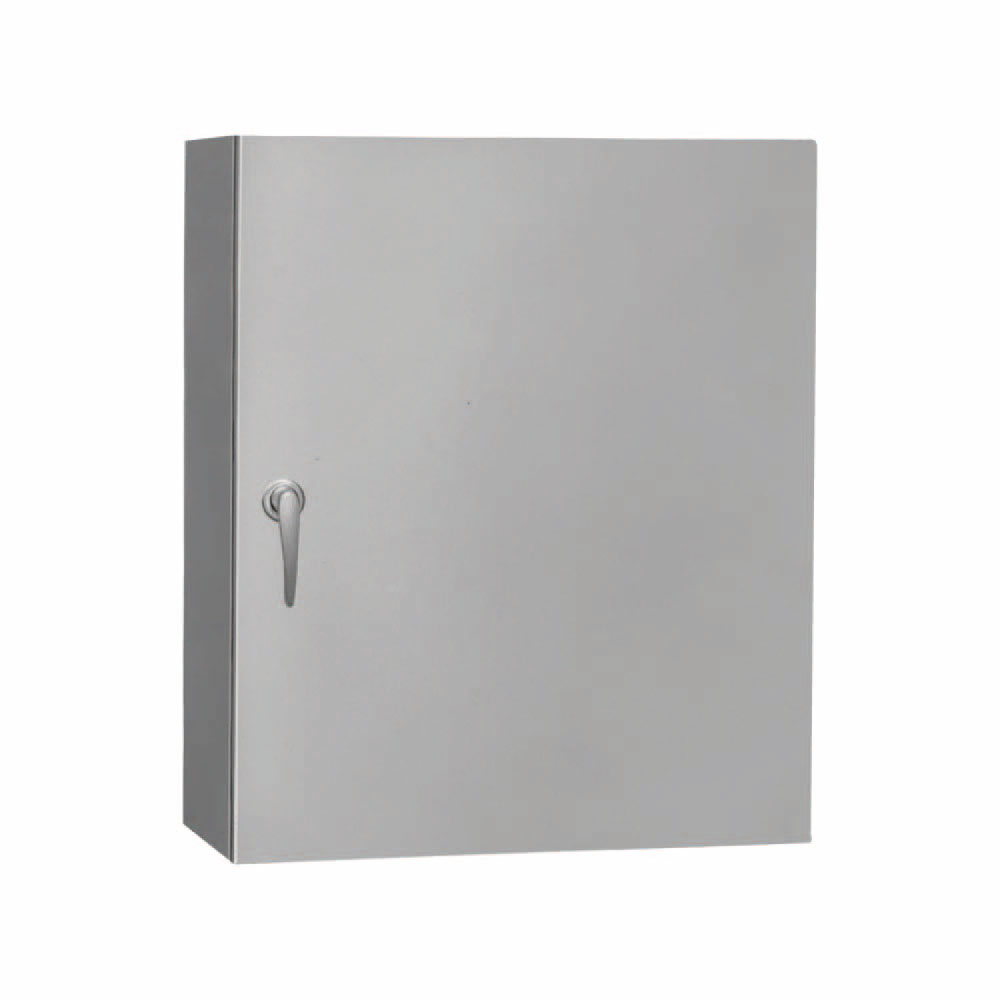

レーザ式CMD用 スキャニング・コントロールユニット

  • 複数のセンサを接近して設置しても相互干渉は起こりません。
    • センサを接近させて設置する場合に、お使いいただく相互干渉防止用のコントローラです。
    • コントローラには投光器用と受光器用があります。
    • センサを数台接近させて設置すると、物体で遮光しても隣接した投光器の光が入光し、正常な動作をしなくなります。このため各センサ間で同期をとり、投光器の投光パルスと相対する受光器のゲートを外部からコントロールし、相互干渉を防ぎます。
    • コントロールするセンサの数により5ch用、10ch用、20ch用のコントローラがあります。
ダウンロード

LSC ラインナップ

形式 種類・用途 チャンネル数 価格(¥) ダウンロード
LSC05L
仕様を見る
投光器用 5 200000
LSC10L
仕様を見る
投光器用 10 200000
LSC20L
仕様を見る
投光器用 20 250000
LSC05R
仕様を見る
受光器用 5 250000
LSC10R
仕様を見る
受光器用 10 350000
LSC20R
仕様を見る
受光器用 20 350000

特長

高分解能で高精度検出を実現

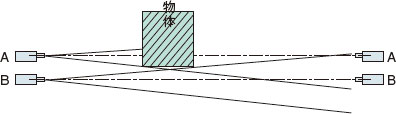

投光器Aからの光は物体で遮光されているが、受光器Aには、
投光器Bからの光が入光しているため物体検出ができません。

外形寸法図

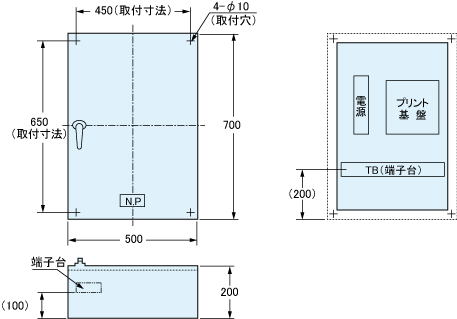

5ch・10ch 用

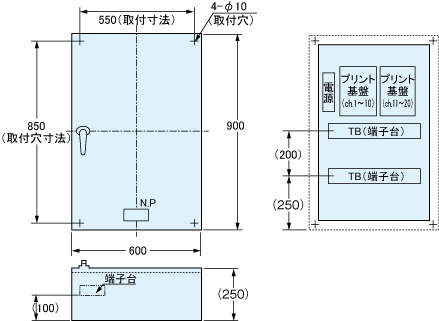

20ch 用
