GT2-WS/GT2S-WS
水検出用センサ LED 光吸収式
- 水分子に吸収される波長光源を採用。
- 透明な水も確実に検出。
- IP67 の保護構造。
- 樹脂モールド製法。
- 規格・検定
-
- ダウンロード
-
-
GT2-WS/GT2S-WS ラインナップ
| 型式 | 動作モード | 出力モード | ダウンロード |
|---|---|---|---|
GT2-WS
|
ライトオン/ダークオン切換動作 | NPN | |
|
GT2S-WS
|
ライトオン/ダークオン切換動作 | NPN |
特長
ピンホール板について
検出物体径を小さくしたり、動作幅を小さくする事ができます。
なお、感度調整用ボリウムを併用すれば、より小さな物体や、透明に近い物体を検出することも可能です。

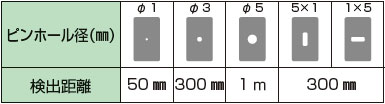

ピンホールシート使用時の検出距離
外形寸法図

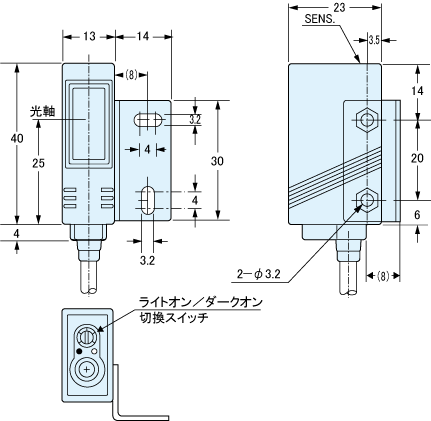

GT2S-WS（サイドオンタイプ）

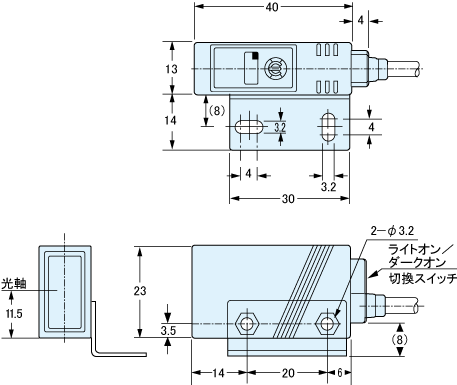

GT2-WS（ヘッドオンタイプ）
投光器には、ライトオン／ダークオン切換スイッチ、SENS、LIGHT、UP が付いていません。またパネル面も異なります。

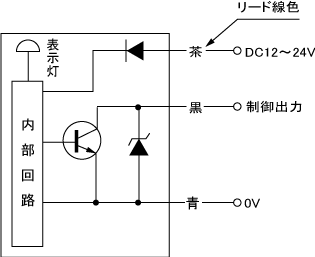

回路図/接続方法
