製品情報

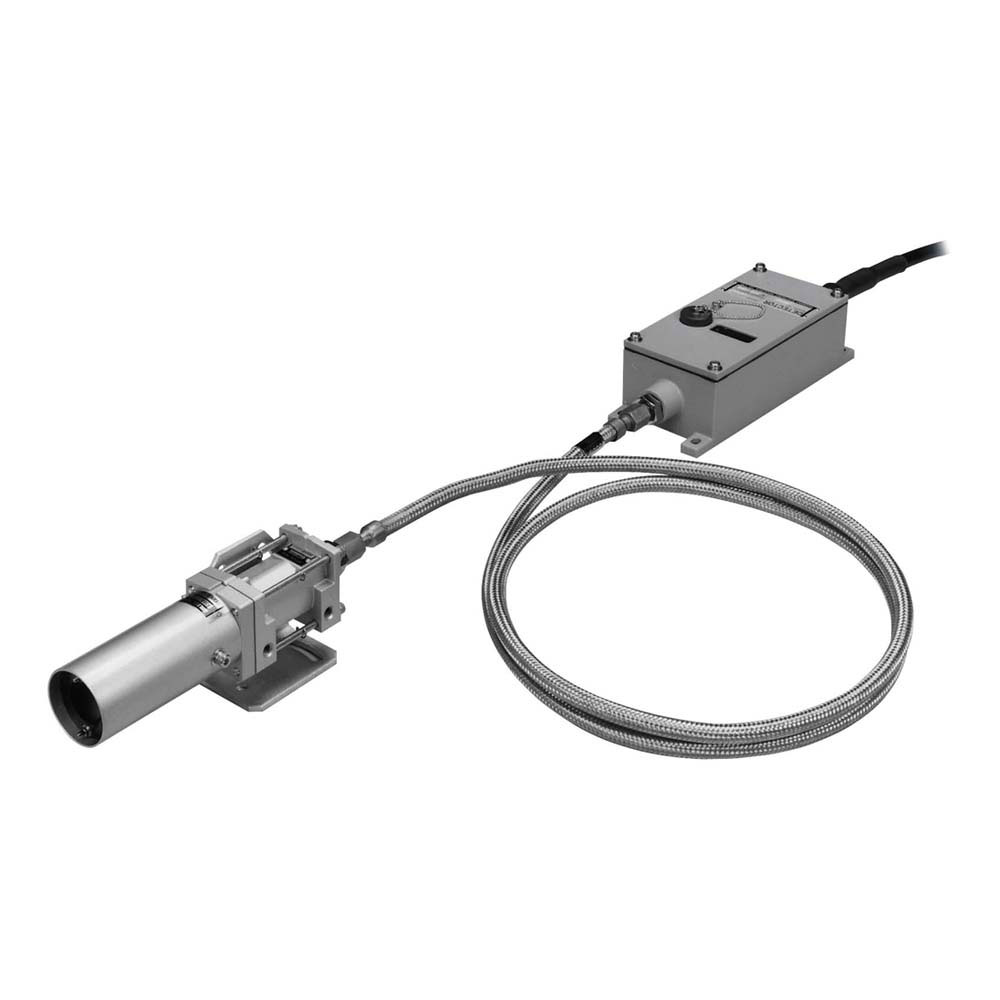

FD600Aシリーズ
ファイバ式・HMD 中高温用

  • 光軸合わせが簡単な5 点レベルインジケータ付
  • 200℃まで冷却不要
ダウンロード

FD600Aシリーズ ラインナップ

形式 種類 操作電源 出力モード 価格(¥) ダウンロード
FD600A
仕様を見る
ファイバ式 AC100~220V ミニパワーリレー出力 130,000
FD600AH
仕様を見る
ファイバ式 AC100~220V 信号用リレー出力 130,000
FD600AC
仕様を見る
ファイバ式 AC100~220V ソリッドステート出力 130,000

特長

オプティカルヘッド部とアンプユニット間をファイバユニットで連結し、オプティカルヘッド部で集光した赤外線を、透過率の優れたガラスファイバを介して離れた場所に設置されたアンプユニットに導きます。アンプユニットに入光した赤外線は、受光素子で光電変換した後、増幅し、制御信号(ミニパワーリレー出力・信号用リレー出力またはソリッドステート出力)を得るものです。
低温用(FD300A シリーズ)と、中高温用(FD600Aシリーズ)があります。

  • 冷却不要
    フード・光学レンズを収納したオプティカルヘッド部及びファイバユニットには電子部品を一切使用していません。従って、周囲温度200℃まで冷却なしで使用することができます。
  • 耐久性抜群
    フード及びオプティカルヘッド部は金属製、また光ファイバユニットの外装は、ステンレスブレード付フレキシブルチューブを、さらにアンプユニットは、強固な金属ケースを採用するなど、強度、耐熱性、耐蝕性が考慮された信頼設計です。
  • 5点レベルインジケータ付
    受光量を5 点レベルで表示しますから、余裕度が一目で判ります。
  • 自己チェック機能内蔵(SAFETY機能)
    外部信号により動作チェックすることができます。また、余裕度チェック機能があり、レンズ面のよごれや光軸ずれ等によって検出時の受光量に余裕が無い場合
    や、外光や残熱がある場合は、余裕度チェック機能により警報出力(SAFETY ALARM)を出します。
  • 検出視野は、スポットからワイド視野まで
    検出視野は、φ50mm/m の基本タイプの他に200×40mm/m、400×30mm/m のワイドタイプが用意されています。

外形寸法図

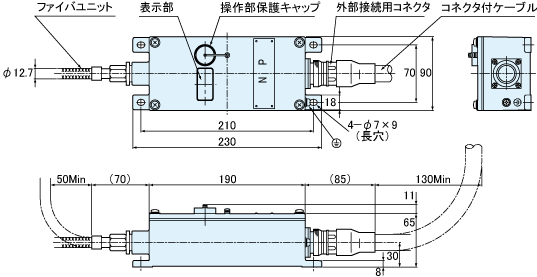

アンプユニット

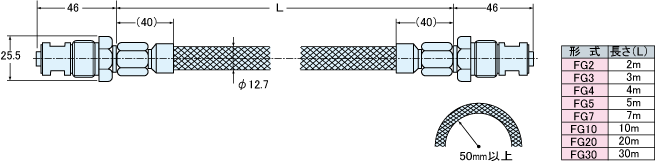

ファイバユニット

回路図/接続方法

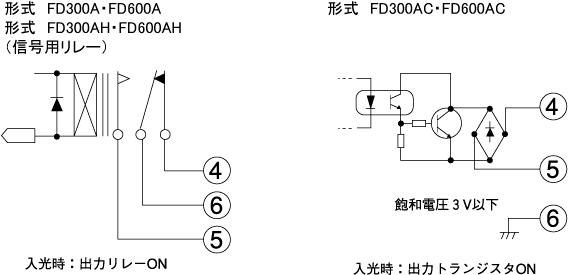

制御出力

SAFETY ALARM 出力(全機種共通)

負荷にリレー等の誘導負荷を接続される場合は、出力トランジスタ保護のため、必ず逆起電力防止のダイオードや、サージアブソーバー等を接続してください。

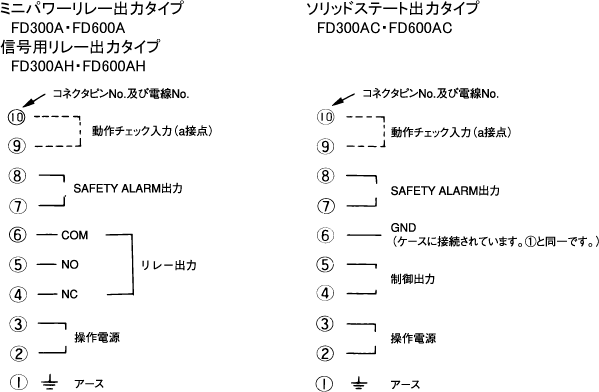

接続方法

    負荷にリレー等の誘導負荷を接続される場合は、出力トランジスタ保護のため、必ず逆起電力防止のダイオードや、サージアブソーバー等を接続してください。
  • リード線を長く(100m 〜300m)使用する場合は、線間の浮遊容量のために突入電流が問題となることがあります。この場合は、接点に直列に抵抗(10 〜50Ω)を入れてください。
  • フレームアース
    コネクタ横のアースねじ(M4)に接続してください。ケーブルの①アースで接地されていれば、特に必要はありません。
  • ,/ul>

オプション

オプティカルヘッド

オプション写真

オプティカルヘッドOHA

種類 オプティカルヘッド(基本形)
適合フード F38Aシリーズ
F38PCシリーズ
価格(¥) 30,000
オプション写真

オプティカルヘッドOHW1

種類 オプティカルヘッド(ワイド形)
価格(¥) 90,000
オプション写真

オプティカルヘッドOHW2

種類 オプティカルヘッド(ワイド形)
価格(¥) 90,000

フード

オプション写真

フードF38A

種類 エアーレスフード(基本視野)
長さ 120mm
価格(¥) 20,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38A-02

種類 エアーレスフード(基本視野)
長さ 200mm
価格(¥) 27,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38A-03

種類 エアーレスフード(基本視野)
長さ 300mm
価格(¥) 30,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38A-04

種類 エアーレスフード(基本視野)
長さ 400mm
価格(¥) 33,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38A-05

種類 エアーレスフード(基本視野)
長さ 500mm
価格(¥) 36,000
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38W

種類 エアーレスフード(ワイド視野)
長さ 200mm
価格(¥) 30,000
適合オプティカルヘッド OHW1
OHW2
オプション写真

フードF38PC-02

種類 エアーパージフード(基本視野)
長さ 200mm
価格(¥) 14,700
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38PC-03

種類 エアーパージフード(基本視野)
長さ 300mm
価格(¥) 14,700
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38PC-04

種類 エアーパージフード(基本視野)
長さ 400mm
価格(¥) 14,700
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フードF38PC-05

種類 エアーパージフード(基本視野)
長さ 500mm
価格(¥) 14,700
適合オプティカルヘッド OHA
OHAN
OHAN10
オプション写真

フード302W

種類 エアーパージフード(ワイド視野)
価格(¥) 30,000
適合オプティカルヘッド OHW1
OHW2

ファイバユニット

オプション写真

ファイバユニットFG2

dimLink
種類 ファイバユニット
長さ 2m
価格(¥) 40,000
オプション写真

ファイバユニットFG3

種類 ファイバユニット
長さ 3m
価格(¥) 65,000
オプション写真

ファイバユニットFG4

種類 ファイバユニット
長さ 4m
価格(¥) 75,000
オプション写真

ファイバユニットFG5

種類 ファイバユニット
長さ 5m
価格(¥) 78,000
オプション写真

ファイバユニットFG7

種類 ファイバユニット
長さ 7m
価格(¥) 100,000
オプション写真

ファイバユニットFG10

種類 ファイバユニット
長さ 10m
価格(¥) 150,000
オプション写真

ファイバユニットFG15

種類 ファイバユニット
長さ 15m
価格(¥) 230,000
オプション写真

ファイバユニットFG20

種類 ファイバユニット
長さ 20m
価格(¥) 300,000
オプション写真

ファイバユニットFG30

種類 ファイバユニット
長さ 30m
価格(¥) 500,000
