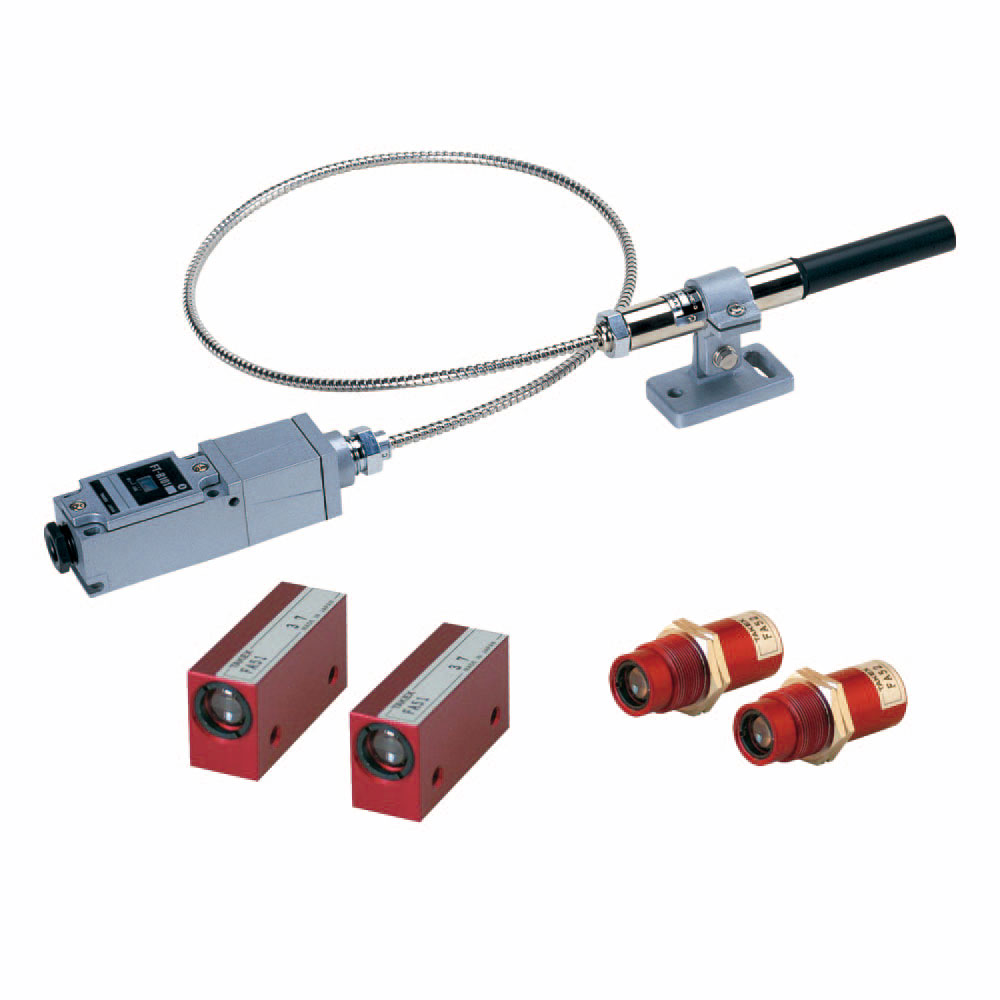

FT101シリーズ
ファイバ式・CMD

  • 検出ヘッドは超小型
    この光電子センサはオプティカルヘッド部とアンプユニット間をファイバユニットで接続したものです。従って電子部品を一切含まない検出ヘッド部を高温場所に設置し、電子部品を収納したアンプユニットを高温場所から離れた位置に設置することができます。
ダウンロード

FT101シリーズ ラインナップ

形式 種類 操作電源 出力モード 価格(¥) ダウンロード
FT-L101 FT-R101
仕様を見る
ファイバ式 AC/DC24~240V リレー出力 (FT-L101)35,000 (FT-R101)35,000

特長

この光電子センサはオプティカルヘッド部とアンプユニット間をファイバユニットで接続したものです。
従って電子部品を一切含まない検出ヘッド部を高温場所に設置し、電子部品を収納したアンプユニットを高温場所から離れた位置に設置することができます。

  • フリー電源
    操作電源を選ばないAC/DC24~240V です。
  • 投光モニタ及び3点レベルインジケータ装備
    投光器には、投光モニタ回路が内蔵されており、万一の故障等により発光が停止した場合に投光モニタ出力します。受光器には3 個のLED で受光量を表示しますから、余裕度が一目で判り、光軸合わせが簡単にできます。

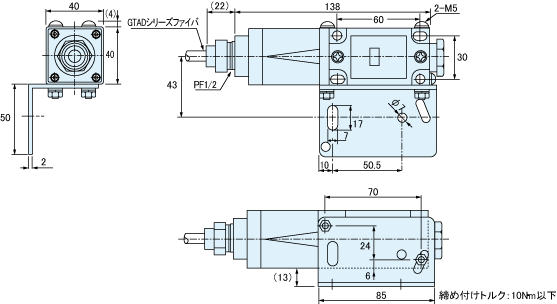

外形寸法図

センサ本体(付属 取付金具装着図)

締め付けトルク:10N・m以下

オプティカルヘッド

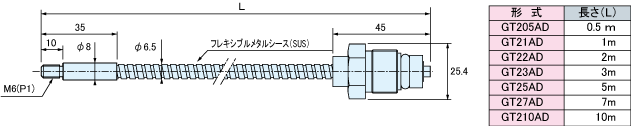

ファイバユニット

回路図/接続方法

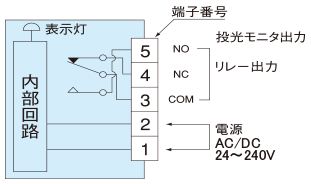

投光器

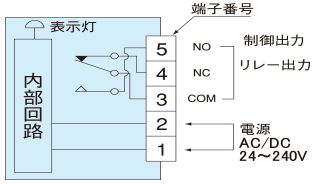

受光器

オプション

ファイバユニット

オプション写真

ファイバユニットGT205AD

dimLink
種類 ファイバユニット
ファイバ長さ 0.5m
最低検出温度 320℃
保護構造 耐熱200℃
IP67
価格(¥) 14,000
注記 <p>※) これらの検出温度は、熱材が検出視野より大きい場合の実力値です。ご使用の際には、この温度よりプラス50℃以上を目安にしてください。また、熱材が検出視野より小さい場合は検出できる温度が高くなります。</p>
オプション写真

ファイバユニットGT21AD

種類 ファイバユニット
ファイバ長さ 1m
最低検出温度 330℃
保護構造 耐熱200℃
IP67
価格(¥) 16,000
注記 <p>※) これらの検出温度は、熱材が検出視野より大きい場合の実力値です。ご使用の際には、この温度よりプラス50℃以上を目安にしてください。また、熱材が検出視野より小さい場合は検出できる温度が高くなります。</p>
オプション写真

ファイバユニットGT22AD

種類 ファイバユニット
ファイバ長さ 2m
最低検出温度 350℃
保護構造 耐熱200℃
IP67
価格(¥) 26,000
注記 <p>※) これらの検出温度は、熱材が検出視野より大きい場合の実力値です。ご使用の際には、この温度よりプラス50℃以上を目安にしてください。また、熱材が検出視野より小さい場合は検出できる温度が高くなります。</p>
オプション写真

ファイバユニットGT23AD

種類 ファイバユニット
ファイバ長さ 3m
最低検出温度 370℃
保護構造 耐熱200℃
IP67
価格(¥) 30,000
注記 <p>※) これらの検出温度は、熱材が検出視野より大きい場合の実力値です。ご使用の際には、この温度よりプラス50℃以上を目安にしてください。また、熱材が検出視野より小さい場合は検出できる温度が高くなります。</p>
オプション写真

ファイバユニットGT25AD

種類 ファイバユニット
ファイバ長さ 5m
最低検出温度 390℃
保護構造 耐熱200℃
IP67
価格(¥) 42,000
注記 <p>※) これらの検出温度は、熱材が検出視野より大きい場合の実力値です。ご使用の際には、この温度よりプラス50℃以上を目安にしてください。また、熱材が検出視野より小さい場合は検出できる温度が高くなります。</p>
オプション写真

ファイバユニットGT27AD

種類 ファイバユニット
ファイバ長さ 7m
最低検出温度 410℃
保護構造 耐熱200℃
IP67
価格(¥) 122,000
注記 <p>※) これらの検出温度は、熱材が検出視野より大きい場合の実力値です。ご使用の際には、この温度よりプラス50℃以上を目安にしてください。また、熱材が検出視野より小さい場合は検出できる温度が高くなります。</p>
オプション写真

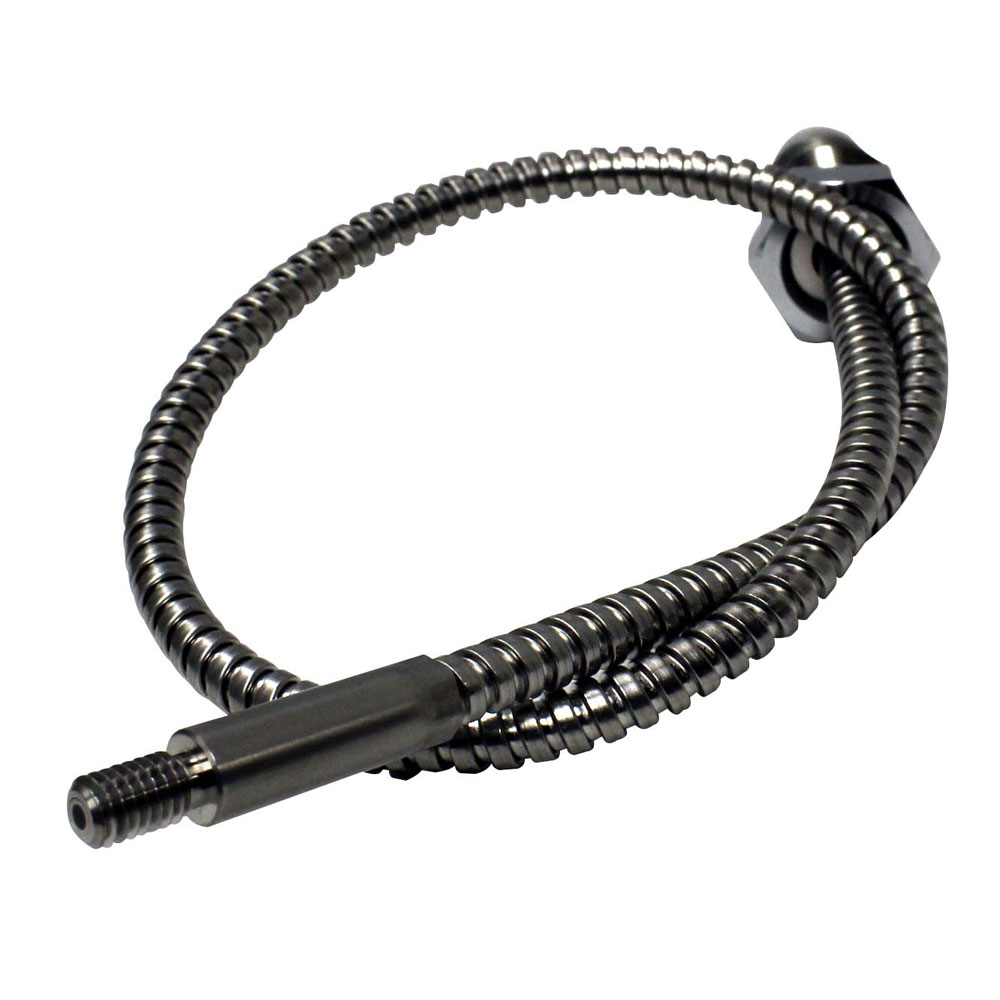

ファイバユニットGT210AD

種類 ファイバユニット
ファイバ長さ 10m
最低検出温度 430℃
保護構造 耐熱200℃
IP67
価格(¥) 142,000
注記 <p>※) これらの検出温度は、熱材が検出視野より大きい場合の実力値です。ご使用の際には、この温度よりプラス50℃以上を目安にしてください。また、熱材が検出視野より小さい場合は検出できる温度が高くなります。</p>

オプティカルヘッド

オプション写真

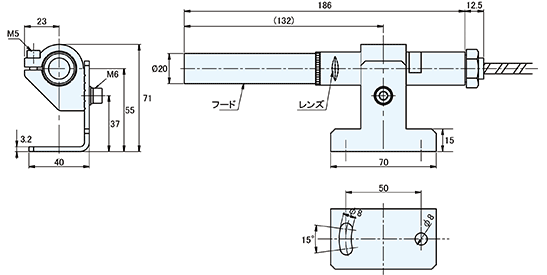

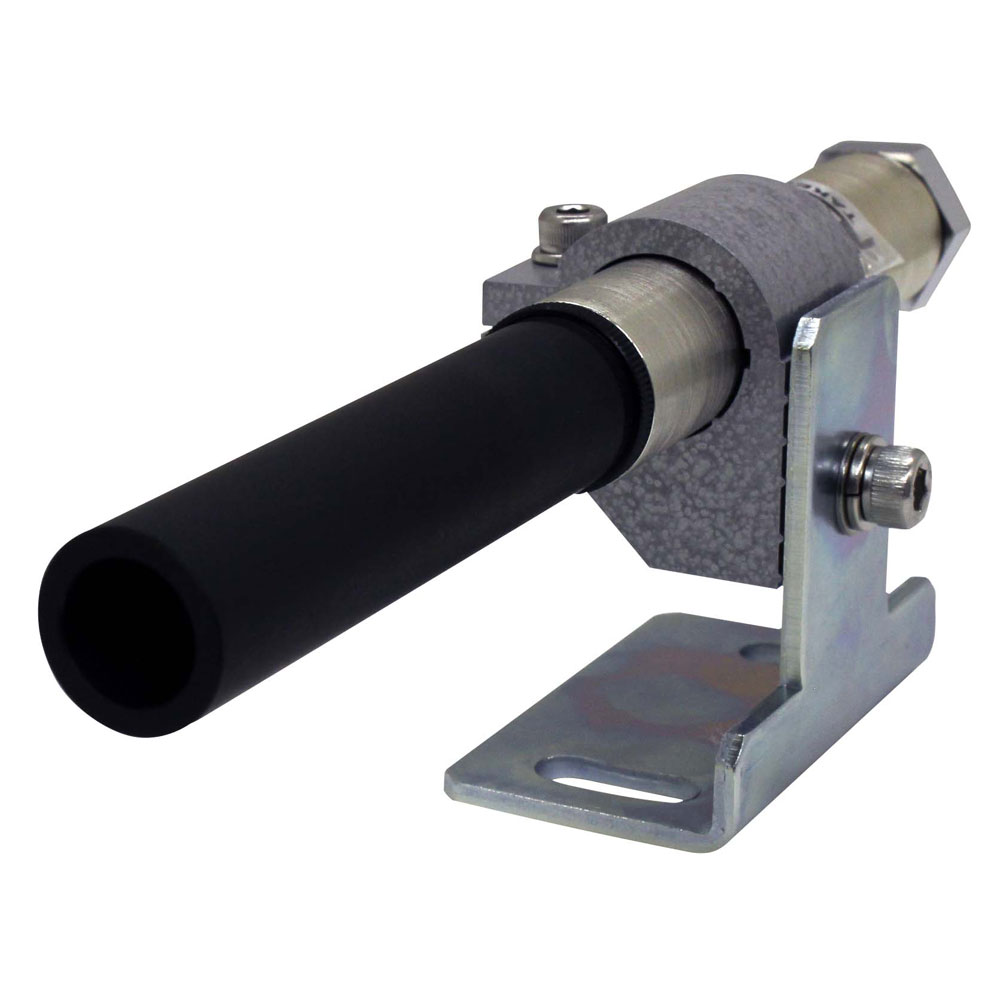

オプティカルヘッドOHC

dimLink
種類 オプティカルヘッド
耐熱 200℃
保護構造 IP67
価格(¥) 20,000

レンズユニット

オプション写真

レンズユニットFA51

dimLink
内容 レンズユニット(角形)
価格(¥) 3,500
オプション写真

レンズユニットFA52

dimLink
内容 レンズユニット(丸形)
価格(¥) 4,000

アダプタ

オプション写真

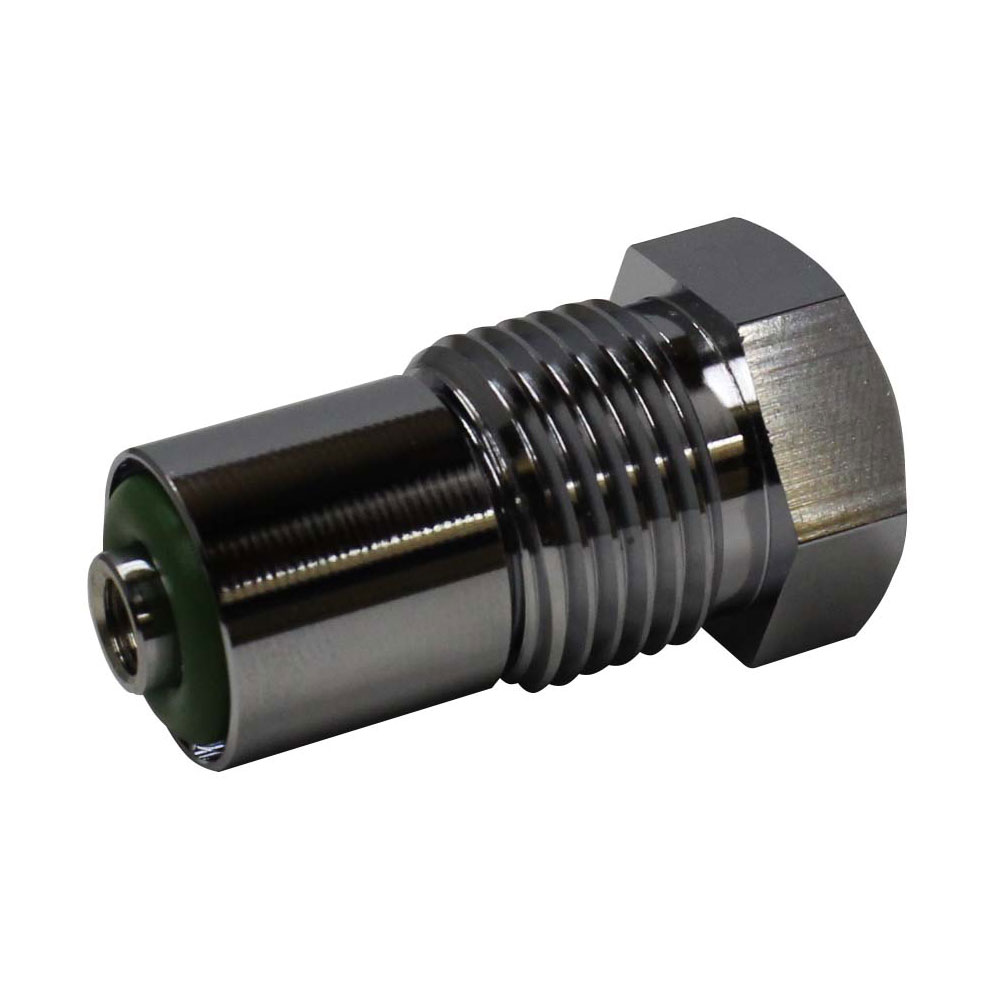

アダプタFT101-AD2

種類 OHA用アダプタ
価格(¥) 2,700
