製品情報

NT50(P)シリーズ
簡易式・CMD

  • 強力パワーで悪環境にも対応
  • 豊富なオプションにより広範な用途に適合
    このセンサは、苛酷な使用環境(ほこりなど)にも充分、耐えられるように設計されたハイパワータイプのCMDです。
規格・検定
  • CE マーク
ダウンロード

NT50(P)シリーズ ラインナップ

形式 種類 操作電源 出力モード 価格(¥) ダウンロード
NT50
仕様を見る
簡易式 DC12~24V NPNオープンコレクタ出力 39,000

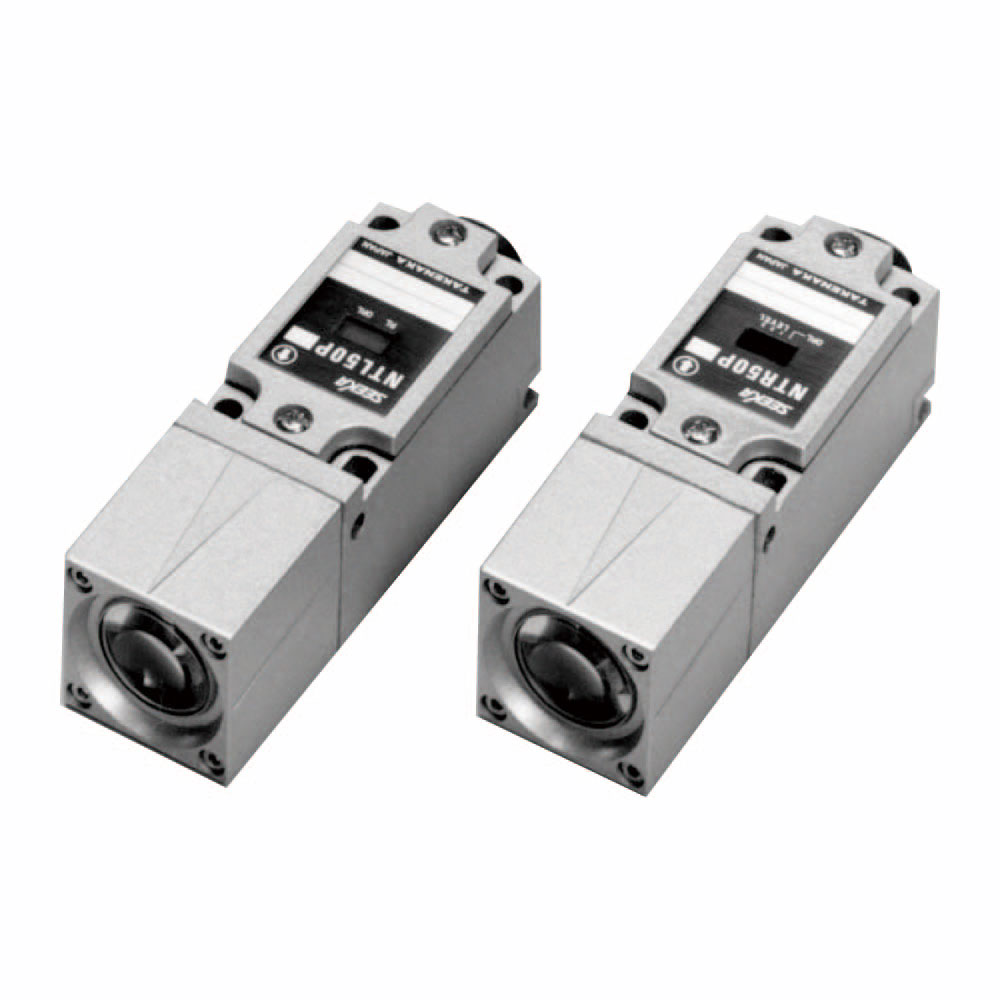

NT50P
仕様を見る
簡易式 AC100~240V リレー出力 39,000

特長

このセンサは、苛酷な使用環境(ほこりなど)にも充分、耐えられるように設計されたハイパワータイプのCMDです。

  • 長距離設定タイプとしては最小です。
  • 3点レベルインジケータ装備抜群の検出余裕
    緑色LED は8倍の余裕で点灯するように設計されていますが、実力は10倍以上あります。
  • DIN 規格に準拠した堅牢な亜鉛ダイカストケースを採用
  • 投光器には投光モニタ回路を内蔵
    万一の故障により発光が停止した時に投光モニタ出力します。
  • 動作モード切り換え可能
    内蔵のスイッチによりライトオン/ダークオンの切り換えが行えます。

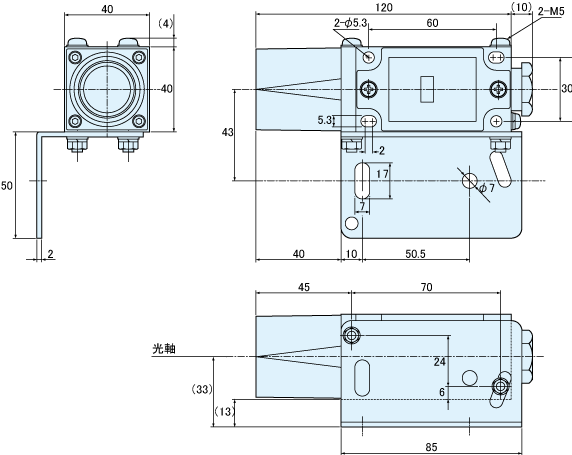

外形寸法図

NT50 NT50P

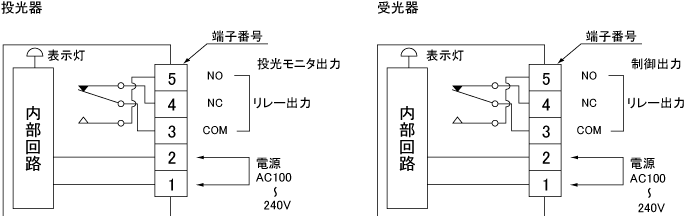

回路図/接続方法

NT50

NT50P

オプション

チェッカー

オプション写真

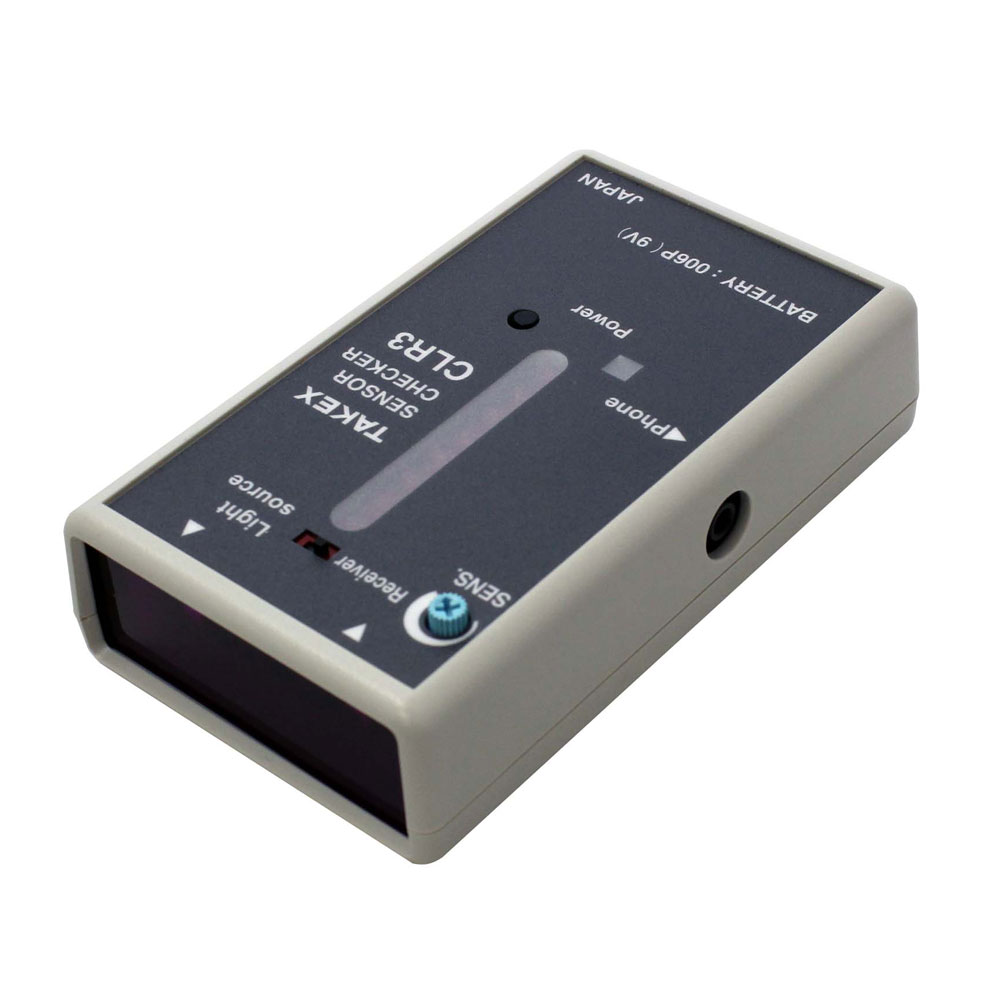

チェッカーCLR3

内容 チェッカーは、投光器から照射される光を“音”と“レベルインジケータ”で確認しながら光軸合わせをするものです。チェッカーで投光器からの光を見つけ、その中心に受光器が設置されるように投光器を調整してください。(イヤホンは別売です。形式:CLR3-CY)
音量ボリウム 内蔵
重さ 110g
価格(¥) 14,800

フード

オプション写真

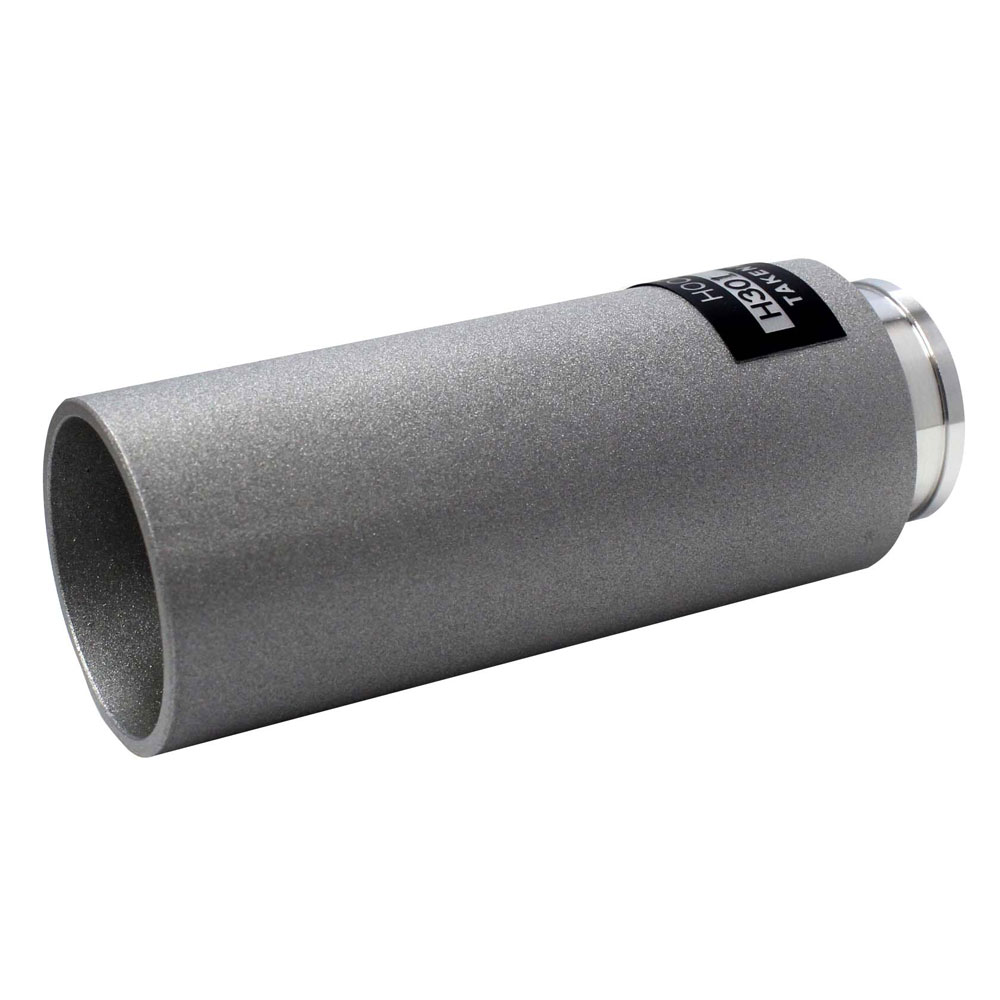

フードH301

種類 フード
内容 外光遮閉用のフードです。
価格(¥) 4,500/1本
オプション写真

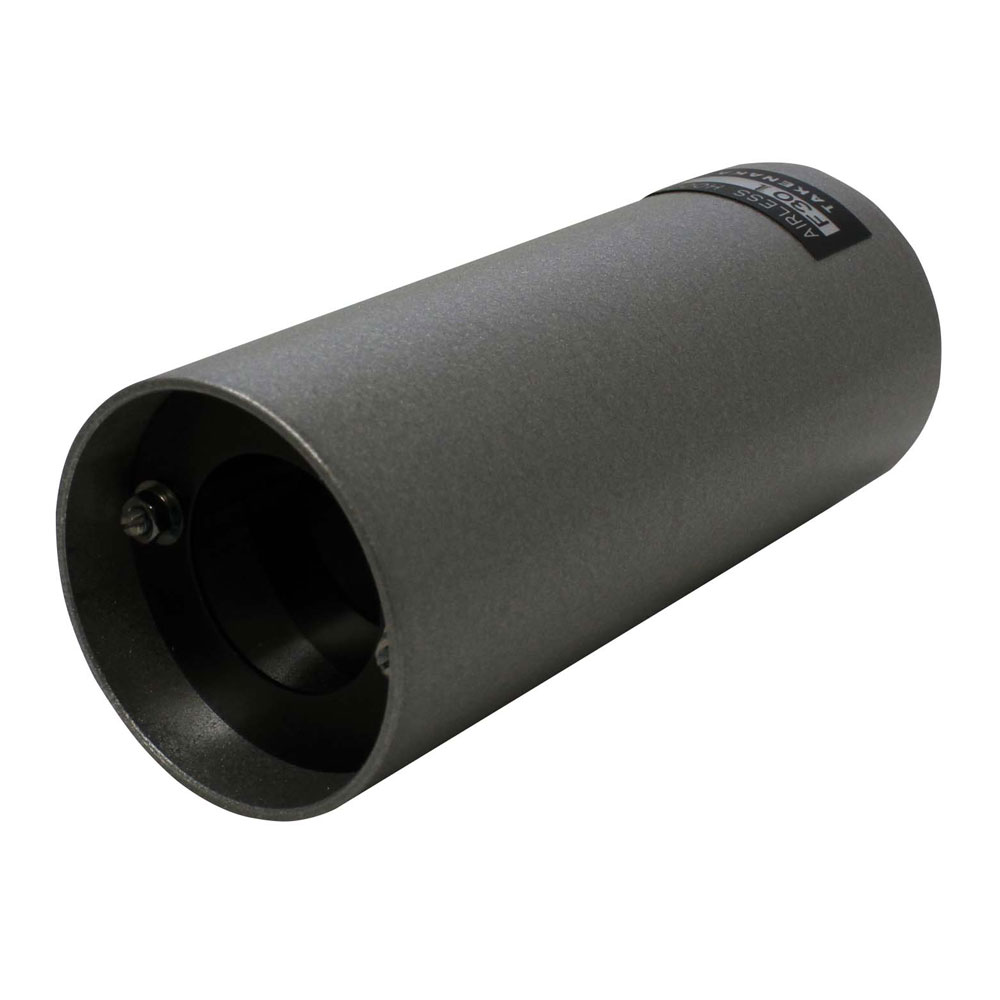

フードF301

種類 エアーレスフード
内容 外光遮閉用のフードです。レンズ汚れを防止するためにマフラー効果を利用したエアーレスフードです。省エネタイプです。
価格(¥) 23,000/1本
オプション写真

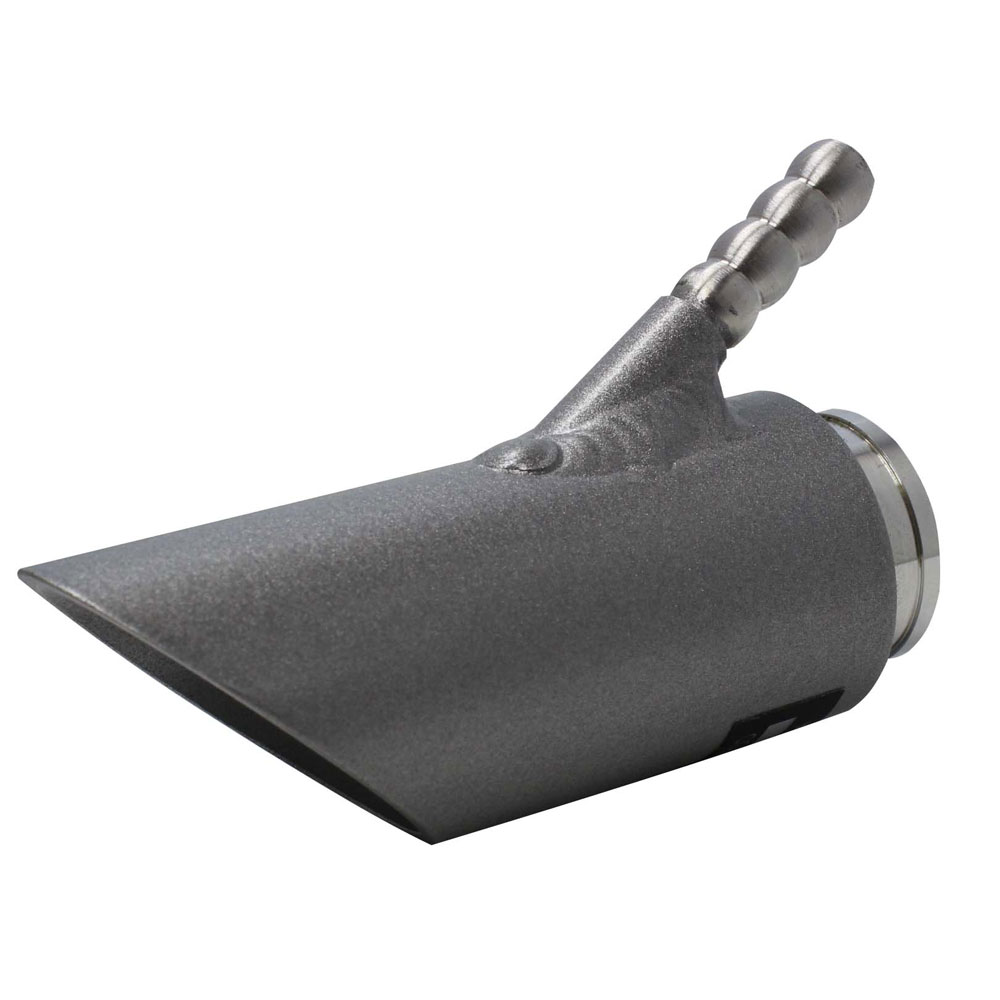

フードA301

種類 エアーパージ用フード
内容 レンズ汚れを防止するためのエアーパージフードです。
価格(¥) 10,000/1本

ピンホールプレート

オプション写真

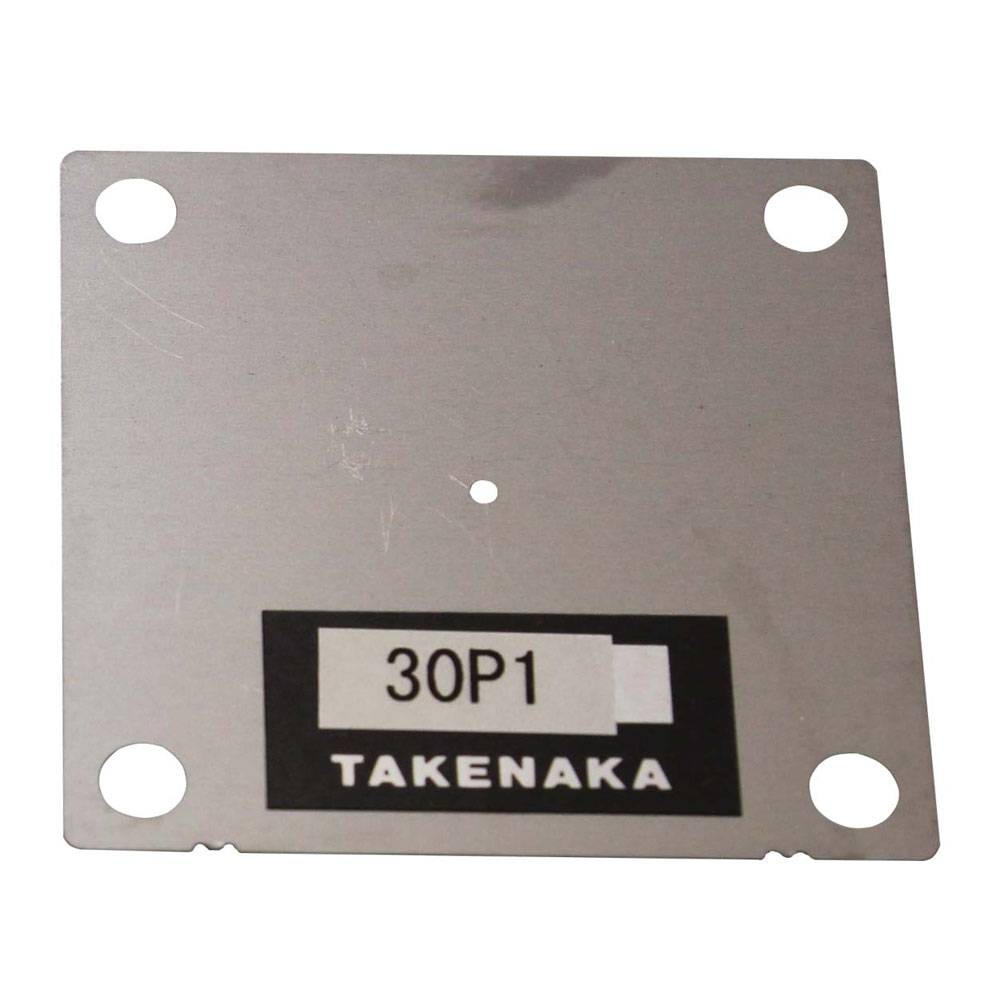

ピンホールプレート30P1

ピンホール径(mm) φ1
検出距離(m) 0.4
内容 投光器、受光器の両方に使用した場合の検出距離です。
価格(¥) 900/1枚
オプション写真

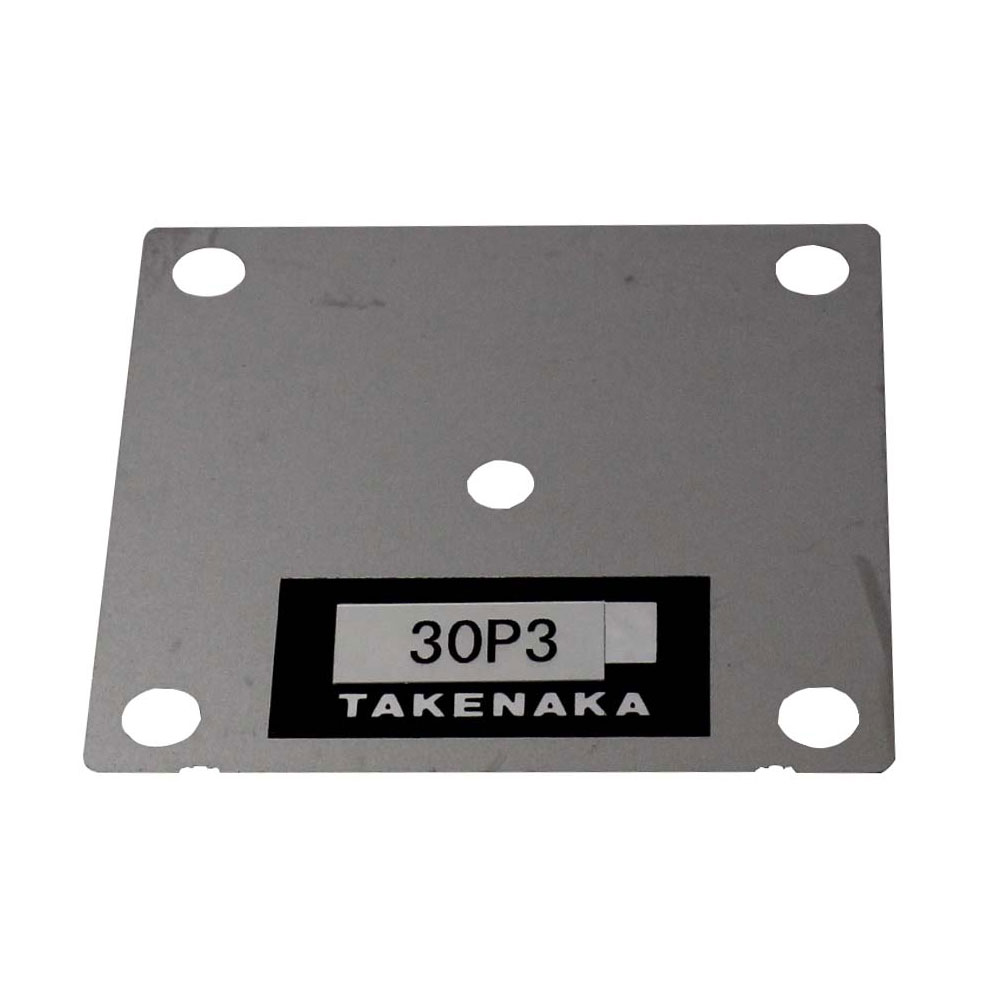

ピンホールプレート30P3

ピンホール径(mm) φ3
検出距離(m) 2.5
内容 投光器、受光器の両方に使用した場合の検出距離です。
価格(¥) 900/1枚
オプション写真

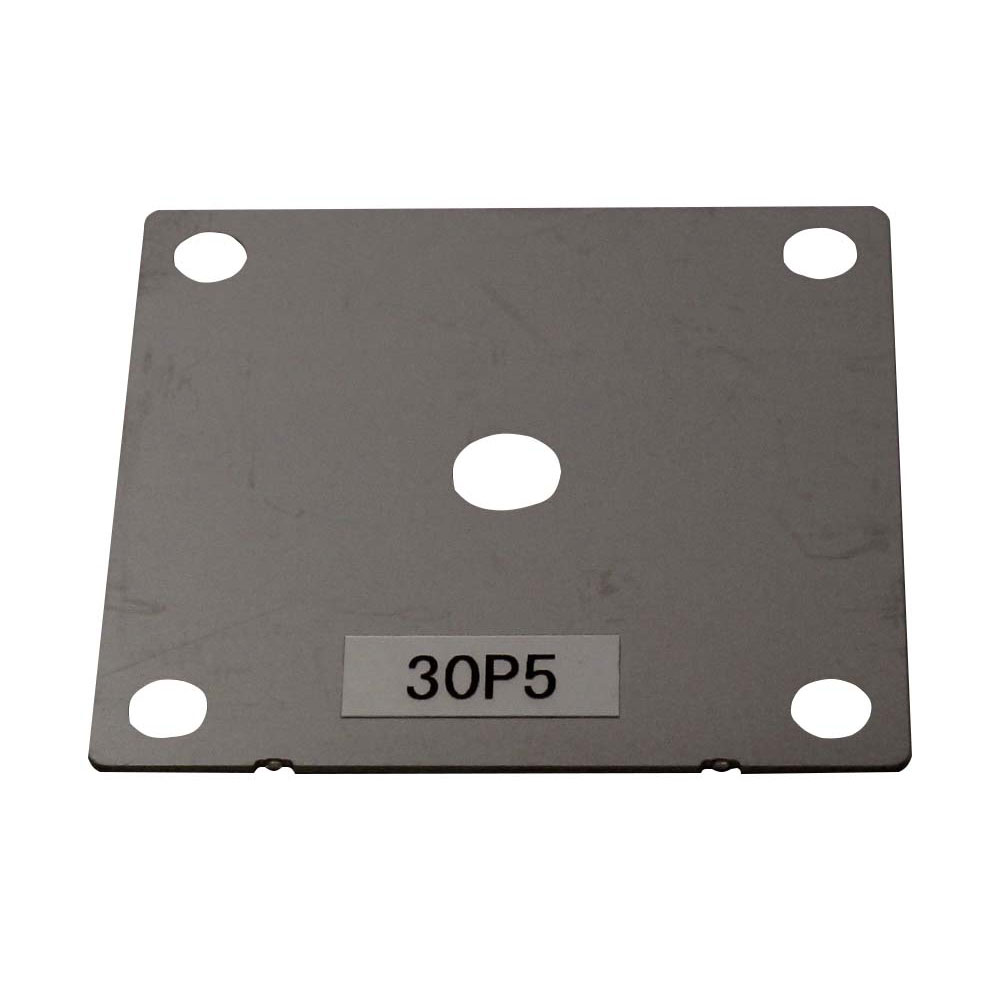

ピンホールプレート30P5

ピンホール径(mm) φ5
検出距離(m) 5.5
内容 投光器、受光器の両方に使用した場合の検出距離です。
価格(¥) 900/1枚
オプション写真

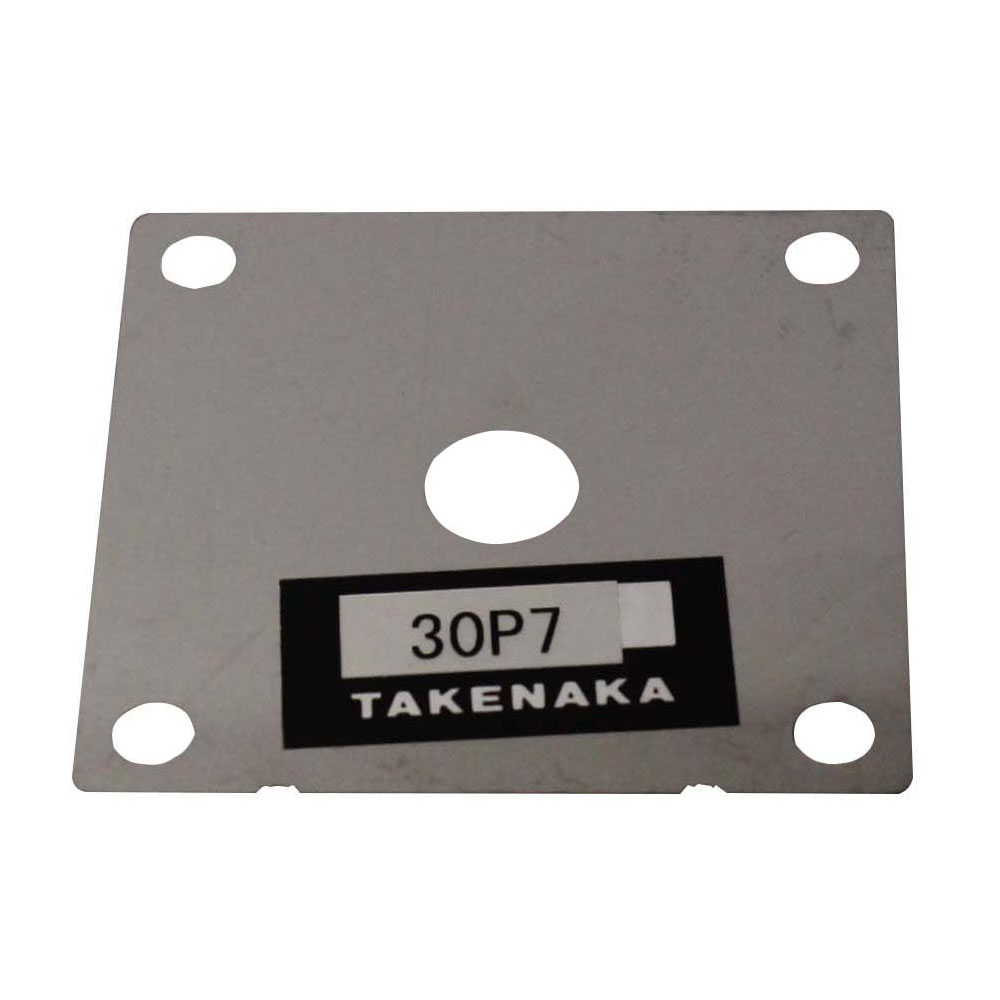

ピンホールプレート30P7

ピンホール径(mm) φ7
検出距離(m) 9.5
内容 投光器、受光器の両方に使用した場合の検出距離です。
価格(¥) 900/1枚
オプション写真

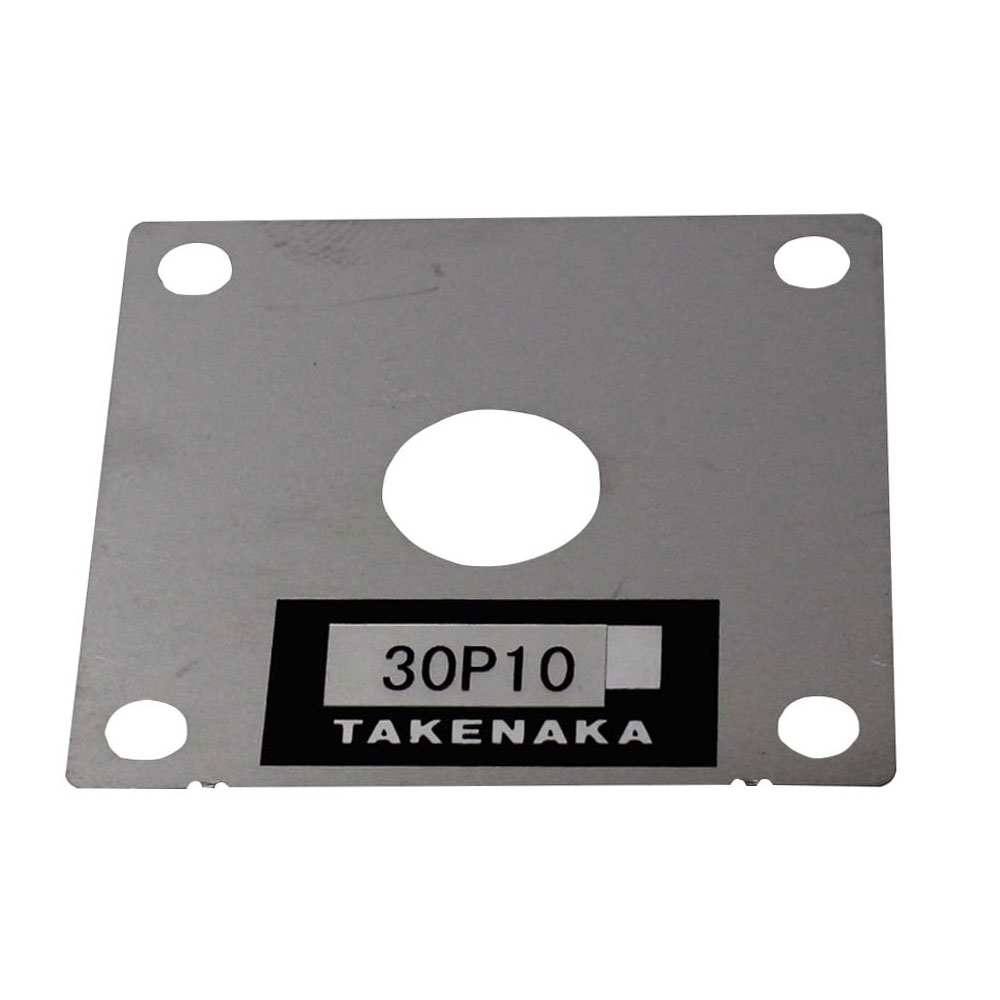

ピンホールプレート30P10

ピンホール径(mm) φ10
検出距離(m) 16
内容 投光器、受光器の両方に使用した場合の検出距離です。
価格(¥) 900/1枚
