製品情報

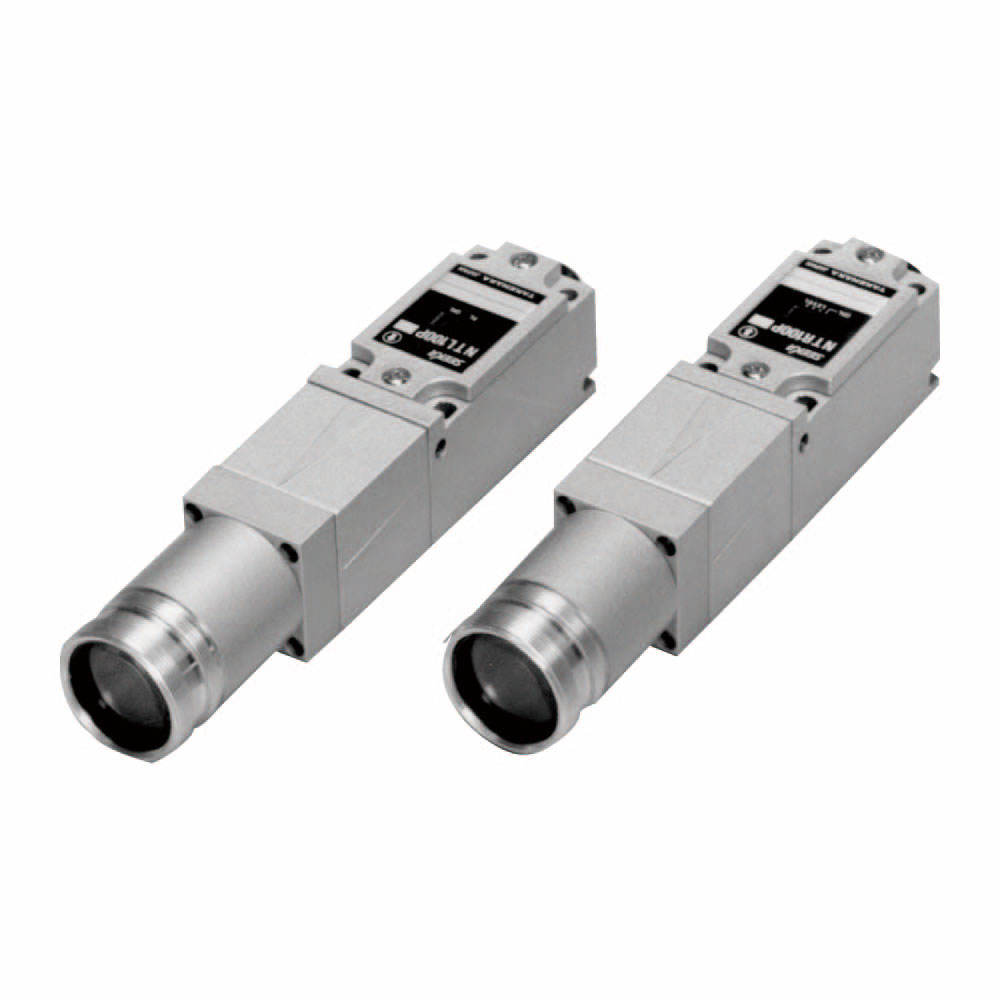

NT100(P)シリーズ
簡易式・CMD

  • 強力パワーで悪環境にも対応
  • 豊富なオプションにより広範な用途に適合
    このセンサは、苛酷な使用環境(ほこりなど)にも充分、耐えられるように設計されたハイパワータイプのCMDです。
規格・検定
  • CE マーク
ダウンロード

NT100(P)シリーズ ラインナップ

型式 種類 操作電源 出力モード 標準価格(¥) ダウンロード
NT100
仕様を見る
簡易式 DC12~24V NPNオープンコレクタ出力 49,000
NT100P
仕様を見る
簡易式 AC100~240V リレー出力 60,500

特長

このセンサは、苛酷な使用環境(ほこりなど)にも充分、耐えられるように設計されたハイパワータイプのCMDです。

  • 長距離設定タイプとしては最小です。
  • 3点レベルインジケータ装備抜群の検出余裕
    緑色LED は8倍の余裕で点灯するように設計されていますが、実力は10倍以上あります。
  • DIN 規格に準拠した堅牢な亜鉛ダイカストケースを採用
  • 投光器には投光モニタ回路を内蔵
    万一の故障により発光が停止した時に投光モニタ出力します。
  • 動作モード切り換え可能
    内蔵のスイッチによりライトオン/ダークオンの切り換えが行えます。

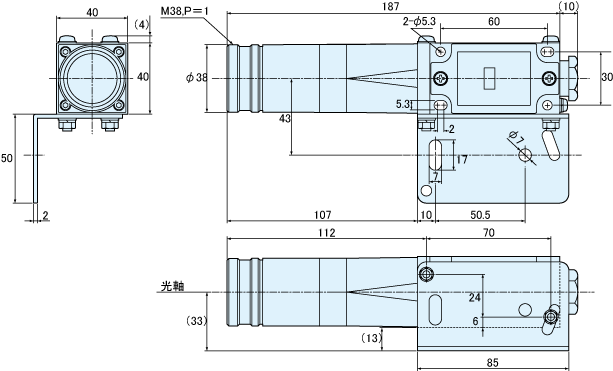

外形寸法図

NT100 NT100P

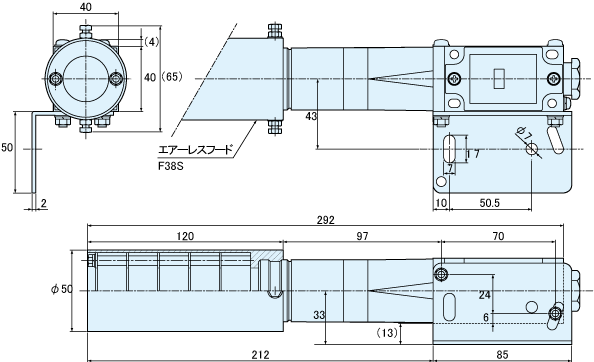

F38Sエアーレスフード(オプション)装着図

回路図/接続方法

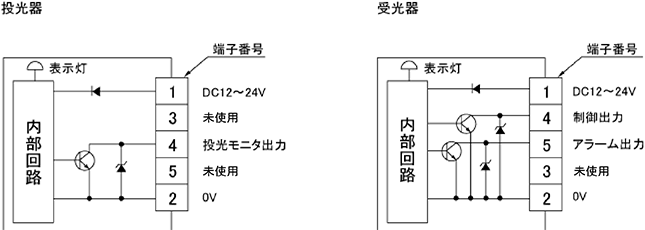

NT100

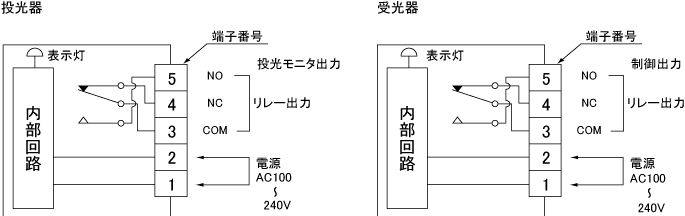

NT100P

オプション

チェッカー

オプション写真

チェッカーCLR3

内容 チェッカーは、投光器から照射される光を“音”と“レベルインジケータ”で確認しながら光軸合わせをするものです。チェッカーで投光器からの光を見つけ、その中心に受光器が設置されるように投光器を調整してください。(イヤホンは別売です。型式:CLR3-CY)
音量ボリウム 内蔵
重さ 110g
標準価格(¥) 19,700

フード

オプション写真

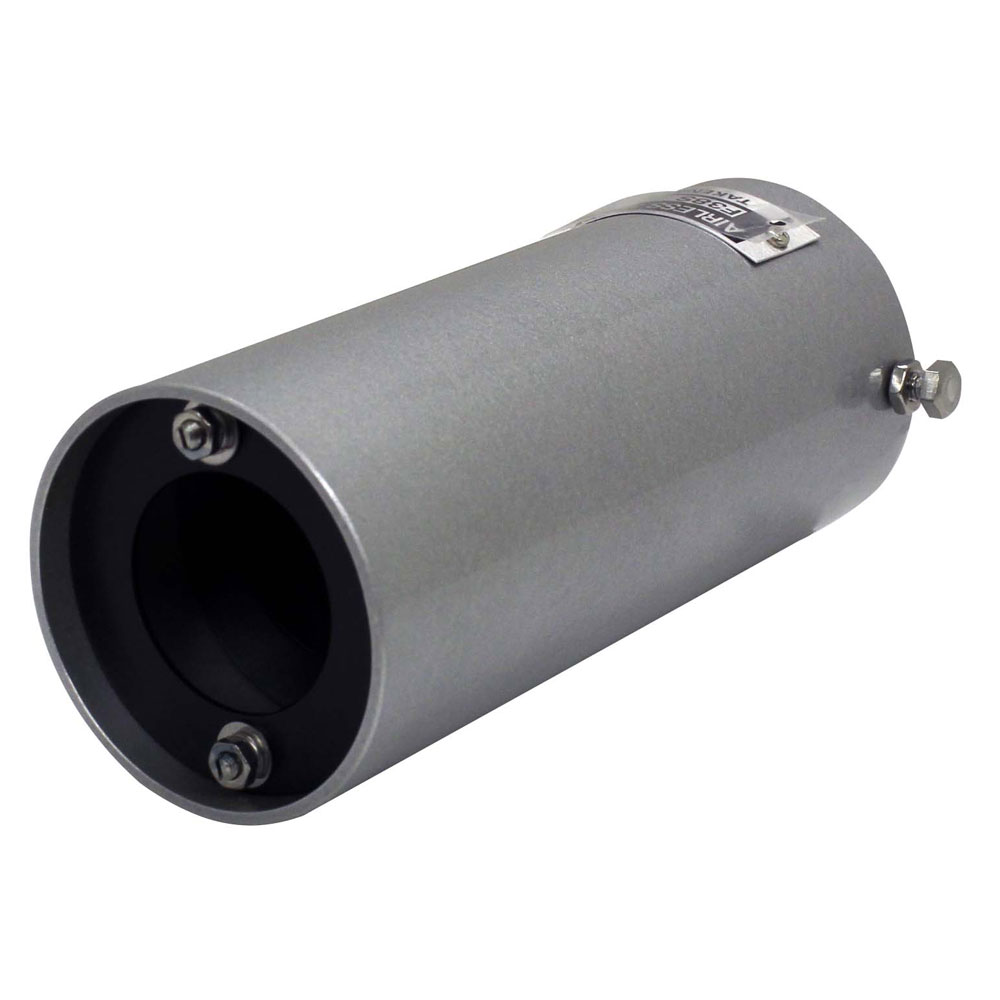

フードF38S

内容 レンズ汚れを防止するためにマフラー効果を利用したエアーレスフードです。省エネタイプ。
長さ 120mm
標準価格(¥) 25,700
