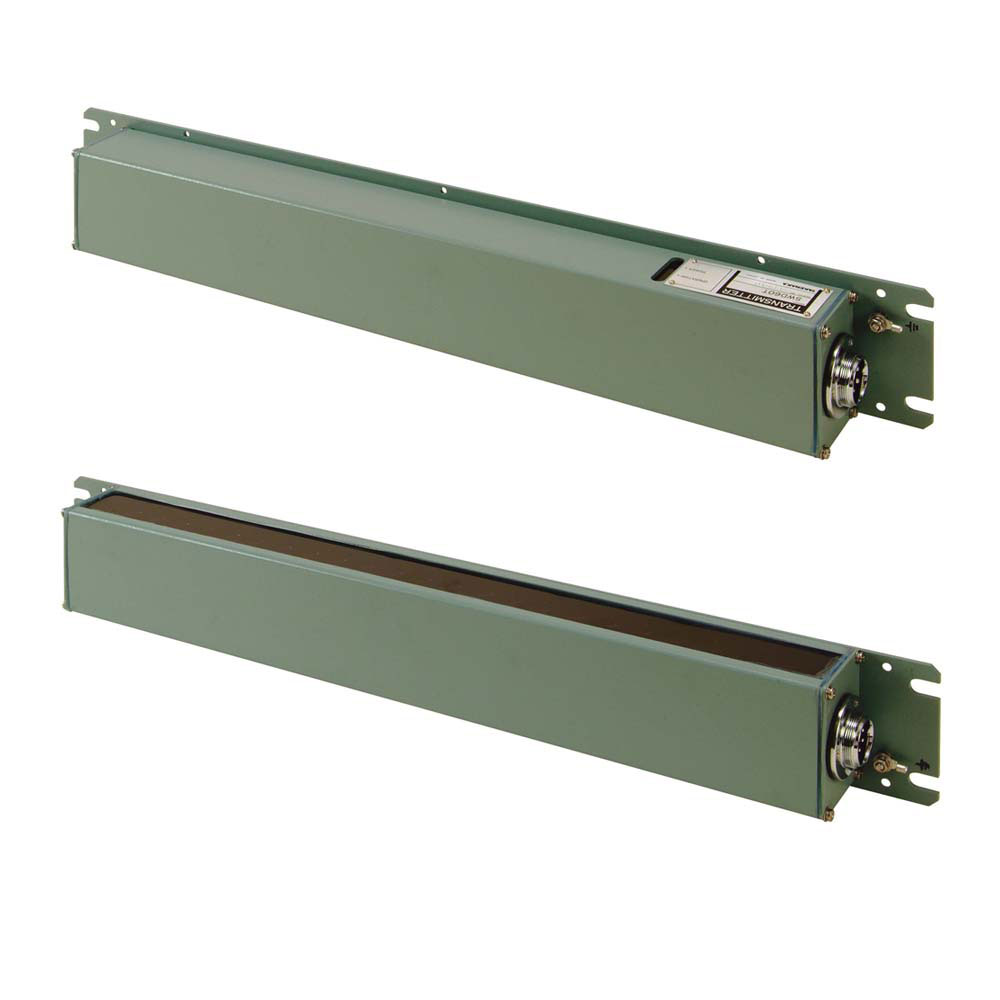

SWD60
パンチホール検出用センサ

  • 1 つ穴、2つ穴兼用
  • 自己チェック機能を内蔵
ダウンロード

SWD60 ラインナップ

形式 種類 価格(¥) ダウンロード
SWD60T SWD60R SWD60RE
仕様を見る
1つ、2つ穴兼用 (SWD60T)180,000 (SWD60R)190,000

特長

  • 1つ穴/2つ穴判別機能
    1 台の装置で1 つ穴と2 つ穴を判別し、各々の出力を出します。
  • 簡単な光軸調整
    完全入光時(投・受光器間の検出エリアに何も無い時)には、受光器のAMP ゲインが通常のパンチホール検知時に比べて約1/10 になります。この状態で光軸が合えば、受光器の『SAFETY』ランプが点灯します。
  • 自己チェック機能内蔵
    投光器には投光モニタ回路が内蔵されており、投光器が正常に発光しているかどうかをチェックし、出力します。受光器は正常に動作するかどうかのチェックを外部信号により行うことができます。
    完全入光時には、受光器のAMP ゲインが自動的に1/10になります。この状態で受光部が完全入光動作すると、受光器と制御函の『SAFETY』ランプが点灯し、受光レベルに10倍以上の動作余裕度があることを知らせます。

投光器及び、受光器にはオプションとして、エアーパージユニット、水冷ジャケットを取り付けることができます。

エアーパージユニット…形式 AP60ET(投光器用)、AP60ER(受光器用)
水冷ジャケット…形式 WJ60E(投・受光器兼用)

エッジ処理機能を装備(別機種)

板幅がセンサの有効検出幅より小さい場合は、エッジ処理機能を装備した受光器を用意しています。
受光器形式:SWD60RE (有効検出幅390mm エッジ処理時)

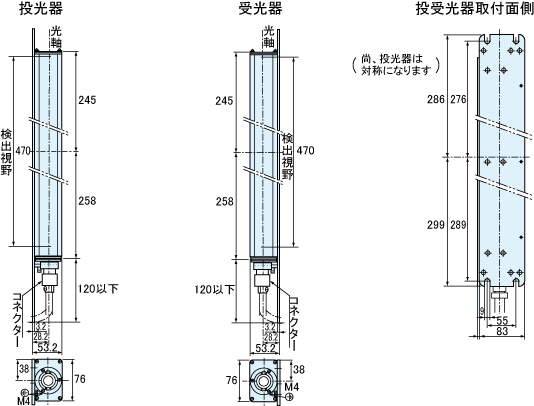

外形寸法図

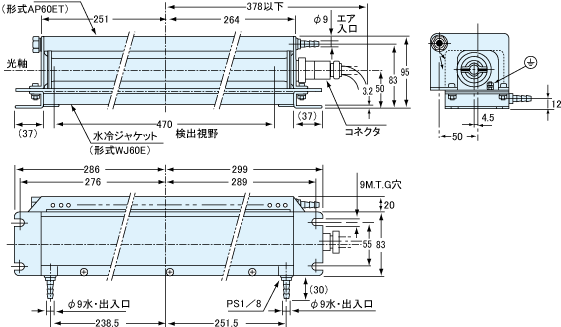

エアーパージユニット及び水冷ジャケット装着図
形式:AP60ET
形式:WJ60E

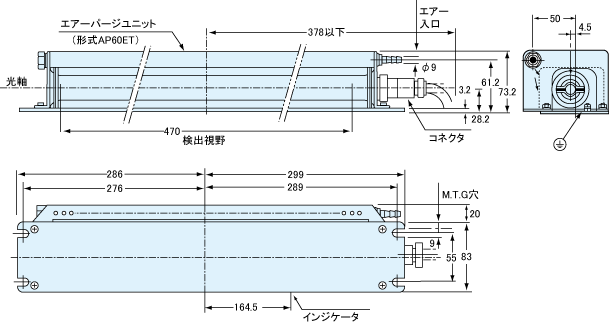

エアーパージユニット装着図
形式:AP60ET

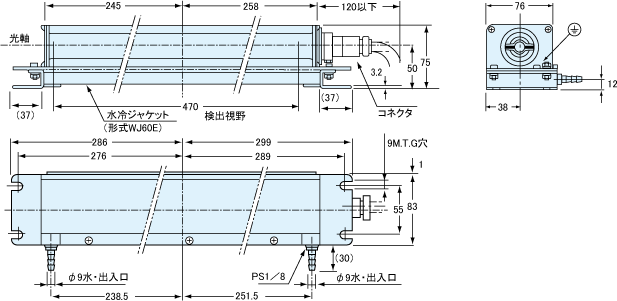

水冷ジャケット装着図
形式:WJ60E

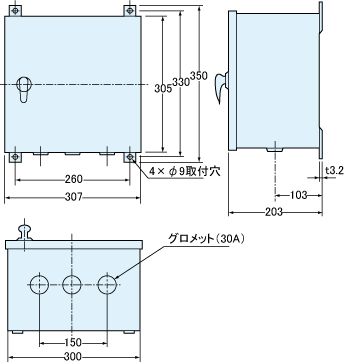

制御函 SWD60B ケース付

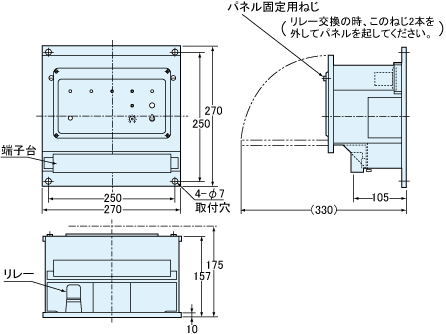

制御函 SWD60B ケースなし

オプション

専用コントローラ

オプション写真

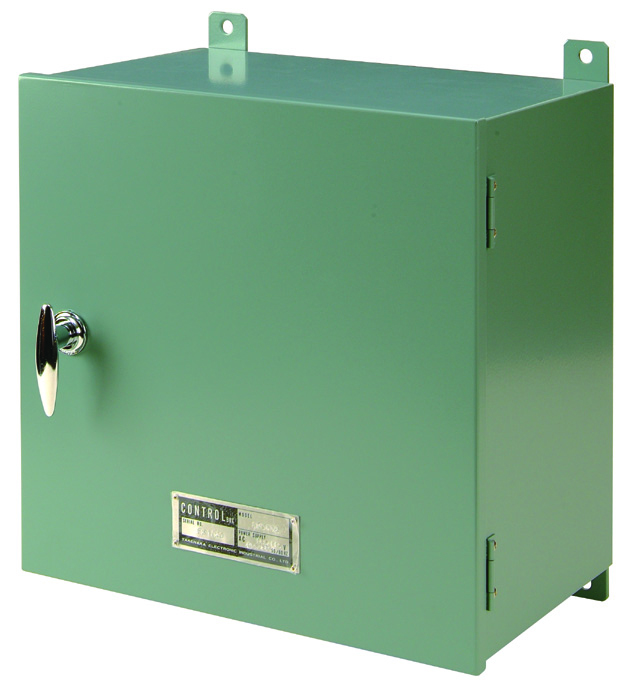

専用コントローラSWD60B

dimLink
種類 専用コントローラ
制御出力 1つ穴検知出力:リレー出力1c 及びNPN オープンコレクタ出力(フローティング)
2つ穴検知出力:リレー出力1c 及びNPN オープンコレクタ出力(フローティング)
出力定格 リレー出力:AC250V 5A 以下 抵抗負荷
NPNオープンコレクタ出力:DC30V 100mA 以下
動作モード ワンショット出力0.1~1秒可変(パネル面ボリウム)
応答時間 リレー出力:30ms 以下
NPN オープンコレクタ出力:3ms 以下
SAFETY出力 リレー出力1a
出力定格:AC250V 5A 以下 抵抗負荷
警報出力(ALARM)動作モード 出力定格:リレー出力 AC250V 5A 以下 抵抗負荷
受光器チェック入力 a 接点入力(端子⑨−⑩短絡にて動作)
操作電源 AC100、110、200、220V のいずれか
(定格電圧− 15 + 10% 50 / 60Hz)
消費電力 30W 以下
使用周囲温度 − 25 ~+ 55℃(氷結しないこと)
保存温度範囲 − 40 ~+ 70℃(結露しないこと)
使用周囲湿度 35 ~85% RH(結露しないこと)
耐電圧/絶縁抵抗 電源−ケース間
リレー出力−ケース間 AC1500V 1 分間
リレー出力−電源間 20MΩ 以上(DC500V メガ)
オープンコレクタ出力−ケース間 AC1000V 1 分間
オープンコレクタ出力−電源間 20MΩ 以上(DC250V メガ)
耐振動 10 ~55Hz 複振幅1.5 mm X、Y、Z 方向 各2 時間
衝撃 500m / s2 X、Y、Z 方向 各3 回
接続方式 端子台式
保護構造 IP40(ケース付の場合)
質量 約9 ㎏
価格(¥) 210,000
