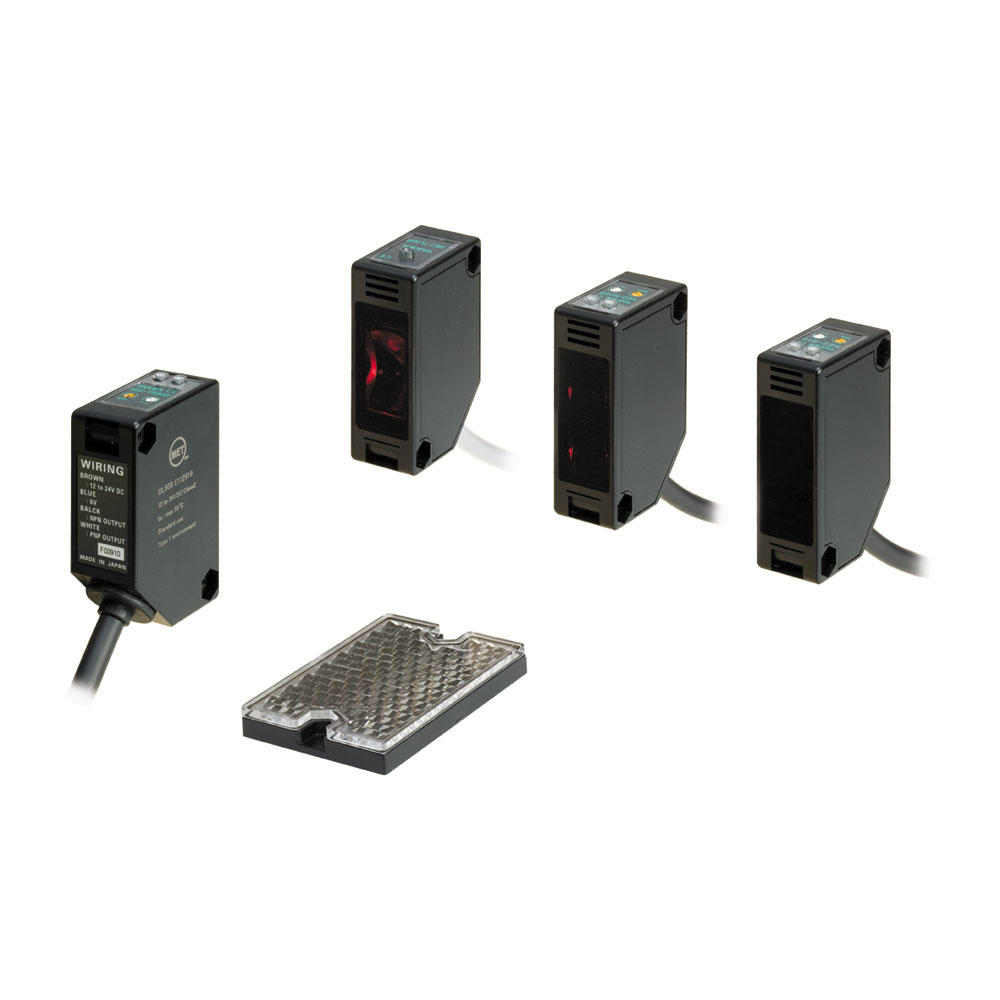

NE2シリーズ
アンプ内蔵形光電子センサ

NE2シリーズ
  • 基本機能とクオリティにこだわった長距離アンプ内蔵形のスタンダード
    • このクラス最長の検出距離
    • 透過形…30m、50m
    • リフレクタ形…8m
    • 拡散反射形…1m
    • 動作点検や、始業点検に役立つ外部投光停止入力装備（透過形のみ）
    • 保護構造IP67
    • 偏光リフレクタ、拡散反射形に相互干渉防止機能装備（2台まで
    • 偏光フィルタ（別売）装備で2台密着取付が可能（NE2-T30R）
    • NPN/PNP　2出力内蔵
規格・検定
  • CE マーク
  • cMETusマーク
ダウンロード

NE2シリーズ ラインナップ

型式 操作電源 検出方式 検出距離min（mm） 検出距離（mm） 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 標準価格（￥） ダウンロード
NE2-T50
仕様を見る 		DC12～24V 透過形 50000.00 NPN
PNP 		ダークオン
ライトオン 		赤外LED IP67 コード引出し式 物流機械用 一般機械・物流 13,600
NE2-T30R
仕様を見る 		DC12～24V 透過形 30000.00 NPN
PNP 		ダークオン
ライトオン 		赤色LED IP67 コード引出し式 物流機械用 一般機械・物流 12,300
NE2-M10R
仕様を見る 		DC12～24V 偏光リフレクタ形 8000.00 NPN
PNP 		ダークオン
ライトオン 		赤色LED IP67 コード引出し式 物流機械用 一般機械・物流 8,600
NE2-R10
仕様を見る 		DC12～24V 拡散反射形 1000.00 NPN
PNP 		ダークオン
ライトオン 		赤外LED IP67 コード引出し式 物流機械用 一般機械・物流 8,600
NE2-T50-J
仕様を見る 		DC12～24V 透過形 50000.00 NPN
PNP 		ダークオン
ライトオン 		赤外LED IP67 M12コネクタ式 物流機械用 一般機械・物流 14,600
NE2-T30R-J
仕様を見る 		DC12～24V 透過形 30000.00 NPN
PNP 		ダークオン
ライトオン 		赤色LED IP67 M12コネクタ式 物流機械用 一般機械・物流 13,600
NE2-M10R-J
仕様を見る 		DC12～24V 偏光リフレクタ形 8000.00 NPN
PNP 		ダークオン
ライトオン 		赤色LED IP67 M12コネクタ式 物流機械用 一般機械・物流 10,100
NE2-R10-J
仕様を見る 		DC12～24V 拡散反射形 1000.00 NPN
PNP 		ダークオン
ライトオン 		赤外LED IP67 M12コネクタ式 物流機械用 一般機械・物流 10,100

外形寸法図

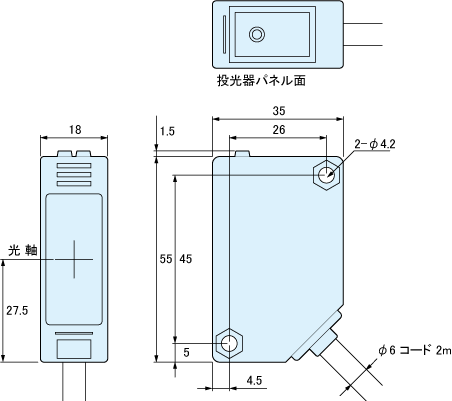

コード引出し式　投光器
NE2-TL50
NE2-TL30R

コード引出し式　受光器、偏光リフレクタ形、拡散反射形

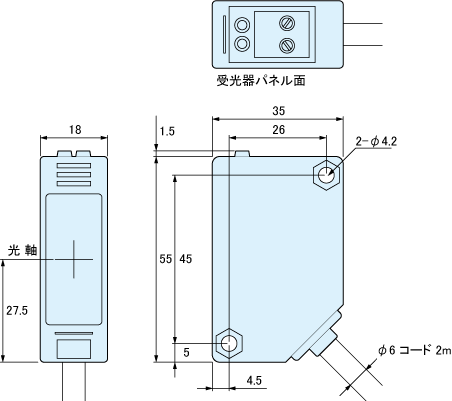

NE2-TR50
NE2-TR30R
NE2-M10R
NE2-R10

M12 コネクタ式　投光器

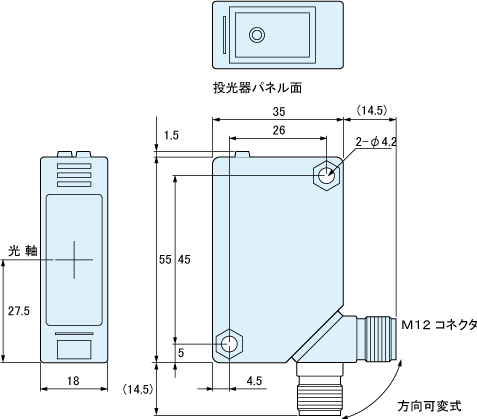

NE2-TL50-J
NE2-TL30R-J

M12コネクタ式　受光器、偏光リフレクタ形、拡散反射形

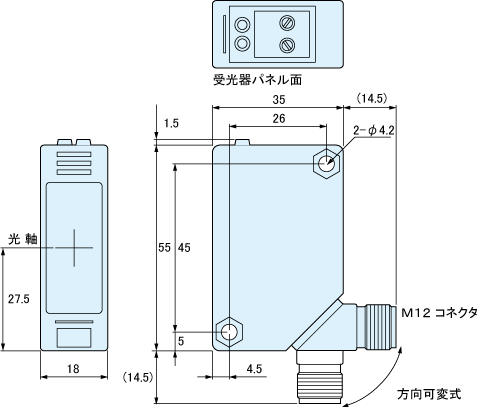

NE2-TR50-J
NE2-TR30R-J
NE2-M10R-J
NE2-R10-J

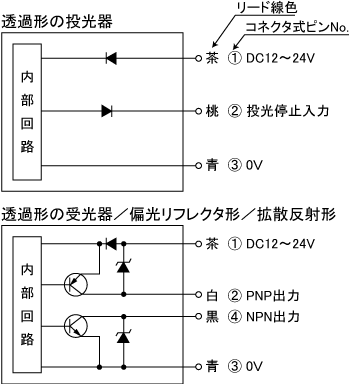

回路図/接続方法

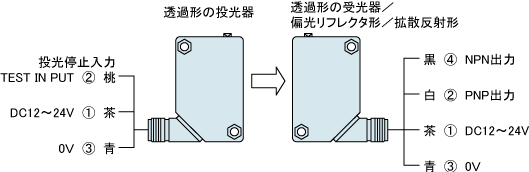

接続方法

  • 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
  • ○の数字はM12コネクタ式（－J ）のピンNo.です。

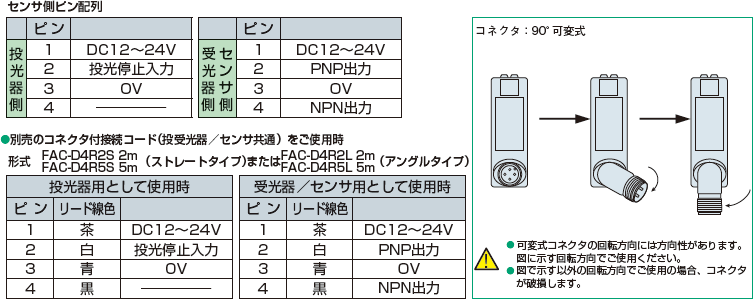

M12コネクタ式のピン配列と接続

搬送・交通

車輌のはみ出し検出

機械式駐車場で車輌のはみ出しを、透過形センサで安定検出します。
センサには雨よけのカバーを使用して設置します。

オプション

ピンホールプレート

オプション写真

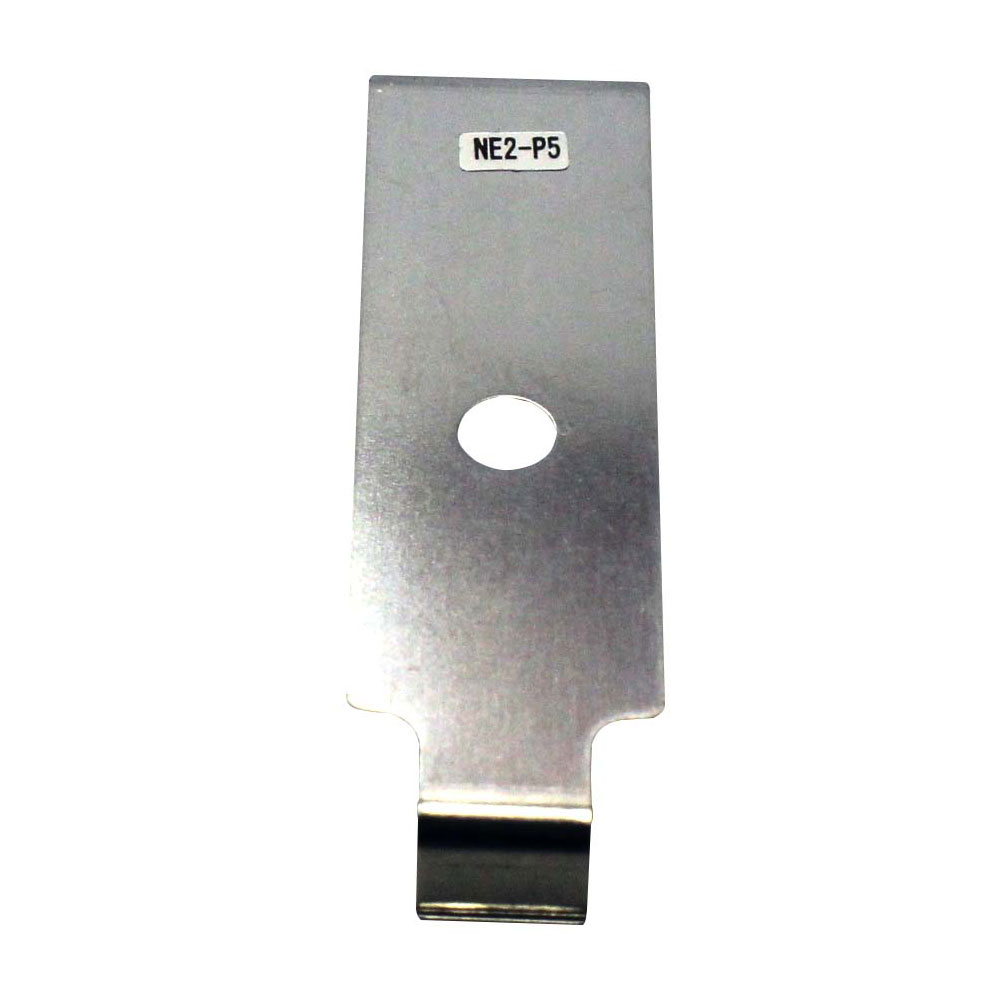

ピンホール板NE2-P5
種類 ピンホール板
適合機種 NE2-T50、NE2-T50-J
NE2-T30R、NE2-T30R-J
ホール径 5mm
検出距離 NE2-T50、NE2-T50-J：10m
NE2-T30R、NE2-T30R-J：7m
価格（￥） 880/1枚
オプション写真

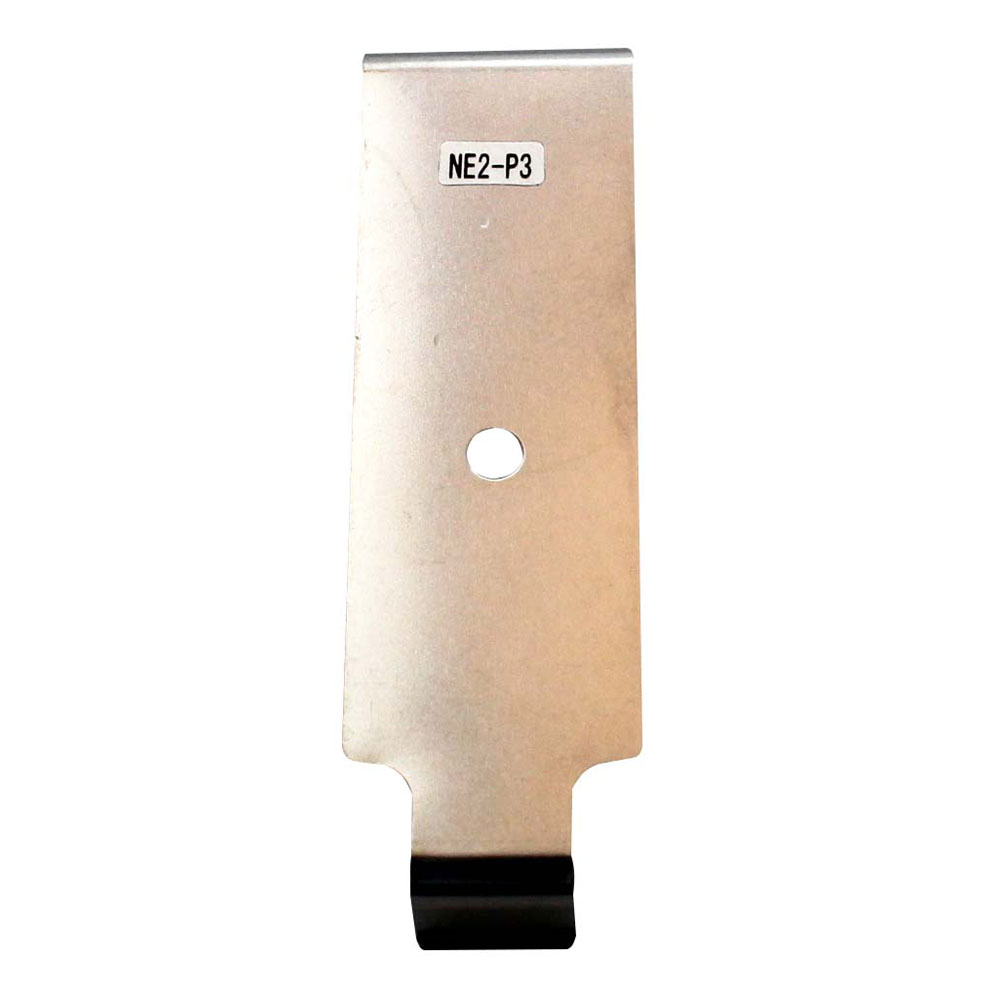

ピンホール板NE2-P3
種類 ピンホール板
適合機種 NE2-T50、NE2-T50-J
NE2-T30R、NE2-T30R-J
ホール径 3mm
検出距離 NE2-T50、NE2-T50-J：5m
NE2-T30R、NE2-T30R-J：3m
価格（￥） 880/1枚
オプション写真

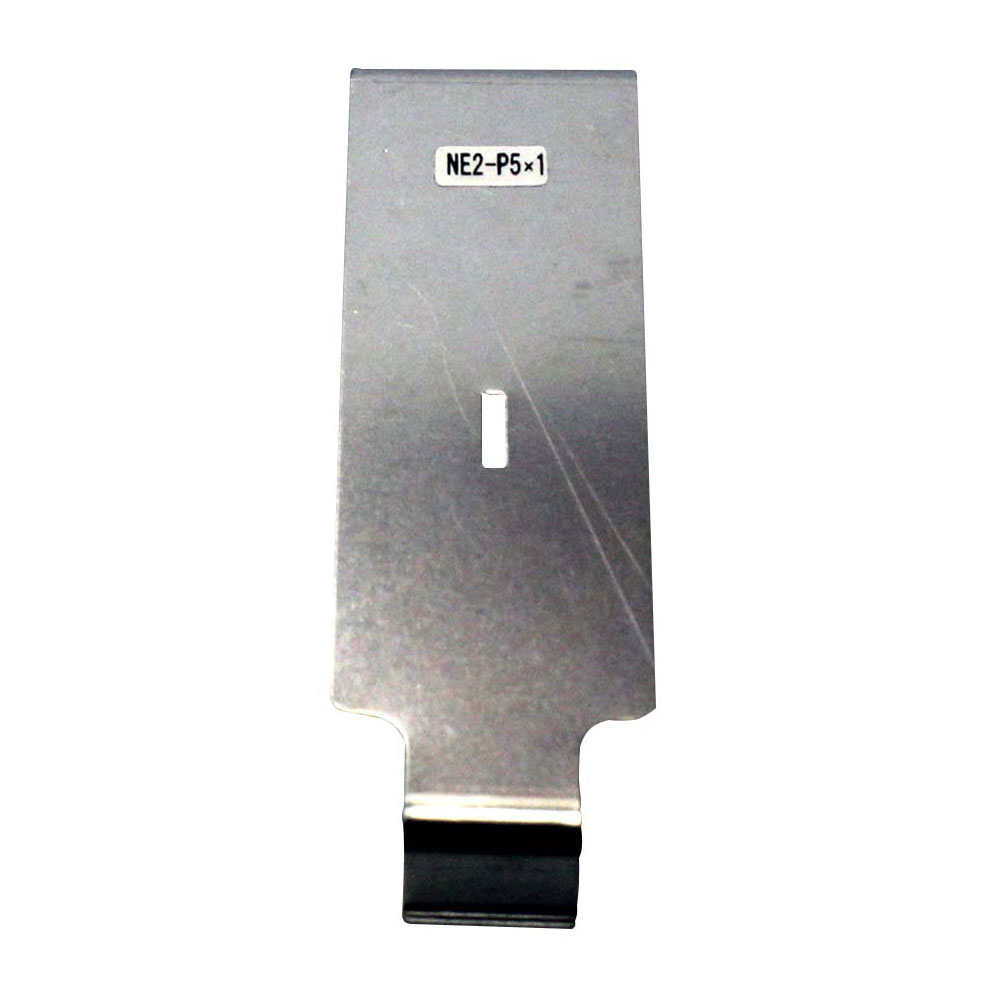

ピンホール板NE2-P5X1
種類 ピンホール板
適合機種 NE2-T50、NE2-T50-J
NE2-T30R、NE2-T30R-J
ホール径 5X1mm
検出距離 NE2-T50、NE2-T50-J：3m
NE2-T30R、NE2-T30R-J：2m
価格（￥） 500/1枚

リフレクタ

オプション写真

リフレクタK-8

dimLink
種類 リフレクタ（偏光リフレクタ形使用可）
有効反射面積 約47X47mm
保護構造 IP67
取付方法 ねじ止め、M4ねじ使用
材質 ミラー：アクリル、ベース：耐熱ABS
標準価格（￥） 1,300
適合機種 NE2-M10R、NE2M10R-J
検出距離 0.05～10m
オプション写真

リフレクタK-71

dimLink
種類 リフレクタ（偏光リフレクタ使用可）
有効反射面積 約30X18mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用（接着も可）
材質 ミラー：アクリル、ベース：耐熱ABS
付属品 ねじ2本、ナット2個
外形 43X23mm
検出物体径 φ40mmの不透明体
検出距離 0.1～2m
標準価格（￥） 750
適合機種 NE2-M10R、NE2M10R-J
検出距離 0.05～4m

干渉防止フィルタ

オプション写真

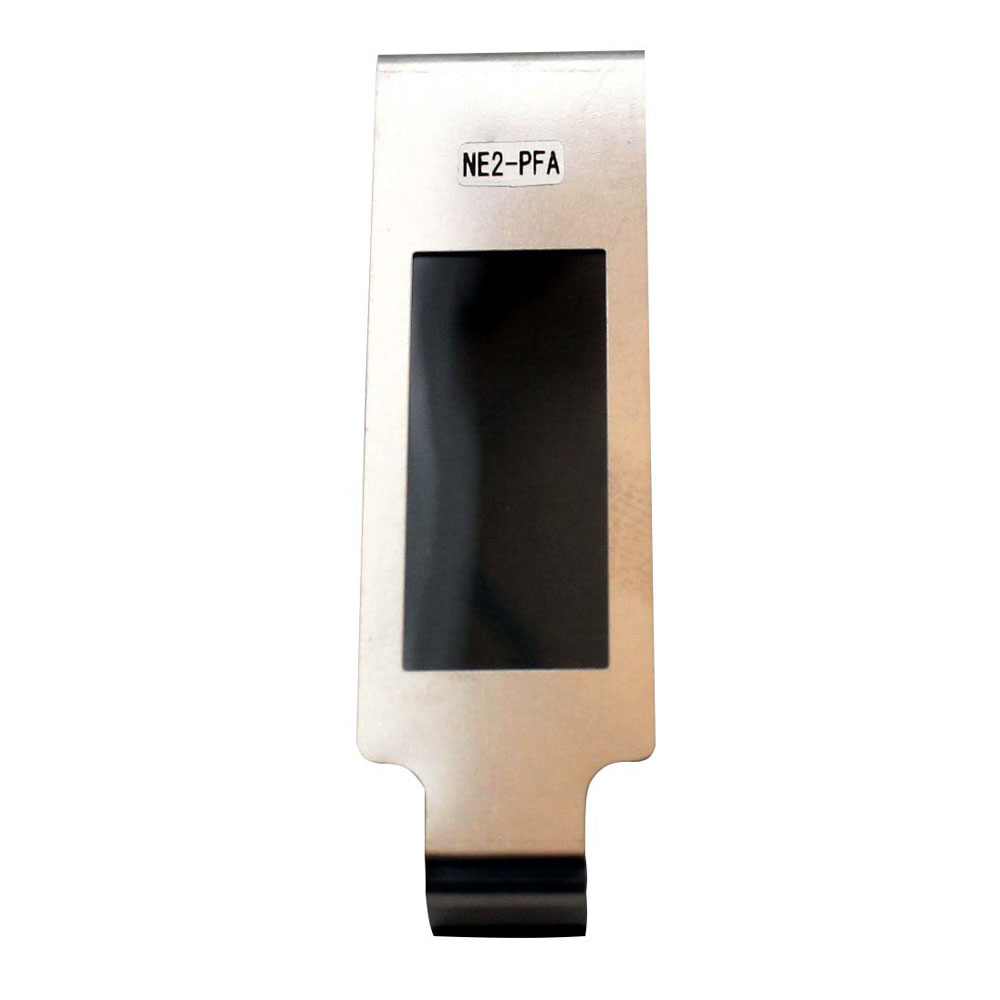

干渉防止フィルタNE2-PFA
種類 干渉防止フィルタ
適合機種 NE2-T30R、NE2-T30R-J
内容 縦偏光フィルタ
価格（￥） 2,100/2枚
オプション写真

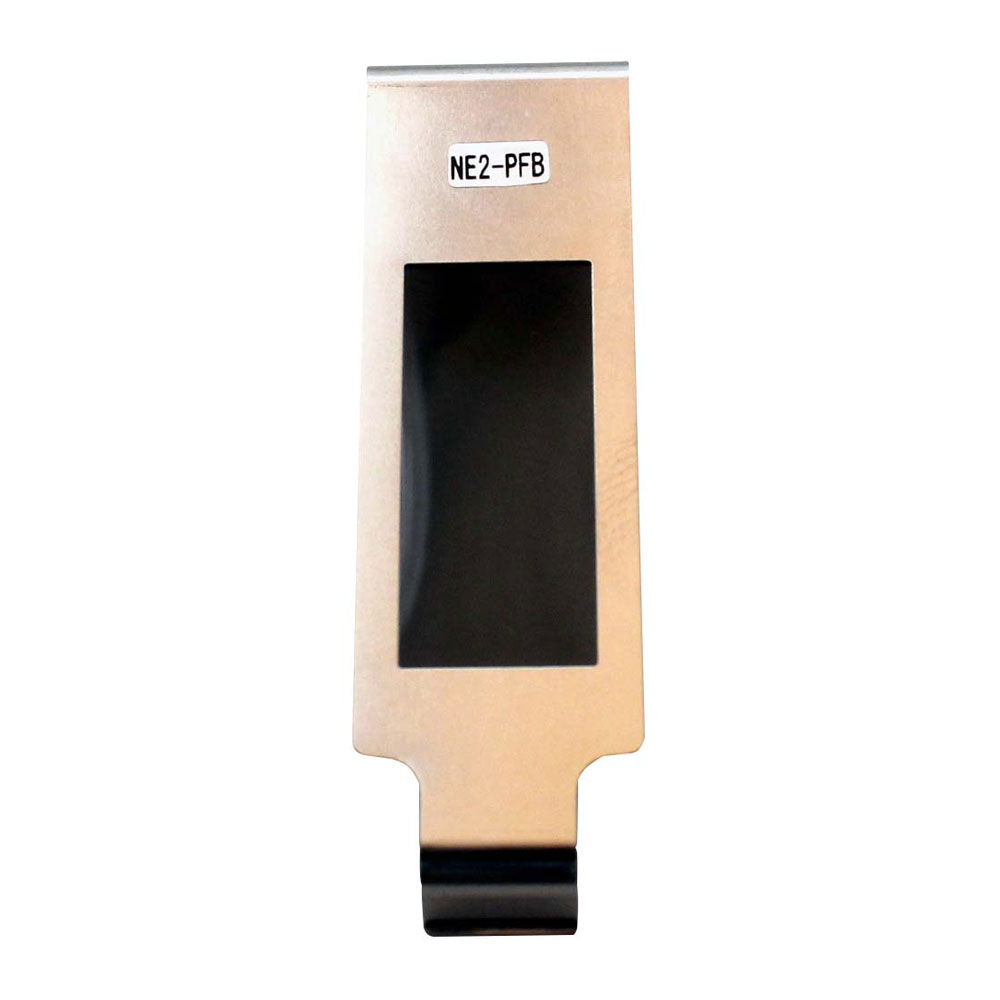

干渉防止フィルタNE2-PFB
種類 干渉防止フィルタ
適合機種 NE2-T30R、NE2-T30R-J
内容 横偏光フィルタ
価格（￥） 2,100/2枚

取付金具

オプション写真

取付金具NE-B1

dimLink
種類 取付金具 縦取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
標準価格（￥） お問い合せください
オプション写真

取付金具NE-B2

dimLink
種類 取付金具 背面取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
標準価格（￥） お問い合せください
オプション写真

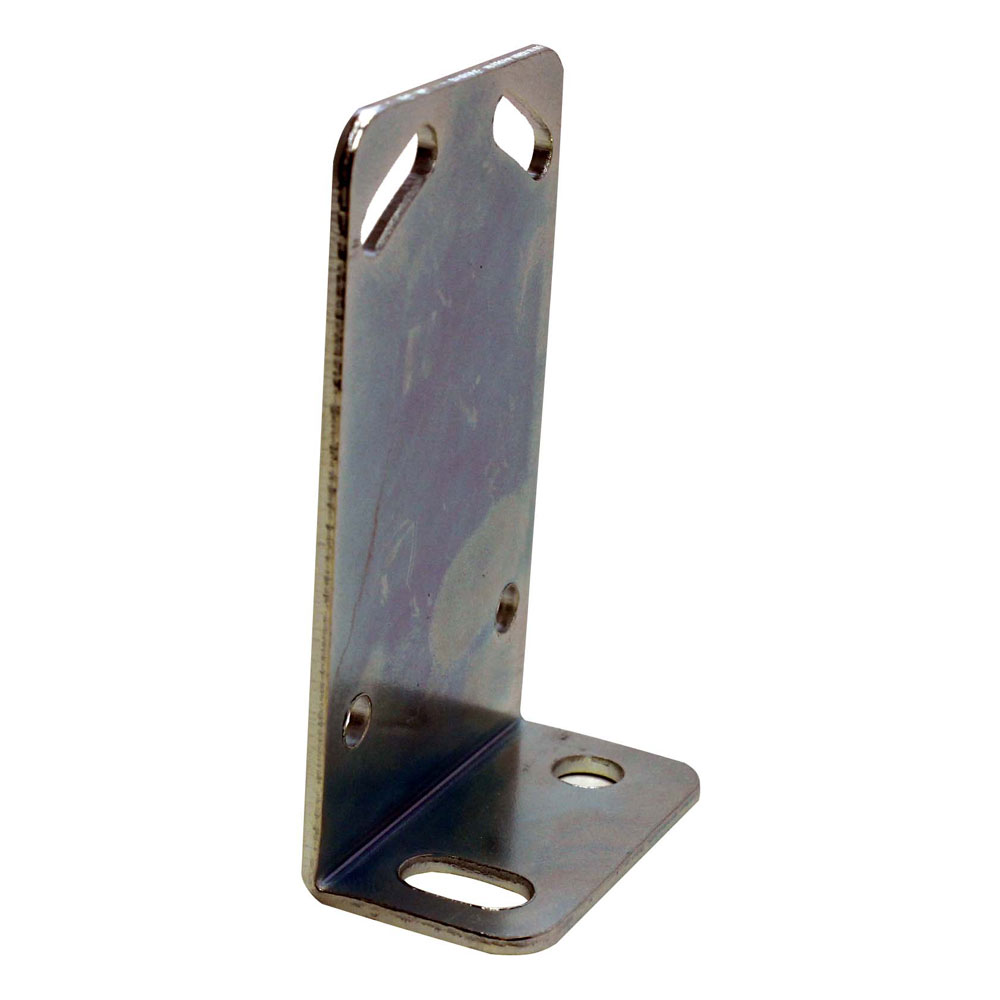

取付金具NE-B1C
種類 取付金具 縦取付用
適合機種 全機種
材質 SPC三価ユニクロ
標準価格（￥） お問い合わせください
オプション写真

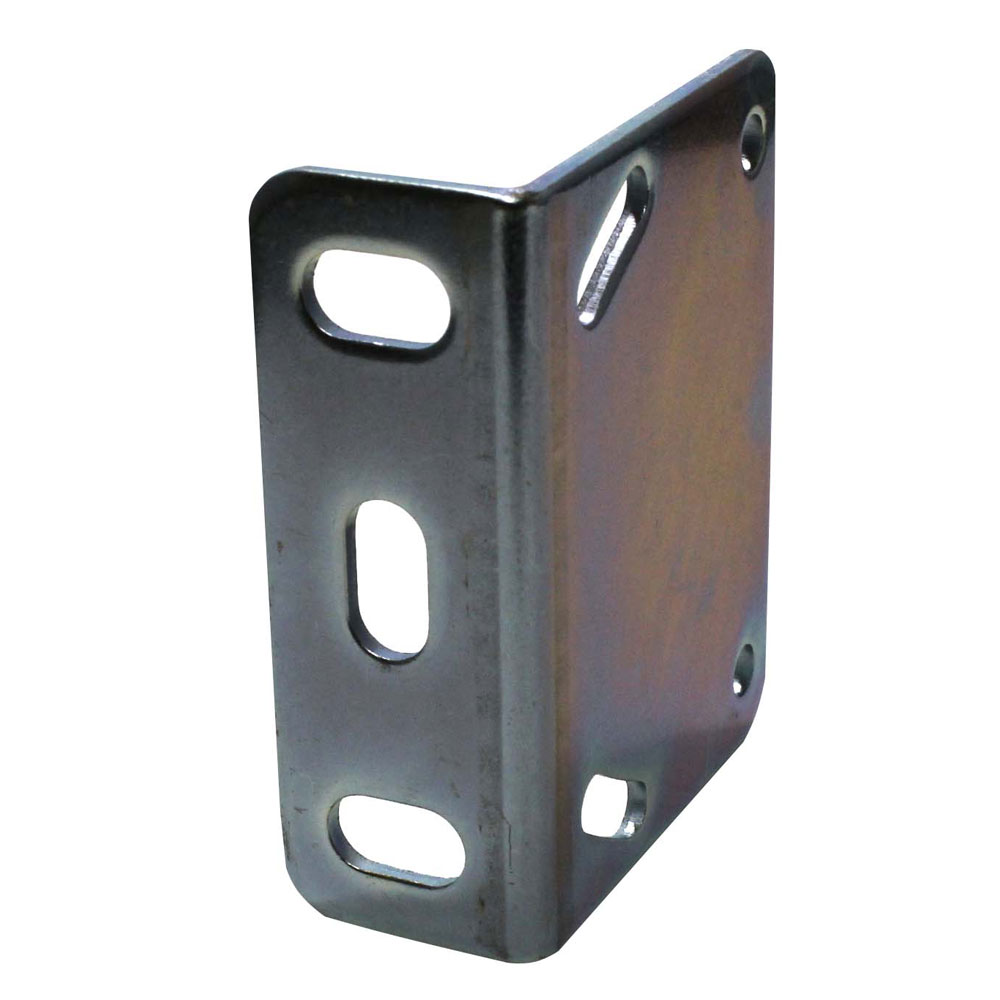

取付金具NE-B2C
種類 取付金具 背面取付用
適合機種 全機種
材質 SPC三価ユニクロ
標準価格（￥） お問い合わせください

コネクタ付コード

オプション写真

コネクタ付コードFAC-D4R2S

dimLink
種類 コネクタ付コード（ストレート形）
適合機種 コネクタ式の全機種
内容 M12　外径φ6mm
コード0.3mm2 X 4 芯　2m（外皮：黒色）
（投・受光器にご使用の場合は、2本必要です。）
コード長 2m
標準価格（￥） 3,700/1本
オプション写真

コネクタ付コードFAC-D4R5S

dimLink
種類 コネクタ付コード（ストレート形）
適合機種 コネクタ式の全機種
内容 M12　外径φ6mm
コード0.3mm2 X 4 芯　5m（外皮：黒色）
（投・受光器にご使用の場合は、2本必要です。）
コード長 5m
標準価格（￥） 4,300/1本
オプション写真

コネクタ付コードFAC-D4R2L

dimLink
種類 コネクタ付コード（アングル形）
適合機種 コネクタ式の全機種
内容 M12　外径φ6mm
コード0.3mm2 X 4 芯　2m（外皮：黒色）
（投・受光器にご使用の場合は、2本必要です。）
コード長 2m
標準価格（￥） 3,700/1本
オプション写真

コネクタ付コードFAC-D4R5L

dimLink
種類 コネクタ付コード（アングル形）
適合機種 コネクタ式の全機種
内容 M12　外径φ6mm
コード0.3mm2 X 4 芯　5m（外皮：黒色）
（投・受光器にご使用の場合は、2本必要です。）
コード長 5m
標準価格（￥） 4,300/1本
