PUシリーズ

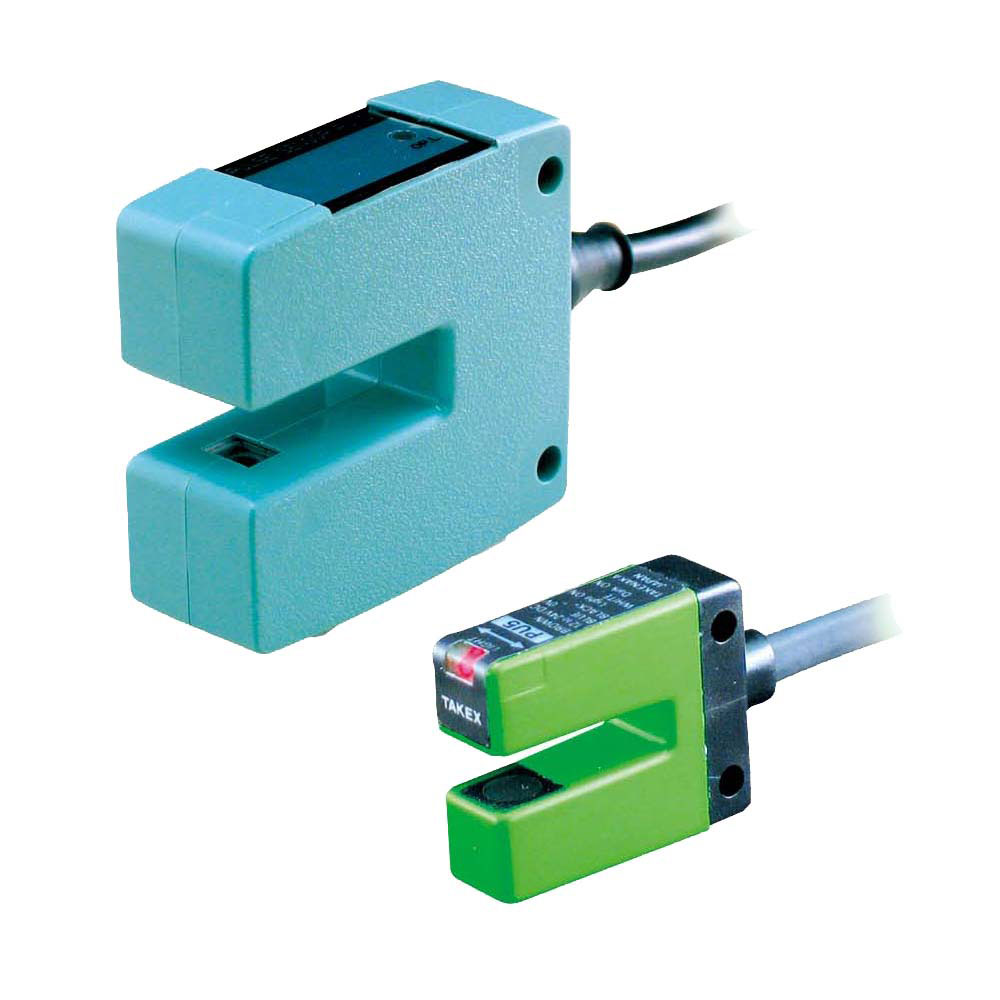

コの字形 アンプ内蔵形光電子センサ

  • 光軸調整不要
  • 自動倉庫における、スタッカークレーンの走行位置の確認や番地の読み取りなどに最適。
規格・検定
  • CE マーク
ダウンロード

PUシリーズ ラインナップ

形式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 価格(¥) ダウンロード
PU5
仕様を見る
DC12~24V 透過形(コの字) 5.00 NPN ダークオン
ライトオン
赤外LED IP67 コード引出し式 コの字型 一般機械・物流
精密機械・電子部品
PU10
仕様を見る
DC12~24V 透過形(コの字) 10.00 NPN ダークオン
ライトオン
赤外LED IP67 コード引出し式 コの字型 一般機械・物流
精密機械・電子部品

外形寸法図

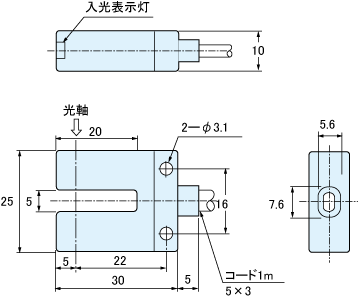

PU5

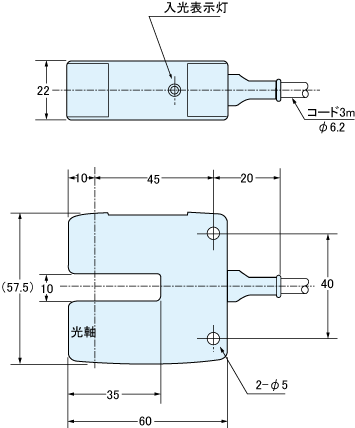

PU10

回路図/接続方法

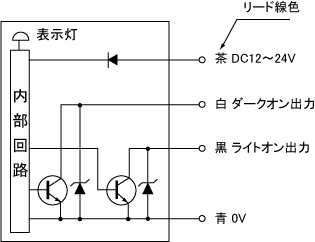

PU5

※未使用の出力線は絶縁処理してください。

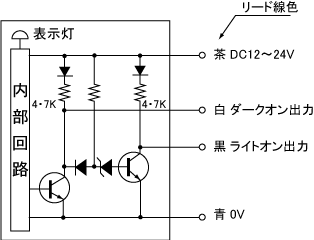

PU10

※未使用の出力線は絶縁処理してください。

印刷

シャフトの回転読み取り用センサ

回転円板の穴を検出し、回転数や速度を読み取ります。
