ASシリーズ
コの字形アンプ内蔵形光電子センサ

ASシリーズ

光軸調整不要
自動倉庫における、スタッカークレーンの走行位置の確認や番地の読み取りなどに最適。
悪環境の現場に充分耐え得るメタルボディ＆IP67耐水構造

規格・検定

ダウンロード

製品カタログ
- AS「24-25シリーズ分割PDFカタログ」
- コの字形センサ　シリーズカタログ

ラインナップ
外形寸法図
回路図/接続方法
アプリケーション

ASシリーズラインナップ

型式	操作電源	検出方式	検出距離min（mm）	検出距離（mm）	出力モード	動作モード	光源	保護構造	接続方式	種類	用途	標準価格（￥）	ダウンロード
AS-U20	DC12～24V	透過形（コの字）		19.00	NPN	ライトオン	赤色LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	8,000
AS-U20PN	DC12～24V	透過形（コの字）		19.00	PNP	ライトオン	赤色LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	9,000
AS-U20D	DC12～24V	透過形（コの字）		19.00	NPN	ダークオン	赤色LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	8,000
AS-U20DPN	DC12～24V	透過形（コの字）		19.00	PNP	ダークオン	赤色LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	9,000
AS-U25	DC12～24V	透過形（コの字）		25.00	NPN	ライトオン	赤色LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	9,000
AS-U25PN	DC12～24V	透過形（コの字）		25.00	PNP	ライトオン	赤色LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	10,000
AS-U25D	DC12～24V	透過形（コの字）		25.00	NPN	ダークオン	赤色LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	9,000
AS-U25DPN	DC12～24V	透過形（コの字）		25.00	PNP	ダークオン	赤色LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	10,000
AS-U30	DC12～24V	透過形（コの字）		30.00	NPN	ライトオン	赤外LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	11,000
AS-U30PN	DC12～24V	透過形（コの字）		30.00	PNP	ライトオン	赤外LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	11,000
AS-U30D	DC12～24V	透過形（コの字）		30.00	NPN	ダークオン	赤外LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	11,000
AS-U30DPN	DC12～24V	透過形（コの字）		30.00	PNP	ダークオン	赤外LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	11,000
AS-U30MA	DC12～24V	透過形（コの字）		30.00	NPN	ダークオンライトオン	赤外LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	20,500
AS-U30MPNA	DC12～24V	透過形（コの字）		30.00	PNP	ダークオンライトオン	赤外LED	IP67	コード引出し式	コの字型	一般機械・物流精密機械・電子部品	20,500

外形寸法図

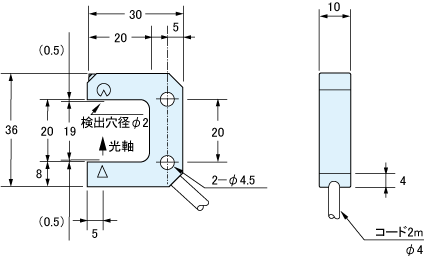

AS-U20、AS-U20D

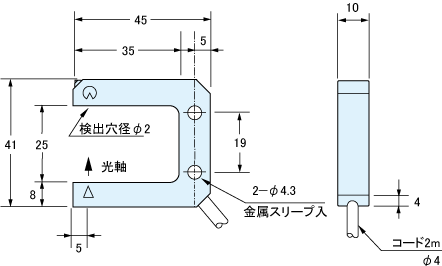

AS-U25、AS-U25D

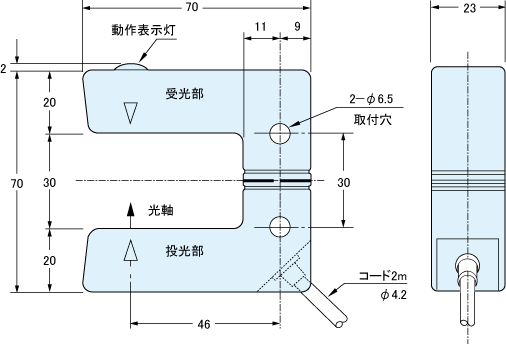

AS-U30、AS-U30D
AS-U30PN、AS-U30DPN

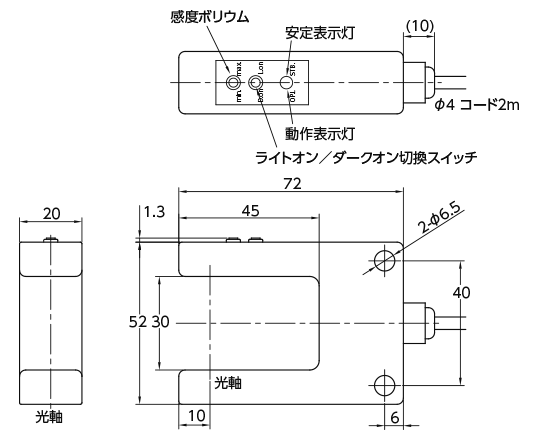

AS-U30MA、AS-U30MPNA

回路図/接続方法

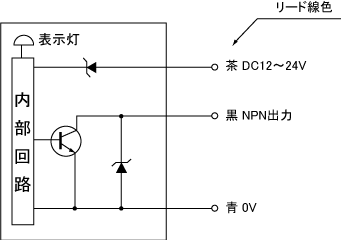

AS-U20
AS-U20D
AS-U25
AS-U25D
AS-U30
AS-U30D

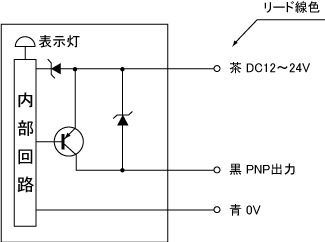

AS-U20PN
AS-U20DPN
AS-U25PN
AS-U25DPN
AS-U30PN
AS-U30DPN

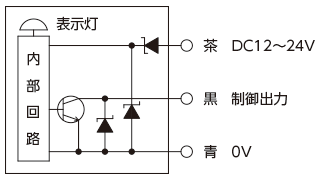

AS-U30MA

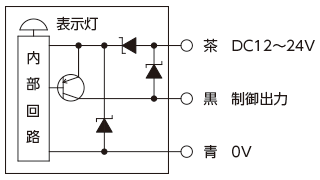

AS-U30MPNA

自動車

ドリル刃折れ検出

ドリル刃折れ検出を毎ストロークごとに検出します。IP67のコの字形センサは光軸調整も不要で安定です。

アンプ内蔵形センサ　AS-U25
