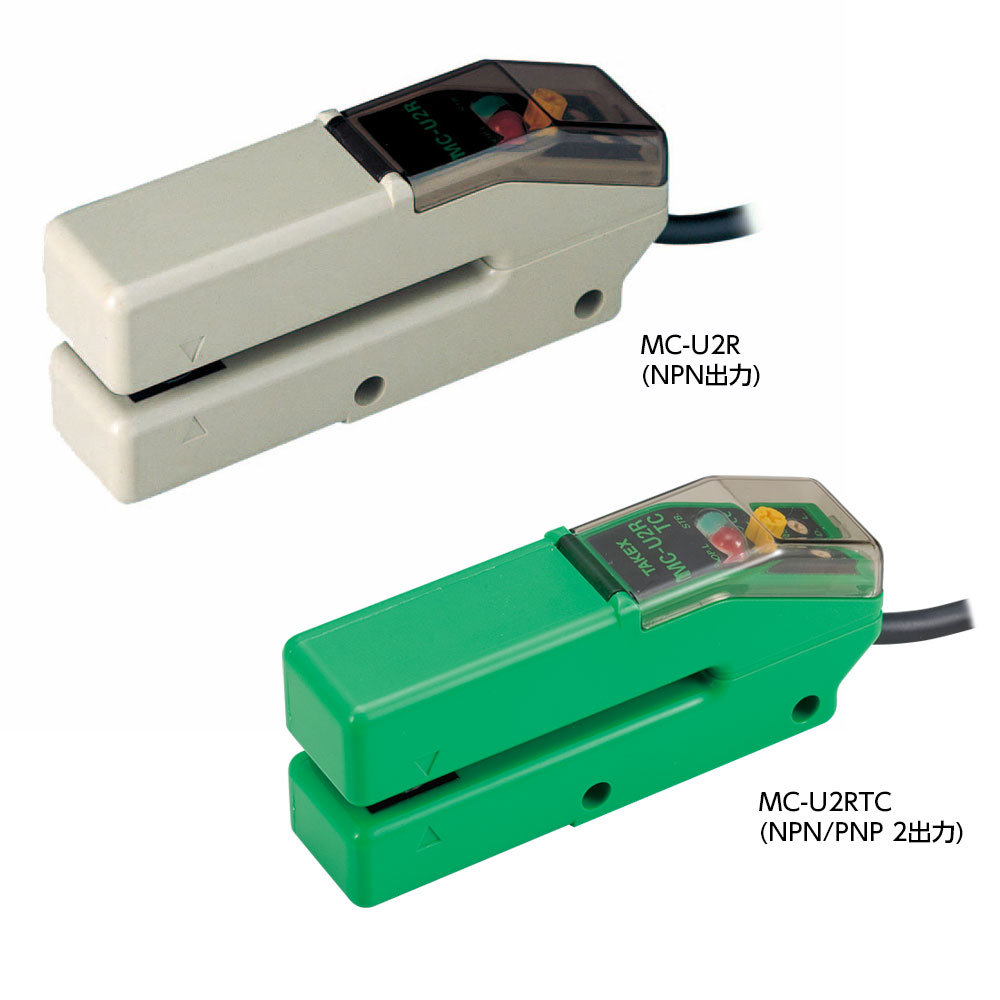

MCシリーズ
コの字形 マークセンサ

  • 青色LEDタイプも登場(黄色のレジマーク検出に最適)
  • レンズ面を常にクリーニング
  • 曲率の大きなガラスレンズですからワークに傷をつけません
    • 丸洗いが可能な防水構造(IP67)微妙な調整も直接、指先で行える多回転式ボリウムを採用。
規格・検定
  • CE マーク
ダウンロード

MCシリーズ ラインナップ

型式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 標準価格(¥) ダウンロード
MC-U2R
仕様を見る
透過形(コの字) 2.00 NPN ダークオン
ライトオン
赤色LED IP67 コード引出し式 マーク検出 食品・薬品 16,000
MC-U2RTC
仕様を見る
透過形(コの字) 2.00 NPN
PNP
ダークオン
ライトオン
赤色LED IP67 コード引出し式 マーク検出 食品・薬品 16,000
MC-U2G
仕様を見る
透過形(コの字) 2.00 NPN ダークオン
ライトオン
緑色LED IP67 コード引出し式 マーク検出 食品・薬品 16,000
MC-U2GTC
仕様を見る
透過形(コの字) 2.00 NPN
PNP
ダークオン
ライトオン
緑色LED IP67 コード引出し式 マーク検出 食品・薬品 16,000
MC-U2B
仕様を見る
透過形(コの字) 2.00 NPN ダークオン
ライトオン
青色LED IP67 コード引出し式 マーク検出 食品・薬品 20,000
MC-U2BTC
仕様を見る
透過形(コの字) 2.00 NPN
PNP
ダークオン
ライトオン
青色LED IP67 コード引出し式 マーク検出 食品・薬品 20,000

特長

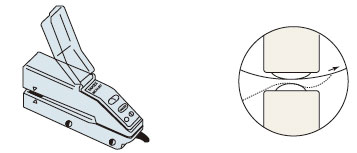

  • 紙ほこりが多く発生する和紙などであっても検出中心位置は常に清掃されているため、安定した検出が行えます。
  • 上部レンズもワーク切れ時に起るテンション解放によるワークの“はね上り”によってクリーニングされます。

省スペース…約40%カット(当社比)

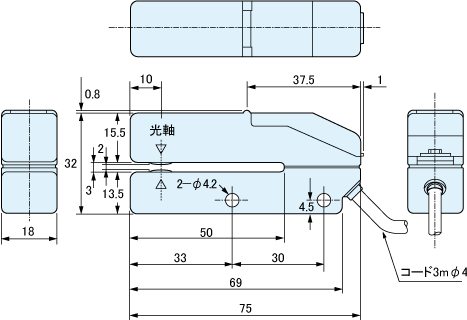

外形寸法図

回路図/接続方法

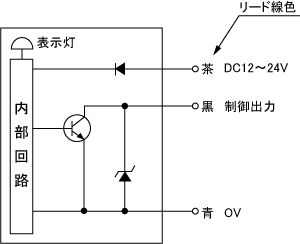

NPN出力
MC-U2R
MC-U2G
MC-U2B

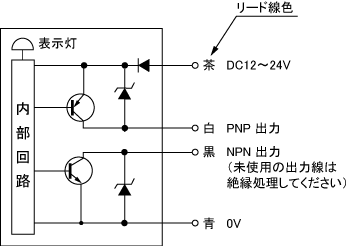

NPN/PNP出力
MC-U2RTC
MC-U2GTC
MC-U2BTC

  • 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。

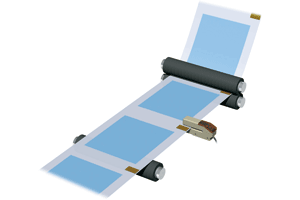

印刷

フィルムのバタツキを抑えてマークを安定検出

コの字型で設定が簡単です。
レンズ面を常にクリーニングしておりますのでフィルムのマーク検出に最適です。

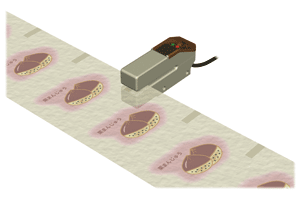

包装・食品・薬品

マーク検出

コの字型で設定が簡単です。投光パワー切換で和紙のマーク検出も可能です。
