PFシリーズ
耐油・耐薬品対応 アンプ内蔵形光電子センサ
- センサ本体およびコードをフッ素樹脂(PFA)製の外装ケースとチューブに収納して耐油・耐薬品性を強化したアンプ内蔵光電子センサです。
- 耐油・耐薬品性が抜群、液中使用もOK。
- アンプ内蔵で使いやすい。
- 長距離検出が可能。(透過形3ｍ・拡散反射形300㎜)
- 0.35msの高速応答。
- 外付け感度調整方式を採用。（オプション）
- 規格・検定
-
- ダウンロード
-
-
PFシリーズ ラインナップ
| 型式 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 | 種類 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PF-T3DS
|
透過形 | 3000.00 | NPN | ダークオン | 赤外LED | IP67 | コード引出し式 |
耐油
耐薬品 |
半導体・液晶
食品・薬品 |
お問い合わせください | |||
|
PF-T3S
|
透過形 | 3000.00 | NPN | ライトオン | 赤外LED | IP67 | コード引出し式 |
耐油
耐薬品 |
半導体・液晶
食品・薬品 |
お問い合わせください | |||
|
PF-R03DS
|
拡散反射形 | 300.00 | NPN | ダークオン | 赤外LED | IP67 | コード引出し式 |
耐油
耐薬品 |
半導体・液晶
食品・薬品 |
お問い合わせください | |||
|
PF-R03S
|
拡散反射形 | 300.00 | NPN | ライトオン | 赤外LED | IP67 | コード引出し式 |
耐油
耐薬品 |
半導体・液晶
食品・薬品 |
お問い合わせください |
特長
PFA( フッ素樹脂) の耐薬品性
| 物質名 | PFA |
|---|---|
| A.B.C 重油 | ○ |
| アニリン | ○ |
| アクリロニトル | ○ |
| アスファルト | ○ |
| アセトン | ○ |
| アルコール | ○ |
| アンモニア | ○ |
| イソオクタン | ○ |
| イソブチルアルコール | ○ |
| イソブチルメチルケトン | ○ |
| エタノール( エチルアルコール) | ○ |
| エーテル | ○ |
| エチレングリコール | ○ |
| エナメルペイント | ○ |
| 塩化アンモニウム | ○ |
| 塩化カルシウム | ○ |
| 塩化ナトリウム | ○ |
| 塩化バリウム | ○ |
| 塩素 | ○ |
| ガソリン | ○ |
| ガラス原料 | ○ |
| 稀塩酸 | ○ |
| 稀カセイソーダ | ○ |
| 稀酢酸 | ○ |
| 稀硝酸 | ○ |
| 稀硫酸 | ○ |
| クエン酸 | ○ |
| グリセリン | ○ |
| クレゾール | ○ |
| クロロホルム | ○ |
| 軽油 | ○ |
| 物質名 | PFA |
|---|---|
| 鉱物油 | ○ |
| 三塩化エチレン | ○ |
| 重クロム酸ソーダ | ○ |
| 硝酸バリウム | ○ |
| シリコンオイル | ○ |
| 植物油 | ○ |
| シンナー | ○ |
| 水酸化バリウム | ○ |
| フェノール | ○ |
| タービン油 | ○ |
| 炭酸ソーダ | ○ |
| テレビン油 | ○ |
| 天然揮発油 | ○ |
| 灯油 | ○ |
| トリクロロエタン | ○ |
| トリクロロエチレン(トリクレン) | ○ |
| トルエン | ○ |
| ナフサ | ○ |
| 乳酸 | ○ |
| ニトロベンセン | ○ |
| フッ素 | × |
| フェロシリコン | ○ |
| フレオン11 | ○ |
| プロピルアルコール | ○ |
| プロピレングリコール | ○ |
| ベンゼン | ○ |
| メタノール(メチルアルコール) | ○ |
| メチルバイオレット | ○ |
| 水 | ○ |
| 四塩化炭素 | ○ |
| 硫酸アンモニウム | ○ |
○印：使用可能 × 印：使用不可

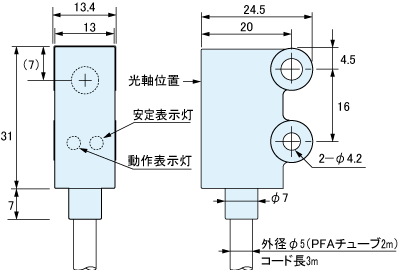

外形寸法図
PF-T3DS PF-T3S
PF-R03S PF-R03DS

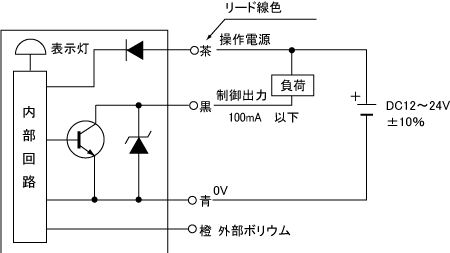

回路図/接続方法
- 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
透過形の投光器
透過形の受光器および拡散反射形
※ 中継ボリウムユニット(形式・PF-V2)を使用しないときは切断してオープンとし、他のコードに接触しないようにしてください。
