NEシリーズ
超小型 電源一体形光電子センサ

  • シンプルis ベストセンサの決定版
  • 電源一体形では最小(18×55×35㎜)
    • このクラス最長の余裕ある検出距離
    • 鏡面体でも確実検知の偏光リフレクタ方式
    • 調整のしやすい赤色LEDを採用(透過形、偏光リフレクタ形)
    • 独自開発のフォトICの採用により、安定性能が抜群に向上
    • 偏光フィルタ(別売)装着で2台密着取り付けも可能(透過形)
ダウンロード

NEシリーズ ラインナップ

形式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 価格(¥)
NE-T10RD
仕様を見る
AC/DC24~240V 透過形 10000 リレー ダークオン 赤色LED IP66 コード引出し式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
7300
NE-T10R
仕様を見る
AC/DC24~240V 透過形 10000 リレー ライトオン 赤色LED IP66 コード引出し式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
7300
NE-T10RD-J
仕様を見る
AC/DC24~240V 透過形 10000 リレー ダークオン 赤色LED IP66 コネクタ式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
9300
NE-T10R-J
仕様を見る
AC/DC24~240V 透過形 10000 リレー ライトオン 赤色LED IP66 コネクタ式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
9300
NE-T30D
仕様を見る
AC/DC24~240V 透過形 30000 リレー ダークオン 赤外LED IP66 コード引出し式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
12000
NE-T30
仕様を見る
AC/DC24~240V 透過形 30000 リレー ライトオン 赤外LED IP66 コード引出し式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
12000
NE-T30D-J
仕様を見る
AC/DC24~240V 透過形 30000 リレー ダークオン 赤外LED IP66 コネクタ式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
14000
NE-T30-J
仕様を見る
AC/DC24~240V 透過形 30000 リレー ライトオン 赤外LED IP66 コネクタ式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
14000
NE-M5RD
仕様を見る
AC/DC24~240V 偏光リフレクタ形 30 5000 リレー ダークオン 赤色LED IP66 コード引出し式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
7300
NE-M5R
仕様を見る
AC/DC24~240V 偏光リフレクタ形 30 5000 リレー ライトオン 赤色LED IP66 コード引出し式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
7300
NE-M5RD-J
仕様を見る
AC/DC24~240V 偏光リフレクタ形 30 5000 リレー ダークオン 赤色LED IP66 コネクタ式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
8300
NE-M5R-J
仕様を見る
AC/DC24~240V 偏光リフレクタ形 30 5000 リレー ライトオン 赤色LED IP66 コネクタ式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
8300
NE-R10D
仕様を見る
AC/DC24~240V 拡散反射形 1000 リレー ダークオン 赤外LED IP66 コード引出し式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
7000
NE-R10
仕様を見る
AC/DC24~240V 拡散反射形 1000 リレー ライトオン 赤外LED IP66 コード引出し式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
7000
NE-R10D-J
仕様を見る
AC/DC24~240V 拡散反射形 1000 リレー ダークオン 赤外LED IP66 コネクタ式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
8000
NE-R10-J
仕様を見る
AC/DC24~240V 拡散反射形 1000 リレー ライトオン 赤色LED IP66 コネクタ式 超小形
電源一体形
一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
8000

外形寸法図

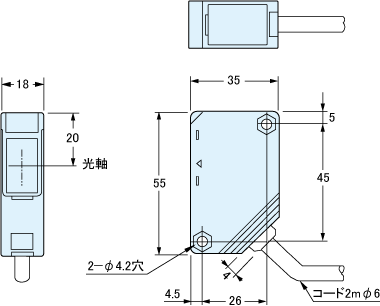

コード引出し式

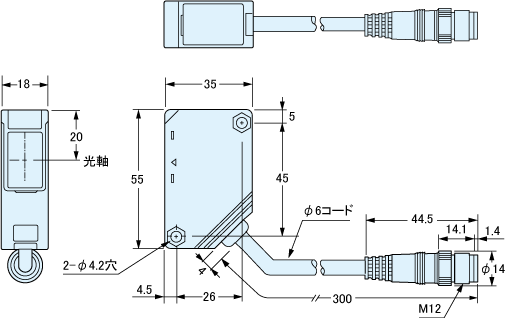

コネクタ付コード引出し式(-J タイプ)

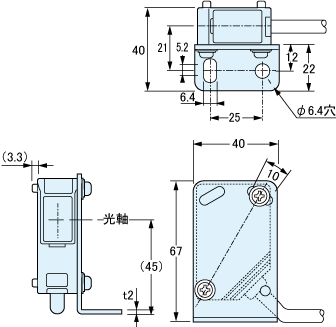

取付金具 NE-B1 装着図(縦方向)

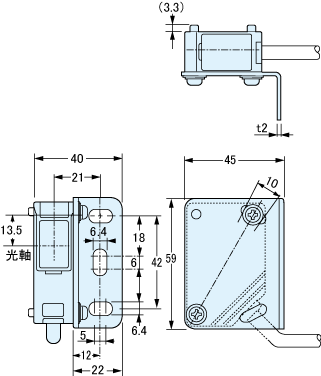

取付金具 NE-B2 装着図(背面方向)

  • NE シリーズには「取付金具」が付属されていません。オプションとして2 種類を用意しています。
    (取り付け用ボルト・ナットはオプションの取付金具に付属)
  • センサ本体と取付金具の締め付けトルクは0.8N・m 以下としてください。

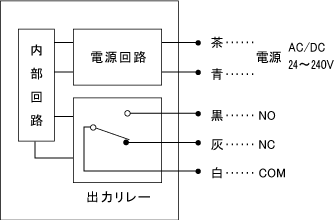

回路図/接続方法

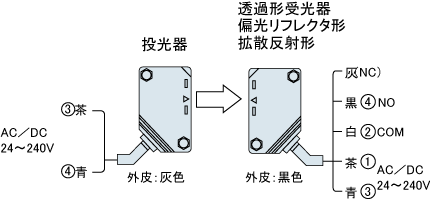

接続方法

金属加工

供給コイルの残量検出

空打ち防止やコイルの接続のため残量を検出します。

搬送・交通

立体駐車場での車体位置検出

立駐ハンガー内での車両のはみ出しを検出します。

オプション

ピンホールプレート

オプション写真

ピンホール板NE-P3

種類 ピンホール板
ホール径 3mm
価格(¥) 300/1枚
適合機種 NE-T10RD(D)
NE-T30D(D)
検出距離 NE-T10RD(D):1m
NE-T30D(D):3m
オプション写真

ピンホール板NE-P5

種類 ピンホール板
ホール径 5mm
価格(¥) 300/1枚
適合機種 NE-T10RD(D)
NE-T30D(D)
検出距離 NE-T10RD(D):3m
NE-T30D(D):7m
オプション写真

ピンホール板NE-P5X1

種類 ピンホール板
ホール径 5X1mm
価格(¥) 300/1枚
適合機種 NE-T10RD(D)
NE-T30D(D)
検出距離 NE-T10RD(D):0.7m
NE-T30D(D):2m

リフレクタ

オプション写真

リフレクタK-71

dimLink
種類 リフレクタ(偏光リフレクタ使用可)
有効反射面積 約30X18mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用(接着も可)
材質 ミラー:アクリル、ベース:耐熱ABS
付属品 ねじ2本、ナット2個
外形 43X23mm
検出物体径 φ40mmの不透明体
検出距離 0.1~2m
価格(¥) 360
適合機種 NE-M5R(D)
検出距離 0.03~2m
オプション写真

リフレクタS-510G

dimLink
有効反射面積 100X50mm
種類 リフレクタ
取付方法 接着、裏面に接着剤が付いています。
価格(¥) 1,200
適合機種 NE-M5R(D)
検出距離 0.1~3m

干渉防止フィルタ

オプション写真

干渉防止フィルタNE-PFA

種類 縦偏光フィルタ
価格(¥) 1,500/2枚
適合機種 NE-T10R(D)
オプション写真

干渉防止フィルタNE-PFB

種類 横偏光フィルタ
価格(¥) 1,500/2枚
適合機種 NE-T10R(D)

取付金具

オプション写真

取付金具NE-B1

dimLink
種類 取付金具 縦取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
価格(¥) お問い合せください
オプション写真

取付金具NE-B2

dimLink
種類 取付金具 背面取付用
適合機種 全機種
付属品 ねじ2本、ナット2個
材質 SUS
価格(¥) お問い合せください

コネクタ付コード

オプション写真

コネクタ付コードFAC-A2R2

種類 コネクタ付コード
適合機種 NE-TL10R
NE-TL30
接続方式 コネクタ付コード引出し式(-J)用コード
用途 透過形の投光器用
コード長 2m
価格(¥) 1,100/1本
オプション写真

コネクタ付コードFAC-A2R5

種類 コネクタ付コード
適合機種 NE-TL10R
NE-TL30
接続方式 コネクタ付コード引出し式(-J)用コード
用途 透過形の投光器用
コード長 5m
価格(¥) 1,400/1本
オプション写真

コネクタ付コードFAC-A4R2

種類 コネクタ付コード
適合機種 NE-TR10R (D)
NE-TR30 (D)
NE-M5R (D)
NE-R10
接続方式 コネクタ付コード引出し式(-J)用コード
用途 透過形の受光器偏光リフレクタ形拡散反射形用
コード長 2m
価格(¥) 1,200/1本
オプション写真

コネクタ付コードFAC-A4R5

種類 コネクタ付コード
適合機種 NE-TR10R (D)
NE-TR30 (D)
NE-M5R (D)
NE-R10
接続方式 コネクタ付コード引出し式(-J)用コード
用途 透過形の受光器偏光リフレクタ形拡散反射形用
コード長 5m
価格(¥) 1,500/1本
