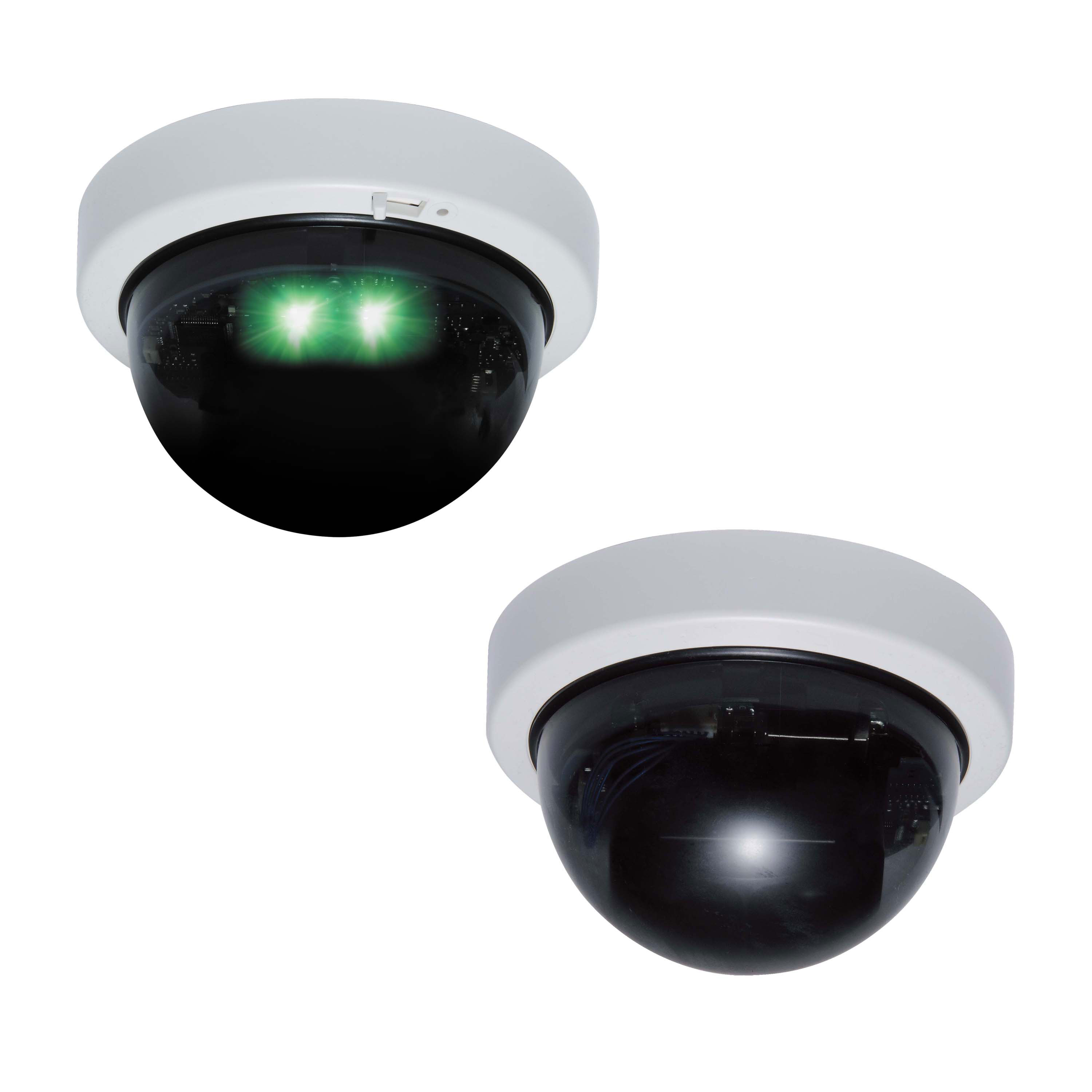

DX-S400/DX-S300W
ゾーン通過・静止検知形 存在センサ

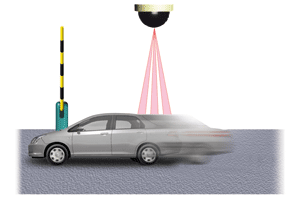

- 光で床までの距離を計測して車両や物体の存在を検出する距離計測式存在検知センサ
- 車両の色、形に影響されない車両検知を実現
- 大型緑色LEDの招き灯内蔵（DX-S400 DX-S400L）
- 応答時間が早い（通過モード時0.2S以下）
- 空調の暖気や冷気による誤作動がありません
- 相互干渉防止機能の搭載で設置自由度アップ
- 専用リモコンを使って離れた場所からのティーチングはもちろん、車室メンテナンス時に役立つ動作モードを利用することができます。（専用リモコンDX-RCは別売り）。
- ダウンロード
-
-
DX-S400/DX-S300W ラインナップ
| 型式 | 種類 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 光源 | 接続方式 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|
DX-S400
|
車両検知用 | DC12～24V | 拡散反射形 | 1000 | 4000.00 | リレー | 赤外LED | 端子台式 |
店舗・工場
車両・交通 |
お問い合わせください | |
|
DX-S400L
|
車両検知用 | DC12～24V | 拡散反射形 | 1000 | 4000.00 | リレー | 赤外LED | 端子台式 |
店舗・工場
車両・交通 |
お問い合わせください | |
|
DX-S300W
|
車両検知用 | DC12～24V | 拡散反射形 | 1000 | 3000.00 | リレー | 赤外LED | 端子台式 |
店舗・工場
車両・交通 |
お問い合わせください |

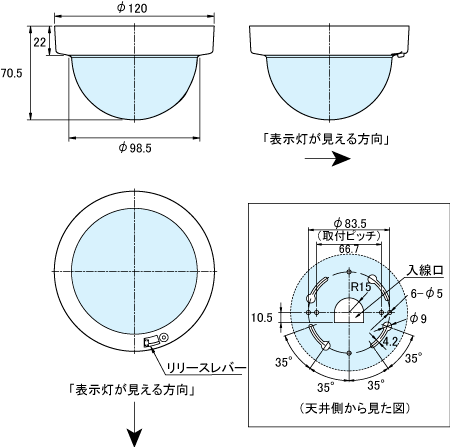

外形寸法図
DX-S400、DX-S400L
DX-S300W
防塵シート（付属品）

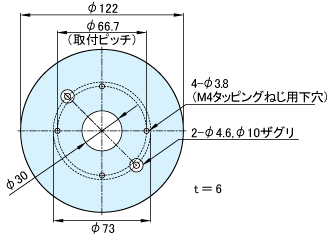

取付プレートDX-B3（オプション）
材質：PVC

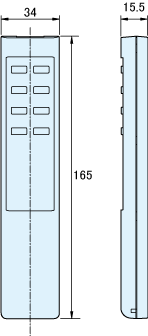

リモコン（オプション）
DX-RC

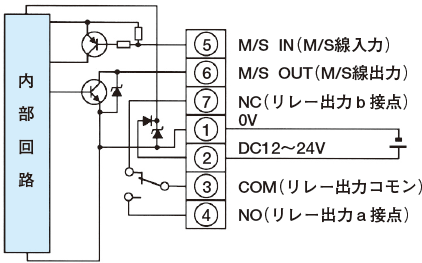

回路図/接続方法

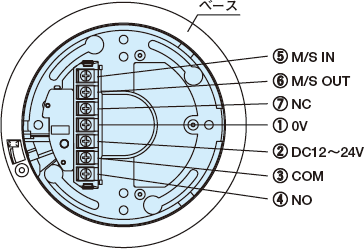

結線方法
図の通り結線を行ってください。
端子の締め付けトルクは0.6N・mです。
配線を延長する場合は、電線径φ0.9mm以上を使用し、DC24Vでご使用の場合は120m（DC12V でご使用の場合は40m）としてください。

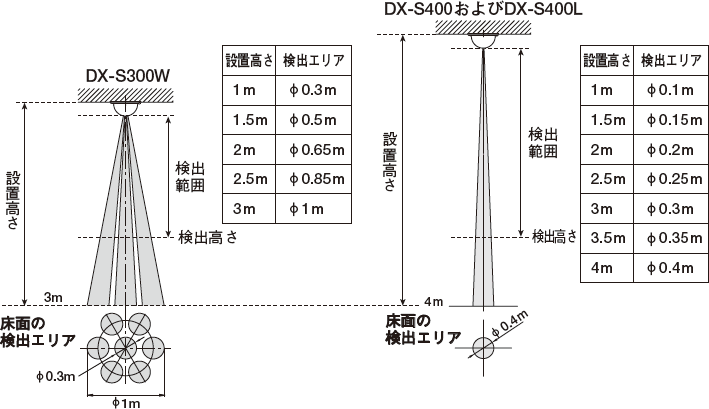

検知エリア図
検出エリア図
検出エリアは、物体の形状または人の服装や進入速度、あるいは床面などの色や材質の違いにより、本図と一致しないことがありますのでご留意ください。
