US-DCシリーズ
2枚シート検出用 超音波センサ

  • 小型ハウジング
    • M18シリンダサイズでアンプ内蔵のコンパクト設計
  • 厚さ最大2,000g/㎡までの広範囲なシートに対応
    • 紙、プラスチック、金属箔などの幅広い材料検出が可能
  • 応答時間2ms以下の高速応答
    • 高速演算プロセッサで約3倍の高速化を実現(当社従来比)
  • ティーチング不要の最適判定
    • プログラム設定と環境変化に対する自動補正で安定検出
規格・検定
  • CE マーク
ダウンロード

US-DCシリーズ ラインナップ

形式 種類・用途 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 応答時間(ms) 接続方式 価格(¥) ダウンロード
US-DC
仕様を見る
超音波 DC24V 透過形 20 60 NPN 2 コード引出し式 お問い合せください

特長

検出原理

検出原理

1 枚シートと2 枚シート時の信号をマイコン処理、減衰レベルを比較し出力します。
緩慢に変化する材料ムラなどを補正する機能も有ります。段ボール材やガラス板などは検出できません。

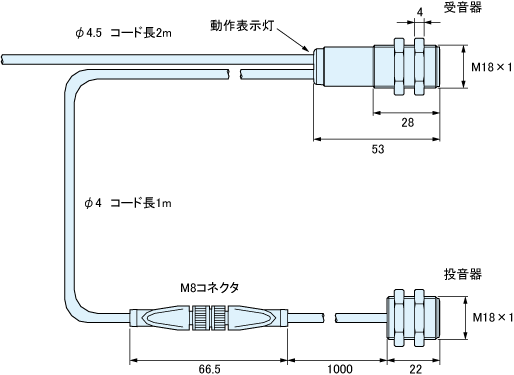

外形寸法図

※投受音器間のコードは短縮などの目的で切断しないでください。延長に際しては最寄りの営業所へお問合せください。

回路図/接続方法

NPN出力

印刷

印刷紙の2枚送り検出

超音波センサで2枚送りを検出します。
色に左右されず、薄紙から厚紙まで無調整で検出できます。

包装・食品・薬品

アルミカップの2 枚重なり検出

超音波センサで金属箔のカップの2枚重なりを検出します。

オプション

両端M8コネクタ付コード

オプション写真

USD-H1SJ

品名 両端M8コネクタ付コード
内容 投音器〜受音器間用 中継延長コード 1m
価格(¥) オープン価格(お問い合わせください)
オプション写真

USD-H2SJ

品名 両端M8コネクタ付コード
内容 投音器〜受音器間用 中継延長コード 2m
価格(¥) オープン価格(お問い合わせください)
