SSP-T200シリーズ
透過形ピッキング用 ワイドエリアセンサ
- 部品の取り出し・確認・指示用ピッキングセンサ
- 堅牢な金属ケースで、わずか13mmの超薄型
- 見やすい大型作業表示灯（JOBライト
- 作業間違い表示灯装備（FAULTライト）
- 部品棚のサイズに合わせて４種類
- 同期線不要
非同期方式を採用し、同期線が不要です。
- 規格・検定
-
- ダウンロード
-
-
SSP-T200シリーズ ラインナップ
| 型式 | 種類 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 検出物体径(φmm) | 光軸ピッチ(mm) | 検出幅(mm) | 出力モード | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|
SSP-T205
|
ピッキングセンサ | 透過形 | 2000 | 35.0 | 25.0 | 100 |
NPN
PNP |
33,000 | ||
|
SSP-T210
|
ピッキングセンサ | 透過形 | 2000 | 35.0 | 25.0 | 225 |
NPN
PNP |
42,000 | ||
|
SSP-T213
|
ピッキングセンサ | 透過形 | 2000 | 35.0 | 25.0 | 300 |
NPN
PNP |
47,500 | ||
|
SSP-T216
|
ピッキングセンサ | 透過形 | 2000 | 35.0 | 25.0 | 375 |
NPN
PNP |
53,000 | ||
|
SSP-T205-PJ
|
ピッキングセンサ | 透過形 | 2000 | 35.0 | 25.0 | 100 |
NPN
PNP |
35,000 | ||
|
SSP-T210-PJ
|
ピッキングセンサ | 透過形 | 2000 | 35.0 | 25.0 | 225 |
NPN
PNP |
44,000 | ||
|
SSP-T213-PJ
|
ピッキングセンサ | 透過形 | 2000 | 35.0 | 25.0 | 300 |
NPN
PNP |
49,500 | ||
|
SSP-T216-PJ
|
ピッキングセンサ | 透過形 | 2000 | 35.0 | 25.0 | 375 |
NPN
PNP |
55,000 |
外形寸法図

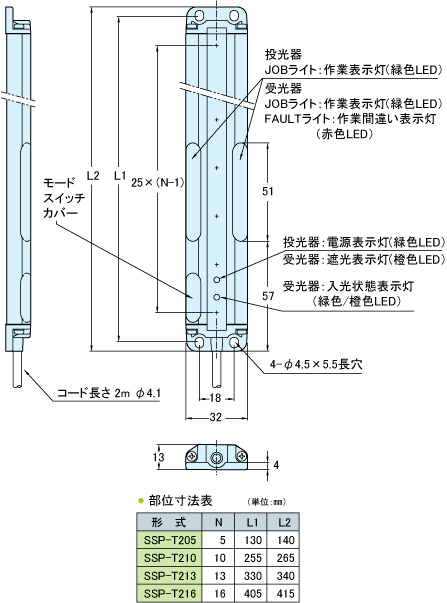

SSP-T200 シリーズ

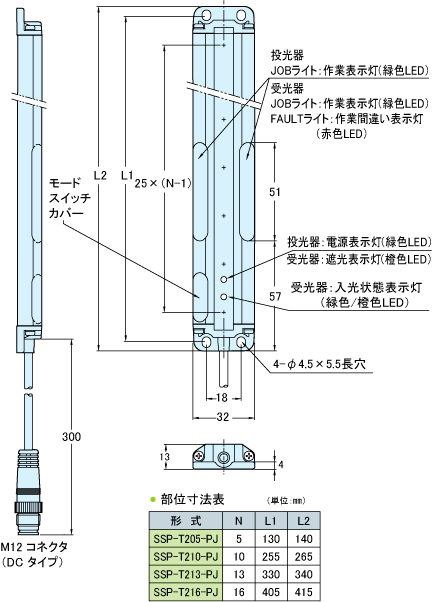

SSP-T200-PJ シリーズ

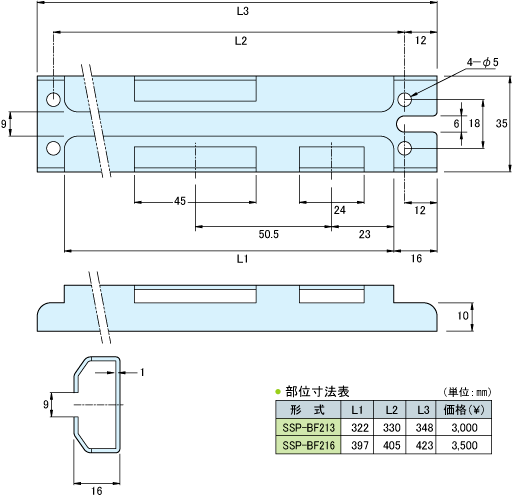

保護カバー

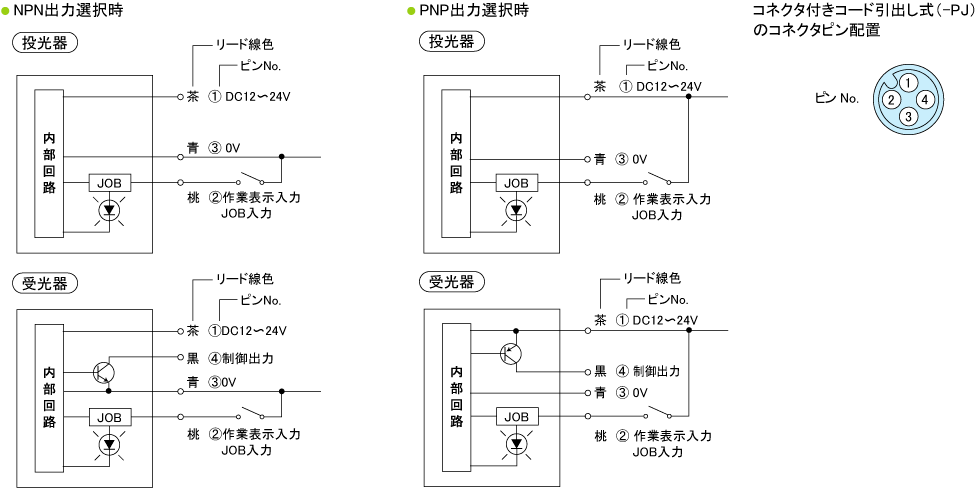

回路図/接続方法
作業表示灯入力及び受光器出力のNPN/PNP 方式選択は、モードスイッチで選択します。

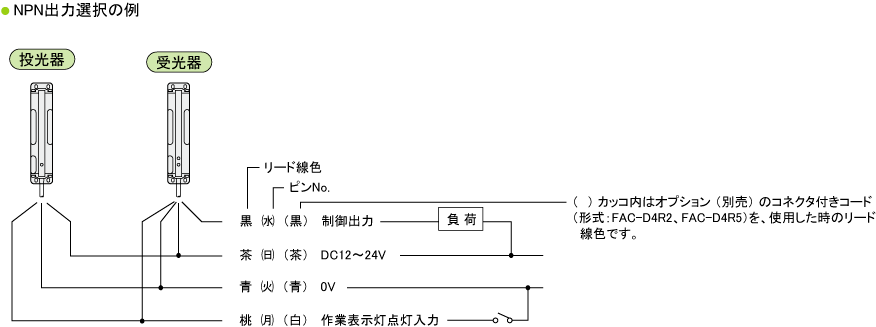

接続方法
- コード延長について
配線を延長する場合は、0.5mm^2以上のコードを使用してください。配線の延長は投・受光器各々100m 以内としてください。

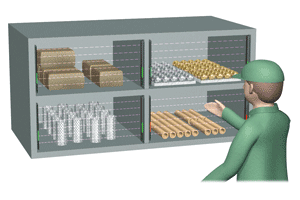

自動車
オプション
取付金具
| 専用取付金具SSP-B1
|
|
||||||||
| 専用取付金具SSP-B2
|
|
コネクタ付コード
| コネクタ付き接続コードFAC-D4R2S
|
|
||||||||||
| コネクタ付き接続コードFAC-D4R2L
|
|
||||||||||
| コネクタ付き接続コードFAC-D4R5S
|
|
||||||||||
| コネクタ付き接続コードFAC-D4R5L
|
|
保護カバー

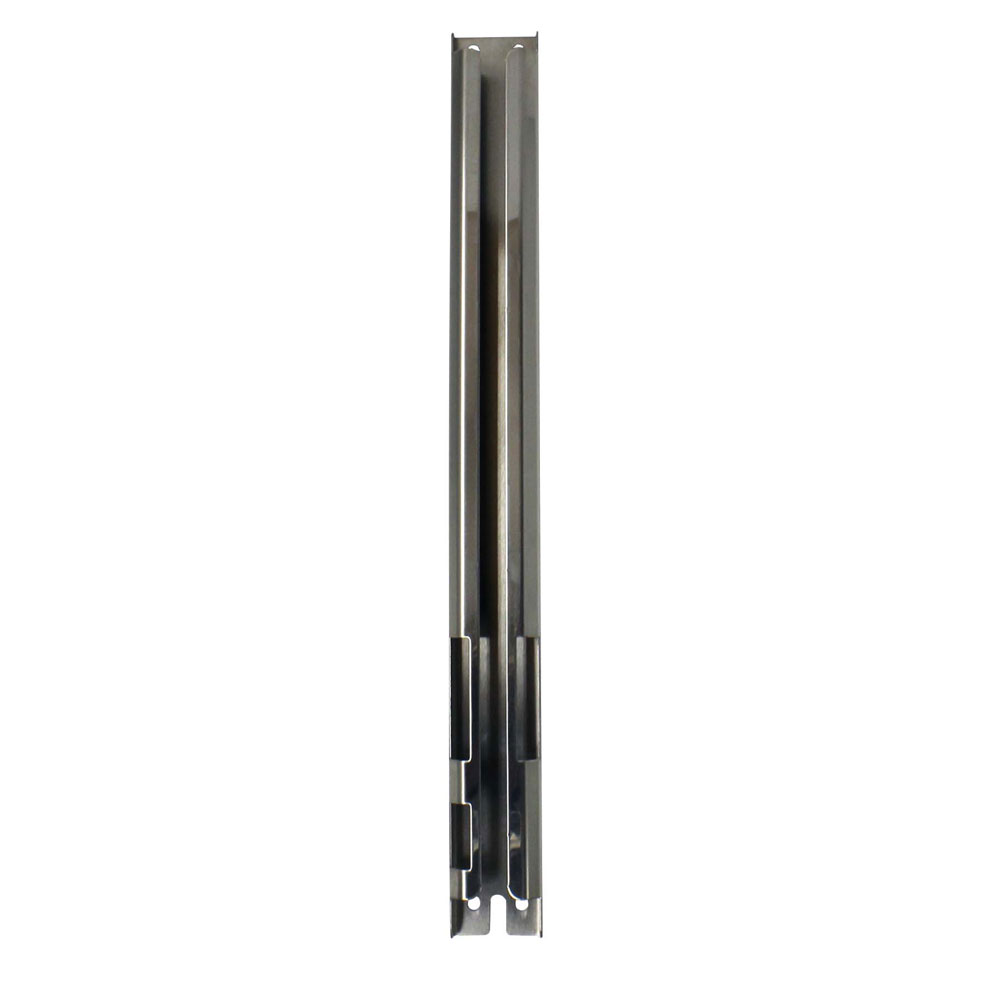

| 保護カバーSSP-BF213 |
|
||||||
| 保護カバーSSP-BF216 |
|
取付金具
| 取付金具SSP-BR1
|
|
||||||
| 取付金具SSP-BR2
|
|
