SEF4-ESシリーズ
セーフティライトカーテン

世界最高水準の安全性能を実現
- 超スリム設計（28×30mm）
- 多様なバリエーションをラインナップ
- 20ｍの長距離設定が可能

規格・検定

ダウンロード

製品カタログ
- SEF4-ESシリーズ
- SEF4-ES「24-25シリーズ分割PDFカタログ」

ラインナップ
特長
外形寸法図
回路図/接続方法
アプリケーション
オプション

SEF4-ESシリーズラインナップ

型式	種類	検出方式	検出距離（mm）	検出物体径(φmm)	光軸ピッチ(mm)	検出幅(mm)	出力モード	標準価格（￥）
SEF4-ES0161	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	160	PNP	お問い合わせください
SEF4-ES0311	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	310	PNP	お問い合わせください
SEF4-ES0461	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	460	PNP	お問い合わせください
SEF4-ES0611	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	610	PNP	お問い合わせください
SEF4-ES0761	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	760	PNP	お問い合わせください
SEF4-ES0911	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	910	PNP	お問い合わせください
SEF4-ES1061	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1060	PNP	お問い合わせください
SEF4-ES1211	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1210	PNP	お問い合わせください
SEF4-ES1361	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1360	PNP	お問い合わせください
SEF4-ES1511	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1510	PNP	お問い合わせください
SEF4-ES1661	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1660	PNP	お問い合わせください
SEF4-ES1811	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1810	PNP	お問い合わせください
SEF4-ES1961	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1960	PNP	お問い合わせください
SEF4-ES0163	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	160	PNP	お問い合わせください
SEF4-ES0263	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	260	PNP	お問い合わせください
SEF4-ES0313	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	310	PNP	お問い合わせください
SEF4-ES0463	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	460	PNP	お問い合わせください
SEF4-ES0613	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	610	PNP	お問い合わせください
SEF4-ES0763	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	760	PNP	お問い合わせください
SEF4-ES0913	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	910	PNP	お問い合わせください
SEF4-ES1063	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1060	PNP	お問い合わせください
SEF4-ES1213	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1210	PNP	お問い合わせください
SEF4-ES1363	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1360	PNP	お問い合わせください
SEF4-ES1513	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1510	PNP	お問い合わせください
SEF4-ES1663	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1660	PNP	お問い合わせください
SEF4-ES1813	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1810	PNP	お問い合わせください
SEF4-ES1963	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1960	PNP	お問い合わせください
SEF4-ES2113	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	2110	PNP	お問い合わせください
SEF4-ES2263	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	2260	PNP	お問い合わせください
SEF4-ES0163H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	160	PNP	お問い合わせください
SEF4-ES0313H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	310	PNP	お問い合わせください
SEF4-ES0463H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	460	PNP	お問い合わせください
SEF4-ES0613H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	610	PNP	お問い合わせください
SEF4-ES0763H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	760	PNP	お問い合わせください
SEF4-ES0913H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	910	PNP	お問い合わせください
SEF4-ES1063H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	1060	PNP	お問い合わせください
SEF4-ES1213H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	1210	PNP	お問い合わせください
SEF4-ES1363H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	1360	PNP	お問い合わせください
SEF4-ES1513H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	1510	PNP	お問い合わせください
SEF4-ES1663H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	1660	PNP	お問い合わせください
SEF4-ES1813H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	1810	PNP	お問い合わせください
SEF4-ES1963H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	1960	PNP	お問い合わせください
SEF4-ES2113H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	2110	PNP	お問い合わせください
SEF4-ES2263H	セーフティライトカーテン	透過形	～ 20000	30.0	20.0	2260	PNP	お問い合わせください
SEF4-ES0165	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	160	PNP	お問い合わせください
SEF4-ES0315	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	310	PNP	お問い合わせください
SEF4-ES0465	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	460	PNP	お問い合わせください
SEF4-ES0615	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	610	PNP	お問い合わせください
SEF4-ES0765	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	760	PNP	お問い合わせください
SEF4-ES0915	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	910	PNP	お問い合わせください
SEF4-ES1065	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	1060	PNP	お問い合わせください
SEF4-ES1215	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	1210	PNP	お問い合わせください
SEF4-ES1365	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	1360	PNP	お問い合わせください
SEF4-ES1515	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	1510	PNP	お問い合わせください
SEF4-ES1665	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	1660	PNP	お問い合わせください
SEF4-ES1815	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	1810	PNP	お問い合わせください
SEF4-ES1965	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	1960	PNP	お問い合わせください
SEF4-ES2115	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	2110	PNP	お問い合わせください
SEF4-ES2265	セーフティライトカーテン	透過形	～ 12000	50.0	40.0	2260	PNP	お問い合わせください
SEF4-ES0165H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	160	PNP	お問い合わせください
SEF4-ES0315H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	310	PNP	お問い合わせください
SEF4-ES0465H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	460	PNP	お問い合わせください
SEF4-ES0615H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	610	PNP	お問い合わせください
SEF4-ES0765H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	760	PNP	お問い合わせください
SEF4-ES0915H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	910	PNP	お問い合わせください
SEF4-ES1065H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	1060	PNP	お問い合わせください
SEF4-ES1215H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	1210	PNP	お問い合わせください
SEF4-ES1365H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	1360	PNP	お問い合わせください
SEF4-ES1515H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	1510	PNP	お問い合わせください
SEF4-ES1665H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	1660	PNP	お問い合わせください
SEF4-ES1815H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	1810	PNP	お問い合わせください
SEF4-ES1965H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	1960	PNP	お問い合わせください
SEF4-ES2115H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	2110	PNP	お問い合わせください
SEF4-ES2265H	セーフティライトカーテン	透過形	～ 20000	50.0	40.0	2260	PNP	お問い合わせください
SEF4-ES0311M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	310	PNP	お問い合わせください
SEF4-ES0461M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	460	PNP	お問い合わせください
SEF4-ES0611M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	610	PNP	お問い合わせください
SEF4-ES0761M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	760	PNP	お問い合わせください
SEF4-ES0911M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	910	PNP	お問い合わせください
SEF4-ES1061M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1060	PNP	お問い合わせください
SEF4-ES1211M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1210	PNP	お問い合わせください
SEF4-ES1361M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1360	PNP	お問い合わせください
SEF4-ES1511M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1510	PNP	お問い合わせください
SEF4-ES1661M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1660	PNP	お問い合わせください
SEF4-ES1811M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1810	PNP	お問い合わせください
SEF4-ES1961M	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1960	PNP	お問い合わせください
SEF4-ES0311S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	310	PNP	お問い合わせください
SEF4-ES0461S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	460	PNP	お問い合わせください
SEF4-ES0611S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	610	PNP	お問い合わせください
SEF4-ES0761S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	760	PNP	お問い合わせください
SEF4-ES0911S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	910	PNP	お問い合わせください
SEF4-ES1061S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1060	PNP	お問い合わせください
SEF4-ES1211S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1210	PNP	お問い合わせください
SEF4-ES1361S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1360	PNP	お問い合わせください
SEF4-ES1511S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1510	PNP	お問い合わせください
SEF4-ES1661S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1660	PNP	お問い合わせください
SEF4-ES1811S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1810	PNP	お問い合わせください
SEF4-ES1961S2	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1960	PNP	お問い合わせください
SEF4-ES0161S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	160	PNP	お問い合わせください
SEF4-ES0311S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	310	PNP	お問い合わせください
SEF4-ES0461S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	460	PNP	お問い合わせください
SEF4-ES0611S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	610	PNP	お問い合わせください
SEF4-ES0761S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	760	PNP	お問い合わせください
SEF4-ES0911S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	910	PNP	お問い合わせください
SEF4-ES1061S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1060	PNP	お問い合わせください
SEF4-ES1211S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1210	PNP	お問い合わせください
SEF4-ES1361S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1360	PNP	お問い合わせください
SEF4-ES1511S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1510	PNP	お問い合わせください
SEF4-ES1661S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1660	PNP	お問い合わせください
SEF4-ES1811S	セーフティライトカーテン	透過形	～ 6000	14.0	10.0	1810	PNP	お問い合わせください
SEF4-ES1961S	セーフティライトカーテン	透過形	～ 6000	30.0	10.0	1960	PNP	お問い合わせください
SEF4-ES0263M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	260	PNP	お問い合わせください
SEF4-ES0313M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	310	PNP	お問い合わせください
SEF4-ES0463M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	460	PNP	お問い合わせください
SEF4-ES0613M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	610	PNP	お問い合わせください
SEF4-ES0763M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	760	PNP	お問い合わせください
SEF4-ES0913M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	910	PNP	お問い合わせください
SEF4-ES1063M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1060	PNP	お問い合わせください
SEF4-ES1213M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1210	PNP	お問い合わせください
SEF4-ES1363M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1360	PNP	お問い合わせください
SEF4-ES1513M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1510	PNP	お問い合わせください
SEF4-ES1663M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1660	PNP	お問い合わせください
SEF4-ES1813M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1810	PNP	お問い合わせください
SEF4-ES1963M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1960	PNP	お問い合わせください
SEF4-ES2113M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	2110	PNP	お問い合わせください
SEF4-ES2263M	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	2260	PNP	お問い合わせください
SEF4-ES0263S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	260	PNP	お問い合わせください
SEF4-ES0313S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	310	PNP	お問い合わせください
SEF4-ES0463S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	460	PNP	お問い合わせください
SEF4-ES0613S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	610	PNP	お問い合わせください
SEF4-ES0763S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	760	PNP	お問い合わせください
SEF4-ES0913S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	910	PNP	お問い合わせください
SEF4-ES1063S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1060	PNP	お問い合わせください
SEF4-ES1213S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1210	PNP	お問い合わせください
SEF4-ES1363S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1360	PNP	お問い合わせください
SEF4-ES1513S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1510	PNP	お問い合わせください
SEF4-ES1663S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1660	PNP	お問い合わせください
SEF4-ES1813S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1810	PNP	お問い合わせください
SEF4-ES1963S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1960	PNP	お問い合わせください
SEF4-ES2113S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	2110	PNP	お問い合わせください
SEF4-ES2263S2	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	2260	PNP	お問い合わせください
SEF4-ES0163S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	160	PNP	お問い合わせください
SEF4-ES0263S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	260	PNP	お問い合わせください
SEF4-ES0313S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	310	PNP	お問い合わせください
SEF4-ES0463S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	460	PNP	お問い合わせください
SEF4-ES0613S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	610	PNP	お問い合わせください
SEF4-ES0763S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	760	PNP	お問い合わせください
SEF4-ES0913S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	910	PNP	お問い合わせください
SEF4-ES1063S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1060	PNP	お問い合わせください
SEF4-ES1213S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1210	PNP	お問い合わせください
SEF4-ES1363S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1360	PNP	お問い合わせください
SEF4-ES1513S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1510	PNP	お問い合わせください
SEF4-ES1663S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1660	PNP	お問い合わせください
SEF4-ES1813S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1810	PNP	お問い合わせください
SEF4-ES1963S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	1960	PNP	お問い合わせください
SEF4-ES2113S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	2110	PNP	お問い合わせください
SEF4-ES2263S	セーフティライトカーテン	透過形	～ 12000	30.0	20.0	2260	PNP	お問い合わせください

特長

タフ＋スリム構造のライトカーテン

セーフティライトカーテンとは…

危険領域へのオペレータの侵入を遮光検知し、機械類や設備を停止させるためのセンサです。
センサ故障に対しても自己診断機能を搭載しており、常に安全側に動作する『タイプ4』の光電式安全センサです。
※EN 61496-1、IEC 61496-2の規格に準拠

安全性と生産性を両立させるミューティング機能搭載

ミューティング機能とは…^※1

セーフティライトカーテンの安全機能を一時的に無効化することで、遮光状態の場合でも制御出力を動作させる機能です。
検出ワーク通過時にセンサ動作を無効化するミューティング機能を使用することで、安全性と生産性を両立します。

スリム構造 -Slim structure-

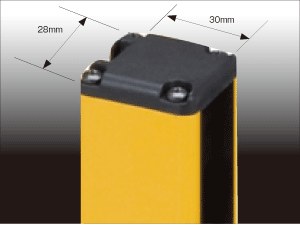

28mm×30mmとスリムタイプなので、装置にフィットして作業の邪魔になりません。
※面積比約45%（当社比）

豊富なラインナップ -Wide variation-

検出エリア…160～2,260mmの15種類をラインナップ。
※検出幅に応じて使い分けができます。
検出距離…low＝10m / high＝20mの切替が可能。
※最大検出距離20mの長距離設定が可能。
光軸ピッチ…10mm / 20mm / 40mmの3種類。
※10mmピッチは検出距離　low＝3m / high＝6m
最小検出物体…φ14mm / φ30mm /φ50mm以上の3タイプ。
※用途に応じて使い分けができます。

３台連結 -Three interconnection-

マスター1台とスレーブ2台で3台の連結が可能。
セーフティモジュールかセーフティリレー1台で、3台分のセーフティライトカーテンを動作可能。

SEF4-ESシリーズ　マスター/スレーブ型式一覧表

マスター	スレーブ 2型	スレーブ 1型	最小検出物体	光軸ピッチ	光軸数	検出幅
―	―	SEF4-ES0161S	φ14mm以上の不透明体	10mm	15	160mm
SEF4-ES0311M	SEF4-ES0311S2	SEF4-ES0311S			30	310mm
SEF4-ES0461M	SEF4-ES0461S2	SEF4-ES0461S			45	460mm
SEF4-ES0611M	SEF4-ES0611S2	SEF4-ES0611S			60	610mm
SEF4-ES0761M	SEF4-ES0761S2	SEF4-ES0761S			75	760mm
SEF4-ES0911M	SEF4-ES0911S2	SEF4-ES0911S			90	910mm
SEF4-ES1061M	SEF4-ES1061S2	SEF4-ES1061S			105	1060mm
SEF4-ES1211M	SEF4-ES1211S2	SEF4-ES1211S			120	1210mm
SEF4-ES1361M	SEF4-ES1361S2	SEF4-ES1361S			135	1360mm
SEF4-ES1511M	SEF4-ES1511S2	SEF4-ES1511S			150	1510mm
SEF4-ES1661M	SEF4-ES1661S2	SEF4-ES1661S			165	1660mm
SEF4-ES1811M	SEF4-ES1811S2	SEF4-ES1811S			180	1810mm
SEF4-ES1961M	SEF4-ES1961S2	SEF4-ES1961S			195	1960mm

マスター	スレーブ 2型	スレーブ 1型	最小検出物体	光軸ピッチ	光軸数	検出幅
―	―	SEF4-ES0163S	φ30mm以上の不透明体	20mm	8	160mm
SEF4-ES0263M	―	SEF4-ES0263S			13	260mm
SEF4-ES0313M	―	SEF4-ES0313S			16	310mm
SEF4-ES0463M	―	SEF4-ES0463S			23	460mm
SEF4-ES0613M	―	SEF4-ES0613S			31	610mm
SEF4-ES0763M	―	SEF4-ES0763S			38	760mm
SEF4-ES0913M	―	SEF4-ES0913S			46	910mm
SEF4-ES1063M	―	SEF4-ES1063S			53	1060mm
SEF4-ES1213M	―	SEF4-ES1213S			61	1210mm
SEF4-ES1363M	―	SEF4-ES1363S			68	1360mm
SEF4-ES1513M	―	SEF4-ES1513S			76	1510mm
SEF4-ES1663M	―	SEF4-ES1663S			83	1660mm
SEF4-ES1813M	―	SEF4-ES1813S			91	1810mm
SEF4-ES1963M	―	SEF4-ES1963S			98	1960mm
SEF4-ES2113M	―	SEF4-ES2113S			106	2110mm
SEF4-ES2263M	―	SEF4-ES2263S			113	2260mm

※マスター/スレーブの組み合わせはマスター１台に対し最大スレーブ２台まで自由に検出幅を選定していただき組み合わせができます。
※マスターセンサ及びスレーブセンサは単独て動作は出来ません。必ずマスターとスレーブを組み合わせてご使用ください。

SEF4-ESシリーズ　マスター/スレーブ間接続ケーブル型式一覧

型式	長さ
SEF-H03SJ	30cm
SEF-H3SJ	3m
SEF-H5SJ	5m
SEF-H10SJ	10m
SEF-H25SJ	25m

マスター1台とスレーブ2台で3台の連結が可能。
セーフティモジュールかセーフティリレー1台で、3台分のセーフティライトカーテンを動作可能。

※マスターとスレーブをL字型に設置する場合でも、コーナー部で40mmの最小検出体を検知します。
※マスター/スレーブ製品の詳細につきましては最寄りの営業所へお問い合わせください。

ミューティング機能 -Muting function-^※1

SEF-SRMと組み合わせることで、安全機能を一時的に無効化するミューティングシステムを構築。
※セーフティライトカーテンの他に、ミューティング用のセンサ（PNP出力タイプ）が２セット必要になります。

安全性能 -Safety performance-

ダブルCPUを搭載しており、相互チェックと回路の二重化によるフェールセーフ設計、安全動作を確認する故障モード解析により、最高水準の安全性能を確保。

グローバルな安全規格 -Global safety standard-

IEC・EN・UL規格取得。グローバルな安全規格に対応。安全対策として最高水準となるカテゴリ４の要求を満足。アメリカのOSHA、ANSIの対象機種にも対応。

堅牢 -Robust housing-

衝撃に強い堅牢なアルミケースを採用。振動や衝撃の多い現場環境に最適です。

保護構造 -Protective structure-

IP65／IP67

自己診断 -Self-diagnosis-

センサの内部回路、コードの断線、外乱光の入光などの異常をセンサ自身が自己チェック。
万一トラブルが発生した時は、検知出力と同様のOFF信号を出力し、機械を停止できる最高水準のフェールセーフ設計を搭載。
●投光／受光素子破損　●投光／受光回路破損　●電源回路破損　●CPUの暴走　
●コード断線・短絡　●外乱光の入光　●出力ドライブ回路破損　●出力破損

互換性装備 -Compatible-

SEF4-AXシリーズとの互換性を装備していますので、セーフティリレー、接続コードはそのままで、SEF4-AXシリーズの代替えとして使用できます。
※結線は異なります。

外形寸法図

SEF4-ES（スタンダード）– SEF4-ES S（スレーブ1）

SEF4-ES M（マスター）– SEF4-ES S2（スレープ2）

ブラケット

インサート

回路図/接続方法

SEF4-ESシリーズ + SEF-SR0

SEF4-ESシリーズ + SEF-SR1

SEF4-ESシリーズ + 外部リレー接続

SEF4-ESシリーズ + SEF-SR0

SEF4-ESシリーズ + SEF-SR0A

電子部品実装

チップ実装機の安全確認

危険エリアに入る手などをセーフティライトカーテンで検出します。

セーフティライトカーテン　SEF4-ESシリーズ

自動組立

ゾーン検出

水平に設置しゾーン内の侵入を検出。

セーフティライトカーテン SEF4-ESシリーズ

自動車

部品組立機の安全用センサ

人体や治具などの侵入を検出し、安全を確保します。

セーフティライトカーテン　SEF4-ESシリーズ

部品組み立て機の安全用

人体や治具などの侵入を検出して安全を確保。

セーフティライトカーテン SEF4-ESシリーズ

安全

ロボット廻りの進入検出

万一のトラブル発生時も安心。安全方向に働くフェールセーフ設計のライトカーテンです。
危険エリアに進入する人を検出します。

セーフティライトカーテン　SEF4-ESシリーズ

自動組立

パレット運搬システム上で使用したミューティング例

ワークが通過する際、一時的に安全システムを無効化するミューティング機能を搭載。(SEF-SRMと組み合わせ時)

セーフティライトカーテン SEF4-ESシリーズ

自動組立

ロボット廻りの侵入検出

セーフティライトカーテン SEF4-ESシリーズ

オプション

コネクタ付コード

SEF-H5S5

種類	コネクタ付コード（投光器用5ピン・ストレート形・5m）
概要	外径φ5mm 外皮：黒色　コード0.25mm² ×5芯 M12　5ピン　ストレートメス側コネクタ 5mコード

SEF-H10S5

種類	コネクタ付コード（投光器用5ピン・ストレート形・10m）
概要	外径φ5mm 外皮：黒色　コード0.25mm² ×5芯 M12　5ピン　ストレートメス側コネクタ 10mコード
標準価格（￥）	お問い合せください

SEF-H15S5

種類	コネクタ付コード（投光器用5ピン・ストレート形・15m）
概要	外径φ5mm 外皮：黒色　コード0.25mm² ×5芯 M12　5ピン　ストレートメス側コネクタ 15mコード
標準価格（￥）	お問い合せください

SEF-H25S5

種類	コネクタ付コード（投光器用5ピン・ストレート形・25m）
概要	外径φ5mm 外皮：黒色　コード0.25mm² ×5芯 M12　5ピン　ストレートメス側コネクタ 25mコード
標準価格（￥）	お問い合せください

SEF-H5L5

種類	コネクタ付コード（投光器用5ピン・アングル形・5m）
概要	外径φ5mm 外皮：黒色　コード0.25mm² ×5芯 M12　5ピン　アングルメス側コネクタ 5mコード
標準価格（￥）	お問い合せください

SEF-H10L5

種類	コネクタ付コード（投光器用5ピン・アングル形・10m）
概要	外径φ5mm 外皮：黒色　コード0.25mm² ×5芯 M12　5ピン　アングルメス側コネクタ 10mコード
標準価格（￥）	お問い合せください

SEF-H15L5

種類	コネクタ付コード（投光器用5ピン・アングル形・15m）
概要	外径φ5mm 外皮：黒色　コード0.25mm² ×5芯 M12　5ピン　アングルメス側コネクタ 15mコード
標準価格（￥）	お問い合せください

SEF-H5S8

種類	コネクタ付コード（受光器用8ピン・ストレート形・5m）
概要	外径φ5.7mm 外皮：黒色コード0.25mm^2X8芯 M12　8ピン　ストレートメス側コネクタ 5mコード
標準価格（￥）	お問い合せください

SEF-H10S8

種類	コネクタ付コード（受光器用8ピン・ストレート形・10m）
概要	外径φ5.7mm 外皮：黒色コード0.25mm² ×8芯 M12　8ピン　ストレートメス側コネクタ 10mコード
標準価格（￥）	お問い合せください

SEF-H15S8

種類	コネクタ付コード（受光器用8ピン・ストレート形・15m）
概要	外径φ5.7mm 外皮：黒色コード0.25mm² ×8芯 M12　8ピン　ストレートメス側コネクタ 15mコード
標準価格（￥）	お問い合せください

SEF-H25S8

種類	コネクタ付コード（受光器用8ピン・ストレート形・25m）
概要	外径φ5.7mm 外皮：黒色コード0.25mm² ×8芯 M12　8ピン　ストレートメス側コネクタ 25mコード
標準価格（￥）	お問い合せください

SEF-H5L8

種類	コネクタ付コード（受光器用8ピン・アングル形・5m）
概要	外径φ5.7mm 外皮：黒色コード0.25mm² ×8芯 M12　8ピン　アングルメス側コネクタ 5mコード
標準価格（￥）	お問い合せください

SEF-H10L8

種類	コネクタ付コード（受光器用8ピン・アングル形・10m）
概要	外径φ5.7mm 外皮：黒色コード0.25mm² ×8芯 M12　8ピン　アングルメス側コネクタ 10mコード
標準価格（￥）	お問い合せください

SEF-H15L8

種類	コネクタ付コード（受光器用8ピン・アングル形・15m）
概要	外径φ5.7mm 外皮：黒色コード0.25mm² ×8芯 M12　8ピン　アングルメス側コネクタ 15mコード
標準価格（￥）	お問い合せください

コネクタのみ

SEF-CS5

種類	コネクタ（投光器用5ピン・ストレート形）
概要	M12　5ピン　ストレートメス側コネクタ PG9
標準価格（￥）	お問い合せください

SEF-CL5

種類	コネクタ（投光器用5ピン・アングル形）
概要	M12　5ピン　アングルメス側コネクタ PG9
標準価格（￥）	お問い合せください

SEF-CS8

種類	コネクタ（受光器用8ピン・ストレート形）
概要	M12　8ピン　ストレートメス側コネクタ PG9
標準価格（￥）	お問い合せください

SEF-CL8

種類	コネクタ（受光器用8ピン・アングル形）
概要	M12　8ピン　アングルメス側コネクタ PG9
標準価格（￥）	お問い合せください

SEF-CS8P11

種類	コネクタ（受光器用8ピン・ストレート形）
概要	M12　8ピン・ストレートメス側コネクタ PG11
標準価格（￥）	お問い合せください

SEF-CL8P11

種類	コネクタ（受光器用8ピン・ストレート形）
概要	M12　8ピン・アングルメス側コネクタ PG11
標準価格（￥）	お問い合せください

中継用コード

SEF-H03SJ

種類	マスター・スレーブ中継用コード（1組のセンサに2本必要）
概要	M12　5ピン　ストレートメス側コネクタ（両端） 0.3mコード
標準価格（￥）	お問い合せください

SEF-H3SJ

種類	マスター・スレーブ中継用コード（1組のセンサに2本必要）
概要	M12　5ピン　ストレートメス側コネクタ（両端） 3mコード
標準価格（￥）	お問い合せください

SEF-H5SJ

種類	マスター・スレーブ中継用コード（1組のセンサに2本必要）
概要	M12　5ピン　ストレートメス側コネクタ（両端） 5mコード
標準価格（￥）	お問い合せください

SEF-H10SJ

種類	マスター・スレーブ中継用コード（1組のセンサに2本必要）
概要	M12　5ピン　ストレートメス側コネクタ（両端） 10mコード
標準価格（￥）	お問い合せください

SEF-H25SJ

種類	マスター・スレーブ中継用コード（1組のセンサに2本必要）
概要	M12　5ピン　ストレートメス側コネクタ（両端） 25mコード
標準価格（￥）	お問い合せください

光軸調整器

SEF-LD4

種類	光軸調整器
概要	クラス２レーザー
価格（￥）	お問い合せください

テストロッド

SEF-TR14

種類	テストロッド
概要	検知確認用の棒 φ14mm
価格（￥）	お問い合せください

SEF-TR30

種類	テストロッド
概要	検知確認用の棒 φ30mm
標準価格（￥）	お問い合せください

SEF-TR50

種類	テストロッド
概要	検知確認用の棒 φ50mm
標準価格（￥）	お問い合せください

取付用アクセサリ

SEF-SA4

種類	取付用アクセサリ（ブラケット、インサート、ボルト）
概要	4個セット 1060までのモデル用
標準価格（￥）	お問い合せください

SEF-SA6

種類	取付用アクセサリ（ブラケット、インサート、ボルト）
概要	6個セット 1210以降のモデル用
標準価格（￥）	お問い合せください

アジャスタブルブラケット

SEF-FB4E

種類	アジャスタブルブラケット（±7度）
概要	4個入り
標準価格（￥）	お問い合せください

SEF-FB6E

種類	アジャスタブルブラケット（±7度）
概要	6個入り
標準価格（￥）	お問い合せください

回転ブラケット

SEF-B2

種類	回転ブラケット（180度回転）
概要	投／受 1セット4個入り
標準価格（￥）	お問い合せください

円柱取り付け用ブラケット

SEF-P4

種類	円柱取り付け用ブラケット
概要	径27ｍｍ
標準価格（￥）	お問い合せください

平板金具フラットブラケット

SEF-FE4

種類	平板金具フラットブラケット
概要	投／受 1セット入り
標準価格（￥）	お問い合せください

保守部品

SEF-D4E

種類	防振ゴム
概要	4個セット（モデルh＝150用）
標準価格（￥）	お問い合せください

SEF-D8E

種類	防振ゴム
概要	8個セット（モデルｈ＝300～1050用）
標準価格（￥）	お問い合せください

SEF-D12E

種類	防振ゴム
概要	12個セット（モデルｈ＝1200～1500用）
標準価格（￥）	お問い合せください

スパッタ保護用スクリーン

SEF-PS016E

種類	スパッタ保護用スクリーン
概要	150ｍｍ
標準価格（￥）	お問い合せください

SEF-PS031E

種類	スパッタ保護用スクリーン
概要	300ｍｍ
標準価格（￥）	お問い合せください

SEF-PS046E

種類	スパッタ保護用スクリーン
概要	450ｍｍ
標準価格（￥）	お問い合せください

SEF-PS061E

種類	スパッタ保護用スクリーン
概要	600ｍｍ
標準価格（￥）	お問い合せください

SEF-PS076E

種類	スパッタ保護用スクリーン
概要	750ｍｍ
標準価格（￥）	お問い合せください

SEF-PS091E

種類	スパッタ保護用スクリーン
概要	900ｍｍ
標準価格（￥）	お問い合せください

SEF-PS106E

種類	スパッタ保護用スクリーン
概要	1050ｍｍ
標準価格（￥）	お問い合せください

SEF-PS121E

種類	スパッタ保護用スクリーン
概要	1200ｍｍ
標準価格（￥）	お問い合せください

SEF-PS136E

種類	スパッタ保護用スクリーン
概要	1350ｍｍ
標準価格（￥）	お問い合せください

SEF-PS151E

種類	スパッタ保護用スクリーン
概要	1500ｍｍ
標準価格（￥）	お問い合せください

SEF-PS166E

種類	スパッタ保護用スクリーン
概要	1650ｍｍ
標準価格（￥）	お問い合せください

SEF-PS181E

種類	スパッタ保護用スクリーン
概要	1800ｍｍ
標準価格（￥）	お問い合せください

保護クランプ

SEF-SFS4E

種類	保護クランプ
概要	投／受 1セット入り
標準価格（￥）	お問い合せください

コーナーミラー

SEF-M016

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M026

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M031

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M046

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M061

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M076

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M091

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M106

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M136

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M151

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M166

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF-M181

種類	コーナーミラー
説明	コーナーに設置すれば複数エリアを１組のセンサで検出できます。センサのサイズに合わせて１２機種用意しています。コーナーミラー１枚につきセンサの検出距離が約15％短くなります。

SEF4-ESシリーズ セーフティライトカーテン

製品カタログ

SEF4-ESシリーズ ラインナップ

特長

タフ＋スリム構造のライトカーテン

安全性と生産性を両立させるミューティング機能搭載

スリム構造 -Slim structure-

豊富なラインナップ -Wide variation-

３台連結 -Three interconnection-

SEF4-ESシリーズ マスター/スレーブ 型式一覧表

SEF4-ESシリーズ マスター/スレーブ間接続ケーブル型式一覧

ミューティング機能 -Muting function-※1

安全性能 -Safety performance-

グローバルな安全規格 -Global safety standard-

堅牢 -Robust housing-

保護構造 -Protective structure-

自己診断 -Self-diagnosis-

互換性装備 -Compatible-

外形寸法図

SEF4-ES（スタンダード）– SEF4-ES S（スレーブ1）

SEF4-ES M（マスター）– SEF4-ES S2（スレープ2）

ブラケット

インサート

回路図/接続方法

SEF4-ESシリーズ + SEF-SR0

SEF4-ESシリーズ + SEF-SR1

SEF4-ESシリーズ + 外部リレー接続

SEF4-ESシリーズ + SEF-SR0

SEF4-ESシリーズ + SEF-SR0A

電子部品実装

チップ実装機の安全確認

自動組立

ゾーン検出

自動車

部品組立機の安全用センサ

部品組み立て機の安全用

安全

ロボット廻りの進入検出

自動組立

パレット運搬システム上で使用したミューティング例

自動組立

ロボット廻りの侵入検出

オプション

コネクタ付コード

SEF-H5S5

SEF-H10S5

SEF-H15S5

SEF-H25S5

SEF-H5L5

SEF-H10L5

SEF-H15L5

SEF-H5S8

SEF-H10S8

SEF-H15S8

SEF-H25S8

SEF-H5L8

SEF-H10L8

SEF-H15L8

コネクタのみ

SEF-CS5

SEF-CL5

SEF-CS8

SEF-CL8

SEF-CS8P11

SEF-CL8P11

中継用コード

SEF-H03SJ

SEF-H3SJ

SEF-H5SJ

SEF-H10SJ

SEF-H25SJ

光軸調整器

SEF-LD4

テストロッド

SEF-TR14

SEF-TR30

SEF-TR50

取付用アクセサリ

SEF-SA4

SEF-SA6

SEF4-ESシリーズ
セーフティライトカーテン

SEF4-ESシリーズラインナップ

SEF4-ESシリーズ　マスター/スレーブ型式一覧表

SEF4-ESシリーズ　マスター/スレーブ間接続ケーブル型式一覧

ミューティング機能 -Muting function-^※1

平板金具フラットブラケット
