SS10Aシリーズ
各光軸別出力　ワイドエリアセンサ

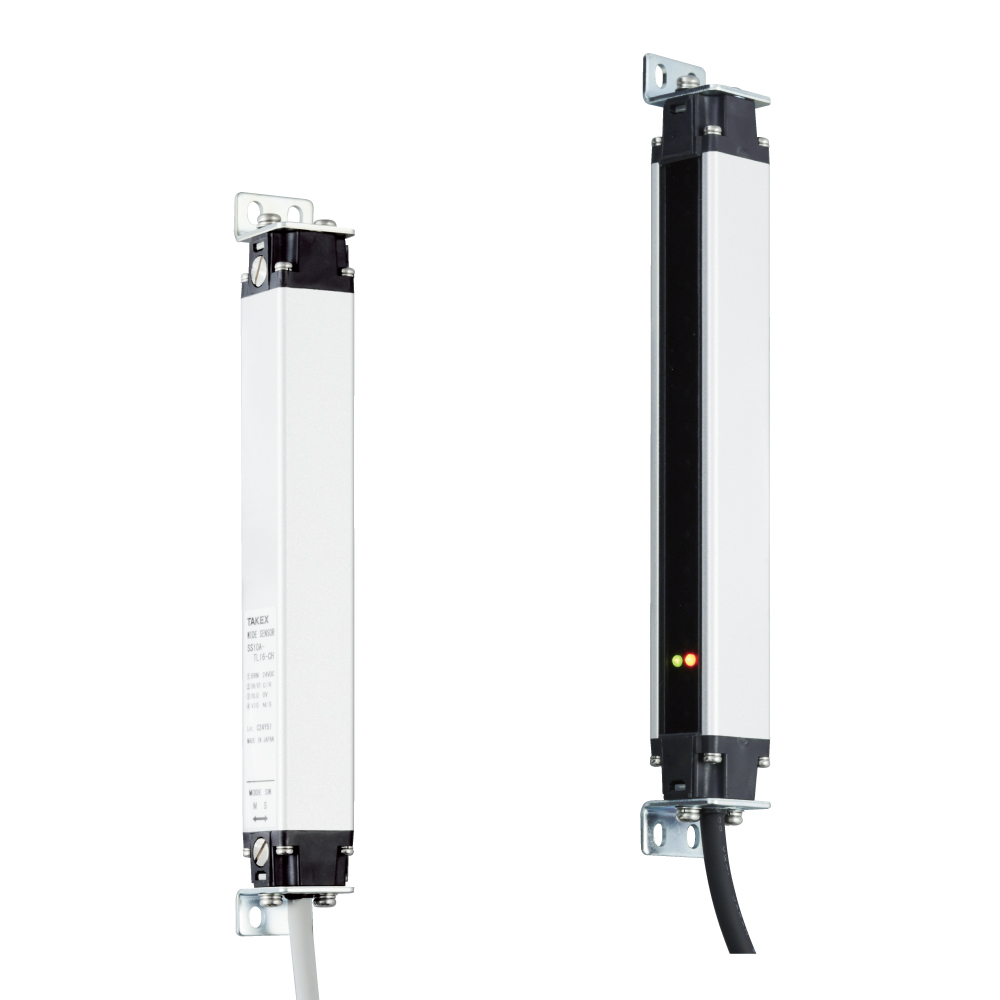

SS10Aシリーズ
  • ワークの大小判別や位置判別に最適
  • 光軸ピッチは10mm
  • 1台に各光軸出力と汎用ワイド出力を搭載
  • オプションにシリアル出力を各光軸別にパラレル出力に変換する基板をラインナップ

SS10Aシリーズ ラインナップ

型式 種類 検出方式 検出距離min（mm） 検出距離（mm） 検出物体径(φmm) 光軸ピッチ(mm) 検出幅(mm) 出力モード 標準価格（￥） ダウンロード
SS10A-T16-CH
仕様を見る 		ワイドエリアセンサ 透過形 3000 17.0 10.00 150 NPN
シリアル 		88,000
SS10A-T32-CH
仕様を見る 		ワイドエリアセンサ 透過形 3000 17.0 10.00 310 NPN
シリアル 		142,000
SS10A-T64-CH
仕様を見る 		ワイドエリアセンサ 透過形 3000 17.0 10.00 630 NPN
シリアル 		220,000
SS10A-T96-CH
仕様を見る 		ワイドエリアセンサ 透過形 3000 17.0 10.00 950 NPN
シリアル 		300,000

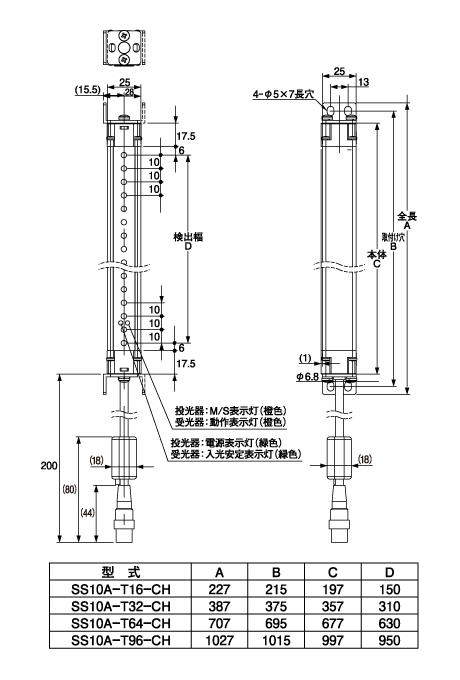

外形寸法図

SS10Aシリーズ

回路図/接続方法

汎用ワイド出力

単独で使用する場合（干渉防止機能を使用しない場合）

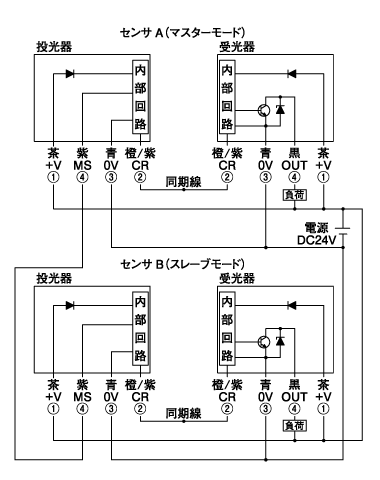

相互干渉防止接続をする場合

各光軸別出力

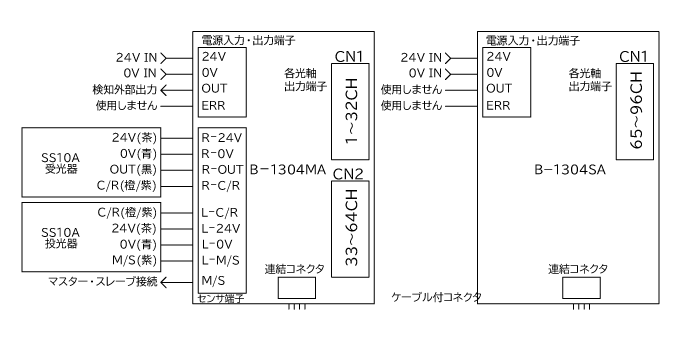

単独で使用する場合（干渉防止機能を使用しない場合）

※65光軸以上のセンサ使用の場合には、B-1304SAに付属のケーブル付コネクタでB-1304MAと接続してください。

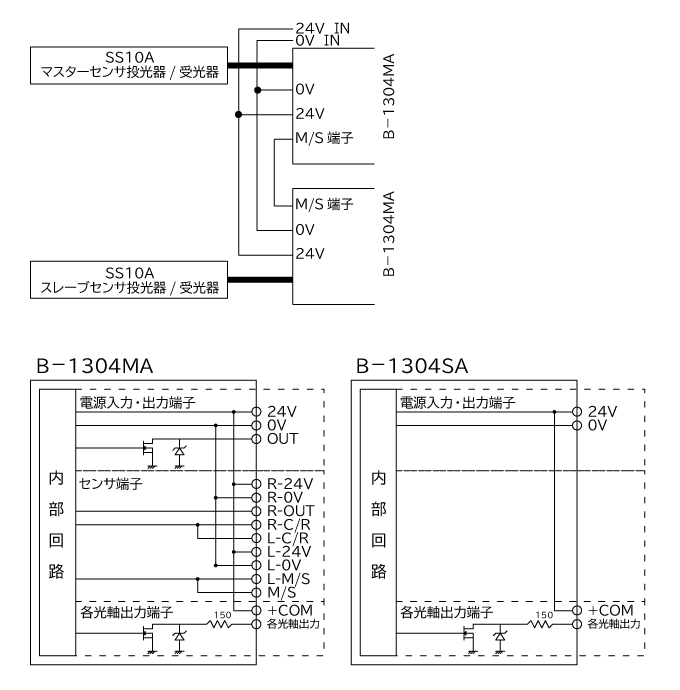

相互干渉防止接続をする場合

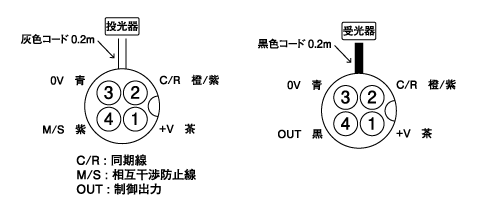

コネクタのピン配置

物流

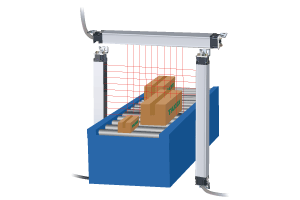

箱の寸法測定

相互干渉防止機能により、2台まで密着取付が可能

自動車

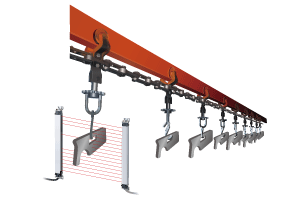

部品の形状判別

エリア内を通過する部品の形状を、遮った光軸により判別

オプション

変換ボード

オプション写真

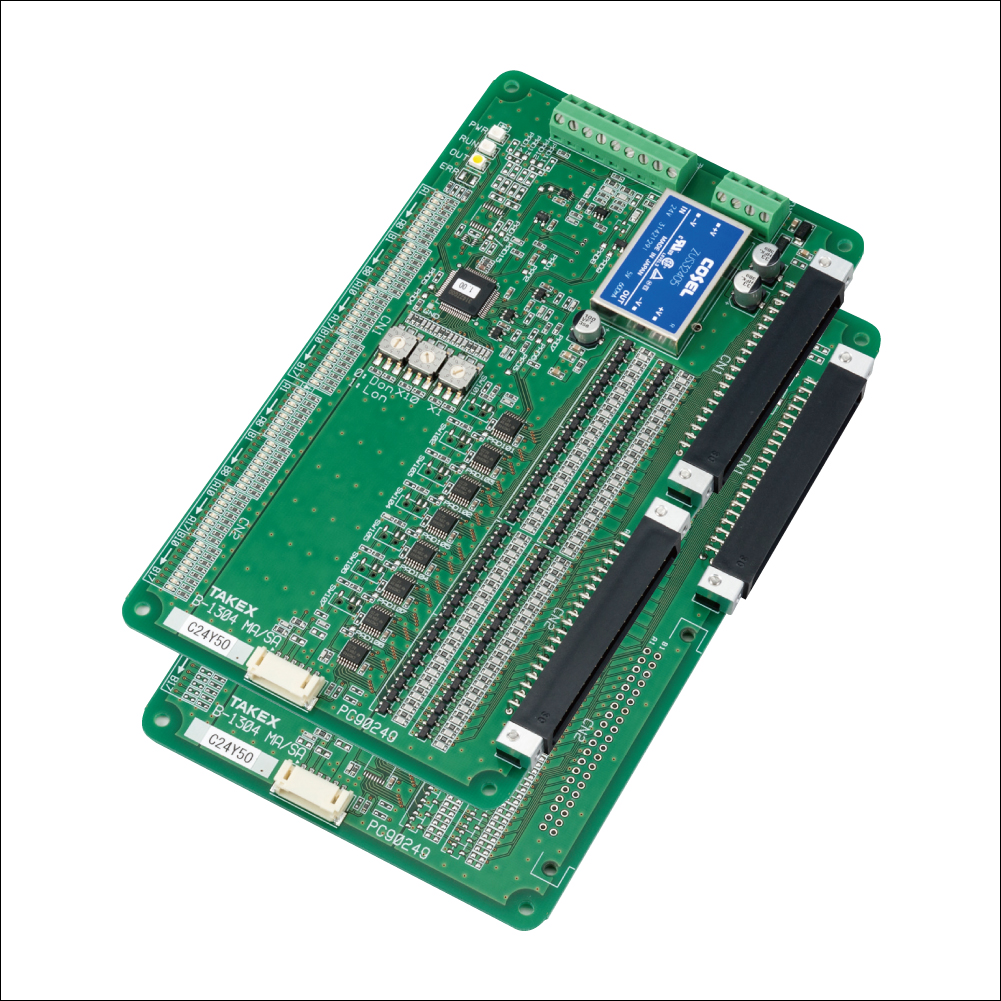

B-1304MA/SA

dimLink
接続センサ SS10Aシリーズ
チャンネル数 B-1304MA：64CH　B-1304SA：32CH
最大光軸数 最大96光軸
操作電源 DC24V±10％　リップル10％以下
消費電流 B-1304MA,B-1304SA 合わせ 400ｍA以下
（センサ部、各光軸出力+COM含まず）
出力動作モード ダークオン動作:動作表示灯:全入光時OFF 1光軸以上遮光時ON
各光軸出力表示灯:入光時OFF 遮光時ON
ライトオン動作:動作表示灯:全入光時ON 1光軸以上遮光時OFF
各光軸出力表示灯:入光時ON 遮光時OFF
出力 FETオープンドレイン出力
定格DC30V 30ｍA 残留電圧2V以下
応答時間 センサ含めて45ms以下 ※データ更新サイクル約3ms
センサ及び電源接続方式 端子台（SMKDS1 フェニックスコンタクト）
各光軸出力接続方式 40P コネクタ（N365P040 オータックス）
メイン、サブ基板間接続方式 ケーブル付コネクタ（付属）
表示灯 電源表示灯（緑）動作表示灯（橙）各光軸動作表示灯（赤）
その他機能 出力動作スイッチ、光軸数切換スイッチ
使用周囲温度 -10～+55℃（結露しないこと）
使用周囲湿度 35～85％RH（結露しないこと）
保護構造 なし（基板オープン構造）
標準価格（￥） お問い合わせください

コネクタ付コード

オプション写真

SS-H5L-SS-H5R
種類 コネクタ付きコード（付属品）
型式 SS-H5L（投光器用）、SS-H5R（受光器用）
長さ 5m
内容 （外径φ6.8mm）コード0.5mm2 X 4 芯
外皮：投光器用（灰色）受光器用（黒色）
標準価格（￥） SS-H5L 5,200、SS-H5R 5,200
オプション写真

SS-H10L-SS-H10R
種類 コネクタ付きコード
型式 SS-H10L（投光器用）、SS-H10R（受光器用）
長さ 10m
内容 （外径φ6.8mm）コード0.5mm2 X 4 芯
外皮：投光器用（灰色）受光器用（黒色）
標準価格（￥） SS-H10L 6,000、SS-H10R 6,000
