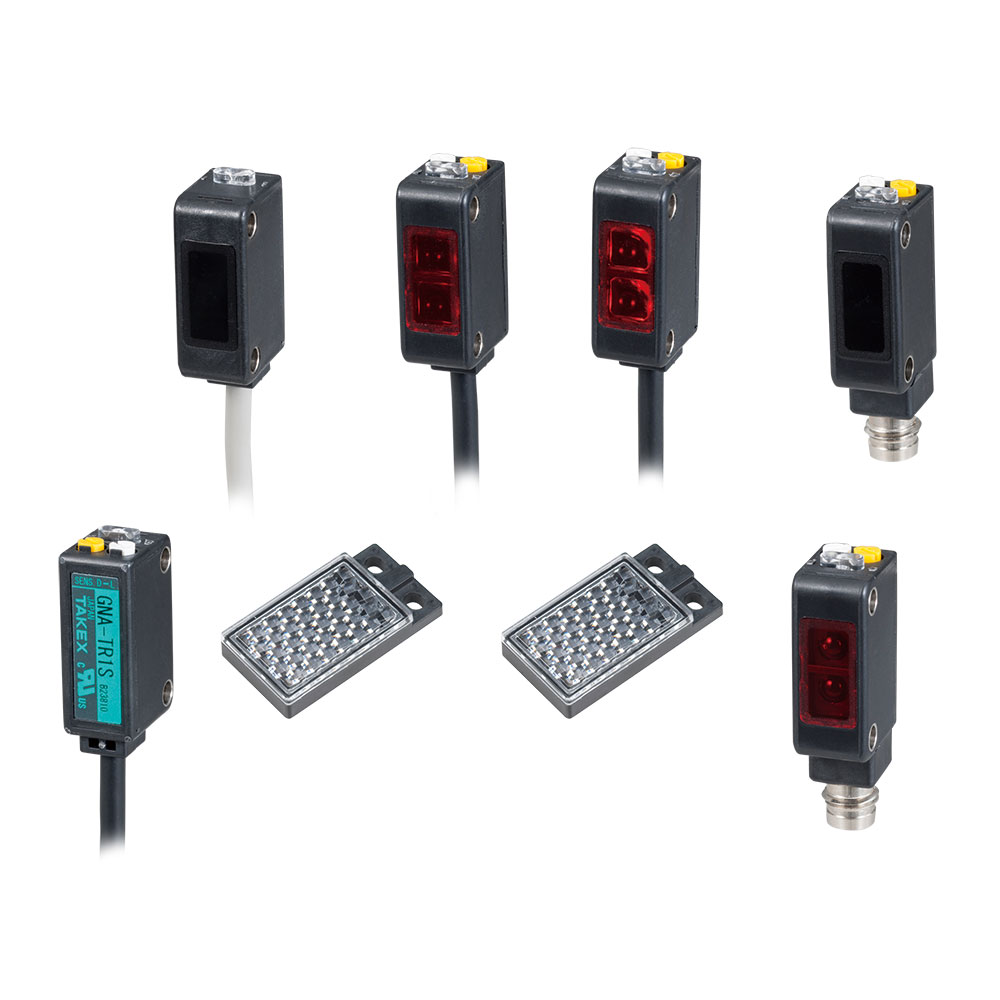

GNAシリーズ
小型・機器組込用アンプ内蔵型光電子センサ
- スリムでコンパクトなサイドオンタイプ
- Gミニ・Gミドル・GNを統一した新しいアンプ内蔵型光電子センサ
- 省スペース設計
他社インピッチの標準センサより小さく、（外形15×10.3×25.4mm）取付ピッチ19mmで場所を選ばず設置可能 - 配線の手間を削減
NPN/PNPをケーブル切替、機種数を減らせます - ハイパワー検出
透過型で最大10m。安定した検出が可能 - 高輝度表示灯
視認性に優れ、隠れた場所からでも動作確認が容易 - 選べる接続方式
M8コネクタータイプ
- 省スペース設計
- ダウンロード
-
-
GNAシリーズ ラインナップ
| 型式 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 | 種類 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GNA-T1S
|
DC12～24V | 透過形 | 1000 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
12,900 | ||
|
GNA-T10S
|
DC12～24V | 透過形 | 10000 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
12,900 | ||
|
GNA-T10RS
|
DC12～24V | 透過形 | 10000 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
12,900 | ||
|
GNA-M2RPS
|
DC12～24V | 偏光リフレクタ形 | 70.00 | 1300 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
11,800 | |
|
GNA-M2RS
|
DC12～24V | リフレクタ形 | 10.00 | 2000 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
11,800 | |
|
GNA-R7S
|
DC12～24V | 拡散反射形 | 70 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
10,900 | ||
|
GNA-R40S
|
DC12～24V | 拡散反射形 | 400 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
10,900 | ||
|
GNA-R40RS
|
DC12～24V | 拡散反射形 | 400 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
10,900 | ||
|
GNA-Z4S
|
DC12～24V | 限定反射形 | 1.00 | 40 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
11,800 | |
|
GNA-Z4RS
|
DC12～24V | 限定反射形 | 1.00 | 40 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | コード引出し式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
11,800 | |
|
GNA-T1SJ
|
DC12～24V | 透過形 | 1000 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
13,900 | ||
|
GNA-T10SJ
|
DC12～24V | 透過形 | 10000 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
13,900 | ||
|
GNA-T10RSJ
|
DC12～24V | 透過形 | 10000 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
13,900 | ||
|
GNA-M2RPSJ
|
DC12～24V | 偏光リフレクタ形 | 70.00 | 1300 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
12,800 | |
|
GNA-M2RSJ
|
DC12～24V | リフレクタ形 | 10.00 | 2000 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
12,800 | |
|
GNA-R7SJ
|
DC12～24V | 拡散反射形 | 70 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
11,900 | ||
|
GNA-R40SJ
|
DC12～24V | 拡散反射形 | 400 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
11,900 | ||
|
GNA-R40RSJ
|
DC12～24V | 拡散反射形 | 400 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
11,900 | ||
|
GNA-Z4SJ
|
DC12～24V | 限定反射形 | 1.00 | 40 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
12,800 | |
|
GNA-Z4RSJ
|
DC12～24V | 限定反射形 | 1.00 | 40 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP67 | M8コネクタ式 | 小型・機械組込用 |
一般機械・物流
精密機械・電子部品 |
12,800 |
外形寸法図

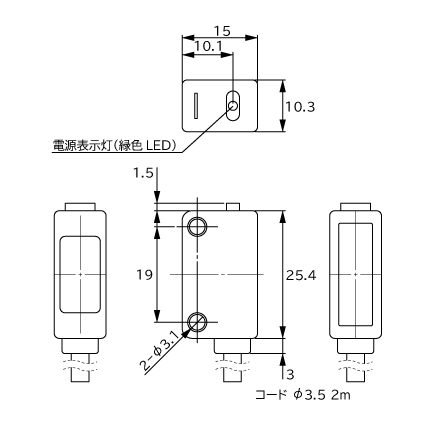

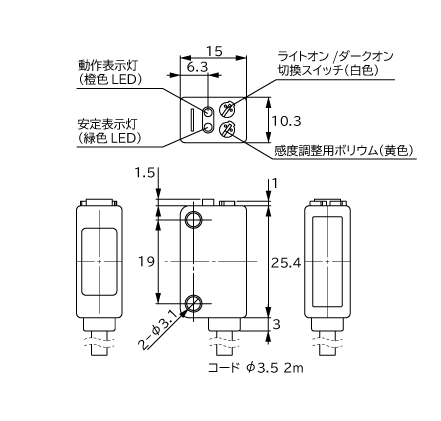

① コード引出し式
透過形（投光器）
② コード引出し式
透過形（受光器）、偏光リフレクタ形、リフレクタ形、拡散反射形、限定反射形

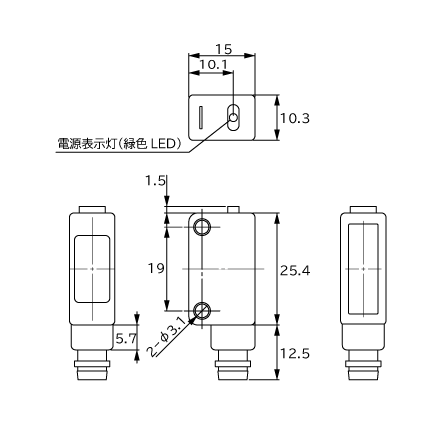

③ M8コネクタ式
透過形（投光器）

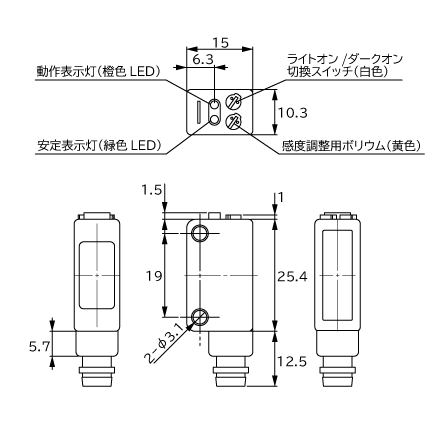

④ M8コネクタ式
透過形（受光器）、偏光リフレクタ形、リフレクタ形、拡散反射形、限定反射形

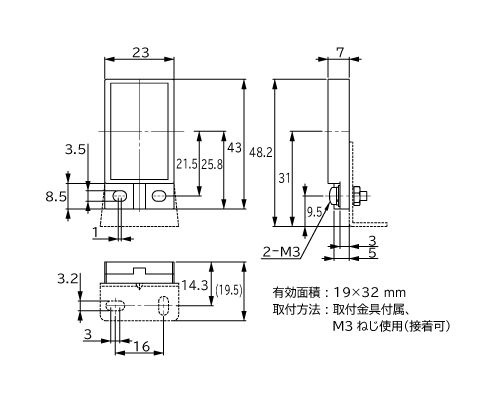

⑤ 偏光リフレクタ形、リフレクタ形添付品
リフレクタ K-71
回路図/接続方法

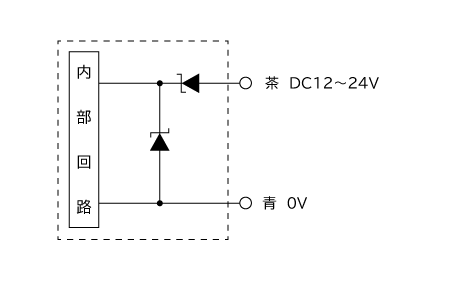

1. 透過形（投光器）

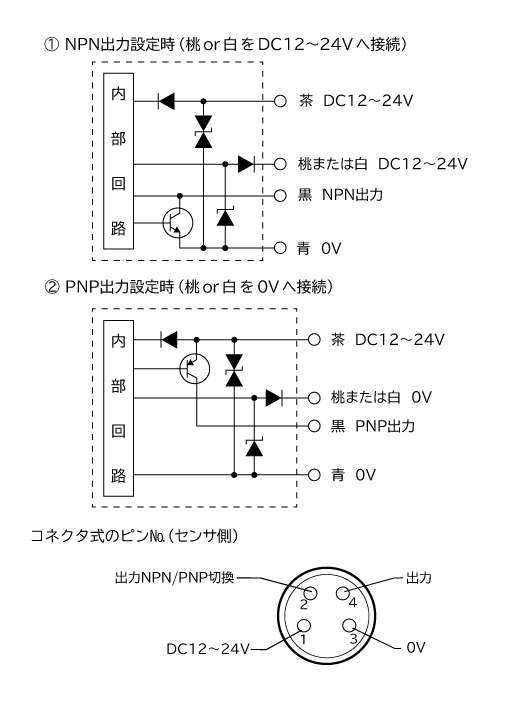

2. 透過形（受光器）、偏光リフレクタ形、リフレクタ形、拡散反射形、限定反射形
物流

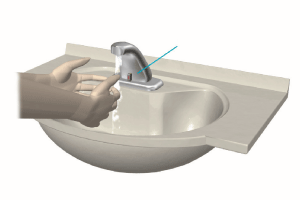

サニタリー・娯楽
オプション
ピンホールプレート
| ピンホール板GNP1
|
|
||||||||||
| ピンホール板GNP2 |
|
||||||||||
| ピンホール板GNP3 |
|
||||||||||
| ピンホール板GNP5-1 |
|
干渉防止フィルタ
| 干渉防止フィルタGN-PFA
|
|
||||||||
| 干渉防止フィルタGN-PFB |
|
コネクタ付コード
| M8 コネクタ付きコードFBC-4R2S
|
|
||||||||||
| M8 コネクタ付きコードFBC-4R2L
|
|
保護カバー
| 保護カバーGN-PCB1
|
|
||||||||||
| 保護カバーGN-PCB2
|
|
||||||||||
| 保護カバーG-K7B
|
|
リフレクタ
| リフレクタK-71
|
|
||||||||||||||||||||
| リフレクタK-7
|
|
||||||||||||||||||||
| リフレクタS-25
|
|
||||||||||||||||||||
| リフレクタS-510G
|
|
取付金具
| 取付金具GN-B1
|
|
||||||||
| 取付金具GN-B2
|
|
