SS-CHシリーズ
光軸別出力 ワイドセンサ
- スリムなワイドセンサ

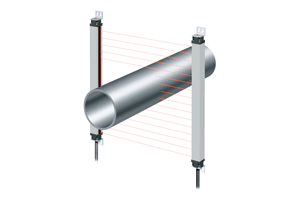

SS10・SS20・SS40の光軸別出力タイプ - 通過物体の高さ・大小判別などに最適
- SS10-CH……17mm
- SS20-CH……32mm
- SS40-CH……52mm
（判別の目安）
- ダウンロード
-
-
SS-CHシリーズ ラインナップ
| 型式 | 種類 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 検出物体径(φmm) | 光軸ピッチ(mm) | 検出幅(mm) | 出力モード | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|
SS10-T16-CH
|
ワイドセンサ | 透過形 | 2000 | 17.0 | 10.00 | 150 | シリアル | 101,500 | ||
|
SS10-T24-CH
|
ワイドセンサ | 透過形 | 2000 | 17.0 | 10.00 | 230 | シリアル | 131,000 | ||
|
SS10-T32-CH
|
ワイドセンサ | 透過形 | 2000 | 17.0 | 10.00 | 310 | シリアル | 159,500 | ||
|
SS10-T48-CH
|
ワイドセンサ | 透過形 | 2000 | 17.0 | 10.00 | 470 | シリアル | 217,500 | ||
|
SS10-T64-CH
|
ワイドセンサ | 透過形 | 2000 | 17.0 | 10.00 | 630 | シリアル | 275,500 | ||
|
SS10-T80-CH
|
ワイドセンサ | 透過形 | 2000 | 17.0 | 10.00 | 790 | シリアル | 334,000 | ||
|
SS10-T96-CH
|
ワイドセンサ | 透過形 | 2000 | 17.0 | 10.00 | 950 | シリアル | 391,500 | ||
|
SS20-T8-CH
|
ワイドセンサ | 透過形 | 7000 | 32.0 | 20.00 | 140 | シリアル | 72,500 | ||
|
SS20-T16-CH
|
ワイドセンサ | 透過形 | 7000 | 32.0 | 20.00 | 300 | シリアル | 102,500 | ||
|
SS20-T24-CH
|
ワイドセンサ | 透過形 | 7000 | 32.0 | 20.00 | 460 | シリアル | 130,500 | ||
|
SS20-T32-CH
|
ワイドセンサ | 透過形 | 7000 | 32.0 | 20.00 | 620 | シリアル | 158,000 | ||
|
SS20-T40-CH
|
ワイドセンサ | 透過形 | 7000 | 32.0 | 20.00 | 780 | シリアル | 186,000 | ||
|
SS20-T48-CH
|
ワイドセンサ | 透過形 | 7000 | 32.0 | 20.00 | 940 | シリアル | 213,500 | ||
|
SS40-T4-CH
|
ワイドセンサ | 透過形 | 7000 | 52.0 | 40.00 | 120 | シリアル | 73,500 | ||
|
SS40-T8-CH
|
ワイドセンサ | 透過形 | 7000 | 52.0 | 40.00 | 280 | シリアル | 91,500 | ||
|
SS40-T12-CH
|
ワイドセンサ | 透過形 | 7000 | 52.0 | 40.00 | 440 | シリアル | 113,500 | ||
|
SS40-T16-CH
|
ワイドセンサ | 透過形 | 7000 | 52.0 | 40.00 | 600 | シリアル | 133,500 | ||
|
SS40-T20-CH
|
ワイドセンサ | 透過形 | 7000 | 52.0 | 40.00 | 760 | シリアル | 154,500 | ||
|
SS40-T24-CH
|
ワイドセンサ | 透過形 | 7000 | 52.0 | 40.00 | 920 | シリアル | 176,500 |

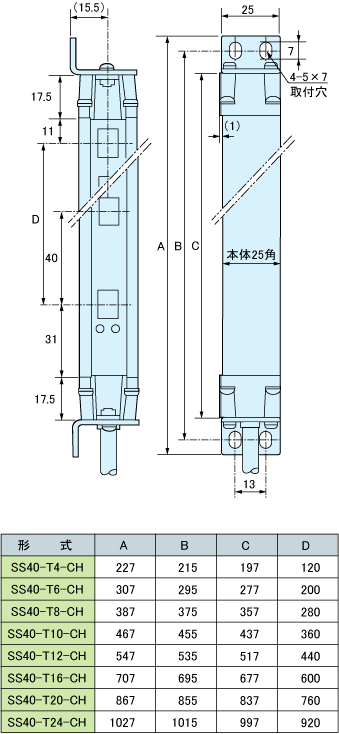

外形寸法図
SS40-CH シリーズ
（代表例として受光器を示します。投光器は取付金具が逆になります。）

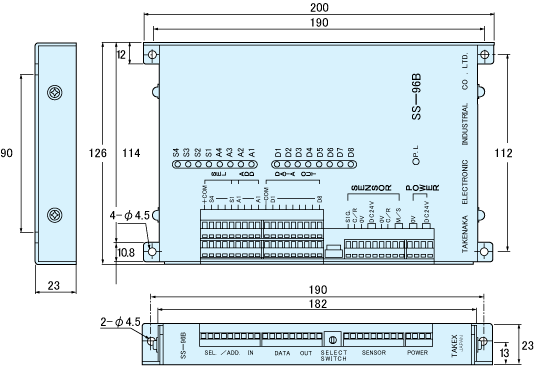

変換ボード
自動組立
金属加工
オプション

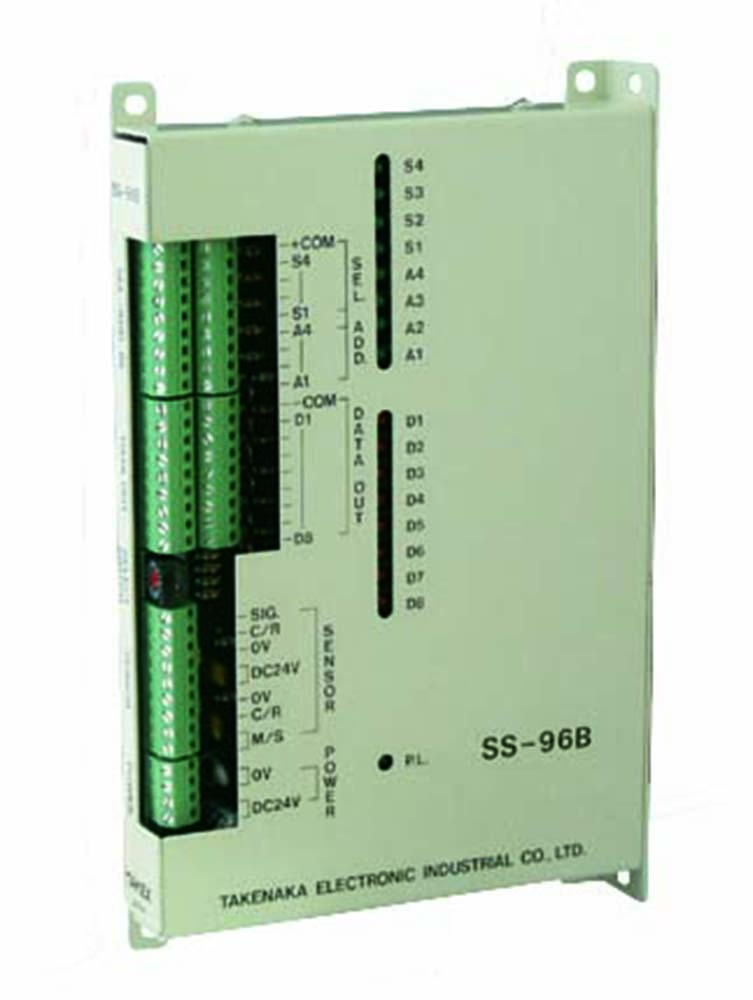

アンプユニット
| SS-96B
|
|
