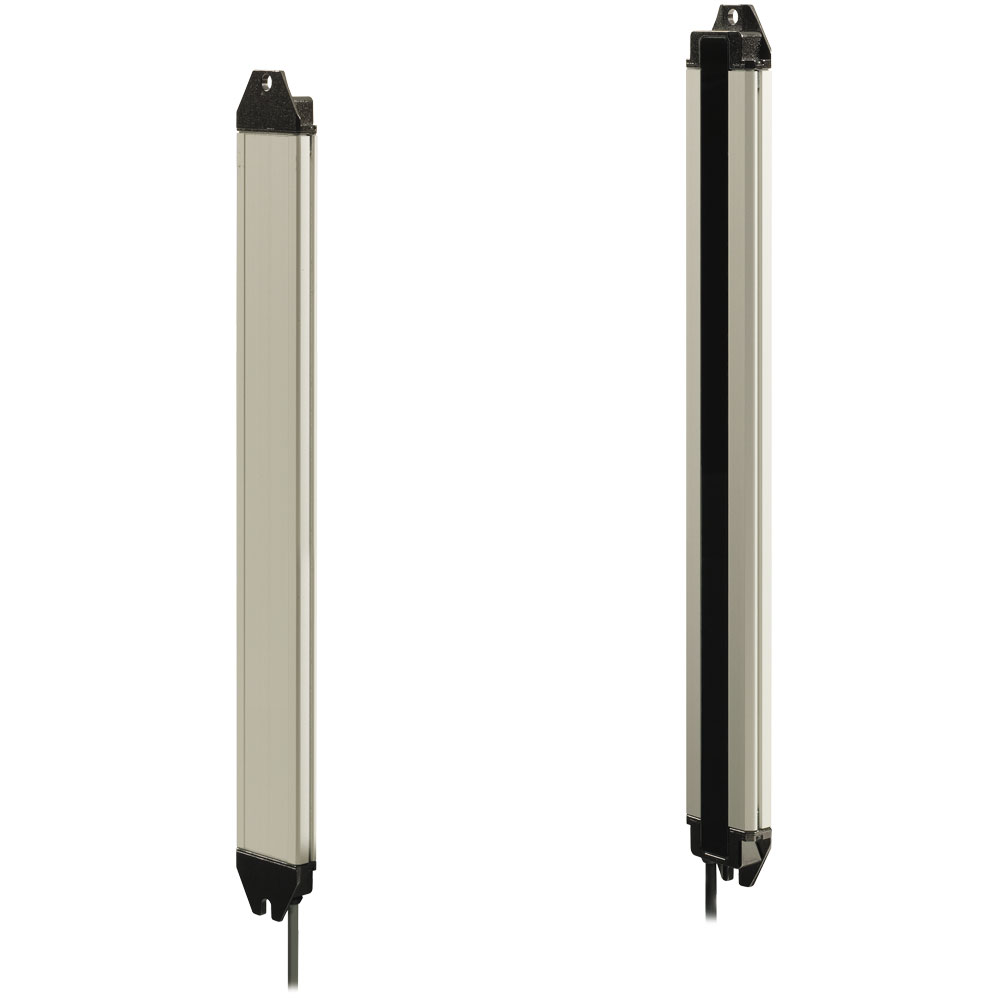

SSXU20シリーズ
超薄形ワイドエリアセンサ

  • スリム形状を継承しながら汎用性アップ
    • 9.9㎜超薄形ワイドエリアセンサ
    • パラレルビーム・クロスビーム切替機能搭載
    • 高い堅牢性
    • 検出能力が大幅に向上
規格・検定
  • CE マーク
ダウンロード
  • 製品カタログ

SSXU20シリーズ ラインナップ

型式 種類 検出方式 検出距離min(mm) 検出距離(mm) 検出物体径(φmm) 光軸ピッチ(mm) 検出幅(mm) 出力モード 標準価格(¥) ダウンロード
SSXU20-T160
仕様を見る
ワイドエリアセンサ 透過形 ~ 4000 15.0 20.0 160 NPN
PNP
43000
SSXU20-T240
仕様を見る
ワイドエリアセンサ 透過形 ~ 4000 15.0 20.0 240 NPN
PNP
52000
SSXU20-T320
仕様を見る
ワイドエリアセンサ 透過形 ~ 4000 15.0 20.0 320 NPN
PNP
60000
SSXU20-T400
仕様を見る
ワイドエリアセンサ 透過形 ~ 4000 15.0 20.0 400 NPN
PNP
70000
SSXU20-T480
仕様を見る
ワイドエリアセンサ 透過形 ~ 4000 15.0 20.0 480 NPN
PNP
80000
SSXU20-T560
仕様を見る
ワイドエリアセンサ 透過形 ~ 4000 15.0 20.0 560 NPN
PNP
90000
SSXU20-T640
仕様を見る
ワイドエリアセンサ 透過形 ~ 4000 15.0 20.0 640 NPN
PNP
100000
SSXU20-T720
仕様を見る
ワイドエリアセンサ 透過形 ~ 4000 15.0 20.0 720 NPN
PNP
110000

特長

9.9mmの超薄形ワイドエリアセンサ

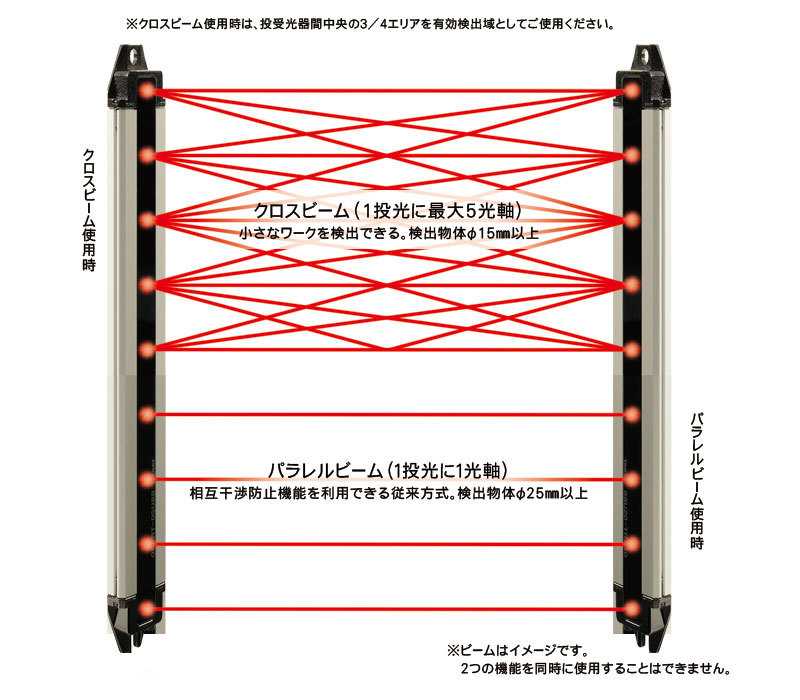

パラレルビームとクロスビームの切替機能搭載
検出目的に合わせて選択が可能
検出能力が大幅に向上
検出物体径クロスビーム時φ15mm、パラレルビーム時φ25mm
高い堅牢性
30mm×9.9mmで堅牢な金属ケースを採用。センター穴取付けで金属筐体取付に最適

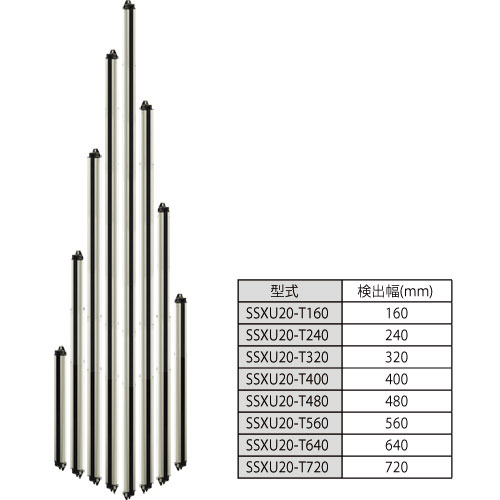

豊富なラインナップ
検出幅(160mm~720mm)に応じて使い分けができる8タイプを用意しました

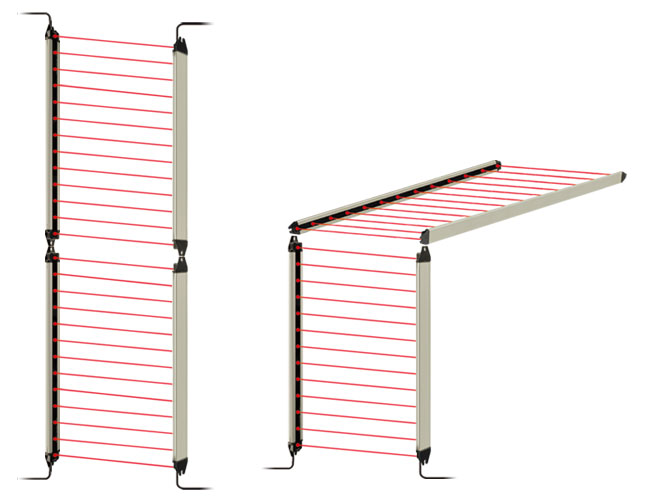

相互干渉防止機能付き
相互干渉防止機能を搭載(パラレルビームモード接続時のみ)
広いエリアをカバーしたい場合など、並べて使用することができ、用途が広がります

外形寸法図

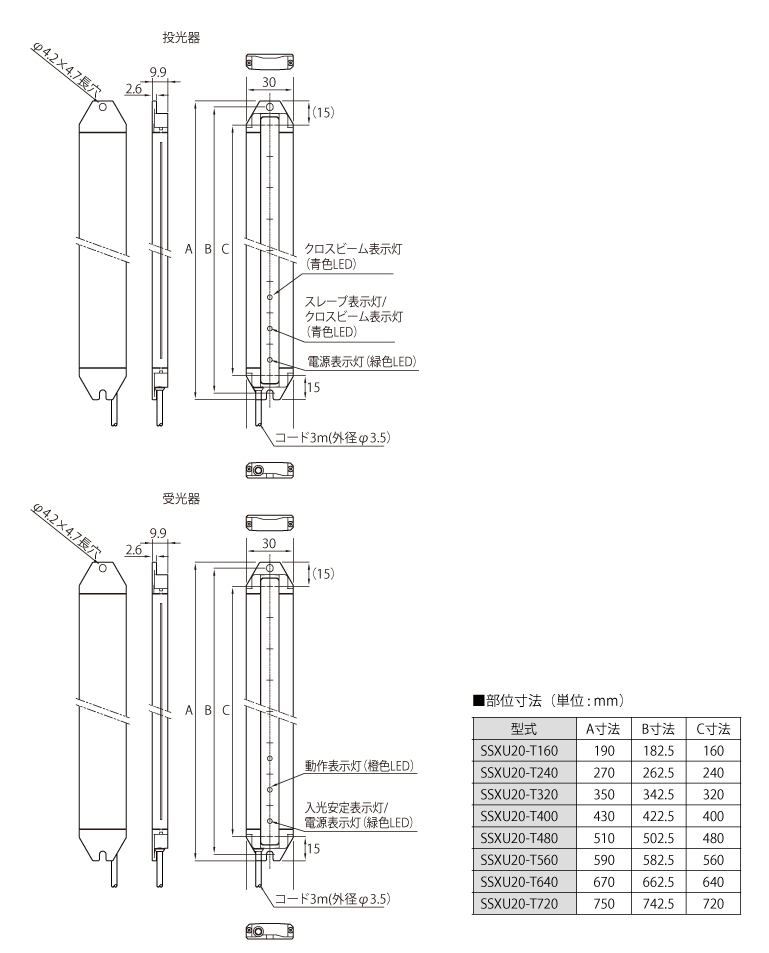

外形寸法図(単位:mm)

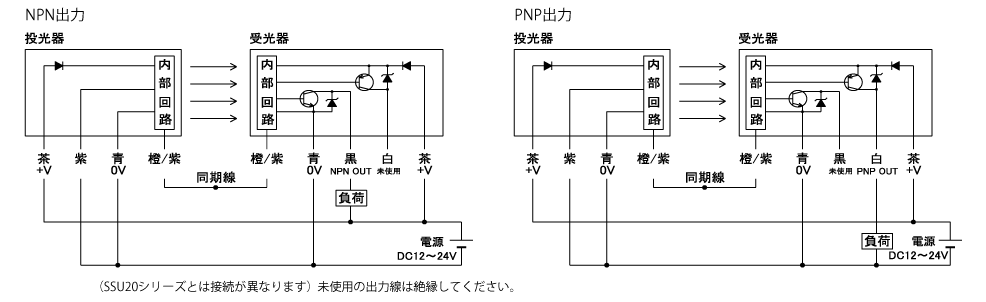

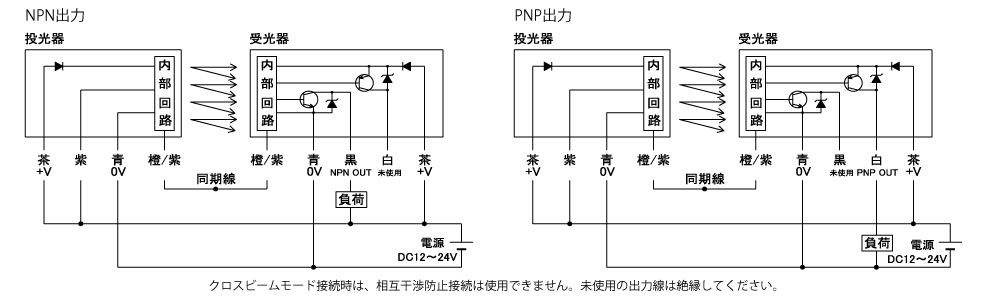

回路図/接続方法

パラレルビームモード

クロスビームモード

ゴム・プラスチック

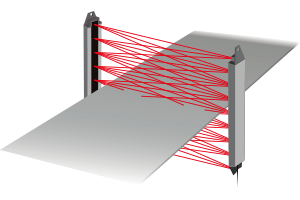

ゴム板検出

超薄形形状が装置にフィットし、ゴム板の通過・有無を検出します。

印刷

シート状のワーク検出

斜めのクロスビームがシート状のワークでも確実に検出します
( クロスビーム使用)

金属加工

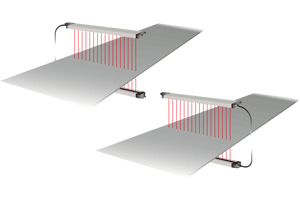

検出位置が変動するワークをエリアで検出

検出位置が変動するワークをエリアで検出
(パラレルビーム使用)

etc.

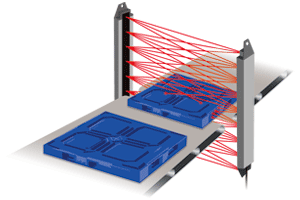

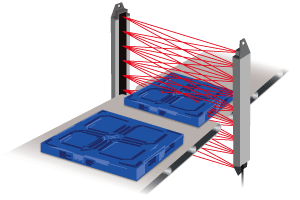

プラスチックパレットの検出

コンベアで流れてくる、パレットを検出します。(クロスビーム使用)

ゴム・プラスチック

プラスチックパレットの検出

プラスチックパレットの検出
(クロスビーム使用)

鉄鋼・窯業

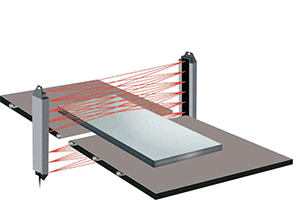

様々な形鋼の通過検出

1光軸のセンサでは検出が安定しないワークも、クロスビームなら安定した検出ができます。

ゴム・プラスチック

ゴム板検出

クロスビームでシート状のワークも安定して検出することができます。
