製品情報

F2Rシリーズ
スリムサイズファイバセンサ

  • 驚異的なスリムサイズ
    (外形8×10 ミリ、長さ73 ミリ)
  • 6,800円のローコスト
    • 出力はNPNとPNPの2タイプを用意
    • 高速応答500μs
  • ファイバユニット付セットモデルも用意
    • 反射形ファイバユニット付 F2R-FR8E 7,800円
    • 透過形ファイバユニット付 F2R-FT8E 7,800円
      ※ファイバユニットは、50cmフリーカット(M3 P=0.5ヘッド)
      詳細は最寄の営業所へお問い合わせ下さい。
規格・検定
  • CE マーク
ダウンロード

F2Rシリーズ ラインナップ

形式 操作電源 出力モード 動作モード 投光光源 応答時間(ms) 接続方式 用途 価格(¥) ダウンロード
F2R
仕様を見る
DC12~24V NPN ダークオン
ライトオン
赤色LED 0.500 コード引出し式 精密機械・電子部品 6800
F2R-J
仕様を見る
DC12~24V NPN ダークオン
ライトオン
赤色LED 0.500 コネクタ式 精密機械・電子部品 6800(アンプのみ)
F2RPN
仕様を見る
DC12~24V PNP ダークオン
ライトオン
赤色LED 0.500 コード引出し式 精密機械・電子部品 6800
F2RPN-J
仕様を見る
DC12~24V PNP ダークオン
ライトオン
赤色LED 0.500 コネクタ式 精密機械・電子部品 6800(アンプのみ)

特長

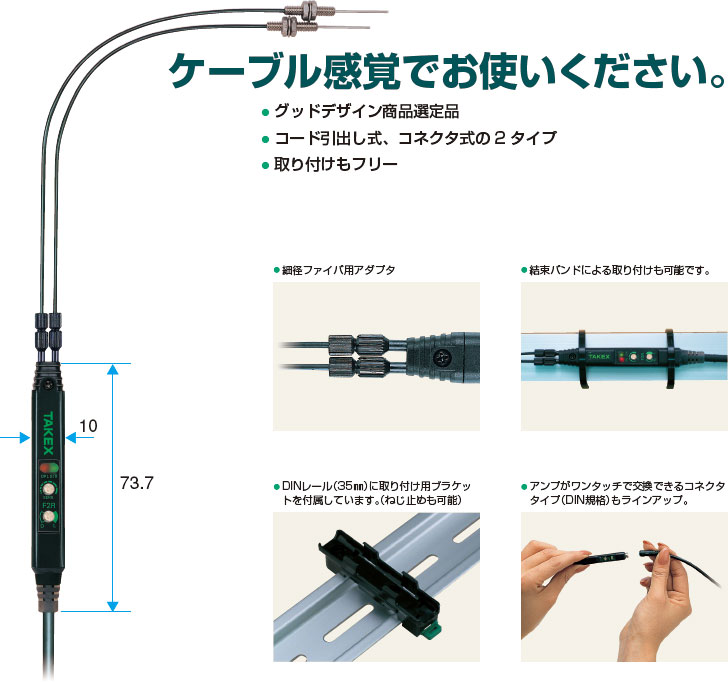

ケーブル感覚でお使いください。

外形寸法図

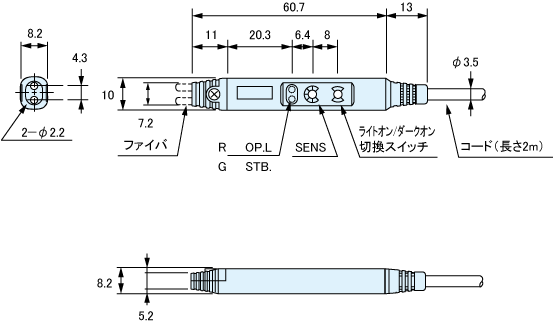

F2R,F2RPN(コード引出し式)

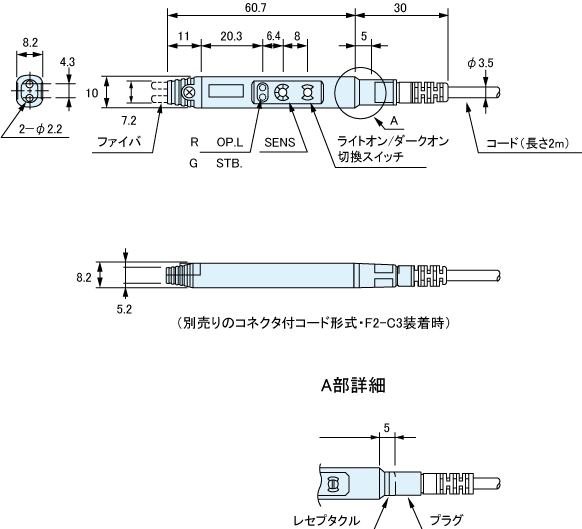

F2R-J,F2RPN-J(コネクタ式)

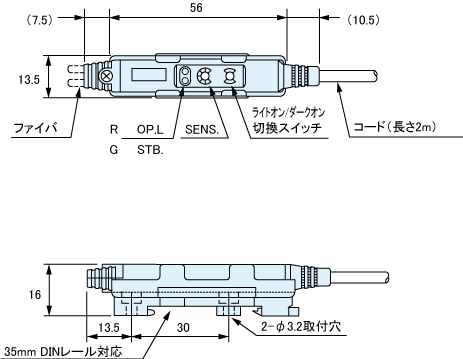

DIN レール取付用ブラケット装着時(F2R, F2RPN)

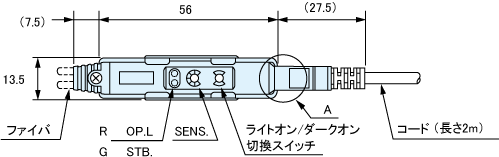

DIN レール取付用ブラケット装着時 (F2R-J, F2RPN-J)

並べてねじで取付ける場合のピッチ(14mm)

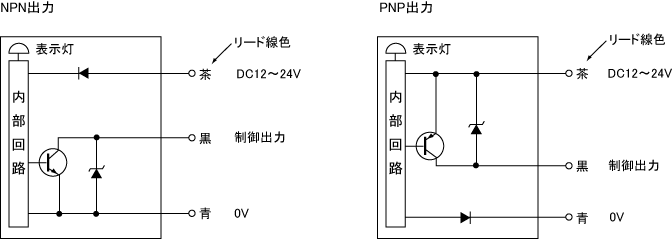

回路図/接続方法

負荷短絡や過負荷状態になりますと出力トランジスタがOFFになります。
負荷の状況をご確認の上、電源を再投入してください。

コネクタ式(-J)ピン配列

金属加工

クギのテーピング不良検出

テーピング位置不良のクギを透過形ファイバセンサで検出し、デジタル数値で表示します。
