F70Aシリーズ
デジタル表示ファイバセンサ
- センシング情報をデジタル表示
- 簡単な操作で機能設定
- 受光レベルと変位表示で安定レベルを直読
- バックライト付きLCDで見やすい表示
- 使いやすい機能も装備
- フルオート／オートティーチング機能
- 相互干渉防止機能
- 手動感度設定
- オフディレィタイマ
- 規格・検定
-
- ダウンロード
-
-
F70Aシリーズ ラインナップ
| 型式 | 操作電源 | 出力モード | 動作モード | 投光光源 | 応答時間（ms） | 接続方式 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|
F70AR
|
DC12～24V | NPN |
ダークオン
ライトオン |
赤色LED |
0.600
0.700 |
コード引出し式 |
半導体・液晶
精密機械・電子部品 |
13,800 | |
|
F70AG
|
DC12～24V | NPN |
ダークオン
ライトオン |
緑色LED |
0.600
0.700 |
コード引出し式 |
半導体・液晶
精密機械・電子部品 |
13,800 | |
|
F70AB
|
DC12～24V | NPN |
ダークオン
ライトオン |
青色LED |
0.600
0.700 |
コード引出し式 |
半導体・液晶
精密機械・電子部品 |
15,800 | |
|
F70AW
|
DC12～24V | NPN |
ダークオン
ライトオン |
白色LED |
0.600
0.700 |
コード引出し式 |
半導体・液晶
精密機械・電子部品 |
15,800 | |
|
F70ARPN
|
DC12～24V | PNP |
ダークオン
ライトオン |
赤色LED |
0.600
0.700 |
コード引出し式 |
半導体・液晶
精密機械・電子部品 |
13,800 | |
|
F70AGPN
|
DC12～24V | PNP |
ダークオン
ライトオン |
緑色LED |
0.600
0.700 |
コード引出し式 |
半導体・液晶
精密機械・電子部品 |
13,800 | |
|
F70ABPN
|
DC12～24V | PNP |
ダークオン
ライトオン |
青色LED |
0.600
0.700 |
コード引出し式 |
半導体・液晶
精密機械・電子部品 |
15,800 | |
|
F70AWPN
|
DC12～24V | PNP |
ダークオン
ライトオン |
白色LED |
0.600
0.700 |
コード引出し式 |
半導体・液晶
精密機械・電子部品 |
15,800 | |
|
F70AR-J
|
DC12～24V | NPN |
ダークオン
ライトオン |
赤色LED |
0.600
0.700 |
M8コネクタ式 |
半導体・液晶
精密機械・電子部品 |
13,800 | |
|
F70AG-J
|
DC12～24V | NPN |
ダークオン
ライトオン |
緑色LED |
0.600
0.700 |
M8コネクタ式 |
半導体・液晶
精密機械・電子部品 |
13,800 | |
|
F70AB-J
|
DC12～24V | NPN |
ダークオン
ライトオン |
青色LED |
0.600
0.700 |
M8コネクタ式 |
半導体・液晶
精密機械・電子部品 |
15,800 | |
|
F70AW-J
|
DC12～24V | NPN |
ダークオン
ライトオン |
白色LED |
0.600
0.700 |
M8コネクタ式 |
半導体・液晶
精密機械・電子部品 |
15,800 | |
|
F70ARPN-J
|
DC12～24V | PNP |
ダークオン
ライトオン |
赤色LED |
0.600
0.700 |
M8コネクタ式 |
半導体・液晶
精密機械・電子部品 |
13,800 | |
|
F70AGPN-J
|
DC12～24V | PNP |
ダークオン
ライトオン |
緑色LED |
0.600
0.700 |
M8コネクタ式 |
半導体・液晶
精密機械・電子部品 |
13,800 | |
|
F70ABPN-J
|
DC12～24V | PNP |
ダークオン
ライトオン |
青色LED |
0.600
0.700 |
M8コネクタ式 |
半導体・液晶
精密機械・電子部品 |
15,800 | |
|
F70AWPN-J
|
DC12～24V | PNP |
ダークオン
ライトオン |
白色LED |
0.600
0.700 |
M8コネクタ式 |
半導体・液晶
精密機械・電子部品 |
15,800 |
特長

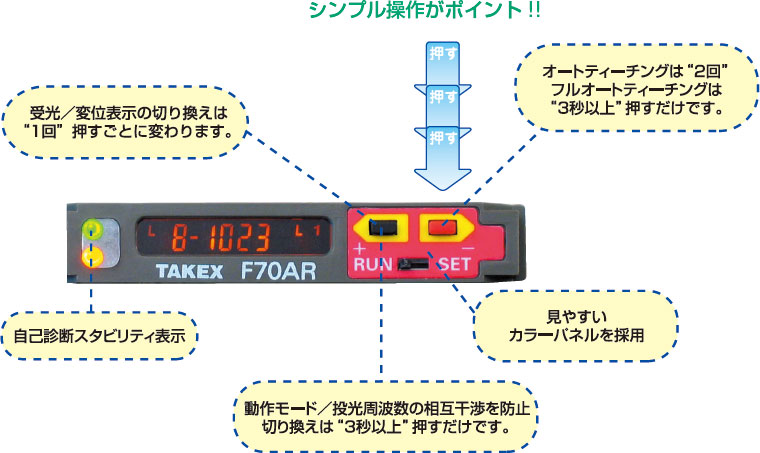

シンプル操作

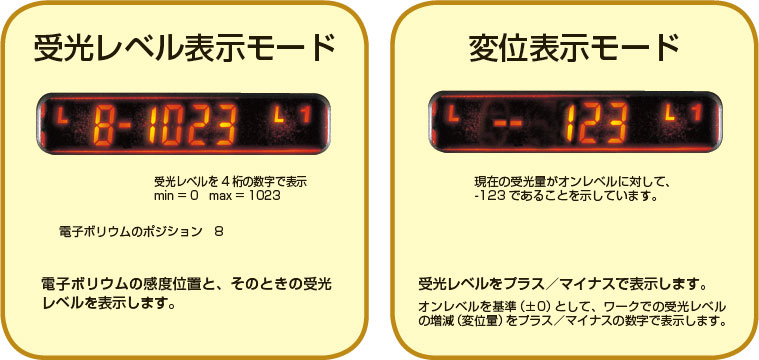

2種類の受光レベル表示
充実のティーチング機能 （感度設定）
- フルオートティーチング
ボタンを押しているだけで高速移動体でも楽々ティーチングができます。 - オートティーチング
ワーク有り／ワーク無しの2点ティーチング。ワークの微小段差検出や、フィルム検知などのわずかな違いを検出します。 - 位置決めティーチング
「この位置でキャッチしたい」高精度の位置決め検知に最適機能です。 - 最大感度設定
透過形でワーク検知など、最大感度で使用したいとき高い余裕度で悪環境に強くなります。 - 手動設定
手動によるオン動作レベルのアップダウンも思いのまま、動作状況を確認しながらレベル設定ができます。
高速信号もオフディレィタイマで確実キャッチ
高速微小物体も確実キャッチ。
接続機器の入力条件に対応します。
外形寸法図

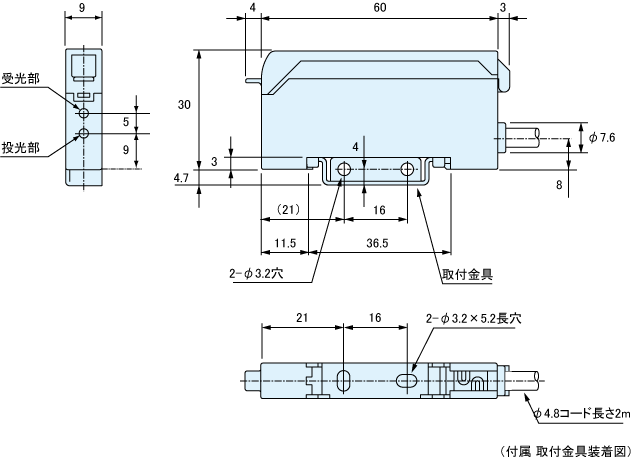

アンプユニット

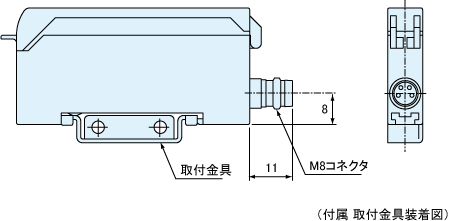

M8コネクタ式
回路図/接続方法

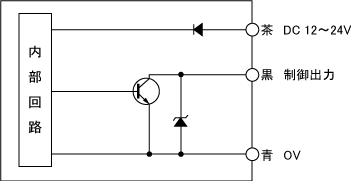

NPN 出力
F70AR
F70AG
F70AB
F70AW

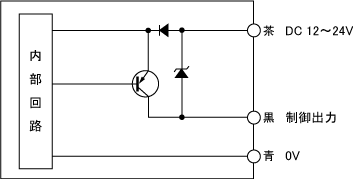

PNP 出力
F70ARPN
F70AGPN
F70ABPN
F70AWPN
負荷短絡や過負荷状態になりますと出力トランジスタがOFFになります。
負荷の状況をご確認の上、電源を再投入してください。
電子部品実装
オプション
エンドユニット
| エンドユニットFA7EU
|
|
取付金具
| 取付金具AC-BF2
|
|
