F85RNシリーズ
デジタル2画面表示ファイバセンサ

  • 優れた操作性と多機能を両立
    • SETボタン1つで、全てのティーチングモードを連続操作
    • 見やすい大型ディスプレイと3ボタンの簡単操作
    • 相互干渉防止機能装備
    • NPN/PNP 2出力兼用
    • 欧米で配線互換
    • 最大連結台数26台
規格・検定
  • CE マーク
  • cRUusマーク
  • cULTus LISTEDマーク
ダウンロード

F85RNシリーズ ラインナップ

型式 操作電源 出力モード 動作モード 投光光源 応答時間(ms) 接続方式 用途 標準価格(¥) ダウンロード
F85RN
仕様を見る
DC12~24V NPN
PNP
ダークオン
ライトオン
赤色4元LED 0.065 ~ 4.000 コード引出し式 8,800
F85RNP-J
仕様を見る
DC12~24V NPN
PNP
ダークオン
ライトオン
赤色4元LED 0.065 ~ 4.000 M8コネクタ式 8,800

特長

ファイバアンプの必須機能を集約して新登場!

1.1つのボタン操作で簡単ティーチング

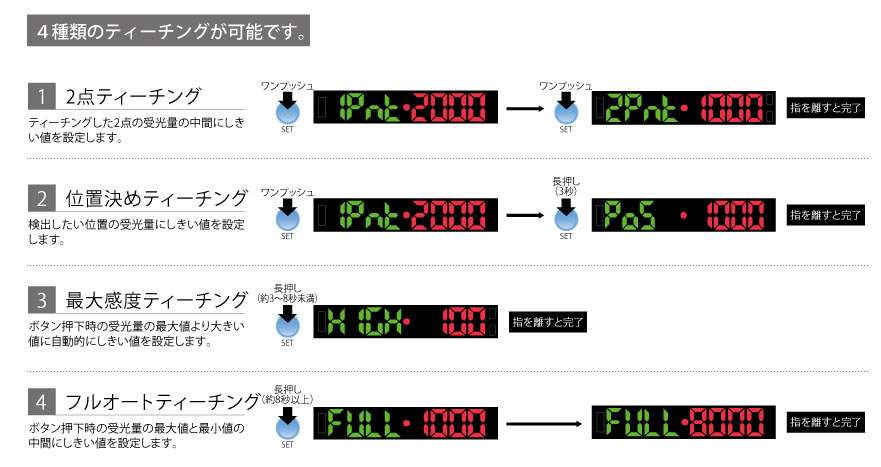

イージーティーチング方式を採用 SET ボタンの長押し操作で4 種類のティーチングが連続で切り替わるイージーティーチング方式を採用。
4種類のティーチングが可能です。
2.見やすい大型ディスプレイと3ボタンの簡単操作

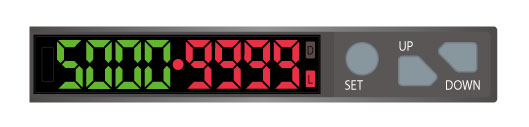

大きく見やすい「7セグメントLED」デジタル2画面表示とクリック感のある3つのボタンでモード設定も簡単。
大きく見やすい「7セグメントLED」
3.相互干渉防止機能
最大8台の相互干渉を防止する「光伝送式」を採用。

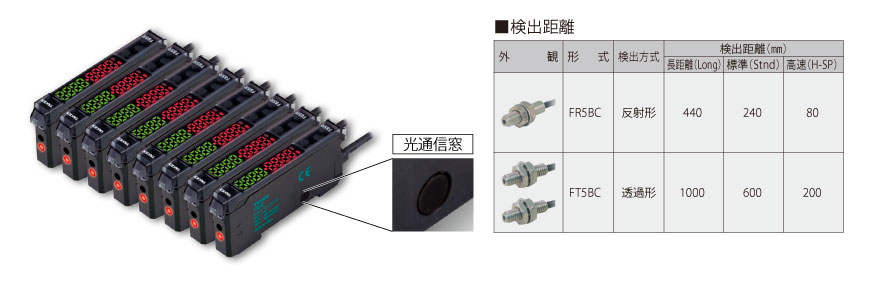

隣接するファイバセンサの側面の光通信窓を密着取付けすることで干渉防止が可能となります。
最大8台の相互干渉を防止する「光伝送式」を採用

現場で使える便利な機能

4.2種類の変位表示機能を搭載
透過形ファイバユニットに適した「パーセント表示」と反射形ファイバユニットに適した「ゼロオフセット表示」の2種類の変位表示機能でセンサの入光量をわかりやすく表示。
「パーセント表示」と「ゼロオフセット」2種類の変位表示機能を搭載

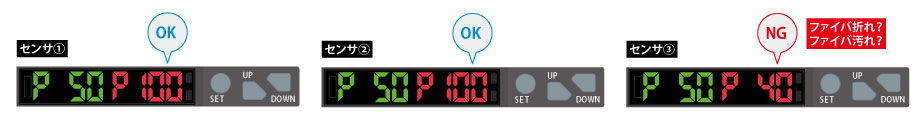

設定の異なる各センサを「変位表示」させることにより、数値を比較して余裕度を判断する事ができます。(下図は、透過形ファイバユニットの場合)

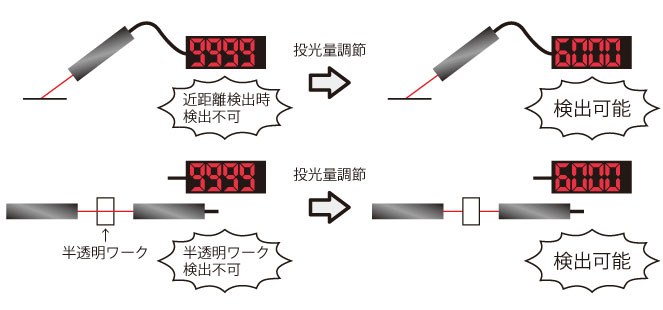

5.投光量調整機能(自動/手動)
検出に最適な投光量に調整します。(15 段階、ハイスピードモード時13 段階)
6.1台で2役
制御出力 NPN / PNP 出力を黒と白の結線選択で使い分けするため、ボタン操作での設定は不要です。
7.省エネ設計とECOモードで低消費電力
24V時 通常モード:770mW以下
    ECOモード:600mW以下

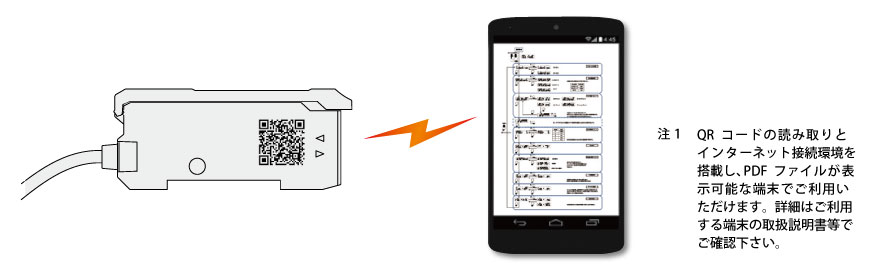

8.スマートフォンやタブレット端末にマニュアルを表示
操作方法を忘れた時や、現場で設定の変更を行う場合に便利です。(日・英・中・韓 四言語)
「簡易マニュアル読み込み用QRコードラベル」シールを添付。注1
スマートフォンやタブレット端末にマニュアルを表示

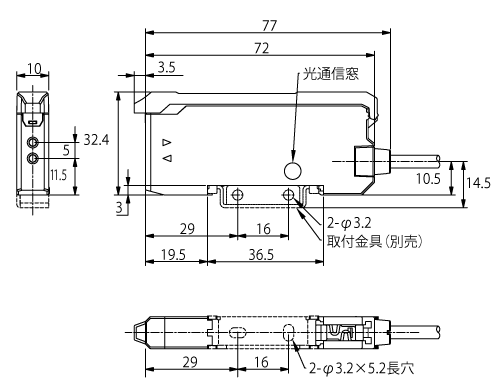

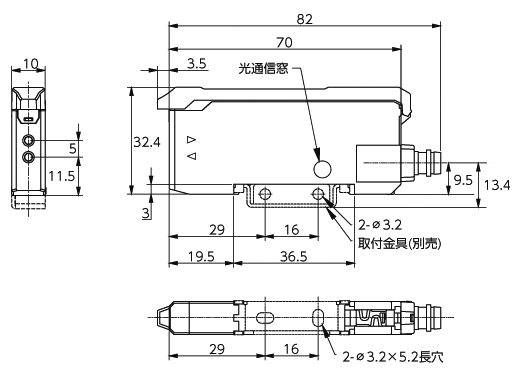

外形寸法図

F85RN

F85RNP-J

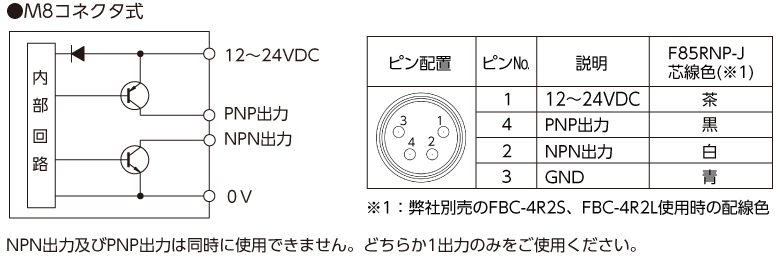

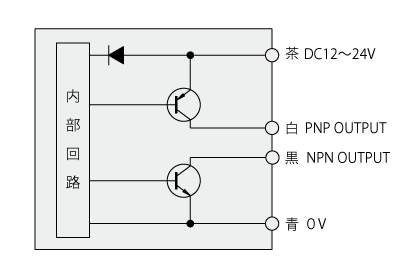

回路図/接続方法

F85RN

F85RNP-J

半導体

ICテスタでのワーク検出

IC の通過検出状況をデジタル表示します。

半導体

リードフレームの検出

銅やアルミなどの非磁性金属を検出でき、2mmの薄型ヘッドなので、わずかなスペースにも取り付けできます。

電子部品実装

コンデンサの不良検出

透過形ファイバセンサでテーピング上の曲がりを検出します。

自動組立

ワーク検出

パーツフィーダーのシュート部でワークを検出します。
検出状況をデジタル表示します。

繊維

糸状ワークのループ検出

糸状のワークをワイドファイバ上下2点で検出しループ制御します。

電子部品実装

部品シュータでの検出

部品シュータでの電子部品表裏をファイバセンサで検出します。

半導体

キャリア内のウエハ検出

ウエハのエッジ検出状況をデジタル表示します。

金属加工

ベアリング軸のキズ検出

キズによる乱反射を利用して表面のキズを検出します。

繊維

糸の染めムラ検出

染めムラの微少な差も高分解能で検出し、デジタル数値で状況を表示します。

包装・食品・薬品

ラベル検出

ラベラーのタイミング用検出です。
一体形のコの字ファイバユニットは光軸合わせが不要です。

包装・食品・薬品

タンク内液面検出

タンク内に耐薬品PFA製ファイバセンサを入れて液面レベルを検出します。
検出状況をデジタル表示します。

金属加工

ボルトの挿入量確認

正しく挿入されていることをファイバセンサで検出します。
ケーブルが引っかからずにスッキリ取り付けすることができます。

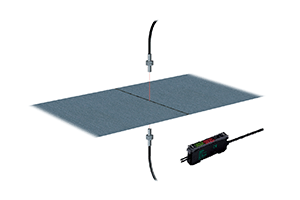

生地の継ぎ目検出

染色工程で前後の生地の継ぎ目を検出し、デジタル数値で状況を表示します。

オプション

エンドユニット

オプション写真

FA7EU

dimLink
種類 DINレール取付ストッパー
標準価格(¥) 200/1個

取付金具

オプション写真

AC-BF3

dimLink
種類 取付金具
標準価格(¥) 450

コネクタ付コード

オプション写真

FBC-4R2S

dimLink
種類 M8 コネクタ付コード
適合機種 M8コネクタタイプ用
形状 ストレート形 4芯(投受光器共通)
コード長 2m
標準価格(¥) 2,300
オプション写真

FBC-4R2L

dimLink
種類 M8 コネクタ付きコード
適合機種 M8コネクタタイプ用
形状 アングル形 4芯(投受光器共通)
コード長 2m
標準価格(¥) 2,500
