UXシリーズ
超極小ねじ式 アンプ内蔵形光電子センサ

  • M5・M6 ねじサイズにセンサアンプを内蔵!超小形アンプ内蔵光電子センサ
    • 取り付け簡単で工数削減
    • ファイバセンサの置き換えにより低消費電力にも寄与します
    • SUS 製ハウジングで二次電池産業にもご使用いただけます
    • レンズは耐薬品性の高いポリサルホン製を採用
    • 透過形はヘッドオン・サイドオンをラインアップ
    • 拡散反射形は感度ボリウムを装備(形式:UX-R5V、UX-R5VPN)
規格・検定
  • CE マーク
ダウンロード

UXシリーズ ラインナップ

形式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 価格(¥) ダウンロード
UX-T100D
仕様を見る
DC12~24V 透過形 1000 NPN ダークオン 赤色LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-T100DPN
仕様を見る
DC12~24V 透過形 1000 PNP ダークオン 赤色LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-T50DS
仕様を見る
DC12~24V 透過形 500 NPN ダークオン 赤色LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-T50DSPN
仕様を見る
DC12~24V 透過形 500 PNP ダークオン 赤色LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-R2
仕様を見る
DC12~24V 拡散反射形 3 20 NPN ライトオン 赤外LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-R2PN
仕様を見る
DC12~24V 拡散反射形 3 20 PNP ライトオン 赤外LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-R3
仕様を見る
DC12~24V 拡散反射形 3 30 NPN ライトオン 赤外LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-R3PN
仕様を見る
DC12~24V 拡散反射形 3 30 PNP ライトオン 赤外LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-R5
仕様を見る
DC12~24V 拡散反射形 3 50 NPN ライトオン 赤外LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-R5PN
仕様を見る
DC12~24V 拡散反射形 3 50 PNP ライトオン 赤外LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-R5V
仕様を見る
DC12~24V 拡散反射形 3 50 NPN ライトオン 赤外LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500
UX-R5VPN
仕様を見る
DC12~24V 拡散反射形 3 50 PNP ライトオン 赤外LED IP67 コード引出し式 超極小 一般機械・物流
精密機械・電子部品
自動車・部品加工
8500

外形寸法図

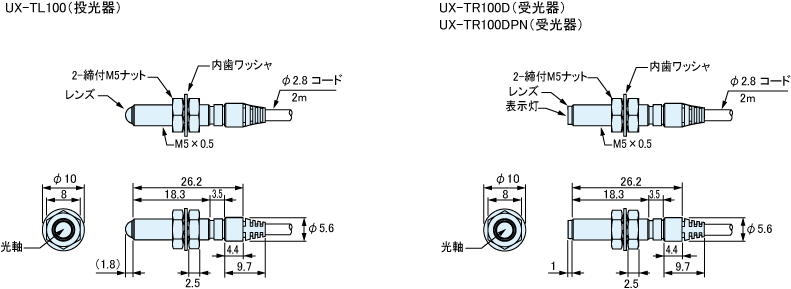

透過形ヘッドオンタイプ
UX-T100D

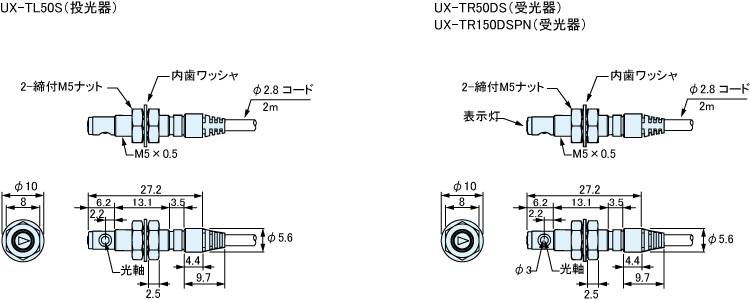

透過形サイドオンタイプ
UX-T50DS

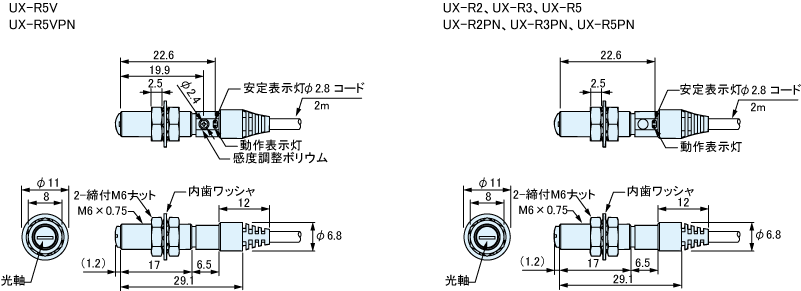

拡散反射形
UX-R5V
UX-R5VPN

回路図/接続方法

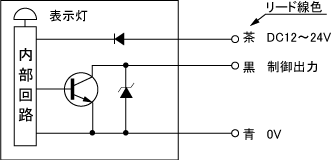

NPN出力

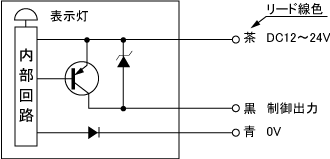

PNP出力

  • 透過形の投光器は電源線だけです。
  • 負荷短路や過負荷状態になりますと、出力トランジスタがOFF になります。
    負荷の状況をご確認の上、電源を再投入してください。

電子部品実装

基板の通過検出

センサを機器に組み込んで実装機内での基板検出をします。
取り付け場所を選びません。

電子部品実装

コンデンサの通過確認

ガイドに透過形センサを組み込んでコンデンサを検出します。

サニタリー・娯楽

ゲーム機用起動スイッチ

ゲーム機にセンサを組み込んで起動用スイッチに使用します。
