Gミニシリーズ
超小形・機器組込用 アンプ内蔵形光電子センサ

Gミニシリーズ
  • 超小型、機器組込み用として25年の実績
  • ヘッドオンタイプ、ワイド拡散反射、ハイパワー、限定反射形等のワイドバリエーション
  • 全機種M3ねじ取り付け
  • 防水性能IP67
  • スタビリティ出力装備
    • 名刺を透過するハイパワー…… GT1SN、GT1N
    • 10ｍの長距離タイプ… ……… GT3RSN
    • 近距離での広角検出…………… GS5SN、GS5N
    • 背景の影響を受けにくい……… 限定反射形
    • 光軸調整が簡単… ……………… 赤色LEDタイプ
規格・検定
  • CE マーク
ダウンロード

Gミニシリーズ ラインナップ

型式 操作電源 検出方式 検出距離min（mm） 検出距離（mm） 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 標準価格（￥） ダウンロード
GT1SN
仕様を見る 		DC12～24V 透過形 1000.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GT1SPN
仕様を見る 		DC12～24V 透過形 1000.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GT1N
仕様を見る 		DC12～24V 透過形 1000.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GT1PN
仕様を見る 		DC12～24V 透過形 1000.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GT3N
仕様を見る 		DC12～24V 透過形 7000.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GT3PN
仕様を見る 		DC12～24V 透過形 7000.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GT3RSN
仕様を見る 		DC12～24V 透過形 10000.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GT3RSPN
仕様を見る 		DC12～24V 透過形 10000.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GT7SN
仕様を見る 		DC12～24V 透過形 7000.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GT7SPN
仕様を見る 		DC12～24V 透過形 7000.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		12,800
GSM2RSN
仕様を見る 		DC12～24V リフレクタ形 10.00 2000.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		11,500
GSM2RSPN
仕様を見る 		DC12～24V リフレクタ形 10.00 2000.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		11,500
GS5SN
仕様を見る 		DC12～24V 拡散反射形 70.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		10,800
GS5SPN
仕様を見る 		DC12～24V 拡散反射形 70.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		10,800
GS5N
仕様を見る 		DC12～24V 拡散反射形 70.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		9,800
GS5PN
仕様を見る 		DC12～24V 拡散反射形 70.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		9,800
GS20RSN
仕様を見る 		DC12～24V 拡散反射形 400.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		10,800
GS20RSPN
仕様を見る 		DC12～24V 拡散反射形 400.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		10,800
GS20RN
仕様を見る 		DC12～24V 拡散反射形 300.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		9,800
GS20RPN
仕様を見る 		DC12～24V 拡散反射形 300.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		9,800
GS20SN
仕様を見る 		DC12～24V 拡散反射形 300.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		10,800
GS20SPN
仕様を見る 		DC12～24V 拡散反射形 300.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		10,800
GS20N
仕様を見る 		DC12～24V 拡散反射形 200.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		9,800
GS20PN
仕様を見る 		DC12～24V 拡散反射形 200.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		9,800
GSZ3SN
仕様を見る 		DC12～24V 限定反射形 1.00 40.00 NPN ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		11,500
GSZ3SPN
仕様を見る 		DC12～24V 限定反射形 1.00 40.00 PNP ダークオン
ライトオン 		赤外LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		11,500
GSZ3RSN
仕様を見る 		DC12～24V 限定反射形 3.00 30.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		11,500
GSZ3RSPN
仕様を見る 		DC12～24V 限定反射形 3.00 30.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 超小型・機械組込用 一般機械・物流
精密機械・電子部品
自動車・部品加工
食品・薬品 		11,500

外形寸法図

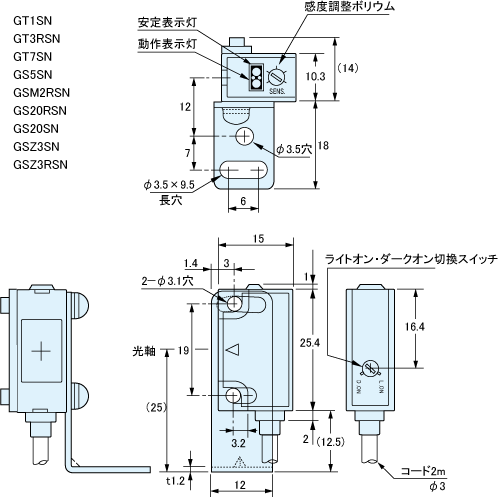

サイドオンタイプ（付属 取付金具装着図）

上図は受光器です。投光器はパネル面が異なります。

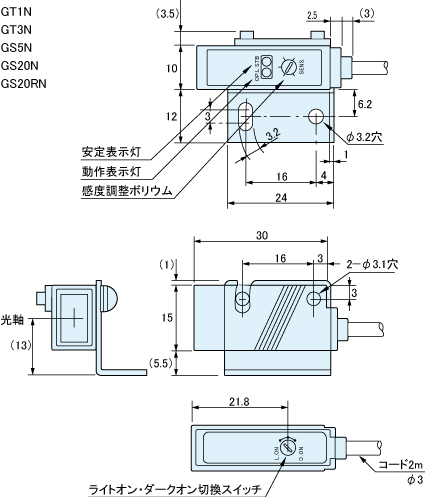

ヘッドオンタイプ（付属 取付金具装着図）

上図は受光器です。投光器はパネル面が異なります。

回路図/接続方法

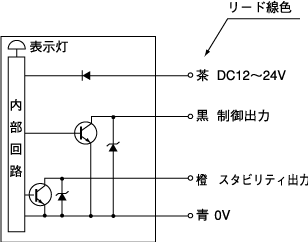

NPN出力

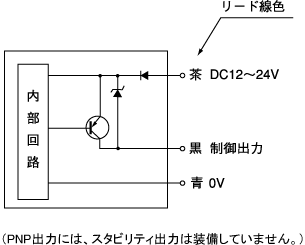

PNP出力

  • 投光器は電源線（茶：DC12～24V、青：0V）のみです。
  • 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。

繊維

糸切れ検出

糸振れや糸による反射がなくなったときを糸切れとして検出。
広視野でとらえます。

自動組立

パーツフィーダー材料切れ検出

反射方式にて材料の有無を検出します。

オプション

ピンホールプレート

オプション写真

ピンホール板GP1
種類 ピンホール板
ピンホール径 φ1mm
装着時の検出距離 GT3RSN：400mm
GT7SN：300mm
材質 SUS
標準価格（￥） 320/1枚
オプション写真

ピンホール板GP2
種類 ピンホール板
ピンホール径 φ2mm
装着時の検出距離 GT3RSN：1m
GT7SN：1m
材質 SUS
標準価格（￥） 320/1枚
オプション写真

ピンホール板GP3
種類 ピンホール板
ピンホール径 φ3mm
装着時の検出距離 GT3RSN：3m
GT7SN：2.5m
材質 SUS
標準価格（￥） 320/1枚
オプション写真

ピンホール板GP5-1
種類 ピンホール板
ピンホール径 5X1mm
装着時の検出距離 GT3RSN：2m
GT7SN：1.7m
材質 SUS
標準価格（￥） 320/1枚

保護カバー

オプション写真

保護カバーGN-PCB1

dimLink
種類 保護カバー
付属品 ねじ2本、板ナット1個
材質 SUS
標準価格（￥） 3,300
用途 サイドオンタイプ用
オプション写真

保護カバーGN-PCB2

dimLink
種類 保護カバー
付属品 ねじ2本、板ナット1個
材質 SUS
標準価格（￥） 3,300
用途 サイドオンタイプ用

リフレクタ

オプション写真

リフレクタK-71

dimLink
種類 リフレクタ（偏光リフレクタ使用可）
有効反射面積 約30X18mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用（接着も可）
材質 ミラー：アクリル、ベース：耐熱ABS
付属品 ねじ2本、ナット2個
外形 43X23mm
検出物体径 φ40mmの不透明体
検出距離 0.1～2m
標準価格（￥） 750
検出距離 0.01～2m
オプション写真

リフレクタK-7

dimLink
種類 リフレクタ
適合機種 偏光リフレクタ形使用可
有効反射面積 約56X36mm
保護構造 IP67
取付方法 ねじ止め、M3ねじ使用
材質 ミラー：アクリル、ベース：耐熱ABS
外形 60X40mm
検出物体径 φ75mmの不透明体
検出距離 0.01～3m
オプション写真

リフレクタS-25

dimLink
種類 リフレクタ（偏光リフレクタ使用可）
有効反射面積 φ18.5X25枚/1シート
取付方法 接着、裏面に接着剤が付いています。
価格（￥） 600
検出距離 70～400mm
