Gミドルシリーズ
小形・機器組込用 アンプ内蔵形光電子センサ

Gミドルシリーズ
  • 完全樹脂充填IP67
  • 防水＆強度アップで物流ライン用に最適
    • 動作モードの切り換えはスイッチ式
    • 微妙な検出が可能な感度ボリウム付き
    • 世界に通じるPNP出力にも便利なスタビリティ出力を装備
    • 堅牢な保護カバー(取付金具)を用意(オプション)
規格・検定
  • CE マーク
ダウンロード

Gミドルシリーズ ラインナップ

型式 操作電源 検出方式 検出距離min（mm） 検出距離（mm） 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 標準価格（￥） ダウンロード
GT5RSN
仕様を見る 		DC12～24V 透過形 7000.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		11,800
GT5RSPN-N
仕様を見る 		DC12～24V 透過形 7000.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		11,800
GT5RSN-J
仕様を見る 		DC12～24V 透過形 7000.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		12,800
GT5RSPNN-J
仕様を見る 		DC12～24V 透過形 7000.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		12,800
GT5RN
仕様を見る 		DC12～24V 透過形 7000.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		10,800
GT5RPN-N
仕様を見る 		DC12～24V 透過形 7000.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		11,000
GT5RN-J
仕様を見る 		DC12～24V 透過形 7000.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		13,500
GT5RPNN-J
仕様を見る 		DC12～24V 透過形 7000.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		12,100
GMR2RSN
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1500.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		10,800
GMR2RSPN-N
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1500.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		10,800
GMR2RSN-J
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1500.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		11,300
GMR2RN
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1500.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		9,800
GMR2RPN-N
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1500.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		9,800
GMR2RN-J
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1500.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		10,300
GMR2RPNN-J
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1500.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		10,300
GSR05RSN
仕様を見る 		DC12～24V 拡散反射形 500.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		10,800
GSR05RSPN-N
仕様を見る 		DC12～24V 拡散反射形 500.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		10,800
GSR05RSN-J
仕様を見る 		DC12～24V 拡散反射形 500.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		11,300
GSR05RSPNN-J
仕様を見る 		DC12～24V 拡散反射形 500.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		11,300
GSR05RN
仕様を見る 		DC12～24V 拡散反射形 500.00 NPN ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		9,800
GSR05RPN-N
仕様を見る 		DC12～24V 拡散反射形 500.00 PNP ダークオン
ライトオン 		赤色LED IP67 コード引出し式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		9,800
GSR05RN-J
仕様を見る 		DC12～24V 拡散反射形 500.00 NPN ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		10,300
GSR05RPNN-J
仕様を見る 		DC12～24V 拡散反射形 500.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		10,300
GMR2RSPNN-J
仕様を見る 		DC12～24V 偏光リフレクタ形 30.00 1500.00 PNP ダークオン
ライトオン 		赤色LED IP67 M8コネクタ式 小型・機械組込用 一般機械・物流
自動車・部品加工
食品・薬品 		11,300

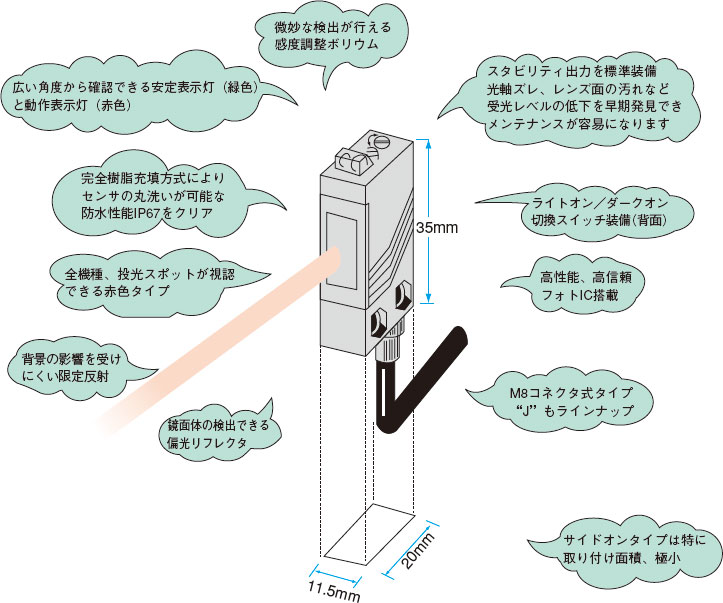

特長

機器組込み用に最適

機器組込み用に最適

外形寸法図

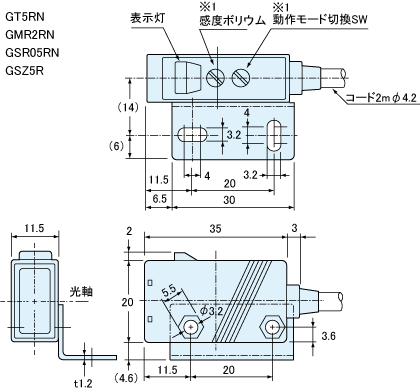

（ヘッドオン）代表例

※ 1 操作面は、機種により異なります。

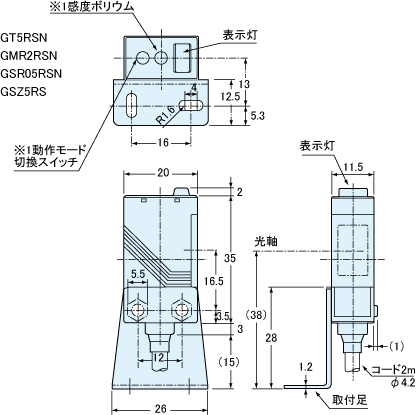

付属 取付金具装着図

（サイドオン）代表例

※ 1 操作面は、機種により異なります。
付属 取付金具装着図

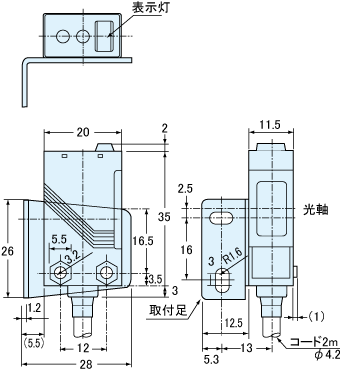

（取付金具の向きを変えた時）

付属 取付金具装着図

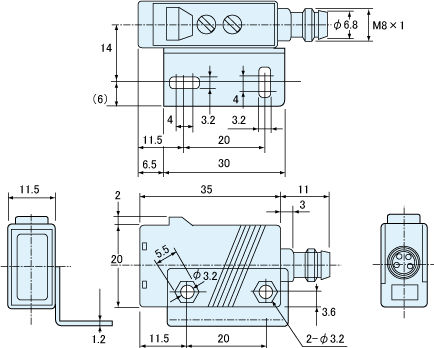

“-J”（M8コネクタ式）のヘッドオンタイプ

付属 取付金具装着図

“-J”（M8 コネクタ式）のサイドオンタイプ

回路図/接続方法

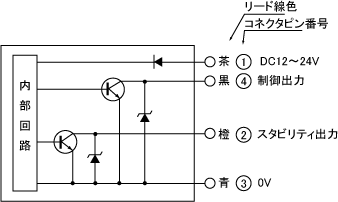

NPN出力

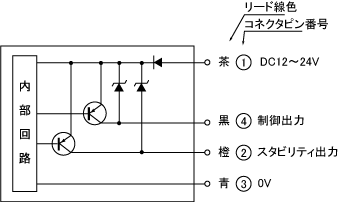

PNP出力

  • 投光器は電源線（茶：DC12～24V、青：0V）のみです。
  • 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
  • 負荷の状況をご確認の上、電源を再投入してください。

M8 コネクタ式（-J)のピン配列と接続

  • 色表示はオプションのM8 コネクタ付きコードを使用した場合のリード線色です。

包装・食品・薬品

段ボールの到着検出

段ボール到着検出用に、確実で距離の長い透過形センサを使います。

オプション

リフレクタ

オプション写真

リフレクタK-71

dimLink
種類 リフレクタ（偏光リフレクタ使用可）
有効反射面積 約30X18mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用（接着も可）
材質 ミラー：アクリル、ベース：耐熱ABS
付属品 ねじ2本、ナット2個
外形 43X23mm
検出物体径 φ40mmの不透明体
検出距離 0.1～2m
標準価格（￥） 750
検出距離 0.03～1.5m
オプション写真

リフレクタK-7

dimLink
種類 リフレクタ
適合機種 偏光リフレクタ形使用可
有効反射面積 約56X36mm
保護構造 IP67
取付方法 ねじ止め、M3ねじ使用
材質 ミラー：アクリル、ベース：耐熱ABS
外形 60X40mm
検出物体径 φ75mmの不透明体
検出距離 0.03～2.5m
オプション写真

リフレクタS-25

dimLink
種類 リフレクタ（偏光リフレクタ使用可）
有効反射面積 φ18.5X25枚/1シート
取付方法 接着、裏面に接着剤が付いています。
価格（￥） 600
検出距離 70～400mm

保護カバー

オプション写真

保護カバーG-MSB1

dimLink
種類 取付金具兼用の堅牢な保護カバーです
付属品 ねじ2本、板ナット1個
材質 SUS
標準価格（￥） 3,200
オプション写真

保護カバーG-MTB1

dimLink
種類 取付金具兼用の堅牢な保護カバーです
付属品 ねじ2本、板ナット1個
材質 SUS
標準価格（￥） 3,200
オプション写真

保護カバーG-MTB2

dimLink
種類 取付金具兼用の堅牢な保護カバーです
付属品 ねじ2本、板ナット1個
材質 SUS
標準価格（￥） 3,200

コネクタ付コード

オプション写真

M8 コネクタ付きコードFBC-4R2S

dimLink
種類 M8 コネクタ付コード
適合機種 M8コネクタタイプ用
形状 ストレート形 4芯（投受光器共通）
コード長 2m
標準価格（￥） 2,300
オプション写真

M8 コネクタ付きコードFBC-4R2L

dimLink
種類 M8 コネクタ付きコード
適合機種 M8コネクタタイプ用
形状 アングル形 4芯（投受光器共通）
コード長 2m
標準価格（￥） 2,500

取付金具

オプション写真

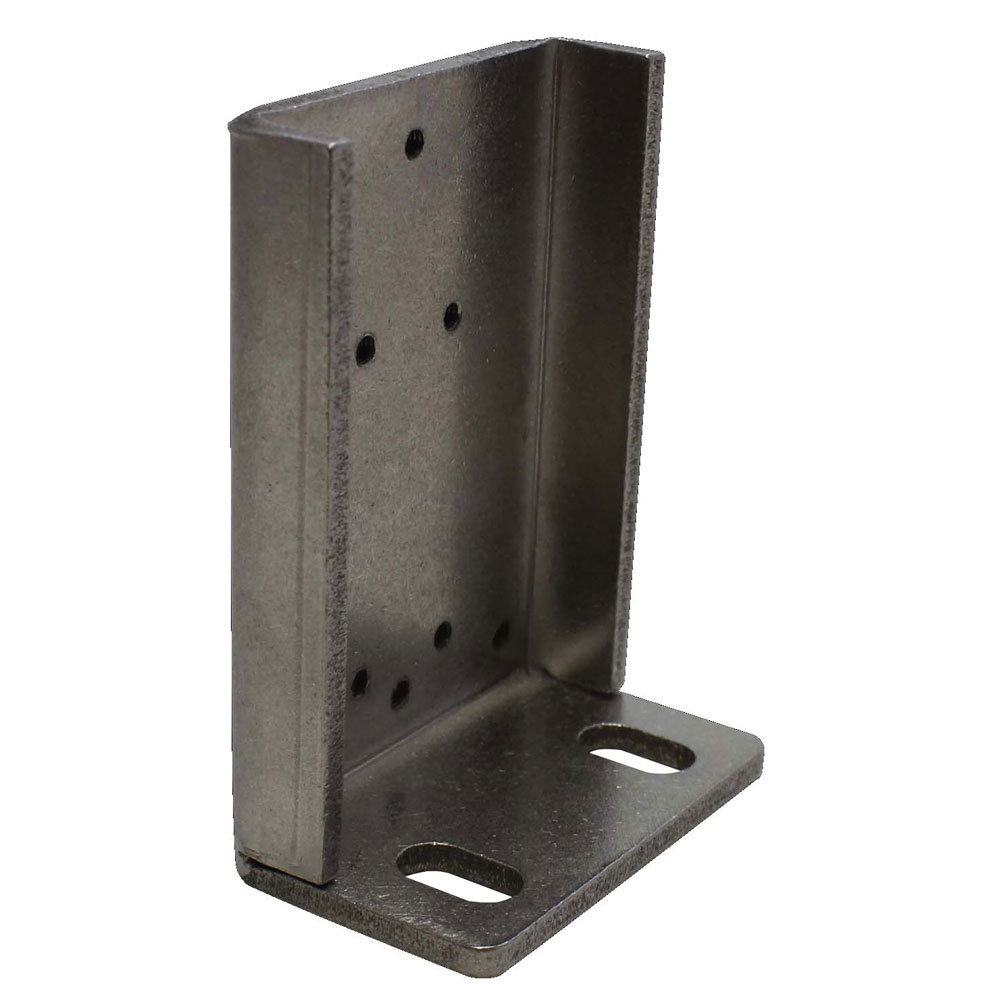

G-K7B

dimLink
種類 保護カバー（K-7、K-71リフレクタ用）
付属品 ねじ2本
材質 SUS
標準価格（￥） 2,400
