DL-Sシリーズ
スリム・長距離 ディスタンスセンサ
- 赤色高輝度LED採用により光軸調整が容易〈DL-S100R(-J)〉
- 悪環境に強い長距離タイプ
- コンパクトサイズで機能充実
- P66の保護構造
- 規格・検定
-
- ダウンロード
-
-
DL-Sシリーズ ラインナップ
| 型式 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 | 種類 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DL-S100R
|
DC12～24V | 距離設定反射形 | 100.00 | 1000.00 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP66 | コード引出し式 | 長距離 |
一般機械・物流
自動車・部品加工 食品・薬品 |
12,800 | |
|
DL-S100R-J
|
DC12～24V | 距離設定反射形 | 100.00 | 1000.00 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP66 | M8コネクタ式 | 長距離 |
一般機械・物流
自動車・部品加工 食品・薬品 |
13,800 | |
|
DL-S202R
|
DC12～24V | 距離設定反射形 | 100.00 | 2000.00 |
NPN
PNP |
ダークオン
ライトオン |
赤色LED | IP66 | コード引出し式 | 長距離 |
一般機械・物流
自動車・部品加工 食品・薬品 |
12,800 | |
|
DL-S202
|
DC12～24V | 距離設定反射形 | 100.00 | 2000.00 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP66 | コード引出し式 | 長距離 |
一般機械・物流
自動車・部品加工 食品・薬品 |
12,800 | |
|
DL-S202-J
|
DC12～24V | 距離設定反射形 | 100.00 | 2000.00 |
NPN
PNP |
ダークオン
ライトオン |
赤外LED | IP66 | M8コネクタ式 | 長距離 |
一般機械・物流
自動車・部品加工 食品・薬品 |
13,800 |
特長

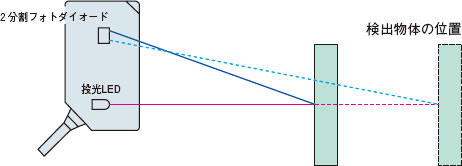

2分割フォトダイオードによる距離判定検出
一般の反射形センサは、受光量による検出ですが、2 分割フォトダイオードを用いたセンサは受光の入光位置変化で距離判定検出を行います。
対象物の色や材質の変化、背景物の反射、センサ自身の汚れによる受光量の変化の影響を受けにくく、安定した検出が可能となります。
対象物との距離変化による受光の入光位置変化で検出します。

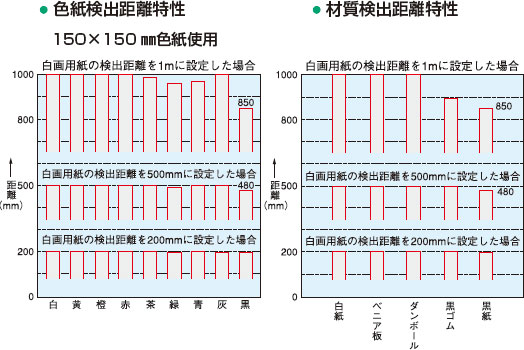

DL-S100R 特性(代表例)

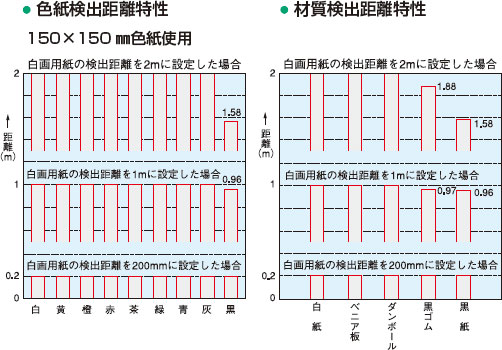

DL-S202 特性(代表例)
外形寸法図

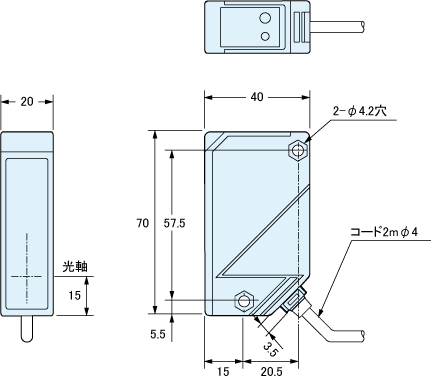

DL-S100R
DL-S202
DL-S202R

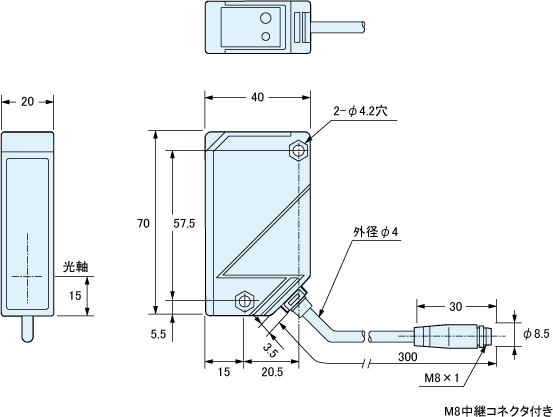

DL-S100R-J
DL-S202-J

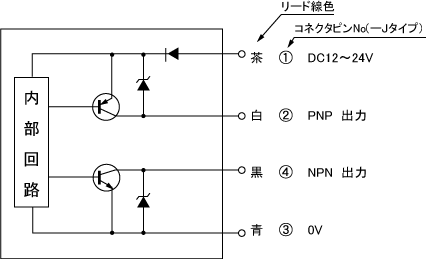

回路図/接続方法
- 負荷短絡や過負荷状態になりますと出力トランジスタがOFF になります。負荷の状況をご確認の上、電源を再投入してください。
ゴム・プラスチック
オプション
取付金具
| 専用取付金具AC-BDL1
|
|
||||||
| 専用取付金具AC-BDL2
|
|
コネクタ付コード
| M8 コネクタ付きコードFBC-4R2S
|
|
||||||||||
| M8 コネクタ付きコードFBC-4R2L
|
|
