CSシリーズ
LED式 カラーセンサ

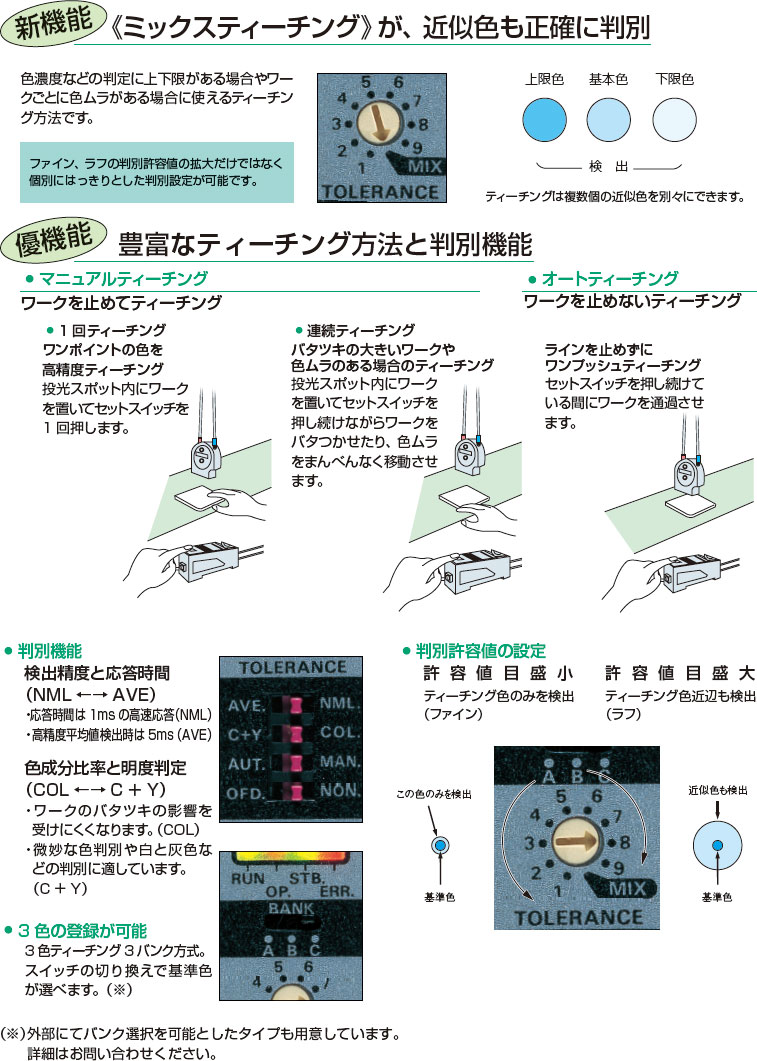

- 新機能《ミックスモード》を搭載
- 赤・緑・青の3 原色合成により色差判別能力を大幅向上
- 基準色設定は簡単ティーチング
- 規格・検定
-
- ダウンロード
-
-
CSシリーズ ラインナップ
| 型式 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 | 種類 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CS-D3
|
DC12～24V | 時分割分光測定 | 33.00 | NPN | 3色ティーチング1色判定 | 赤色、緑色、青色LED（3原色合成光） | IP54 | コード引出し式 | カラー検出 |
一般機械・物流
精密機械・電子部品 食品・薬品 |
39,800 | ||
|
CS-D3PN
|
DC12～24V | 時分割分光測定 | 33.00 | PNP | 3色ティーチング1色判定 | 赤色、緑色、青色LED（3原色合成光） | IP54 | コード引出し式 | カラー検出 |
一般機械・物流
精密機械・電子部品 食品・薬品 |
39,800 |
特長

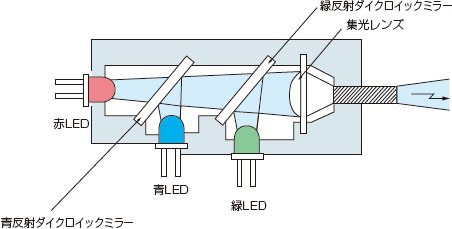

赤・緑・青の3 原色合成によるピュアな光が色差判別力をアップします。
外形寸法図
アンプユニット

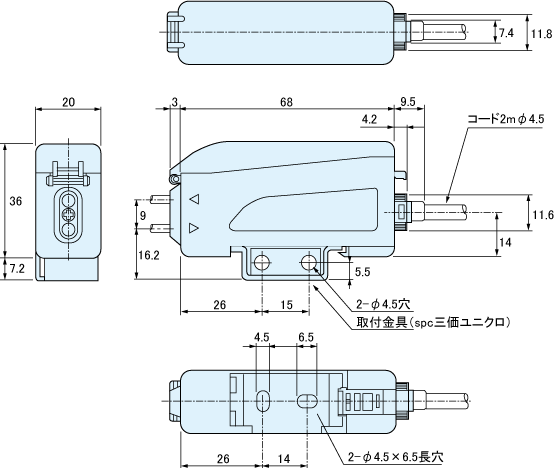

CS-D3
CS-D3PN
ファイバユニット

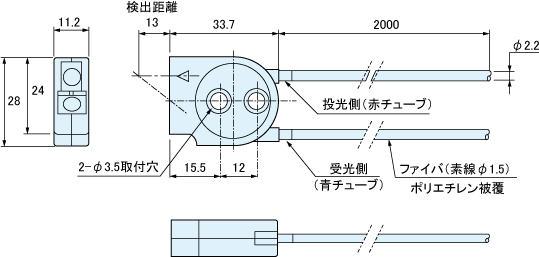

CS-DF10
ファイバユニット

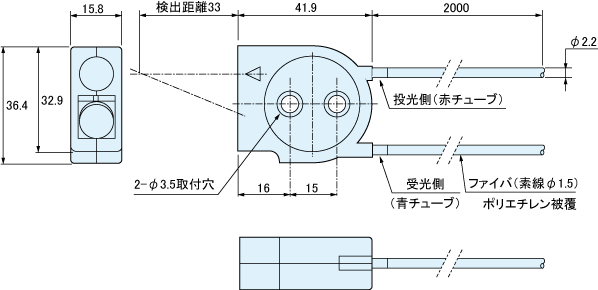

CS-DF30
回路図/接続方法

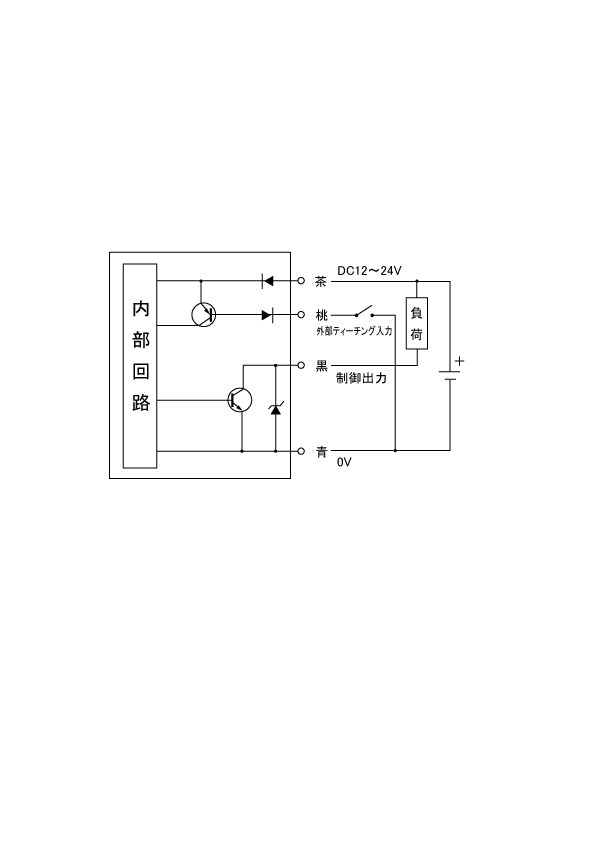

CS-D3
NPN出力

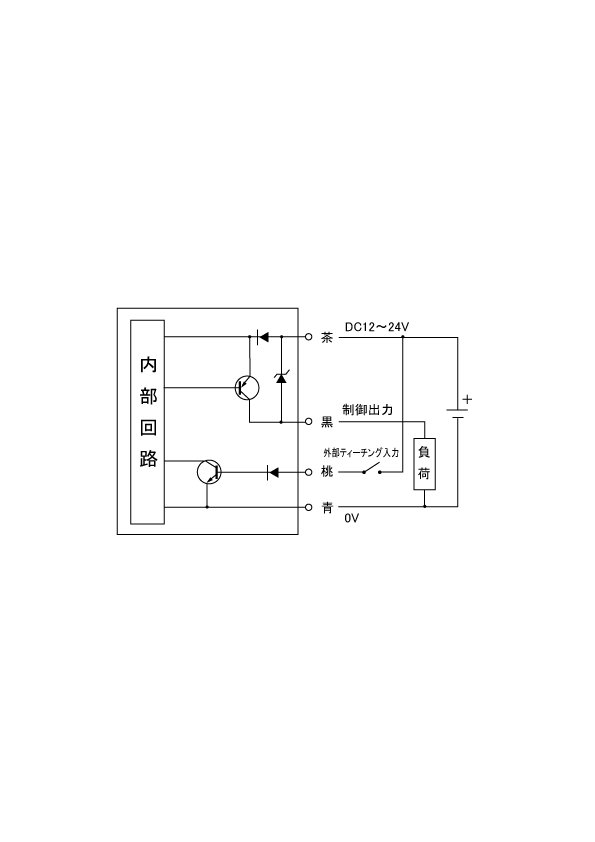

CS-D3PN
PNP出力
