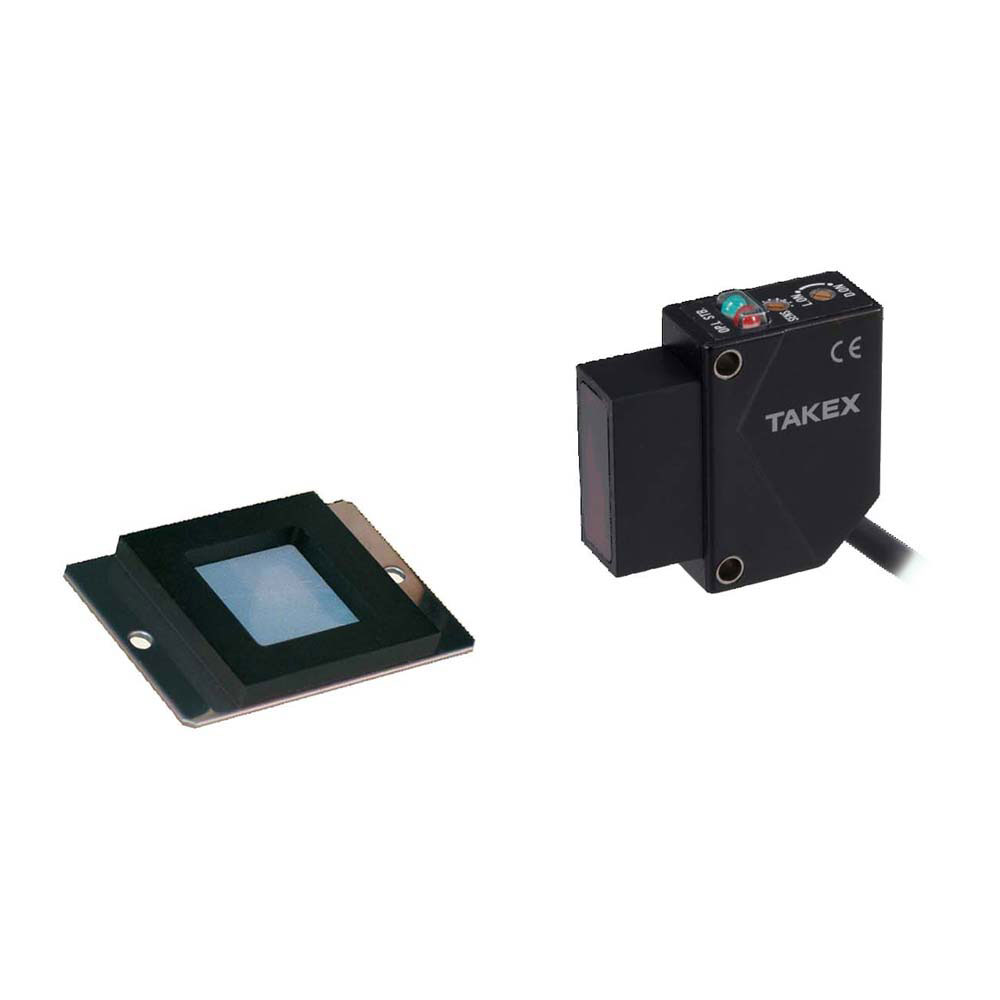

LD-MX5R
レーザ式 アンプ内蔵形光電子センサ

  • 長距離設定・高精度位置決め検出!しかも、光軸調整が簡単
  • 極細ビームで微小物体検出にも最適
  • 同軸反射方式で狭い隙間や穴越しのワークも検出!
  • 偏光リフレクタ方式により鏡面体ワークを安定検出
    • 相互干渉防止機能搭載
    • レーザ発光停止入力装備
    • コントローラ不要のアンプ内蔵形
    • クラス1 レーザタイプもご用意
  • レーザ光線使用機器です。
    直接ビームを見ない、人体に向けないなど正しく安全にお使いください。
規格・検定
  • CE マーク
ダウンロード

LD-MX5R ラインナップ

形式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 価格(¥) ダウンロード
LD-MX5R
仕様を見る
DC12~24V 偏光リフレクタ形 5000 NPN ダークオン
ライトオン
赤色半導体レーザ IP66 コード引出し式 レーザ式 半導体・液晶
精密機械・電子部品
紙・フィルム
自動車・部品加工
28000
LD-MX5RPN
仕様を見る
DC12~24V 偏光リフレクタ形 5000 PNP ダークオン
ライトオン
赤色半導体レーザ IP66 コード引出し式 レーザ式 半導体・液晶
精密機械・電子部品
紙・フィルム
自動車・部品加工
28000
LD-MX5R-C1
仕様を見る
DC12~24V 偏光リフレクタ形 300 3000 NPN ダークオン
ライトオン
赤色半導体レーザ IP66 コード引出し式 レーザ式 半導体・液晶
精密機械・電子部品
紙・フィルム
自動車・部品加工
28000
LD-MX5RPN-C1
仕様を見る
DC12~24V 偏光リフレクタ形 300 3000 PNP ダークオン
ライトオン
赤色半導体レーザ IP66 コード引出し式 レーザ式 半導体・液晶
精密機械・電子部品
紙・フィルム
自動車・部品加工
28000

外形寸法図

LX-MX5R
LX-MX5RPN
LX-MX5R-C1
LX-MX5RPN-C1

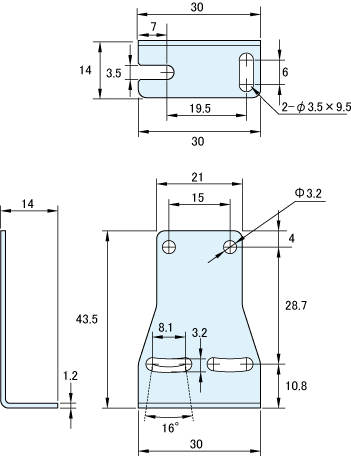

取付金具(付属品)

回路図/接続方法

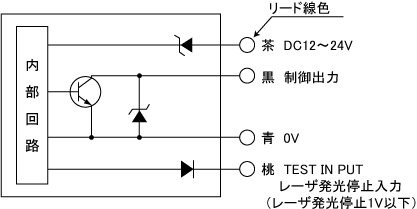

NPN出力
LD-MX5R/LD-MX5R-C1

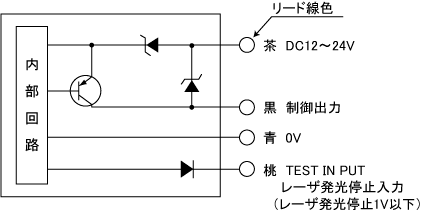

PNP出力
LD-MX5RPN/LD-MX5RPN-C1

  • この製品は、レーザの発光にスロースターター回路を採用しています。電源投入後及び、発光停止入力を使用しての短絡から開放時、約1秒後にレーザが点灯します。
  • 負荷短絡や過負荷状態になりますと、出力トランジスタがOFFになります。負荷の状態をご確認の上、電源を再投入してください。

電子部品実装

パレット内のIC浮き検出

投光部と受光部の同軸構造により、わずかな差も安定検出します。

オプション

リフレクタ

オプション写真

リフレクタS-0503A

dimLink
種類 リフレクタ(偏光リフレクタ使用可)
有効反射面積 約24X24mm
取付方法 ねじ止め、M3ねじ使用
材質 ミラー:アクリル、ベース:ABS、取付板:SUS304
価格(¥) 3,500
検出距離 LD-MX5R:0~2.5m
LD-MX5R-C1:0~1.5m
オプション写真

リフレクタK-72

dimLink
種類 リフレクタ(偏光リフレクタ使用可)
有効反射面積 約29X8mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
価格(¥) 450
検出距離 LD-MX5R:0~3.5m
LD-MX5R-C1:0~1.5m
オプション写真

リフレクタK-71

dimLink
種類 リフレクタ(偏光リフレクタ使用可)
有効反射面積 約30X18mm
保護構造 IP67
取付方法 取付金具付属、M3ねじ使用(接着も可)
材質 ミラー:アクリル、ベース:耐熱ABS
付属品 ねじ2本、ナット2個
外形 43X23mm
検出物体径 φ40mmの不透明体
検出距離 0.1~2m
価格(¥) 360
検出距離 LD-MX5R:0~4m
LD-MX5R-C1:0.3~1.2m
オプション写真

リフレクタK-7

dimLink
種類 リフレクタ
適合機種 偏光リフレクタ形使用可
有効反射面積 約56X36mm
保護構造 IP67
取付方法 ねじ止め、M3ねじ使用
材質 ミラー:アクリル、ベース:耐熱ABS
外形 60X40mm
検出物体径 φ75mmの不透明体
価格(¥) 360
検出距離 LD-MX5R:0~5m
LD-MX5R-C1:0.3~3m
