NT30F
長距離・自己診断出力 アンプ内蔵形光電子センサ
- 自己診断機能を装備
- 悪環境に強いハイパワータイプ
- 30ｍの長距離検出が可能
- DIN規格の亜鉛ダイカストケースを採用
- 受光器には、受光状態が、不安定になった場合に出力する「アラーム出力回路」を設けています。更にイヤホンを使用することにより確実な光軸調整が行えるモニタ出力ジャック、ライトオン・ダークオン切換スイッチが備えてあります。
- 投光器には、「チェック信号入力端子」「モニタ出力」があり、投・受光総合の動作確認が操作できます。
- 規格・検定
-
- ダウンロード
-
-
NT30F ラインナップ
| 型式 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 | 種類 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
NT30F
|
DC12～24V | 透過形 | 30000.00 |
電圧出力
電流出力 |
ダークオン
ライトオン |
赤外LED | IP66 |
自己診断機能
長距離検出 |
35,000 | ||||
|
NT30FW
|
DC12～24V | 透過形 | 30000.00 |
電圧出力
電流出力 |
ダークオン
ライトオン |
赤外LED | IP66 |
水冷ジャケット付
自己診断機能 長距離検出 |
67,700 |

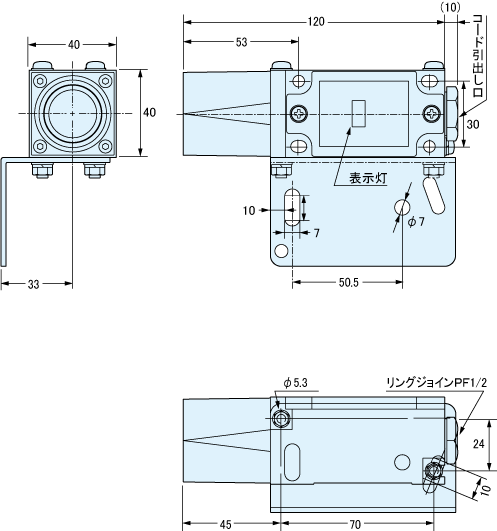

外形寸法図
取付金具（付属品）
回路図/接続方法

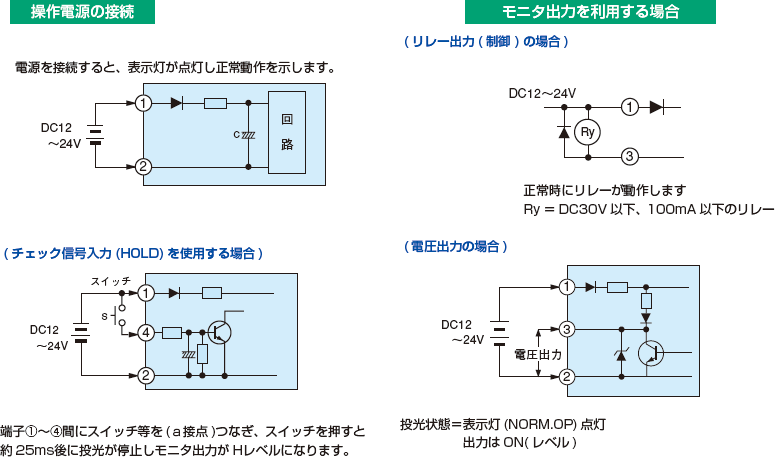

投光器（NTL30F）

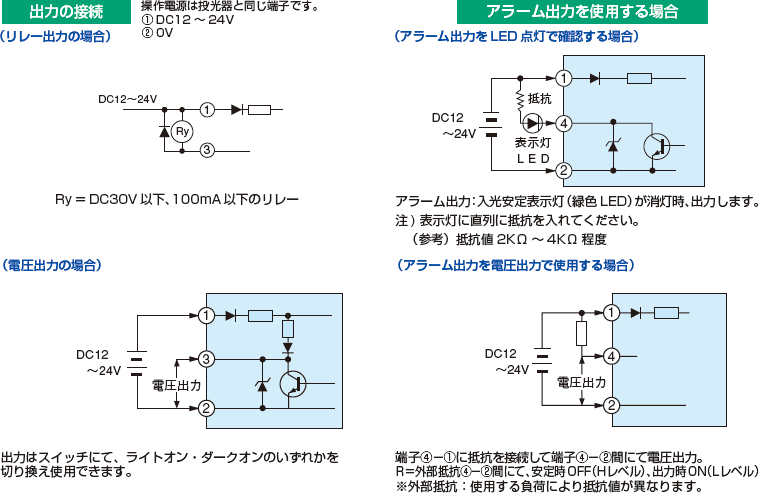

受光器（NTR30F）
金属加工
オプション
ピンホールプレート
| ピンホールプレート30P1 |
|
||||||||
| ピンホールプレート30P3 |
|
||||||||
| ピンホールプレート30P5 |
|
||||||||
| ピンホールプレート30P7 |
|
||||||||
| ピンホールプレート30P10 |
|
フード
| フードH301 |
|
||||||
| フードF301 |
|
||||||
| フードA301 |
|
