Jシリーズ

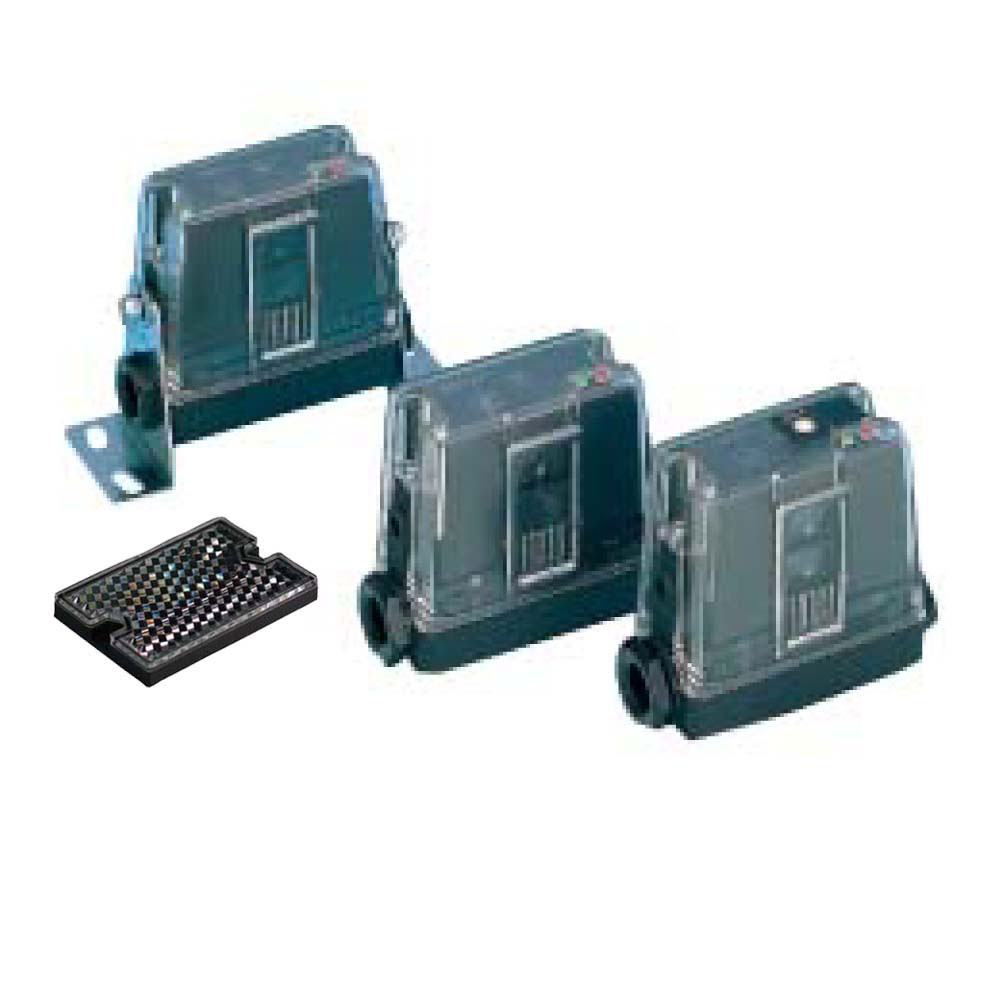

クイックチェンジ方式 電源一体形光電子センサ

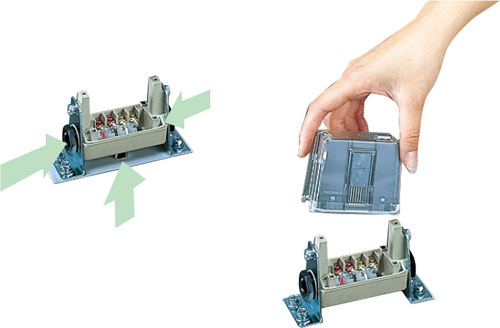

  • 取り換えが簡単なクイックチェンジ方式採用
  • コードの引込み口は3ヶ所
    • 金属や鏡面体も確実に検出
    • 機能を満載した薄形ボディ
    • グーンとワイドな配線スペースを確保
ダウンロード

Jシリーズ ラインナップ

形式 操作電源 検出方式 検出距離min(mm) 検出距離(mm) 出力モード 動作モード 光源 保護構造 接続方式 種類 用途 価格(¥) ダウンロード
JT10R
仕様を見る
AC/DC24~240V 透過形 10000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
8800
JRM3R
仕様を見る
AC/DC24~240V 偏光リフレクタ形 30.00 3000.00 リレー ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
7800
JR07
仕様を見る
AC/DC24~240V 拡散反射形 700.00 リレー ダークオン
ライトオン
赤外LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
7800
JT10RF
仕様を見る
AC/DC24~240V 透過形 10000.00 リレー タイマ
ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
10800
JRM3RF
仕様を見る
AC/DC24~240V 偏光リフレクタ形 30.00 3000.00 リレー タイマ
ダークオン
ライトオン
赤色LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通
JR07F
仕様を見る
AC/DC24~240V 拡散反射形 700.00 リレー タイマ
ダークオン
ライトオン
赤外LED IP66 端子台式 電源一体形 一般機械・物流
店舗・工場
自動車・部品加工
車両・交通

特長

  • 金属や鏡面体も確実に検出
  • 機能を満載した薄形ボディ
  • グーンとワイドな配線スペースを確保

大形物体検出、大形コンベ

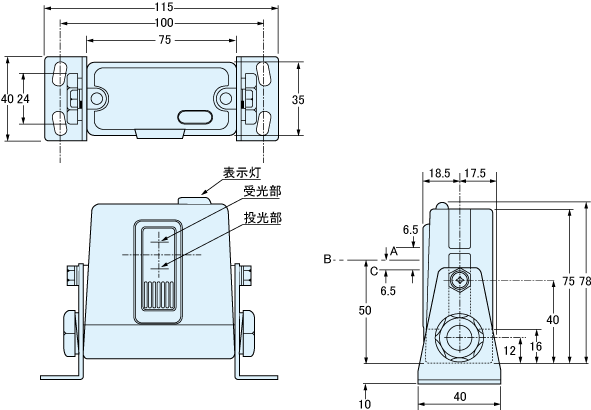

外形寸法図

取付金具(付属品)装着図

  • コンジットJIS B 0202 PF1 / 2 ねじです。
  • 適合コード外径φ9 〜11 ㎜
  • コード外径φ6 〜8 ㎜を使用する場合は、ブッシングゴム〈JV7〉をご使用ください。

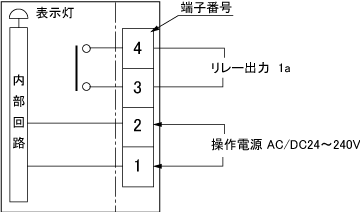

回路図/接続方法

リレー出力タイプ

物流

物流ラインでの自動振り分け

オプション

ピンホールシール

オプション写真

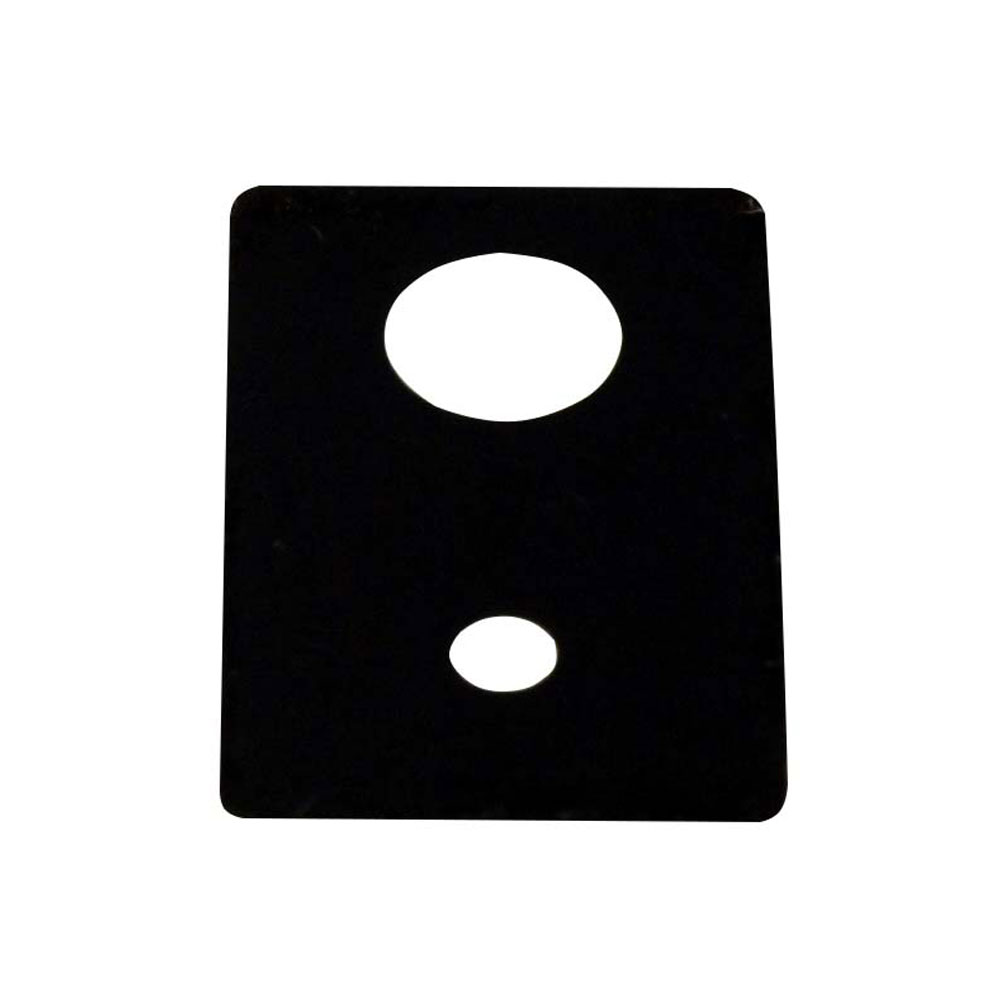

ピンホールシールJP37

種類 ピンホールシール
適合機種 JT10R
JT10RF
検出距離 φ3mm:2.5m
φ5mm:6m
投光器、受光器の両方に付けた場合
価格(¥) 150/1枚

ブッシングゴム

オプション写真

ブッシングゴムJV7

種類 ブッシングゴム
適合機種 全機種
適合コード径 φ6~8mm
価格(¥) 100/1個
