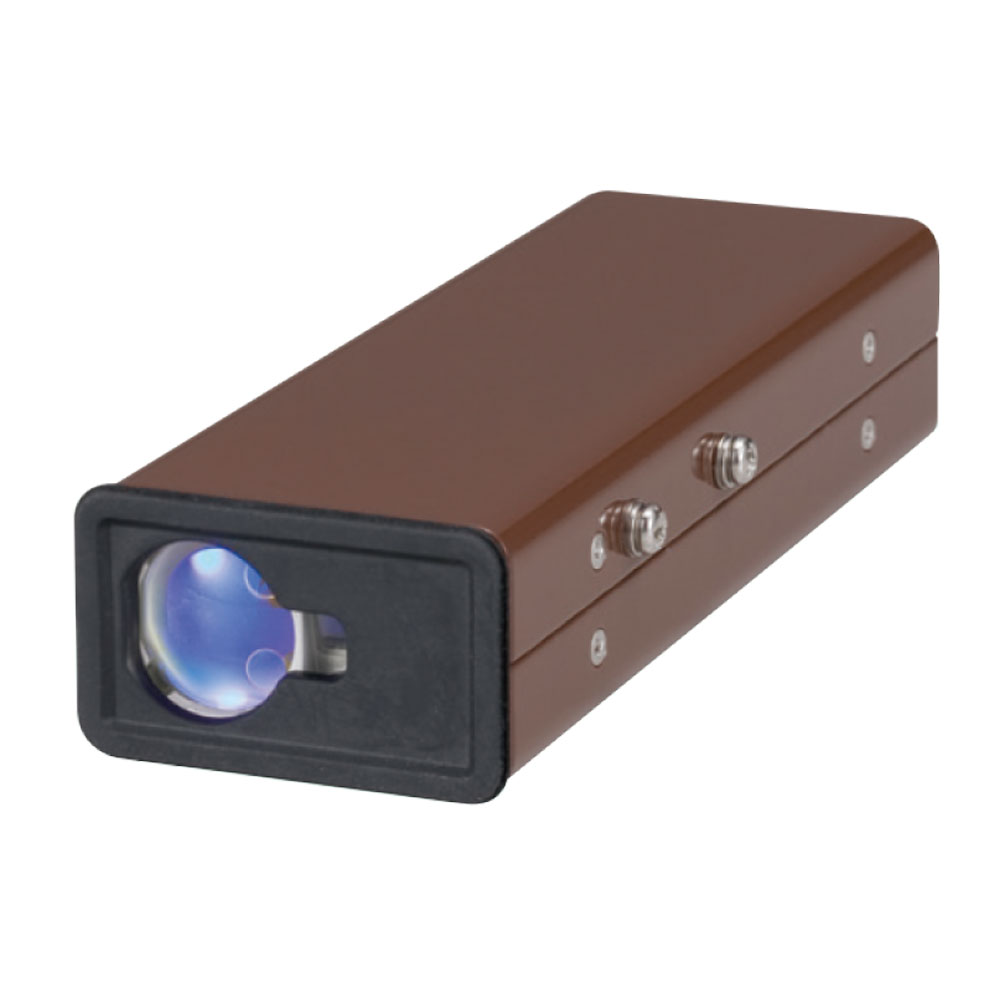

LDS-8Aシリーズ
アンプ内蔵形 レーザ式 距離センサ
長距離測定と高精度を両立
- 位相差方式を採用
- 長距離測定
LDS-8A-2:80m
LDS-8A-3:50m - 状態監視を実現
アナログ出力（4～20mA）、RS-422出力をラインナップ
-
レーザ光線使用機器です。
直接ビームを見ない、人体に向けないなど正しく安全にお使いください。
- ダウンロード
-
-
LDS-8Aシリーズ ラインナップ
| 型式 | 操作電源 | 検出方式 | 検出距離min（mm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 | 種類 | 用途 | 標準価格（￥） | ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LDS-8A-2
|
DC12～24V | 位相差方式 | 50.00 ～ 80000.00 | お問い合わせください | |||||||||
|
LDS-8A-2CG-05M
|
DC12～24V | 位相差方式 | 50.00 ～ 80000.00 | コード引出し式 | お問い合わせください | ||||||||
|
LDS-8A-2CG-10M
|
DC12～24V | 位相差方式 | 50.00 ～ 80000.00 | コード引出し式 | お問い合わせください | ||||||||
|
LDS-8A-2CG-15M
|
DC12～24V | 位相差方式 | 50.00 ～ 80000.00 | コード引出し式 | お問い合わせください | ||||||||
|
LDS-8A-2CG-20M
|
DC12～24V | 位相差方式 | 50.00 ～ 80000.00 | コード引出し式 | お問い合わせください | ||||||||
|
LDS-8A-3
|
DC12～24V | 位相差方式 | 50.00 ～ 50000.00 | お問い合わせください | |||||||||
|
LDS-8A-3CG-05M
|
DC12～24V | 位相差方式 | 50.00 ～ 50000.00 | コード引出し式 | お問い合わせください | ||||||||
|
LDS-8A-3CG-10M
|
DC12～24V | 位相差方式 | 50.00 ～ 50000.00 | コード引出し式 | お問い合わせください | ||||||||
|
LDS-8A-3CG-15M
|
DC12～24V | 位相差方式 | 50.00 ～ 50000.00 | コード引出し式 | お問い合わせください | ||||||||
|
LDS-8A-3CG-20M
|
DC12～24V | 位相差方式 | 50.00 ～ 50000.00 | コード引出し式 | お問い合わせください |
特長
動作原理
本製品からレーザ光を照射し、対象物で反射した光を検出し、この照射光の位相差を検出。
演算処理することにより、距離を測定します。対象物からの反射光が検出できれば約150mの距離でも測定することができます。
外形寸法図

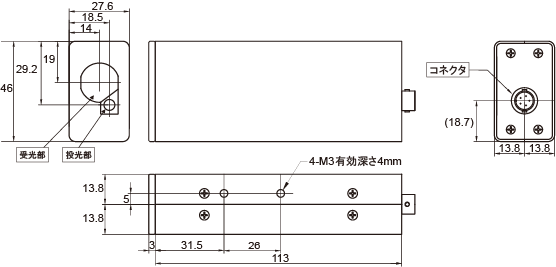

LDS-8A-2/LDS-8A-3

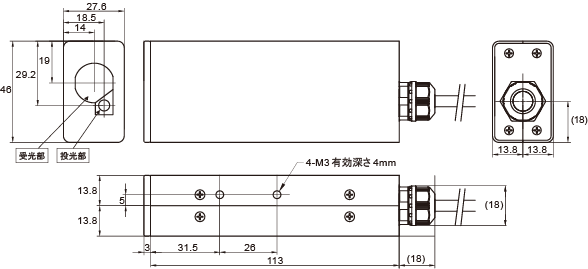

LDS-8A-2CG-□M/LDS-8A-3CG-□M

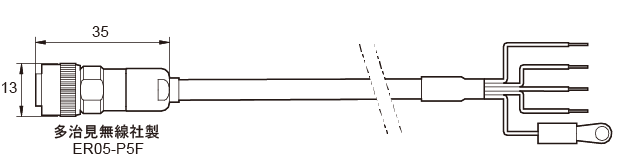

LDS-8A-2用接続ケーブル（オプション）

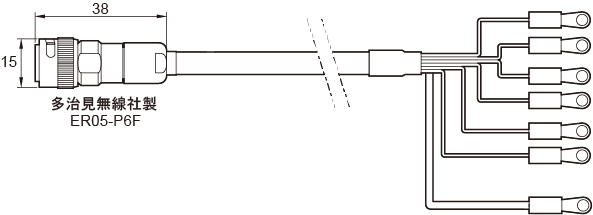

LDS-8A-3用接続ケーブル（オプション）
回路図/接続方法

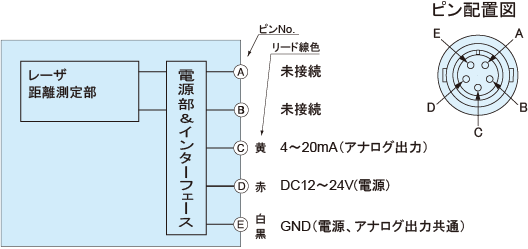

LDS-8A-2/LDS-8A-2CG-□M

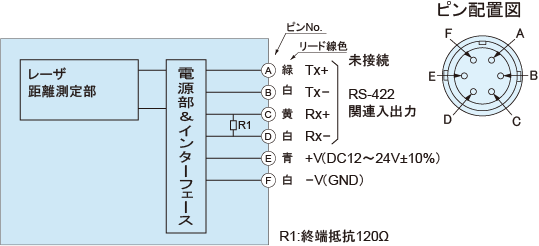

LDS-8A-3/LDS-8A-3CG-□M
鉄鋼・窯業
物流
ゴム・プラスチック
オプション
ケーブル
| LDS-8A2H05S |
|
||||||
|
| LDS-8A2H10S |
|
||||||
|
| LDS-8A2H15S |
|
||||||
|
| LDS-8A2H20S |
|
||||||
|
| LDS-8A3H05S |
|
||||||
|
| LDS-8A3H10S |
|
||||||
|
| LDS-8A3H15S |
|
||||||
|
| LDS-8A3H20S |
|
反射板
|
| LDS-TP |
|
